Фундаментна опора

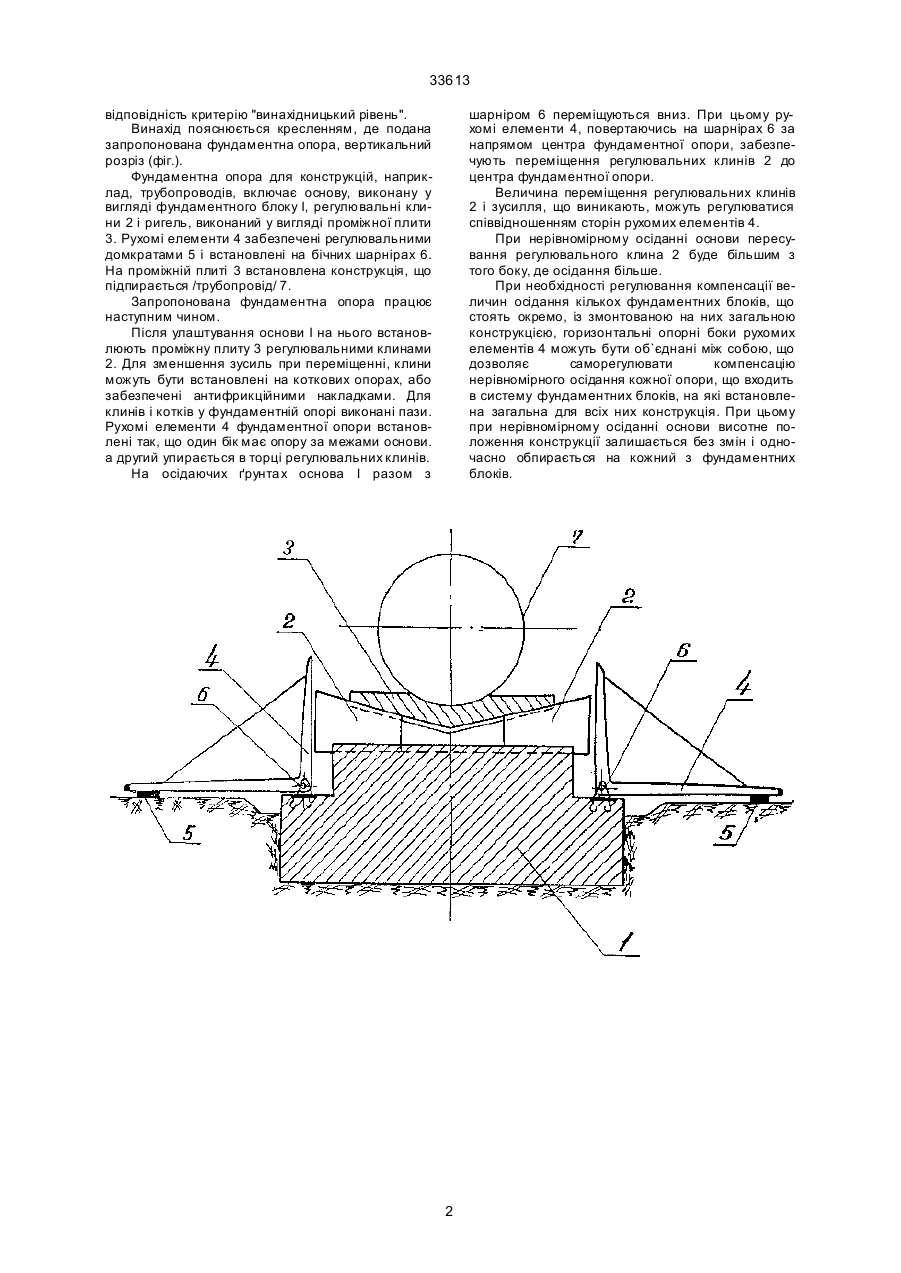

Фундаментна опора, що містить основу, клинові елементи, які встановлені між основою і ригелем, орган саморегулювання висоти опори, відрізняється тим, що основа опори виконана у вигляді фундаментного блоку, а орган саморегулювання висоти має вигляд двоплечових важелів, що шарнірно установлені на блоці з обох боків клинових елементів з можливістю взаємодії з ними одним плечем і з ґрунтом за межами опори - другим. (19) (21) 99031446 (22) 16.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Осадчук Володимир Олександрович, Савченко Анатолій Васильович (73) Відкрите акціонерне товариство "Укргідропроект" 33613 відповідність критерію "винахідницький рівень". Винахід пояснюється кресленням, де подана запропонована фундаментна опора, вертикальний розріз (фіг.). Фундаментна опора для конструкцій, наприклад, трубопроводів, включає основу, виконану у вигляді фундаментного блоку І, регулювальні клини 2 і ригель, виконаний у вигляді проміжної плити 3. Рухомі елементи 4 забезпечені регулювальними домкратами 5 і встановлені на бічних шарнірах 6. На проміжній плиті 3 встановлена конструкція, що підпирається /трубопровід/ 7. Запропонована фундаментна опора працює наступним чином. Після улаштування основи І на нього встановлюють проміжну плиту 3 регулювальними клинами 2. Для зменшення зусиль при переміщенні, клини можуть бути встановлені на коткових опорах, або забезпечені антифрикційними накладками. Для клинів і котків у фундаментній опорі виконані пази. Рухомі елементи 4 фундаментної опори встановлені так, що один бік має опору за межами основи. а другий упирається в торці регулювальних клинів. На осідаючих ґрунта х основа І разом з шарніром 6 переміщуються вниз. При цьому рухомі елементи 4, повертаючись на шарнірах 6 за напрямом центра фундаментної опори, забезпечують переміщення регулювальних клинів 2 до центра фундаментної опори. Величина переміщення регулювальних клинів 2 і зусилля, що виникають, можуть регулюватися співвідношенням сторін рухомих елементів 4. При нерівномірному осіданні основи пересування регулювального клина 2 буде більшим з того боку, де осідання більше. При необхідності регулювання компенсації величин осідання кількох фундаментних блоків, що стоять окремо, із змонтованою на них загальною конструкцією, горизонтальні опорні боки рухомих елементів 4 можуть бути об`єднані між собою, що дозволяє саморегулювати компенсацію нерівномірного осідання кожної опори, що входить в систему фундаментних блоків, на які встановлена загальна для всіх них конструкція. При цьому при нерівномірному осіданні основи висотне положення конструкції залишається без змін і одночасно обпирається на кожний з фундаментних блоків. 2 33613 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
