Спосіб і пристрій для передачі та прийому виділених опорних сигналів

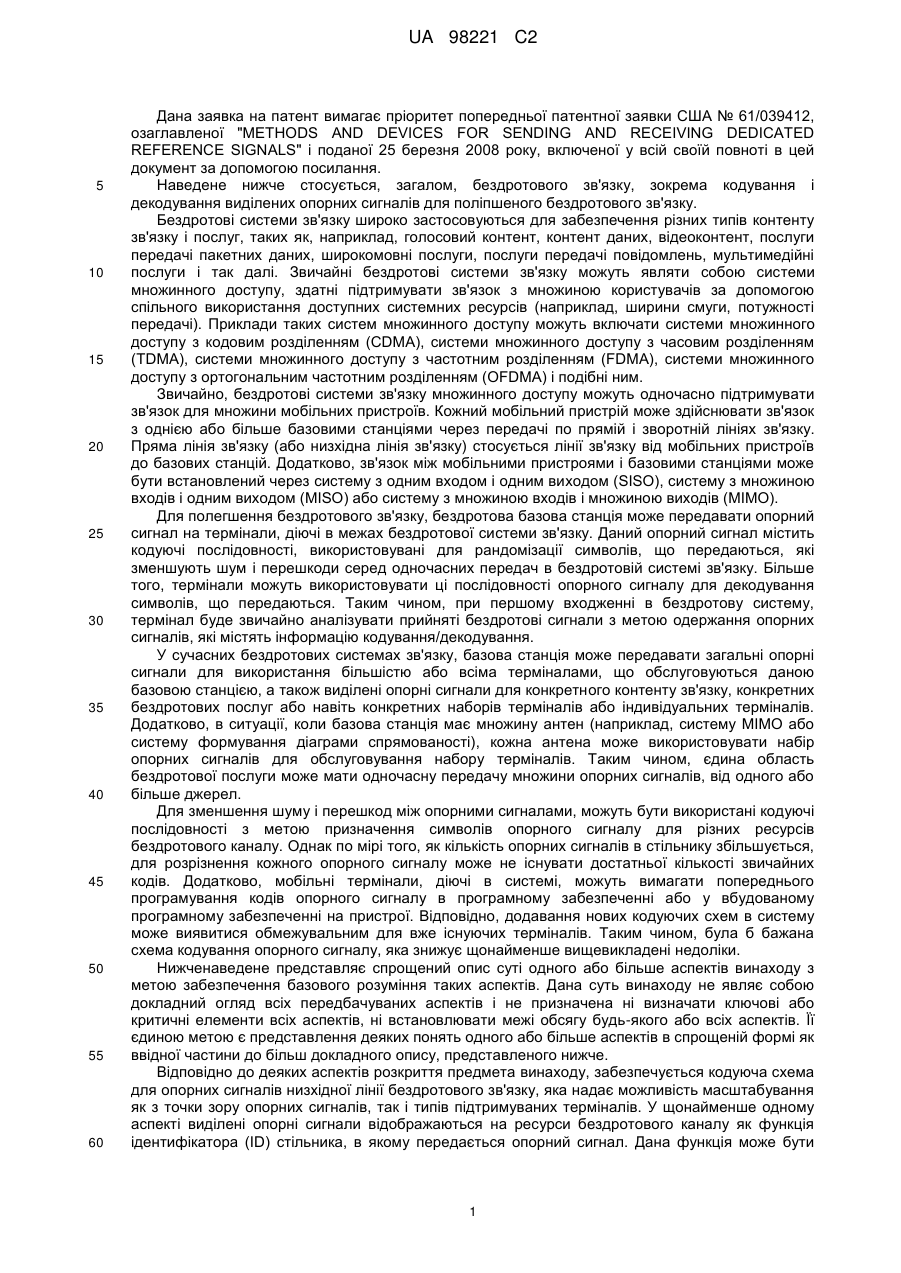

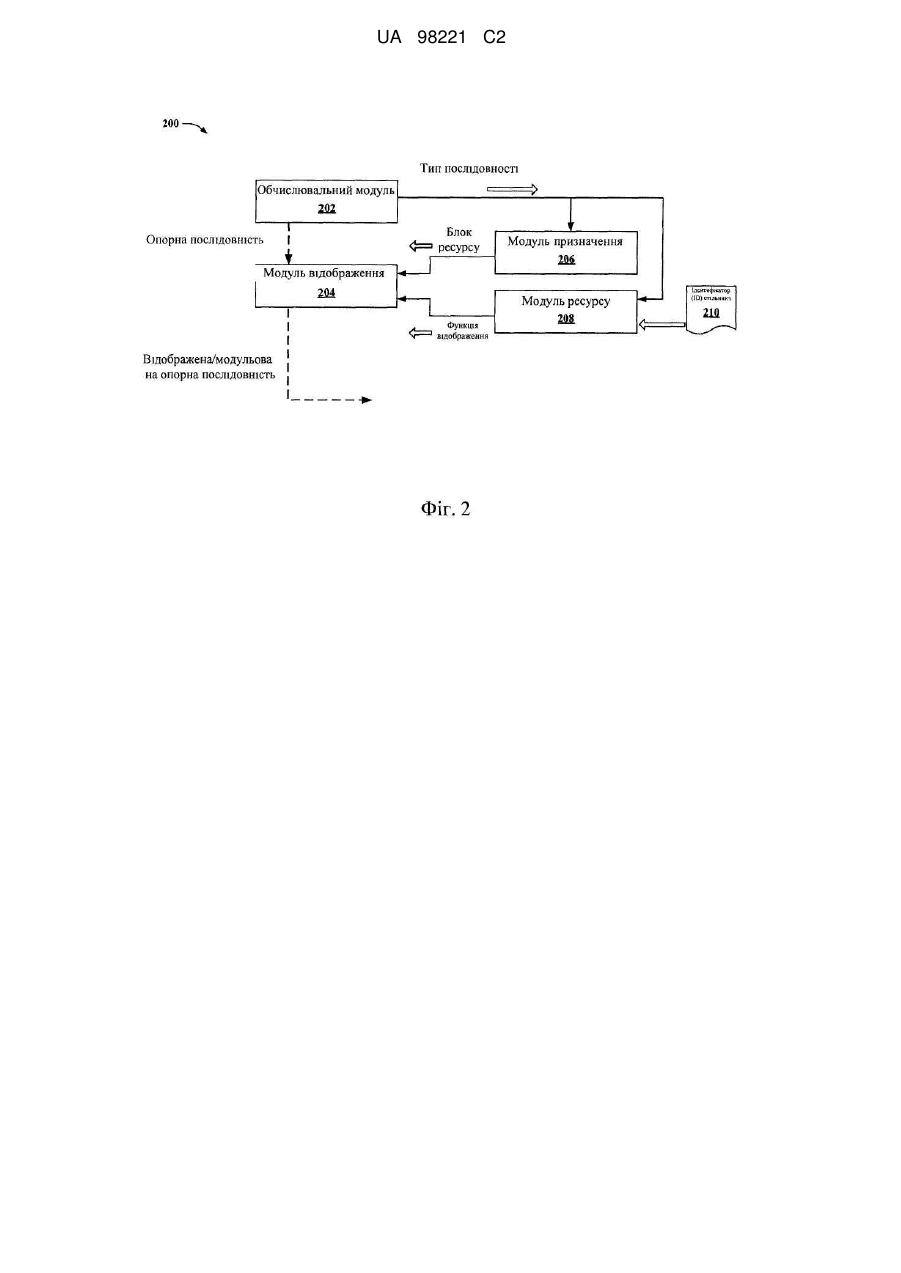

Реферат: Розкрито забезпечення кодуючої схеми для опорних сигналів низхідної лінії бездротового зв'язку. Шляхом прикладу, виділений опорний сигнал відображається (108), (204) на ресурси бездротового каналу як функція ідентифікатора (ID) (112), (210) стільника, в якому передається опорний сигнал. Дана функція може бути схожою з функціями відображення, використовуваними для загальних опорних сигналів, або може бути відмінною від таких функцій. Як один приклад останніх, функція відображення виділеного опорного сигналу може бути зміщена по часу або частоті відносно функції відображення загального опорного сигналу. За допомогою використання функції відображення на основі ID стільника, шум, що викликається одночасною передачею опорних сигналів, може бути зменшений способом, легко визначуваним за допомогою терміналів в бездротовій мережі. UA 98221 C2 (12) UA 98221 C2 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка на патент вимагає пріоритет попередньої патентної заявки США № 61/039412, озаглавленої "METHODS AND DEVICES FOR SENDING AND RECEIVING DEDICATED REFERENCE SIGNALS" і поданої 25 березня 2008 року, включеної у всій своїй повноті в цей документ за допомогою посилання. Наведене нижче стосується, загалом, бездротового зв'язку, зокрема кодування і декодування виділених опорних сигналів для поліпшеного бездротового зв'язку. Бездротові системи зв'язку широко застосовуються для забезпечення різних типів контенту зв'язку і послуг, таких як, наприклад, голосовий контент, контент даних, відеоконтент, послуги передачі пакетних даних, широкомовні послуги, послуги передачі повідомлень, мультимедійні послуги і так далі. Звичайні бездротові системи зв'язку можуть являти собою системи множинного доступу, здатні підтримувати зв'язок з множиною користувачів за допомогою спільного використання доступних системних ресурсів (наприклад, ширини смуги, потужності передачі). Приклади таких систем множинного доступу можуть включати системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи множинного доступу з ортогональним частотним розділенням (OFDMA) і подібні ним. Звичайно, бездротові системи зв'язку множинного доступу можуть одночасно підтримувати зв'язок для множини мобільних пристроїв. Кожний мобільний пристрій може здійснювати зв'язок з однією або більше базовими станціями через передачі по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від мобільних пристроїв до базових станцій. Додатково, зв'язок між мобільними пристроями і базовими станціями може бути встановлений через систему з одним входом і одним виходом (SISO), систему з множиною входів і одним виходом (MISO) або систему з множиною входів і множиною виходів (МІМО). Для полегшення бездротового зв'язку, бездротова базова станція може передавати опорний сигнал на термінали, діючі в межах бездротової системи зв'язку. Даний опорний сигнал містить кодуючі послідовності, використовувані для рандомізації символів, що передаються, які зменшують шум і перешкоди серед одночасних передач в бездротовій системі зв'язку. Більше того, термінали можуть використовувати ці послідовності опорного сигналу для декодування символів, що передаються. Таким чином, при першому входженні в бездротову систему, термінал буде звичайно аналізувати прийняті бездротові сигнали з метою одержання опорних сигналів, які містять інформацію кодування/декодування. У сучасних бездротових системах зв'язку, базова станція може передавати загальні опорні сигнали для використання більшістю або всіма терміналами, що обслуговуються даною базовою станцією, а також виділені опорні сигнали для конкретного контенту зв'язку, конкретних бездротових послуг або навіть конкретних наборів терміналів або індивідуальних терміналів. Додатково, в ситуації, коли базова станція має множину антен (наприклад, систему МІМО або систему формування діаграми спрямованості), кожна антена може використовувати набір опорних сигналів для обслуговування набору терміналів. Таким чином, єдина область бездротової послуги може мати одночасну передачу множини опорних сигналів, від одного або більше джерел. Для зменшення шуму і перешкод між опорними сигналами, можуть бути використані кодуючі послідовності з метою призначення символів опорного сигналу для різних ресурсів бездротового каналу. Однак по мірі того, як кількість опорних сигналів в стільнику збільшується, для розрізнення кожного опорного сигналу може не існувати достатньої кількості звичайних кодів. Додатково, мобільні термінали, діючі в системі, можуть вимагати попереднього програмування кодів опорного сигналу в програмному забезпеченні або у вбудованому програмному забезпеченні на пристрої. Відповідно, додавання нових кодуючих схем в систему може виявитися обмежувальним для вже існуючих терміналів. Таким чином, була б бажана схема кодування опорного сигналу, яка знижує щонайменше вищевикладені недоліки. Нижченаведене представляє спрощений опис суті одного або більше аспектів винаходу з метою забезпечення базового розуміння таких аспектів. Дана суть винаходу не являє собою докладний огляд всіх передбачуваних аспектів і не призначена ні визначати ключові або критичні елементи всіх аспектів, ні встановлювати межі обсягу будь-якого або всіх аспектів. Її єдиною метою є представлення деяких понять одного або більше аспектів в спрощеній формі як ввідної частини до більш докладного опису, представленого нижче. Відповідно до деяких аспектів розкриття предмета винаходу, забезпечується кодуюча схема для опорних сигналів низхідної лінії бездротового зв'язку, яка надає можливість масштабування як з точки зору опорних сигналів, так і типів підтримуваних терміналів. У щонайменше одному аспекті виділені опорні сигнали відображаються на ресурси бездротового каналу як функція ідентифікатора (ID) стільника, в якому передається опорний сигнал. Дана функція може бути 1 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 60 схожа з функціями відображення, використовуваними для специфічних для стільника опорних сигналів, або може бути відмінною від таких функцій. Як один приклад останніх, виділена функція відображення може бути зміщена по часу або частоті відносно специфічної для стільника функції відображення. Як додатковий приклад, виділений опорний сигнал може включати специфічний для користувацького обладнання (UE) опорний сигнал або опорний сигнал багатоадресної/широкомовної одночастотної мережі (MBSFN), або подібні ним. Відповідно до додаткових аспектів розкриття предмета винаходу, забезпечується масштабована кодуюча архітектура, яка може бути застосована до багатоантенних систем зв'язку. Такі системи можуть включати множину антен, розташованих на загальній базовій станції, або набори антен, розташованих на окремих базових станціях. Відповідні антени багатоантенної системи можуть використовувати загальний віртуальний ID стільника для кодування опорного сигналу. Відповідно, компоненти відповідних опорних сигналів можуть бути кодовані подібним способом, залежно від віртуального ID стільника. У щонайменше одному аспекті розкриття предмета винаходу, забезпечується спосіб бездротового зв'язку. Даний спосіб може включати використання процесора даних з метою генерування послідовності для виділеного опорного сигналу. Спосіб може додатково включати використання процесора даних для перетворення послідовності виділеного опорного сигналу в ресурси бездротового каналу як функції ID стільника. У інших аспектах, розкривається пристрій бездротового зв'язку. Даний пристрій може містити процесор даних для виконання набору модулів, сконфігурованих з можливістю забезпечення опорних сигналів в бездротовому зв'язку. Більш конкретно, даний набір модулів може містити обчислювальний модуль, який генерує послідовність для виділеного опорного сигналу, і перетворювальний модуль, який виділяє символи виділеного опорного сигналу для елементів ресурсу бездротового каналу як функцію ID стільника фізичного рівня. Крім того, пристрій може містити пам'ять для зберігання даної функції або ID стільника фізичного рівня. Додаткові аспекти, описувані в цьому документі, забезпечують пристрій для бездротового зв'язку. Даний пристрій може містити засіб для використання процесора даних з метою генерування послідовності для виділеного опорного сигналу. Більше того, пристрій може містити засіб для використання процесора даних з метою перетворення послідовності виділеного опорного сигналу в ресурси бездротового каналу як функції ID стільника. Відповідно до додаткових аспектів, забезпечується щонайменше один процесор, сконфігурований з можливістю бездротового зв'язку. Даний процесор(и) може (можуть) містити модуль для генерування послідовності для виділеного опорного сигналу. На доповнення, процесор(и) може (можуть) містити модуль для перетворення послідовності виділеного опорного сигналу в ресурси бездротового каналу як функції ID стільника.У щонайменше одному іншому аспекті, розкриття предмета винаходу забезпечує комп'ютерний програмний продукт, який містить зчитуваний комп'ютером носій. Даний зчитуваний комп'ютером носій може містити перший набір кодів для спонукання комп'ютера генерувати послідовність для виділеного опорного сигналу. Більше того, зчитуваний комп'ютером носій може містити другий набір кодів для спонукання комп'ютера відображати послідовність виділеного опорного сигналу в ресурси бездротового каналу як функцію ID стільника. У щонайменше одному аспекті, що розкривається, забезпечується спосіб для бездротового зв'язку. Даний спосіб може включати використання процесора даних з метою аналізу символів прийнятого бездротового сигналу. На доповнення, спосіб може включати використання процесора даних з метою ідентифікації інструкції всередині проаналізованих сигналів, що стосуються виділеного опорного сигналу. Крім того, спосіб може включати використання процесора даних з метою декодування виділеного опорного сигналу як функції ID стільника, що передає прийнятий бездротовий сигнал. У інших аспектах, забезпечується пристрій для бездротового зв'язку. Даний пристрій може містити інтерфейс бездротового зв'язку для прийому бездротового сигналу. Більше того, пристрій може містити процесор даних для виконання набору модулів, сконфігурованих з можливістю аналізу прийнятих бездротових даних. Більш конкретно, даний набір модулів може містити модуль синтаксичного розбору, який ідентифікує інструкцію всередині прийнятого бездротового сигналу, що стосується виділеного опорного сигналу, і модуль демодуляції, який декодує виділений опорний сигнал як функцію ID стільника, що передає прийнятий бездротовий сигнал. У ще інших аспектах, розкриття предмета винаходу забезпечує пристрій для бездротового зв'язку. Даний пристрій може містити засіб для використання процесора даних з метою аналізу символів прийнятого бездротового сигналу. Додатково, пристрій може містити засіб для 2 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 60 використання процесора даних з метою ідентифікації інструкції всередині проаналізованих сигналів, що стосуються виділеного опорного сигналу. На доповнення до вищевикладеного, пристрій може містити засіб для використання процесора даних з метою декодування виділеного опорного сигналу як функції ID стільника, що передає прийнятий бездротовий сигнал. У одному або більше додаткових аспектах розкривається щонайменше один процесор, сконфігурований з можливістю бездротового зв'язку. Даний(і) процесор(и) може (можуть) містити модуль для використання процесора даних з метою аналізу символів прийнятого бездротового сигналу. Процесор(и) може (можуть) додатково містити модуль для використання процесора даних з метою ідентифікації інструкції всередині проаналізованих сигналів, що стосуються виділеного опорного сигналу. Додатково, процесор(и) може (можуть) містити модуль для використання процесора даних з метою декодування виділеного опорного сигналу як функції ID стільника, що передає прийнятий бездротовий сигнал. Відповідно до одного іншого аспекту, розкриття предмета винаходу забезпечує комп'ютерний програмний продукт, що містить зчитуваний комп'ютером носій. Зчитуваний комп'ютером носій може містити перший набір кодів для спонукання комп'ютера використовувати процесор даних з метою аналізу символів прийнятого бездротового сигналу. Крім того, зчитуваний комп'ютером носій може містити другий набір кодів для спонукання комп'ютера використовувати процесор даних з метою ідентифікації інструкції всередині проаналізованих сигналів, що стосуються виділеного опорного сигналу. Більше того, зчитуваний комп'ютером носій може містити третій набір кодів для спонукання комп'ютера використовувати процесор даних з метою декодування виділеного опорного сигналу як функції ID стільника, що передає прийнятий бездротовий сигнал. Відповідно до одного або більше інших аспектів, забезпечуваних в цьому документі, розкривається спосіб, використовуваний в бездротовому зв'язку. Даний спосіб може включати використання процесора даних з метою генерування набору елементів ресурсу загального опорного сигналу, які містять деяку кількість загальних ресурсних сигнальних елементів. Даний спосіб може також включати використання процесора даних з метою генерування набору елементів ресурсу виділеного опорного сигналу, які містять деяку кількість виділених ресурсних сигнальних елементів, причому дана кількість загальних ресурсних сигнальних елементів є відмінною від даної кількості виділених ресурсних сигнальних елементів. У одному або більше додаткових аспектах, розкривається пристрій, використовуваний в бездротовому зв'язку. Даний пристрій може містити процесор даних для виконання інструкцій з метою полегшення бездротового зв'язку. Більш конкретно, дані інструкції можуть спонукати процесор даних генерувати набір елементів ресурсу загального опорного сигналу, які містять деяку кількість загальних ресурсних сигнальних елементів. Додатково, інструкції можуть спонукати процесор даних генерувати набір елементів ресурсу виділеного опорного сигналу, які містять деяку кількість виділених ресурсних сигнальних елементів, причому дана кількість загальних ресурсних сигнальних елементів є відмінною від даної кількості виділених ресурсних сигнальних елементів. Додатково до вищевикладеного, пристрій може містити пам'ять для зберігання даних інструкцій. У інших аспектах, що розкриваються, забезпечується пристрій, використовуваний в бездротовому зв'язку. Даний пристрій може містити засіб для використання процесора даних з метою генерування набору елементів ресурсу загального опорного сигналу, які містять деяку кількість загальних ресурсних сигнальних елементів. Більше того, пристрій може містити засіб для використання процесора даних з метою генерування набору елементів ресурсу виділеного опорного сигналу, які містять деяку кількість виділених ресурсних сигнальних елементів, причому дана кількість загальних ресурсних сигнальних елементів є відмінною від даної кількості виділених ресурсних сигнальних елементів. Відповідно до додаткових аспектів, забезпечується щонайменше один процесор, сконфігурований з можливістю бездротового зв'язку. Даний(і) процесор(и) може (можуть) містити модуль для використання процесора даних з метою генерування набору елементів ресурсу загального опорного сигналу, які містять деяку кількість загальних ресурсних сигнальних елементів. Більше того, процесор(и) може (можуть) містити модуль для використання процесора даних з метою генерування набору елементів ресурсу виділеного опорного сигналу, які містять деяку кількість виділених ресурсних сигнальних елементів, причому дана кількість загальних ресурсних сигнальних елементів є відмінною від даної кількості виділених ресурсних сигнальних елементів. У щонайменше одному іншому аспекті, розкриття предмета винаходу забезпечує комп'ютерний програмний продукт, що містить зчитуваний комп'ютером носій. Зчитуваний 3 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 60 комп'ютером носій може містити перший набір кодів для спонукання комп'ютера використовувати процесор даних з метою генерування набору елементів ресурсу загального опорного сигналу, які містять деяку кількість загальних ресурсних сигнальних елементів. Зчитуваний комп'ютером носій може також містити другий набір кодів для спонукання комп'ютера використовувати процесор даних з метою генерування набору елементів ресурсу виділеного опорного сигналу, які містять деяку кількість виділених ресурсних сигнальних елементів, причому дана кількість загальних ресурсних сигнальних елементів є відмінною від даної кількості виділених ресурсних сигнальних елементів. Для досягнення вищевикладених і пов'язаних з цим задач, один або більше аспектів включають ознаки, повністю описані в цьому документі і конкретно вказані у формулі винаходу. Нижченаведений опис і прикладені креслення детально описують конкретні ілюстративні аспекти одного або більше аспектів. Дані аспекти є зразковими, однак, тільки для декількох різних шляхів, по яких можуть бути використані принципи різних аспектів, і дані описувані аспекти призначені включати всі такі аспекти і їх еквіваленти. Короткий опис креслень Фіг. 1 ілюструє структурну діаграму зразкової системи, що забезпечує зменшення шуму для бездротових опорних сигналів відповідно до аспектів винаходу, що розкриваються. Фіг. 2 зображує структурну діаграму зразкової системи для відображення виділених бездротових опорних сигналів на бездротові ресурси відповідно до інших аспектів винаходу. Фіг. 3 зображує структурну діаграму зразкової системи для забезпечення відображення ресурсу опорного сигналу в багатоантенному зв'язку. Фіг. 4 ілюструє структурну діаграму зразкової системи для передачі і прийому кодованих опорних сигналів в бездротовому зв'язку. Фіг. 5 ілюструє структурну діаграму зразкової системи, що містить базову станцію, сконфігуровану з можливістю зменшення шуму для виділених бездротових опорних сигналів. Фіг. 6 зображує структурну діаграму зразкової системи, що містить UE, сконфігуроване з можливістю декодування специфічних для стільника опорних сигналів відповідно до деяких аспектів. Фіг. 7 ілюструє блок-схему послідовності операцій зразкового методу для зменшення шуму для бездротових опорних сигналів відповідно до деяких аспектів. Фіг. 8 зображує блок-схему послідовності операцій зразкового методу для відображення опорних сигналів на ресурси бездротового каналу відповідно до одного або більше аспектів. Фіг. 9 ілюструє блок-схему послідовності операцій зразкового методу для декодування виділених опорних сигналів відповідно до додаткових аспектів. Фіг. 10 зображує блок-схему послідовності операцій зразкового методу для забезпечення розузгодження по потужності для загальних і виділених опорних сигналів. Фіг. 11 і 12 ілюструють структурні діаграми зразкових систем для, відповідно, кодування і декодування бездротових опорних сигналів. Фіг. 13 ілюструє структурну діаграму зразкової системи для генерування потужностей передачі для елементів загального і виділеного опорних сигналів. Фіг. 14 ілюструє структурну діаграму зразкового пристрою бездротового зв'язку відповідно до аспектів, що розкриваються в цьому документі. Фіг. 15 зображує структурну діаграму зразкового стільникового середовища для бездротового зв'язку між бездротовими пристроями. Фіг. 16 ілюструє структурну діаграму зразкового бездротового сигнального середовища для бездротового зв'язку. Різні аспекти описуються з посиланням на креслення, на яких протягом всього документа відносно схожих елементів використовуються одні і ті ж посилальні позиції. У нижченаведеному описі, з метою пояснення, численні конкретні деталі описуються з метою забезпечення повного розуміння одного або більше аспектів. Однак, може бути очевидним, що такий(і) аспект(и) може (можуть) здійснюватися на практиці без цих специфічних деталей. У інших випадках, з метою полегшення опису одного або більше аспектів, у формі структурної діаграми демонструються добре відомі структури і пристрої. На доповнення, нижче описуються різні аспекти розкриття. Повинно бути очевидним, що ідея, що наводиться, може бути здійснена в широкій різноманітності форм і що будь-яка специфічна структура і/або функція, що розкривається в цьому документі, є тільки репрезентативною. На основі ідей, що наводяться, фахівець в галузі техніки повинен в повній мірі розуміти, що аспект, що розкривається в цьому документі, може бути виконаний незалежно від будь-яких інших аспектів і що два або більше з цих аспектів можуть бути скомбіновані різними шляхами. Наприклад, пристрій може бути виконаний, і/або спосіб може бути здійснений 4 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 60 на практиці, з використанням будь-якої кількості аспектів, описаних в цьому документі. На доповнення, пристрій може бути виконаний, і/або спосіб може бути здійснений на практиці, з використанням іншої структури і/або функціональності на доповнення до або відмінним чином від одного або більше з аспектів, описаних в цьому документі. Як приклад, багато які зі способів, блоків, систем і пристроїв, описаних в цьому документі, описуються в контексті забезпечення специфічного для стільника сигнального кодування для опорних сигналів в середовищі бездротового зв'язку. Фахівець в галузі техніки повинен в повній мірі розуміти, що схожі методи можуть застосовуватися і до інших середовищ зв'язку. Бездротові системи зв'язку виконують обмін між бездротовими вузлами за допомогою використання різних сигнальних механізмів. У одному випадку, може бути використана базова станція для передачі керуючих сигналів, які встановлюють часові послідовності і ідентифікують джерело сигналу і мережу, пов'язану з даним джерелом, серед всього іншого. Віддалений бездротовий вузол, такий як користувацький термінал (UT) або користувацьке обладнання (UE), може декодувати керуючий сигнал для одержання інформації, необхідної для встановлення базового зв'язку з базовою станцією. Як один конкретний приклад, UE може декодувати даний керуючий сигнал для одержання ідентифікатора для стільника бездротового зв'язку, в якому постійно знаходиться базова станція (наприклад, відповідно до розгортання бездротової мережі). Однією суттєвою проблемою в такій системі є перешкоди, або бездротовий шум, між бездротовими передачами сусідніх бездротових вузлів. Перешкоди можуть зменшувати якість прийому, знижувати пропускну здатність або, будучи надмірними, робити зв'язок неефективним. Відповідно, ідеальними є сплановані розгортання базової станції, оскільки бездротові вузли можуть бути розміщені на прийнятній відстані, щоб зменшити перешкоди. Однак навіть в планованих мережах можуть виникати перешкоди низхідної лінії зв'язку, наприклад, в ситуації, коли навантаження трафіку стає великим, коли термінали знаходяться на границі області обслуговування, або в інших подібних ситуаціях. Більше того, в багатоантенних системах зв'язку (наприклад, системах МІМО), проблеми перешкод можуть посилюватися за допомогою одночасної передачі множини сигнальних елементів різними антенами. Для зменшення передач, що накладаються, і результуючих міжсигнальних перешкод, бездротовий зв'язок звичайно структурується по часу, частоті, або на різних кодових або символьних ресурсах, для забезпечення можливості для сигналів бути розрізненими від інших сигналів. Наприклад, розрізнення забезпечує передача в різні моменти часу, а також передача на ортогональних частотах. Більше того, використання ортогональних кодів або символів може також викликати зменшення перешкод, навіть для сигналів, що передаються в загальний момент часу. Таким чином, бездротові ресурси можуть бути сегментовані для забезпечення можливості дії множини вузлів в певному бездротовому середовищі. Для опорних сигналів, низькі міжсигнальні перешкоди є важливими, оскільки такі сигнали передають необхідні для декодування дані, які стосуються інших бездротових послуг, що надаються мережею. Наприклад, опорний сигнал може містити послідовності демодуляції, використовувані в декодуванні сигнальних даних, мультимедійних даних і так далі. Відповідно, надійний прийом опорних сигналів є бажаним аспектом бездротових систем зв'язку. Для зменшення шуму і перешкод для опорних сигналів, бездротові мережі використовують кодуючі послідовності з метою рандомізації перехресного сигнального шуму. Дані кодуючі послідовності можуть відображати символи опорного сигналу на різні часові слоти бездротового каналу, або ортогональні частоти бездротового каналу, з метою зменшення перешкод між одночасними бездротовими передачами множини антен. З метою забезпечення масштабованого кодування для опорних сигналів, дане розкриття предмета винаходу стосується кодування опорного сигналу на основі ID стільника (або, наприклад, ID сектора) передавального стільника (або сектора) бездротової мережі. Даний ID стільника забезпечує систематичний механізм для рандомізації шуму серед опорних сигналів різних стільників. Більше того, оскільки ID стільника звичайно передається в сигналах керування або синхронізації, термінали звичайно мають готовий доступ до ID стільника з метою декодування сигналу. Дане розкриття винаходу стосується насамперед двох типів опорних сигналів, загальних опорних сигналів і виділених опорних сигналів. Як використано в описі і прикладеній формулі винаходу, загальні опорні сигнали являють собою сигнали, що передаються для загального використання бездротовими терміналами в стільнику бездротової мережі. Загальні опорні сигнали можуть також розглядатися як специфічні для стільника опорні сигнали. Виділені опорні сигнали, з іншого боку, являють собою сигнали, що передаються для конкретного використання всередині стільника. Приклади можуть включати використання для конкретної бездротової 5 UA 98221 C2 5 10 15 20 25 30 послуги або контенту (наприклад, послуги MBSFN) або з метою обслуговування конкретного UE або набору декількох UE. Виділені опорні сигнали для конкретного UE, або набору декількох UE, можуть також розглядатися в цьому документі і прикладеній формулі винаходу як специфічні для UE опорні сигнали. Виділені опорні сигнали для послуг MBSFN також розглядаються в описі і формулі винаходу як специфічні для стільника опорні сигнали MBSFN. Відображення ресурсу для загального або виділеного опорного сигналу залежить, щонайменше частково, від ID стільника, в якому передається(ються) опорний(і) сигнал(и). Як ілюстративний приклад, відображення ресурсу може специфікувати місцеположення символу опорного сигналу всередині діапазону частот, або всередині часового слота, набору кодів CDMA, набору символів OFDM або подібних ним, як функцію ID стільника. Додатково, всередині конкретного стільника, перетворення різних опорних сигналів, таких як загальні опорні сигнали, специфічні для UE опорні сигнали або опорні сигнали MBSFN, може мати схоже перетворення або відмінне перетворення. Іншими словами, для перетворення символів опорного сигналу в ресурси каналу може бути використана загальна функція ID стільника, або для перетворення різних опорних сигналів можуть бути використані різні функції ID стільника. Специфічні для стільника опорні сигнали можуть звичайно передаватися в більшості або у всіх підкадрах низхідній лінії зв'язку в стільнику, підтримуючому передачу не-MBSFN. Для підкадру, що передає послуги MBSFN, для передачі специфічних для стільника опорних символів, може бути використаний піднабір символів OFDM. Наприклад, специфічні для стільника опорні сигнали можуть бути обмежені до перших двох символів OFDM підкадру MBSFN. Однак розкриття предмета і прикладеної формули винаходу не обмежуються таким чином. Додатково, специфічні для стільника опорні сигнали можуть передаватися на один або декілька антенних портів, пов'язаних з бездротовою базовою станцією. Наприклад, для специфічних для стільника опорних сигналів можуть бути використані один або обидва антенних порти двопортової системи; для таких сигналів можуть бути використані один, два або чотири порти чотирипортової системи і так далі. Вкладена діаграма 1, нижче, зображує зразкову схему ресурсів бездротового каналу для системи довгострокового розвитку (LTE) проекту партнерства третього покоління (3GPP) дуплексного зв'язку з частотним розділенням (FDD); однак, повинно бути в повній мірі зрозумілим, що дане розкриття предмета і прикладеної формули винаходу не обмежуються цим конкретним прикладом. 6 UA 98221 C2 У наведеному вище прикладі для системи LTE, для опису відображення фізичних каналів на елементи ресурсу використовуються блоки ресурсу (RB). Для відображення визначаються фізичні і віртуальні блоки ресурсу. Фізичний блок ресурсу визначається як N sD y L mb 5 10 15 послідовних символів OFDM у часовій області, і NRB послідовних піднесучих в частотній sc області. Для фізичного блока ресурсу можуть використовуватися різні кількості послідовних символів OFDM і послідовних частотних піднесучих. Наприклад, в системі LTE зі стандартним циклічним префіксом і f=15 кілогерц (кГц), кількість символів OFDM на блок ресурсу може бути сім, а кількість частотних піднесучих на блок ресурсу може бути 12. Див., наприклад, специфікацію 3GPP TS 36.211, версію 850, повністю і явно включену в цей документ по посиланню, в розділі 6.2.3 для додаткових прикладів LTE конфігурацій блоків ресурсу. Послідовності опорних сигналів можуть бути згенеровані відповідно до різних придатних алгоритмів генерації послідовності, включаючи алгоритми послідовності, використовувані в системах LTE, системах широкосмугового CDMA (W-CDMA) або інших бездротових системах зв'язку. У деяких системах, генерація двовимірної послідовності опорного сигналу rm,n n s  , де n s являє собою кількість слотів всередині радіокадру, може залежати від циклічного префікса, використовуваного для даної послідовності. Як один приклад, для стандартного циклічного префікса, може бути згенерована як добуток символу-на-символ rm,n n s  rm,n ns   rmO,Sn r PmR ,Sn ns  двовимірної ортогональної послідовності rm O ,Sn двовимірної 20 25 псевдовипадкової послідовності r P mR ,S n n s  . У такому випадку, є NOS  3 різних двовимірних ортогональних послідовностей і різних двовимірних псевдовипадкових NPRS  168 послідовностей. Для послідовності, такої як описана вище, відображення один-до-одного може бути забезпечене між трьома ідентифікаторами всередині групи ідентифікаторів стільника фізичного рівня і трьома двовимірними ортогональними послідовностями. Більш конкретно, кількість ортогональних послідовностей n{0,1,2} може бути скорельована до N(2) ID всередині ID групи ідентифікаторів стільника фізичного рівня. У наведеному вище прикладі, дана двовимірна ортогональна послідовність генерується згідно з наступною формулою: rmO,Sn  sm,n , n=0, 1 і m=0, 1,…, 219, де sm,n являє собою символ в m-му ряду і n-ній колонці наступної матриці: 30 T  T T S T  S S ... S  , і=0,1,2 l l l l        74 ведення І де: 1  S 0  1 1   1 1   1, S1  e J2 / 3   J4 / 3 1  e   1 e J4 / 3    , S  e J4 / 3 1 2     J2 / 3 e J2 / 3  e   e J2 / 3    1   e J4 / 3   для ортогональної послідовності 0, 1 і 2, відповідно. Кількість ортогональних послідовностей і визначається за допомогою 35 ( 2) N . Двовимірна бінарна псевдовипадкова послідовність ID r P mR ,S n n s  може бути визначена за допомогою різних придатних псевдовипадкових послідовностей. Один приклад може включати послідовність Голда з довжиною коду 31 с(і) (наприклад, див. специфікацію 3GPP TS 36.211, версію 8.50, в розділі 7.2). З метою продовження вищевикладеного прикладу для випадку розширеного циклічного префікса, rm,n n s  може бути згенерована з двовимірної псевдовипадкової послідовності 40 r P mR ,S n n s  , як описано вище. У цьому випадку відображення один-до-одного може бути 45 забезпечене між ідентифікатором стільника фізичного рівня і NPRS  504 різних двовимірних псевдовипадкових послідовностей. У деяких аспектах розкриття предмета даного винаходу, для генерування різних типів опорних сигналів можуть бути використані різні послідовності. Як ілюстративний приклад, специфічні для стільника опорні сигнали можуть бути згенеровані за допомогою першого алгоритму послідовності, специфічні для стільника опорні сигнали MBSFN 7 UA 98221 C2 5 10 15 можуть бути згенеровані за допомогою другого алгоритму послідовності або специфічні для UE опорні сигнали можуть бути згенеровані за допомогою третього алгоритму послідовності або деякої придатної комбінації першого, другого і третього. Опорні сигнали кодуються з метою забезпечення шумової рандомізації для одночасної передачі множини сигналів. Кодування може включати додавання функції відображення, використовуваної для призначення символів опорної послідовності (наприклад, згенерованих за допомогою одного або більше вищезгаданих алгоритмів), до ресурсів бездротового каналу. У щонайменше деяких аспектах розкриття предмета даного винаходу, функція відображення може бути основана, щонайменше частково, на ID стільника, що передає опорний сигнал. Відповідно до інших аспектів, щонайменше один із загального опорного сигналу або виділеного опорного сигналу генерується за допомогою специфічної для стільника функції відображення. Один приклад функції відображення, залежної від ID стільника, може включати наступне. Двовимірна послідовність опорного сигналу rm,n ns  відображається на комплекснозначні символи модуляції a (p ) , використовувані як опорні символи для певного антенного порту р в k,l певному слоті n s , згідно з наступним відношенням: (p) a  rm',n ns  , k,l де k  6m     shift mod 6 0  1  l  NDL 3  symb  DL Nsymb  2  20  якщо n  0 i p  0,1 якщо n  0 i p  2,3  якщо n  1i p  0,1 якщо n  1i p  2,3 і m  0,1 2  NDL  1 ,..., RB m'  m  110  NDL RB  0,1 якщо p  0,1 n . 0 якщо p  2,3 25 Змінні  і  shift визначають положення в частотній області (наприклад, піднесучій) для символів опорних сигналів, де v визначається за допомогою: 3n  3  3n  3(n s mod2) 3  3(n s mod2)  30 35 40 якщо p  0 якщо p  1 якщо p  2 якщо p  3. Зміщення по частоті  shift виводиться з ID стільника фізичного рівня. Відповідно, в наведеному вище прикладі, функція відображення призначає символи опорного сигналу для частотної піднесучої на основі, щонайменше частково, ID стільника фізичного рівня. Для відображення символів опорного сигналу на ресурси каналу, можуть бути використані різні придатні співвідношення між призначенням ресурсу і ID стільника. Наприклад,  shift може бути безпосередньо пов'язана з кількістю ID стільника {0,1,…,n} в системі з n антенних портів. Як один інший приклад, може бути використане  shift  Nc l eDll mod 6 або  shift  Nc l eDll mod 3 , або деяке інше придатне співвідношення між  shift і ID стільника. Більше того, потрібно в повній мірі розуміти, що придатна функція відображення може призначати символи опорного сигналу для часу, символьних або кодових ресурсів бездротового каналу, на доповнення до або замість частоти, як функцію ID стільника. Більше того, вищевикладена функція відображення є тільки одиничним прикладом в ілюстративних цілях; розкриття предмета і прикладена формула винаходу не обмежуються таким чином. Фіг. 1 ілюструє структурну діаграму зразкової системи 100 для полегшення бездротового зв'язку відповідно до аспектів розкриття предмета винаходу. Система 100 може, наприклад, генерувати один або більше опорних сигналів для передачі за допомогою одного або більше передавачів 116. Даний(і) опорний(і) сигнал(и) може (можуть) містити загальний опорний сигнал 8 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 60 (наприклад, специфічний для стільника опорний сигнал) або виділений опорний сигнал (наприклад, специфічний для стільника опорний сигнал MBSFN, специфічний для UE опорний сигнал), або придатну комбінацію того і іншого. Опорні сигнали можуть бути скрембльовані або кодовані за допомогою системи 100 з метою зменшення шуму, що викликається одночасними передачами за допомогою множини передавачів 116. Додатково, згідно з щонайменше деякими аспектами розкриття предмета винаходу, дана скрембльована/кодована послідовність може бути перетворена в ресурси бездротового каналу на основі, щонайменше частково, ID стільника передавача 116. Більш конкретно, система 100 може містити пристрій 102 відображення сигналу, який може генерувати опорні сигнали для передавача 116 і відображати дані згенеровані опорні сигнали на ресурси низхідної лінії зв'язку, використовувані передавачем 116. Дані опорні сигнали можуть містити специфічні для стільника опорні сигнали, специфічні для стільника опорні сигнали MBSFN або специфічні для UE опорні сигнали. Опорні сигнали виводяться з пристрою 102 відображення сигналу як модульований вихідний потік 112. Пристрій 102 відображення сигналу може містити процесор 104 даних для виконання набору модулів (106, 108), сконфігурованих з можливістю генерації сигналу і відображення ресурсу. Наприклад, обчислювальний модуль 106 може бути виконаний за допомогою процесора 104 даних з метою генерування послідовності для опорного сигналу. Дана послідовність може бути для загального опорного сигналу або для виділеного опорного сигналу. Альтернативно, послідовність може бути використана для обох: загального і виділеного опорних сигналів, або для загального і виділеного опорних сигналів, відповідно, може бути згенерована множина окремих послідовностей. Обчислювальний модуль 106 може видавати згенеровані сигнали, що містять потік опорних символів, на модуль 108 відображення. Модуль 108 відображення використовує ID 112 стільника, пов'язаний з передавачем 116 для призначення опорних символів для конкретних ресурсів каналу низхідної лінії зв'язку. Потрібно в повній мірі розуміти, що вибір ресурсу каналу для конкретного символу основується, щонайменше частково, на ID стільника. Більше того, призначення може включати вибір ортогональних частотних піднесучих, різних часових підкадрів, кодів CDMA або символів OFDM, з метою рандомізації шуму для перетвореного сигналу. Більш конкретно, дане призначення може використовувати функцію ID стільника, яка специфікує ортогональну частоту, кодові або символьні ресурси або різні часові слоти на основі ID 112 стільника. Відповідно, можуть бути зменшені шум або перешкоди між опорними сигналами передавача 116 і опорними сигналами, що передаються іншими передавачами (не зображені), які мають ID стільника, відмінний від ID 112 стільника. У деяких аспектах розкриття предмета винаходу, обчислювальний модуль 106 може бути сконфігурований з можливістю генерування набору послідовностей опорного сигналу для набору антенних портів передавача 116. Даний набір опорних сигналів може додатково бути призначений для різних підкадрів бездротового каналу за допомогою перетворювального модуля 108. У щонайменше одному аспекті розкриття предмета винаходу, загальні опорні сигнали і виділені опорні сигнали можуть бути призначені для різних підкадрів бездротового каналу. Більш конкретно, загальні опорні сигнали можуть бути призначені для одного піднабору підкадрів, виділених для першого піднабору антенних портів передавача 116, а виділені опорні сигнали можуть бути призначені для іншого піднабору підкадрів, виділених для другого піднабору антенних портів. У інших аспектах, загальні і виділені опорні сигнали можуть бути призначені для ідентичних підкадрів антенного порту. У останньому випадку, загальні опорні сигнали і виділені опорні сигнали можуть бути додатково призначені для різних символів підкадру(ів) антенного порту. Наприклад, загальні опорні сигнали можуть бути призначені для перших двох символів OFDM підкадрів, що містять виділені опорні сигнали, виділені для символів OFDM, відмінних від перших двох. Потрібно в повній мірі розуміти, що розкриття предмета винаходу і прикладена формула не є, однак, обмеженими вищевикладеними зразковими аспектами. ID 112 стільника, використовуваний модулем 108 відображення, може бути збережений в пам'яті 110 пристрою 102 відображення сигналу. Додатково, опорні сигнали, згенеровані за допомогою обчислювального модуля 106, або відображення між такими опорними сигналами і ресурсами бездротового каналу, можуть також бути збережені в пам'яті 110. У ситуації, коли опорний сигнал відображається на ресурси каналу, результуючий модульований вихідний потік 114 забезпечується на передавач 116 для передачі низхідної лінії зв'язку на один або більше терміналів (не зображені), що обслуговуються за допомогою передавача 116. Більш конкретно, загальні опорні сигнали можуть передаватися в широкомовному режимі за допомогою передавача 116 на бездротових широкомовних каналах. Додатково, виділені опорні сигнали 9 UA 98221 C2 5 10 15 20 25 30 35 можуть передаватися в широкомовному режимі на виділених каналах (наприклад, опорний сигнал MBSFN може передаватися в широкомовному режимі на каналі MBSFN), а специфічні для UE опорні сигнали можуть передаватися в одноадресному режимі на конкретних каналах, виділених для UE або набору UE. Як описано, система 100 може забезпечувати зменшений шум в бездротовому зв'язку. Звичайно, передавач 116 буде передавати в широкомовному режимі ID 112 стільника на каналах керування або синхронізації, проаналізованих за допомогою терміналів всередині стільника, що обслуговується передавачем 116. Таким чином, ID 112 стільника є легкодоступним для цих терміналів. Додатково, за допомогою використання ID 112 стільника в перетворенні опорних сигналів в бездротовий канал, для терміналів, з метою декодування опорних сигналів, забезпечується систематичний механізм на основі ID 112 стільника. Фіг. 2 ілюструє структурну діаграму зразкової системи 200 для відображення опорних сигналів на канали бездротового зв'язку в бездротовому середовищі. Система 200 може бути включена як частина пристрою 102 відображення сигналу за фіг. 1, наприклад. Відповідно, система 200 може бути використана з метою зменшення шуму для одночасних передач опорного сигналу, як описано в цьому документі. Система 200 може містити обчислювальний модуль 202 для генерування символів для загального і виділеного опорних сигналів. Результуючі сигнали забезпечуються для модуля 204 відображення. Додатково, тип відповідного сигналу (наприклад, специфічний для стільника сигнал, специфічний для стільника сигнал MBSFN, специфічний для UE сигнал) може бути забезпечений для модуля 206 призначення або для модуля 208 ресурсу, або для того і іншого. Модуль 206 призначення сконфігурований з можливістю вибору блока ресурсу бездротового каналу залежно від типу сигналу, виділеного для передачі на блок ресурсу. Відповідно до деяких аспектів розкриття предмета винаходу, даний вибір може також залежати від антенного порту, виділеного для конкретного опорного сигналу. Таким чином, наприклад, якщо загальні опорні сигнали передаються на порти 0 або 1 чотирипортової системи, модуль 206 призначення може вибирати блок ресурсу, пов'язаний з портом 0 або 1 для загальних опорних сигналів, і блок ресурсу, пов'язаний з портом 2 або 3 для виділених опорних сигналів. Альтернативно, вибір блока ресурсу може бути незалежним від антенного порту і основаним замість цього на типі сигналу. Система 200 може додатково містити модуль 208 ресурсу, сконфігурований з можливістю вибору функції ID 210 стільника, що передає конкретний опорний сигнал. У деяких аспектах, модуль 208 ресурсу може вибирати різні функції ID 210 стільника для різних типів опорних сигналів. Наприклад, може бути вибрана функція, яка призначає символи опорного сигналу для ресурсів каналу на основі N(p) ID стільника фізичного рівня (наприклад, ID 210 стільника), де ID (p) (p) N являє собою набір декількох ID (наприклад, N {0,1,2,…,р}), пов'язаних з конкретним ID ID антенним портом р. Як інший приклад, призначення символів опорного сигналу може бути 40 45 50 55 основане, щонайменше частково, на Nc l eD ll mod 6 , Nc l eDll mod 3 , де NID являє собою відмінний від інших ідентифікатор для набору стільників, або деякій іншій придатній функції ID 210 стільника. У інших аспектах розкриття предмета винаходу, модуль 208 ресурсу може вибирати функцію ID 210 стільника для призначення символів опорного сигналу для ресурсів каналу, незалежно від типу такого опорного сигналу. Функція відображення, вибрана за допомогою модуля 208 ресурсу, забезпечується для модуля 204 відображення. Модуль 204 відображення використовує блок ресурсу, забезпечуваний за допомогою модуля 206 призначення і функції відображення, специфікованої за допомогою модуля 208 ресурсу в призначенні символів опорного сигналу для ресурсів каналу низхідної лінії зв'язку. Як таке, дане призначення ресурсу може залежати від типу відображеного опорного сигналу, або антенного порту, що передає сигнал, залежно від конфігурацій модуля 206 призначення і модуля 208 ресурсу, як описано вище. Додатково, призначення може залежати від ID 210 стільника. Модуль 204 відображення видає відображену/модульовану опорну послідовність для передачі за допомогою передавача (не зображений, але див. передавач 116 за фіг. 1, раніше). Система 200 може видавати відображену/модульовану опорну послідовність для кожного часового кадру, що передається, низхідної лінії зв'язку або, як необхідно в іншому випадку, для передач низхідної лінії зв'язку. У деяких аспектах, система 200 може зберігати відображені/модульовані опорні послідовності в пам'яті (не зображена) після їх генерації, з метою усунення зайвої обробки сигналу. Фіг. 3 ілюструє структурну діаграму зразкової системи 300 для забезпечення специфічних для стільника опорних сигналів в багатоантенному зв'язку відповідно до додаткових аспектів 10 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 60 розкриття предмета винаходу. Система 300 може містити пристрій 302 відображення сигналу для генерування послідовностей опорного сигналу, як описано в цьому документі. Такі послідовності можуть включати символьні послідовності для загальних опорних сигналів або для виділених опорних сигналів. Конкретно, опорні сигнали генеруються для одночасної передачі за допомогою множини антен багатоантенного пристрою 308. Пристрій 302 відображення сигналу може видавати опорну послідовність для багатоантенного зв'язку на модуль 304 розподілу. Модуль 304 розподілу може бути сконфігурований з можливістю генерування піків опорної послідовності. За допомогою модуля 304 розподілу генерується щонайменше одна копія на антену 308А, 308В, 308С, 308D, 308Е (308А-308Е) багатоантенного пристрої, що бере участь в багатоантенному зв'язку. Копії опорної послідовності потім відправляються на відповідні антени (308А-308Е), виділені для передачі компонента багатоантенного зв'язку. На доповнення, модуль 304 розподілу може представляти віртуальний ID 306 стільника з копіями опорної послідовності на відповідні антени (308А-308Е). Даний віртуальний ID 306 стільника являє собою відмінний від інших ID, виділений для багатоантенного пристрою 308, незалежно від ID стільника фізичного рівня, пов'язаних з відповідними антенами 308А-308Е пристрою 308. Таким чином, наприклад, передавач 308А може мати ID стільника, відмінний від інших антен 308В-308Е пристрою 308, а також бути пов'язаний з віртуальним ID 306 стільника. Віртуальний ID 306 стільника, таким чином, ідентифікує пристрій 308 антен швидше, ніж індивідуальні антени 308А-308Е. У щонайменше одному аспекті розкриття предмета винаходу, піднабори багатоантенного пристрою 308 можуть бути пов'язані з окремим віртуальним ID (306) стільника, відмінним від віртуального ID 306 стільника, виділеного для всіх антен пристрою 308, а також відмінним від відповідних ID стільника фізичного рівня відповідних антен 308А-308Е. Таким чином, як приклад, піднабір антен, що містить передавач 308А і передавач 308В, може мати віртуальний ID (306) стільника, який відрізняє цей піднабір антен 308А, 308В від інших придатних антенних піднаборів пристрою 308, відрізняє піднабір антен 308А, 308В від пристрою 308 загалом, а також відрізняє піднабір антен 308А, 308В від відповідних антен 308А і 308В, що містять даний піднабір. Відповідно, різні піднабори набору антен 308А-308Е можуть бути пов'язані з одним або більше віртуальними ID стільника піднабору, а також з віртуальним ID 306 стільника, що ідентифікує пристрій 308, на доповнення до ID стільника фізичного рівня, що ідентифікує індивідуальну антену (308А-308Е). Багатоадресний пристрій 308 може містити антени, використовувані в різних типах багатоантенного зв'язку, включаючи зв'язок MISO, зв'язок SIMO або зв'язок МІМО, або подібні ним. По прийомі копії опорного сигналу і віртуального ID 306 стільника (або, наприклад, відповідного віртуального ID стільника піднабору), антена 308А-308Е може відображати копію опорного сигналу на ресурси бездротового каналу. Як описано в цьому документі, дане відображення може залежати від віртуального ID 306 стільника так, щоб кожна антена багатоантенного пристрою 308, що передає компонентний сигнал сигналу багатоантенного зв'язку, мала один і той же опорний сигнал - відображення ресурсу. Відповідно, термінал, що приймає дані компонентні сигнали, може ідентифікувати такі компоненти як частину загального багатоантенного зв'язку, основаного на загальному відображенні ресурсів. Таким чином, переваги рандомізації і декодування, забезпечувані за допомогою основаного на ID стільника відображення ресурсу, можуть бути використані в поєднанні з багатоантенним зв'язком. Фіг. 4 зображує структурну діаграму зразкової системи 400, що забезпечує бездротовий зв'язок між бездротовою точкою доступу 402 і бездротовим UE 404. Бездротова точка доступу 402 може використовувати пристрій 406 відображення сигналу з метою генерування опорного сигналу і призначення символів опорного сигналу для ресурсів бездротового каналу низхідної лінії зв'язку як функції ID стільника, пов'язаного з бездротовою точкою доступу 402. Потрібно в повній мірі розуміти, що пристрій 406 відображення сигналу може бути по суті схожим з пристроєм 102 відображення сигналу, описаним на фіг. 1, раніше. Опорний сигнал може передаватися бездротовим шляхом за допомогою бездротової точки доступу 402 на виділених ресурсах каналу. У деяких аспектах, ресурси каналу можуть містити широкомовні ресурси каналу (наприклад, для специфічних для стільника опорних сигналів), широкомовні ресурси MBSFN (наприклад, для специфічних для стільника опорних сигналів MBSFN) або одноадресні ресурси каналу (наприклад, для специфічних для UE опорних сигналів). UE 404 може приймати сигнали, що передаються бездротовою точкою доступу 402, і декодувати дані сигнали з метою вичленовування символів опорного сигналу, що містяться в них. Більш конкретно, UE 404 може використовувати пристрій 408 декодування сигналу для аналізу і декодування бездротових сигналів, одержаних приймальною антеною UE 404. 11 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій 408 декодування сигналу може містити модуль 410 синтаксичного розбору, який аналізує декодовані символи в прийнятих сигналах. Більше того, модуль 410 синтаксичного розбору може бути сконфігурований з можливістю ідентифікації інструкцій всередині декодованих символів, що стосуються одного або більше виділених опорних сигналів. Наприклад, дані інструкції можуть специфікувати, чи включений в прийнятий сигнал опорний сигнал, який стосується зв'язку, що задіює UE 404. Більше того, інструкції можуть специфікувати блок ресурсу, в якому міститься такий опорний сигнал, а також інструкції для декодування даного опорного сигналу. У щонайменше декількох аспектах розкриття предмета винаходу, інструкції можуть міститися в передачі повідомлень більш високого рівня (наприклад, передачі повідомлень рівня 2 або передачі повідомлень рівня 3). Відповідно до ще інших аспектів, модуль 410 синтаксичного розбору може використовувати інструкції з метою ідентифікації опорного сигналу як загального опорного сигналу, такого як більш специфічний для стільника опорний сигнал, або виділеного опорного сигналу, такого як специфічний для стільника опорний сигнал MBSFN або специфічний для UE опорний сигнал. Інструкції декодування, і додатково тип сигналу, забезпечуються для модуля аналізу 412. Додатково до вищезгаданого, модуль аналізу 412 може бути сконфігурований з можливістю декодування опорного сигналу, ідентифікованого за допомогою модуля 410 синтаксичного розбору. У деяких аспектах модуль аналізу 412 може використовувати для декодування функцію ID стільника, пов'язаного з бездротовою точкою доступу 402 (наприклад, який одержаний з керуючого сигналу або сигналу синхронізації, переданого за допомогою точки доступу 402, або міститься всередині інструкцій, ідентифікованих за допомогою модуля 410 синтаксичного розбору). Будучи декодованим, опорний сигнал може бути використаний в декодуючому трафіку або іншій передачі повідомлень, включеній в сигнали, що передаються бездротовою точкою доступу 402. Фіг. 5 ілюструє структурну діаграму зразкової системи 500 відповідно до аспектів розкриття предмета винаходу. Більш конкретно, система 500 може містити базову станцію 502, сконфігуровану з можливістю передачі бездротових опорних сигналів на основі, щонайменше частково, ID стільника, пов'язаного з базовою станцією 502. Більш точно, базова станція 502 може відображати опорні сигнали в ресурси бездротового каналу як функцію ID стільника. Дана функція ID стільника може призначати ресурси сигналу способом, залежним від ID стільника. У деяких аспектах, різні функції ID стільника можуть бути використані за допомогою базової станції 502 для відображення різних типів опорних сигналів. Різні функції відображення можуть викликати шумову рандомізацію між одним типом опорного сигналу і іншим типом опорного сигналу, а також викликати шумову рандомізацію для опорних сигналів при порівнянні з іншими сигналами, що передаються базовою станцією 502. Базова станція 502 (наприклад, точка доступу, …) може містити приймач 510, який одержує бездротові сигнали від одного або більше UE 504 через одну або більше приймальних антен 506, і передавач 530, який відправляє кодовані/модульовані бездротові сигнали, забезпечувані модулятором 528, на одне або більше UE 504 через передавальну(і) антену(и) 508. Приймач 510 може одержувати інформацію від приймальних антен 506 і може додатково містити одержувач сигналу (не показаний), що приймає дані висхідної лінії зв'язку, що передаються одним або декількома UE 504. Додатково, приймач 510 є оперативно зв'язаним з демодулятором 512, демодулюючим прийняту інформацію. Демодульовані символи аналізуються за допомогою процесора 514 даних. Процесор 514 даних сполучений з пам'яттю 516, що зберігає інформацію, яка стосується функцій, забезпечуваних або виконуваних за допомогою базової станції 502. У одному прикладі, збережувана інформація може містити правила або протоколи для синтаксичного розбору бездротових сигналів, забезпечуваних одним або більше з UT 504. Додатково до вищезазначеного, процесор 514 даних може бути сполучений зі сховищем 532 даних, що зберігає інформацію, яка стосується кодування бездротових сигналів на основі ID 536 стільника, пов'язаного з базовою станцією 502. Більш конкретно, дане сховище 532 даних може містити одну або більше функцій 534 для відображення опорних сигналів в ресурси каналу низхідної лінії зв'язку, основані на ID 536 стільника. На доповнення до вищевикладеного, базова станція 502 може містити обчислювальний модуль 518 для генерування послідовностей символів для опорних сигналів, що передаються за допомогою базової станції 502. Додатково, з метою призначення символів опорного сигналу для бездротового каналу може бути використаний модуль 520 відображення. Даний модуль 520 відображення може містити блок ресурсу від модуля 522 призначення, на основі антенного порту, використовуваного з метою передачі опорного сигналу. Додатково, модуль 524 ресурсу може вибирати конкретну функцію 534 для призначення, додатково на основі конкретного 12 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 використовуваного антенного порту або на основі типу опорного сигналу, виділеного для передачі. У щонайменше одному аспекті розкриття предмета винаходу, базова станція 502 може додатково містити модуль 526 розподілу для генерування копій опорних сигналів, для багатоантенної передачі. У такому випадку, може бути використаний віртуальний ID стільника, пов'язаний з набором передавальних антен (508), з метою забезпечення загального залежного від ID стільника відображення для відповідних компонентів багатоантенної передачі. Відповідно, приймальне UE 504 може відрізняти відповідні компоненти від інших бездротових сигналів, що передаються базовою станцією 502, на основі загального залежного від ID стільника відображення. Фіг. 6 зображує структурну діаграму зразкової системи, що містить UE 602, сконфігуроване з можливістю бездротового зв'язку відповідно до аспектів розкриття предмета винаходу. UE 602 може бути сконфігуроване з можливістю бездротового з'єднання з однією або більше базовими станціями 604 (наприклад, точкою доступу) бездротової мережі. На основі такої конфігурації UE 602 може приймати бездротові сигнали від базової станції (504) на каналі лінії прямого зв'язку і відповідати за допомогою бездротових сигналів на каналі лінії зворотного зв'язку. На доповнення, UE 602 може містити інструкції, збережені в пам'яті 614, для аналізу прийнятих бездротових сигналів, вичленовування інструкцій з проаналізованих сигналів, що ідентифікують належні опорні сигнали, або подібні ним, як описано в цьому документі. UE 602 включає щонайменше одну антену 606 (наприклад, бездротовий передавальний/приймальний інтерфейс або групу таких інтерфейсів, що містять вхідний/вихідний інтерфейс), яка приймає сигнал, і приймач(і) 608, що виконує(ють) звичайні дії (наприклад, фільтрацію, посилення, перетворення з пониженням і так далі) на прийнятому сигналі. Звичайно, антена 606 і передавач 624 (що спільно розглядаються як трансивер) можуть бути сконфігуровані з можливістю полегшення обміну бездротовими даними з базовою(ими) станцією(ями) 604. Антена 606 і приймач(і) 608 можуть також бути сполучені з демодулятором 610, який може демодулювати прийняті символи і забезпечувати такі сигнали на процесор(и) 612 даних для оцінки. Потрібно в повній мірі розуміти, що процесор(и) 612 даних може (можуть) керувати або співвідносити один або більше компонентів (606, 608, 610, 614, 616, 618, 620, 622, 624) UE 602. Додатково, процесор(и) 612 даних може (можуть) виконувати один або більше модулів, додатків, підпрограм або подібних ним (616, 618, 620), що містять інформацію або керуючі елементи, які стосуються виконання функцій UE 602. Наприклад, такі функції можуть включати одержання ID стільника для базової(их) станції(ій) 604, використання даного ID стільника для декодування опорних сигналів, що передаються за допомогою базової(их) станції(ій) 604, або подібні дії, як описано в цьому документі. Додатково, пам'ять 614 UE 602 є оперативно сполученою з процесором(ами) 612 даних. Пам'ять 614 може зберігати дані, виділені для передачі, прийому і інших подібних дій, а також інструкції, придатні для здійснення бездротового зв'язку з віддаленим пристроєм (504). Більш конкретно, дані інструкції можуть бути використані з метою виконання різних функцій, описаних вище або ще де-небудь в цьому документі. Додатково, пам'ять 614 може зберігати модулі, додатки, підпрограми і так далі (616, 618, 620), виконувані за допомогою процесора(ів) 612 даних, вище. Додатково, UE 602 може містити модуль 616 синтаксичного розбору, який ідентифікує інструкцію всередині прийнятого бездротового сигналу, що стосується виділеного опорного сигналу, який передається за допомогою базової(их) станції(ій) 604. У деяких аспектах, дана інструкція специфікується в сигнальному протоколі більш високого рівня, використовуваному базовою(ими) станцією(іями) 604, такому як протокол нефізичного рівня. На основі інструкції, модуль 616 синтаксичного розбору може визначати місцеположення опорного сигналу всередині прийнятого бездротового сигналу і може додатково визначати, чи є даний сигнал сигналом MBSFN або специфічним для UE сигналом. UE 602 може використовувати модуль 618 аналізу з метою декодування виділеного опорного сигналу як функції ID базової(их) станції(ій) 604. У деяких аспектах, модуль 620 вибору може забезпечувати модуль 618 аналізу першою функцією ID базової станції для декодування специфічного для UE опорного сигналу. Додатково, модуль 620 вибору може забезпечувати модуль 618 аналізу другою функцією ID базової станції для декодування опорного сигналу MBSFN, в таких аспектах. У щонайменше одному аспекті, перша і друга функції ID базової станції можуть використовувати загальне ресурсне зміщення на основі ID базової станції. У іншому аспекті, перша і друга функції можуть використовувати різні ресурсні зміщення на основі ID базової станції для декодування сигналів. 13 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно до конкретних аспектів, UE 602 може також використовувати модуль 618 аналізу з метою декодування специфічного для стільника опорного сигналу, включеного в прийнятий бездротовий сигнал. У таких аспектах, модуль вибору може забезпечувати декодуючу функцію, залежно від ID базової станції, для декодування специфічного для стільника опорного сигналу. Така декодуюча функція може бути схожою з першою і другою функціями ID базової станції або відмінною від будь-якої з цих функцій. Вищезгадані системи були описані з урахуванням взаємодії між декількома компонентами, модулями і/або інтерфейсами зв'язку. Потрібно в повній мірі розуміти, що такі системи і компоненти/модулі/інтерфейси можуть включати ці компоненти або підкомпоненти, специфіковані в цьому документі, деякі зі специфікованих компонентів або підкомпонентів і/або додаткові компоненти. Наприклад, система могла б включати UE 404, сполучене з пристроєм 408 декодування сигналу, і бездротову точку доступу 402, сполучену з пристроєм 102 відображення сигналу, що містить систему 200, або різні комбінації цих або інших компонентів. Підкомпоненти могли б також бути виконані як компоненти, сполучені у вигляді зв'язку з іншими компонентами, швидше ніж включені у вихідні компоненти. Додатково, повинно бути зазначено, що один або більше компонентів могли б бути скомбіновані в один компонент, який забезпечує комплексну функціональність. Наприклад, обчислювальний модуль 106 може включати модуль 308 відображення, або навпаки, для полегшення генерування опорного сигналу і відображення опорного сигналу на ресурси бездротового каналу у вигляді одного компонента. Дані компоненти можуть також взаємодіяти з одним або більше іншими компонентами, не описаними більш конкретно в цьому документі, але відомими фахівцям в галузі техніки. Більше того, як буде в повній мірі зрозуміло, різні частини розкритих систем вище і способів нижче можуть включати або складатися зі штучного інтелекту або знань або компонентів на основі правил, підкомпонентів, процесів, засобів, методів або механізмів (наприклад, методів опорних векторів, нейтральних мереж, експертних систем, Байєсівських мереж довір'я, нечіткої логіки, підпрограм злиття даних, класифікаторів, …). Такі компоненти, в числі іншого і на доповнення до вже описаних в цьому документі, можуть автоматизувати певні механізми або процеси з метою зробити частини систем і способів більш адаптивними, а також дієвими і інтелектуальними. Беручи до уваги зразкові системи, описані вище, методики, які можуть бути виконані відповідно до предмета винаходу, що розкривається, будуть краще зрозумілі з посиланням на блок-схеми послідовності операцій за фіг. 7-10. У той час як, з метою простоти пояснення, дані методики показані і описані як група блоків, повинно бути в повній мірі зрозумілим, що заявлений предмет винаходу не обмежується порядком даних блоків, оскільки деякі блоки можуть виконуватися в інших порядках і/або одночасно з іншими блоками з тих, які зображені і описані в цьому документі. Більше того, не всі проілюстровані блоки можуть вимагатися для виконання методів, описаних в цьому документі. Додатково, потрібно додатково в повній мірі розуміти, що методи, які розкриваються в цьому документі і протягом даного опису винаходу, здатні зберігатися на продукті виробництва з метою полегшення переміщення і переведення таких методик на комп'ютери. Термін "продукт виробництва", як він використовується, призначений охоплювати комп'ютерну програму, доступну з будь-якого зчитуваного комп'ютером пристрою, пристрою в з'єднанні з носієм або з середовища зберігання. Фіг. 7 зображує блок-схему послідовності операцій зразкового методу 700 для специфічного для стільника відображення сигналу відповідно до аспектів розкриття предмета винаходу. На етапі 702, спосіб 700 може використовувати процесор даних з метою генерування послідовності для виділеного опорного сигналу. Дана послідовність може містити, наприклад, двовимірну послідовність, згенеровану з двовимірного алгоритму послідовності або матриці. Більше того, дана послідовність може бути основана на стандартному циклічному префіксі такого алгоритму, або на розширеному зміщеному префіксі, як описано в цьому документі або відомо в рівні техніки. Більше того, послідовність може бути згенерована для специфічного для стільника виділеного опорного сигналу MBSFN або для специфічного для UE виділеного опорного сигналу. У одному аспекті розкриття предмета винаходу, для сигналу MBSFN і специфічного для UE сигналу може бути використаний загальний алгоритм послідовності. У іншому аспекті, для генерування сигналу MBSFN і специфічного для UE сигналу, відповідно, можуть бути використані окремі алгоритми послідовності. На етапі 704 спосіб 700 може використовувати процесор даних з метою відображення символів згенерованої послідовності на ресурси бездротового каналу. Більше того, дане відображення може бути основане на ID стільника. Наприклад, відображення може використовувати ID стільника з метою визначення місцеположення тону символу в частотній піднесучій, підкадру сигналу, набору кодів CDMA або набору символів OFDM бездротового 14 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 60 сигналу. У щонайменше одному аспекті, ID стільника може бути використаний з метою зміщення відображення ресурсу по частоті, часу або іншому ресурсу каналу. Відповідно, для відображеного опорного сигналу на основі ID стільника може бути забезпечена сигнальна рандомізація. Термінал, що приймає перетворену послідовність, може декодувати символи за допомогою використання придатної декодуючої функції, також основаної на ID стільника. Даний термінал потім може використовувати даний опорний сигнал для декодування інших даних всередині бездротового сигналу, таких як дані каналу керування, дані керування або синхронізації, дані трафіку, мультимедійні дані, широкомовні дані, одноадресні дані і так далі. Фіг. 8 ілюструє блок-схему послідовності операцій зразкового методу 800 для перетворення опорних сигналів в ресурси бездротового каналу. На етапі 802 спосіб 800 може одержувати потік символів опорного сигналу для кодування. На етапі 804 спосіб 800 може визначати тип опорного сигналу, виділеного для генерування з потоку. Приклади можуть включати загальні опорні сигнали або виділені опорні сигнали. На етапі 806 спосіб 800 може ідентифікувати кодуючу функцію, придатну для типу опорного сигналу. На етапі 808 проводиться визначення, чи призначений опорний сигнал для одноантенного або багатоантенного зв'язку. У ситуації призначення для одноантенного зв'язку, спосіб 800 може перейти на етап 810; в іншому випадку, спосіб 800 може перейти до етапу 816. На етапі 810 спосіб 800 може одержувати ID стільника для стільника, що передає опорний сигнал. На етапі 812 спосіб 800 може відображати потік символів опорного сигналу на ресурси бездротового каналу, основані, щонайменше частково, на ID стільника і ідентифікованій кодуючій функції. На етапі 814, спосіб 800 може передавати одноантенний опорний сигнал на ресурси бездротового каналу, визначені на етапі 812. На етапі 816 спосіб 800 може генерувати копії потоку символів опорного сигналу для розподілу на різні антени багатоантенного зв'язку. На етапі 818 спосіб 800 може одержувати віртуальний ID стільника, що представляє набір антен, задіяних в багатоантенному зв'язку. На етапі 820 спосіб 800 може відображати відповідні символи опорного сигналу в ресурси бездротового каналу на основі, щонайменше частково, функції віртуального ID стільника. На етапі 822 спосіб 800 може розподіляти відображені опорні сигнали на відповідні антени багатоантенного зв'язку з метою полегшення передачі сигналу. Фіг. 9 зображує блок-схему послідовності операцій зразкового методу 900 відповідно до аспектів розкриття предмета винаходу. На етапі 902 спосіб 900 може використовувати процесор даних з метою аналізу бездротових символів прийнятого бездротового сигналу. На етапі 904 спосіб 900 може використовувати даний процесор даних з метою ідентифікації інструкції опорного сигналу, що міститься всередині прийнятого бездротового сигналу. У одному аспекті розкриття предмета винаходу, дана інструкція опорного сигналу може являти собою повідомлення сигнального протоколу другого і третього рівня. На етапі 906 спосіб 900 може додатково ідентифікувати тип опорного сигналу, що ідентифікується за допомогою інструкції. Даний тип може включати загальний опорний сигнал або виділений опорний сигнал. Додатково, на етапі 908 спосіб 900 може використовувати процесор даних з метою декодування опорного сигналу на основі передавального ID стільника. Декодування опорного сигналу може відбуватися відповідно до інструкції, визначеної на етапі 904. Більше того, на етапі 910 спосіб 900 може додатково декодувати загальний опорний сигнал, що міститься в прийнятому бездротовому сигналі. Декодування загального опорного сигналу може бути виконане як друга функція передавального ID стільника. Більш конкретно, дана друга функція може специфікувати зміщення ресурсу для загального опорного сигналу, схоже з або відмінне від зміщення ресурсу, використовуваного для декодування опорного сигналу. Фіг. 10 ілюструє блок-схему послідовності операцій зразкового методу 1000 відповідно до додаткових аспектів розкриття предмета винаходу. На етапі 1002 спосіб 1000 може використовувати процесор даних з метою генерування набору елементів ресурсу загального опорного сигналу. Додатково, дані елементи ресурсу загального опорного сигналу можуть містити специфічну кількість загальних ресурсних символів. На етапі 1004 спосіб 1000 може використовувати процесор даних з метою генерування набору елементів ресурсу виділеного опорного сигналу. Більше того, дані елементи ресурсу виділеного опорного сигналу можуть містити конкретну кількість виділених ресурсних символів, відмінну від специфічної кількості загальних ресурсних символів. На етапі 1006 спосіб 1000 може додатково призначати різну потужність для передачі щонайменше одного елемента виділеного сигналу, в порівнянні з потужністю, виділеною для передачі щонайменше одного з елементів загального сигналу. Фіг. 11 і фіг. 12 зображують структурні діаграми зразкових систем 1100, 1200 для, відповідно, кодування і декодування виділених опорних сигналів як функції ID стільника, відповідно до аспектів розкриття предмета винаходу. Наприклад, системи 1100 і 1200 можуть 15 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 60 постійно знаходитися, щонайменше частково, всередині мережі бездротового зв'язку і/або всередині передавача, такого як вузол, базова станція, точка доступу, користувацький термінал, персональний комп'ютер, сполучений з картою мобільного інтерфейсу, або подібні ним. Повинно бути в повній мірі зрозумілим, що системи 1100 і 1200 представлені як такі, що включають функціональні блоки, які можуть бути функціональними блоками, які представляють функції, виконувані за допомогою процесора, програмного забезпечення або комбінації того і іншого (наприклад, вбудованого програмного забезпечення). Система 1100 може містити модуль 1102 для використання процесора даних з метою генерування послідовності для виділеного опорного сигналу. Додатково, система 1100 може містити модуль 1104 для використання процесора даних з метою відображення символів послідовності виділеного опорного сигналу на ресурси бездротового сигналу на основі, щонайменше частково, функції ID стільника, що передає виділений опорний сигнал. Додатково до вищезгаданого, система 1100 може містити один або більше наборів додаткових модулів 1106, 1108, 1110 і 1112. Більш конкретно, система 1100 може додатково містити модуль 1106 для відображення символів загального опорного сигналу на інші ресурси бездротового каналу. Система 1100 може додатково використовувати модуль 1108 для зміщення відображення символу по частоті як функції ID стільника. Більше того, система 1100 може додатково містити модуль 1110 для розподілу опорного сигналу (наприклад, загального опорного сигналу або виділеного опорного сигналу) на відповідні антени багатоантенного пристрою. Система 1100 може додатково використовувати модуль 1112 для установки віртуального ID стільника для багатоантенного пристрою з метою відображення розподілених опорних сигналів на загальні ресурси бездротового сигналу, специфікованого за допомогою функції віртуального ID стільника. Система 1200 може містити модуль 1202 для використання процесора даних з метою аналізу символів прийнятого бездротового сигналу. Більше того, система 1200 може містити модуль 1204 для ідентифікації інструкції сигналу від проаналізованих символів, що стосуються опорного сигналу, всередині даного бездротового сигналу. Дана інструкція сигналу може бути використана, наприклад, для локалізації опорного сигналу всередині проаналізованих символів і специфікації функції ID стільника для декодування опорного сигналу. На доповнення до вищевикладеного, система 1200 може містити модуль 1206 для використання функції ID стільника для декодування символів опорного сигналу, основаних на ідентифікованій інструкції сигналу. У деяких аспектах розкриття предмета винаходу, система 1200 може додатково містити модуль 1208 для використання функції ID стільника для декодування загального опорного сигналу, ідентифікованого за допомогою інструкції сигналу. Альтернативно, система 1200 може додатково містити модуль 1210 для використання зміщеної по частоті варіації функції ID стільника, що декодує загальний опорний сигнал. Фіг. 13 зображує структурну діаграму зразкової системи 1300 для генерування символів опорного сигналу відповідно до аспектів розкриття предмета винаходу. Наприклад, система 1300 може постійно знаходитися, щонайменше частково, всередині мережі бездротового зв'язку і/або всередині передавача, такого як вузол, базова станція, точка доступу, користувацький термінал, персональний комп'ютер, сполучений з картою мобільного інтерфейсу, або подібні ним. Повинно бути в повній мірі зрозумілим, що система 1300 представлена як така, що включає функціональні блоки, які можуть бути функціональними блоками, які представляють функції, виконувані за допомогою процесора, програмного забезпечення або комбінації того і іншого (наприклад, вбудованого програмного забезпечення). Система 1300 може містити модуль 1302 для використання процесора даних з метою генерування набору елементів ресурсу загального опорного сигналу, що містять деяку кількість загальних ресурсних сигнальних елементів. Додатково, система 1300 може містити модуль 1304 для використання процесора даних з метою генерування набору елементів ресурсу виділеного опорного сигналу, що містять деяку кількість виділених ресурсних сигнальних елементів. У щонайменше декількох аспектах розкриття предмета винаходу, модуль 1304 може генерувати різну кількість виділених ресурсних сигнальних елементів в порівнянні з кількістю загальних ресурсних сигнальних елементів, генерованих за допомогою модуля 1302. Додатково до вищезгаданого, система 1300 може додатково містити модуль 1306 для використання різної потужності передачі для передачі щонайменше одного елемента виділеного опорного сигналу в порівнянні з потужністю, використовуваною для передачі щонайменше одного елемента заіального опорного сигналу. Фіг 14 зображує структурну діаграму зразкової системи 1400, здатної полегшити бездротовий зв'язок відповідно до деяких аспектів, що розкриваються в цьому документі. На низхідній лінії зв'язку, в точці доступу 1405, процесор 1410 передачі (ТХ) даних приймає, 16 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 60 форматує, кодує, чергує і модулює (або відображає на символи) дані трафіку, а також забезпечує символи модуляції ("символи даних"). Модулятор 1415 символу приймає і обробляє символи даних і керуючі символи і забезпечує потік символів. Модулятор 1415 символу мультиплексу є дані і керуючі символи і забезпечує їх на блок 1420 передавача (TMTR). Кожний символ передачі може являти собою символ даних, керуючий символ або нульове значення сигналу. Керуючі символи можуть відправлятися безперервно в кожний символьний період. Керуючі символи можуть бути мультиплексовані з частотним розділенням (FDM), мультиплексовані з ортогональним частотним розділенням (OFDM), мультиплексовані з часовим розділенням (TDM), мультиплексовані з кодовим розділенням (CDM) або з використанням придатної комбінації цих або схожих методів модуляції і/або передачі. TMTR 1420 приймає і перетворює потік символів в один або більше аналогових сигналів і додатково обробляє (наприклад, посилює, фільтрує і частотно перетворює з підвищенням) дані аналогові сигнали з метою генерування сигналу низхідної лінії зв'язку, придатного для передачі по бездротовому каналу. Даний сигнал низхідної лінії зв'язку потім передається через антену 1425 на термінали. На терміналі 1430, антена 1435 приймає сигнал низхідної лінії зв'язку і забезпечує прийнятий сигнал на блок 1440 приймача (RCVR). Блок 1440 приймача обробляє (наприклад, фільтрує, посилює і частотно перетворює з пониженням) даний прийнятий сигнал і оцифровує даний відрегульований сигнал з метою одержання вибірок. Демодулятор 1445 символу демодулює і забезпечує прийняті керуючі символи на процесор 1450 для оцінки каналу. Демодулятор 1445 символу додатково приймає оцінку частотної характеристики для низхідної лінії зв'язку від процесора 1450, виконує демодуляцію даних на прийнятих символах даних з метою одержання оцінок символів даних (які є оцінками переданих символів даних) і забезпечує оцінки символів даних на процесор 1455 прийому даних, який демодулює (тобто зворотно відображає символи), зворотно перемежовує і декодує оцінки символів даних з метою відновлення переданих даних трафіку. Обробка за допомогою демодулятора 1445 символу і процесора 1455 прийому даних є комплементарною обробці за допомогою модулятора 1415 і процесора 1410 передачі даних, відповідно, на точці доступу 1405. На висхідній лінії зв'язку процесор 1460 передачі (ТХ) даних обробляє дані трафіку і забезпечує символи даних. Модулятор 1465 символу приймає і мультиплексує дані символи даних за допомогою керуючих символів, виконує модуляцію і забезпечує потік символів. Блок 1470 передавача потім приймає і обробляє даний потік символів з метою генерування сигналу висхідної лінії зв'язку, доступу, що передається за допомогою антени 1435 на точку 1405. Більш конкретно, даний сигнал висхідної лінії зв'язку може знаходитися відповідно до вимог SC-FDMA і може включати механізми стрибкоподібної зміни частоти, як описано в цьому документі. У точці доступу 1405 сигнал висхідної лінії зв'язку від термінала 1430 приймається за допомогою антени 1425 і обробляється за допомогою блока 1475 приймача з метою одержання вибірок. Демодулятор 1480 символу потім обробляє дані вибірки і забезпечує прийняті керуючі символи і оцінки символу даних для висхідної лінії зв'язку. Процесор 1485 прийому (RX) даних обробляє дані оцінки символу даних з метою відновлення даних трафіку, переданих за допомогою термінала 1430. Процесор 1490 виконує оцінку каналу для кожного активного термінала, що передає на висхідній лінії зв'язку. Множина терміналів може передавати керуючий сигнал одночасно на висхідній лінії зв'язку на своїх відповідних виділених наборах керуючих піддіапазонів, де дані керуючі набори піддіапазонів можуть чергуватися. Процесори 1490 і 1450 направляють (наприклад, керують, координують, контролюють і т. д.) виконання операцій на точці доступу 1405 і терміналі 1430, відповідно. Відповідні процесори 1490 і 1450 можуть бути пов'язані з блоками пам'яті (не показані), які зберігають програмні коди і дані. Процесори 1490 і 1450 можуть також виконувати обчислення з метою одержання оцінок частотних і імпульсних характеристик для висхідної лінії зв'язку і низхідної лінії зв'язку, відповідно. Для системи множинного доступу (наприклад, SC-FDMA, FDMA, OFDM, CDMA, TDMA і т. д.) множина терміналів може одночасно передавати дані на висхідній лінії зв'язку. Для такої системи, керуючі піддіапазони можуть спільно використовуватися серед різних терміналів. Методи оцінки каналу можуть бути використані у випадках, коли керуючі піддіапазони для кожного термінала заповнюють весь діючий діапазон (можливо, крім границь діапазону). Така структура керуючого піддіапазону була б бажаною для одержання рознесення по частоті для кожного термінала. Методи, описані в цьому документі, можуть бути виконані за допомогою різних засобів. Наприклад, ці методи можуть бути виконані у вигляді апаратного обладнання, програмного забезпечення або комбінації того і іншого. Для виконання у вигляді апаратного обладнання, яке може бути цифровим, аналоговим або і цифровим, і аналоговим, оброблювальні блоки, використовувані для оцінки каналу, можуть бути виконані всередині 17 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 60 однієї або більше інтегральних схем прикладної орієнтації (ASIC), цифрових сигнальних процесорів (DSP), цифрових сигнальних оброблювальних пристроїв (DSPD), програмовних логічних пристроїв (PLD), програмованих користувачем вентильних матриць (FPGA), процесорів, контролерів, мікроконтролерів, мікропроцесорів, інших електронних блоків, виконаних з можливістю виконання функцій, описаних в цьому документі, або їх комбінації. У ситуації з програмним забезпеченням, виконання може проводитися через модулі (наприклад, процедури, функції і так далі), які виконують функції, описані в цьому документі. Коди програмного забезпечення можуть зберігатися в блоці пам'яті і виконуватися за допомогою процесорів 1490 і 1450. Фіг. 15 ілюструє систему 1500 бездротового зв'язку з множиною базових станцій (BS) 1510 (наприклад, бездротових точок доступу, пристроїв бездротового зв'язку) і множиною терміналів 1520 (наприклад, AT), використовуваних в зв'язку з одним або більше аспектами. BS (1510) звичайно являє собою стаціонарну станцію, яка обмінюється даними з терміналами, і може також називатися точкою доступу, вузлом В або деяким іншим терміном. Кожна BS 1510 забезпечує покриття зв'язку для конкретної географічної області або області покриття, проілюстрованої як три географічні області на фіг. 15, позначені 1502а, 1502b і 1502с. Термін "стільник" може стосуватися BS або її географічної області залежно від контексту, в якому даний термін використовується. З метою поліпшення пропускної здатності системи, географічна область/область покриття BS може бути розділена на множину більш дрібних областей (наприклад, три більш дрібні області, відповідно до стільника за фіг. 15), 1502а, 1502b і 1502с. Кожна більш дрібна область (1502а, 1502b, 1502c) може обслуговуватися за допомогою відповідної підсистеми базового трансивера (BTS). Термін "сектор" може стосуватися BTS або його області покриття залежно від контексту, в якому даний термін використовується. Для секторизованого стільника, BTS для всіх секторів цього стільника звичайно є суміщеними всередині базової станції для стільника. Методи передачі даних, описані в цьому документі, можуть бути використані для системи з секторизованими стільниками, а також для системи з несекторизованими стільниками. Для простоти, в описі предмета винаходу, якщо не специфікований іншим чином, термін "базова станція" звичайно використовується для стаціонарної станції, обслуговуючої сектор, а також для стаціонарної станції, обслуговуючої стільник. Термінали 1520 звичайно є розосередженими по системі, і кожний термінал 1520 може бути стаціонарним або мобільним. Термінали 1520 можуть також називатися мобільною станцією, користувацьким обладнанням, користувацьким пристроєм, пристроєм бездротового зв'язку, терміналом доступу, користувацьким терміналом або деяким іншим терміном. Термінал 1520 може являти собою бездротовий пристрій, стільниковий телефон, персональний цифровий помічник (PDA), карту бездротового модема і так далі. Кожний термінал 1520 може обмінюватися даними з нульовою кількістю, з однією або з множиною BS 1510 на низхідній лінії зв'язку (наприклад, FL) і висхідній лінії зв'язку (наприклад, RL) в будь-який визначений момент. Низхідна лінія зв'язку стосується лінії зв'язку від базових станцій до терміналів, а висхідна лінія зв'язку стосується лінії зв'язку від терміналів до базових станцій. Для централізованої архітектури, системний контролер 1530 сполучається з базовими станціями 1510 і забезпечує координацію і керування для BS 1510. Для розподіленої архітектури, BS 1510 можуть обмінюватися даними одна з одною так, як це необхідно (наприклад, шляхом дротової або бездротової мережі зворотного зв'язку, що з'єднує BS 1510 за допомогою зв'язку). Передача даних на лінії прямого зв'язку часто відбувається від однієї точки доступу на один термінал доступу, на максимальній або близькій до максимальної швидкості передачі даних, яка може підтримуватися за допомогою лінії прямого зв'язку або системою зв'язку. Додаткові канали лінії прямого зв'язку (наприклад, керуючий канал) можуть передаватися від множини точок доступу на один термінал доступу. Обмін даними по лінії зворотного зв'язку може відбуватися від одного термінала доступу на одну або більше точок доступу. Фіг. 16 являє собою ілюстрацію планованого або напівпланованого середовища 1600 бездротового зв'язку, відповідно до різних аспектів. Система 1600 може містити одну або більше BS 1602 в одному або більше стільниках і/або секторах, які приймають, передають, повторюють і так далі сигнали бездротового зв'язку один одному і/або на один або більше мобільних пристроїв 1604. Як проілюстровано, кожна BS 1602 може забезпечувати покриття зв'язку для конкретної географічної області, проілюстрованої як чотири географічні області, позначені 1606а, 1606b, 1606c і 1606d. Кожна BS 1602 може містити ланцюг передавачів і ланцюг приймачів, кожний з яких, в свою чергу, може містити множину компонентів, пов'язаних з передачею і прийомом сигналу (наприклад, процесорів, модуляторів, мультиплексорів, 18 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 демодуляторів, демультиплексорів, антен і т. п., див. фіг. 5), як буде в повній мірі зрозуміло фахівцеві в галузі техніки. Мобільні пристрої 1604 можуть являти собою, наприклад, стільникові телефони, смартфони, лептопи, портативні пристрої зв'язку, портативні обчислювальні пристрої, супутникове радіо, системи глобального позиціонування, PDA або будь-який інший придатний пристрій для обміну даними по бездротовій мережі 1600. Система 1600 може бути використана в поєднанні з множиною аспектів, описаних в цьому документі, з метою полегшення кодування і декодування опорних сигналів в бездротових мережах як функції ID стільника, як викладено в цьому документі. Як використано в розкритті предмета винаходу, терміни "компонент", "система", "модуль" і подібні ним призначені стосуватися пов'язаного із застосуванням комп'ютера логічного об'єкта або апаратного обладнання, програмного забезпечення, програмного забезпечення у виконанні, вбудованого програмного забезпечення, підпрограмного забезпечення, мікрокоду і/або будьякої їх комбінації. Наприклад, модуль, може являти собою, але не обмежуватися цим, процес, що протікає на процесорі, процесор, об'єкт, здійснимий модуль, потік виконання, програму, пристрій і/або комп'ютер. Один або більше модулів можуть постійно знаходитися всередині процесу, потоку виконання; модуль може бути локалізований на одному електронному пристрої або розподілений між двома або більше електронними пристроями. Додатково, ці модулі можуть виконуватися з різних зчитуваних комп'ютером середовищ (носіїв), які мають збережені на них різні структури даних. Модулі можуть обмінюватися даними шляхом локальних або віддалених процесів, таких як відповідно до сигналу, що має один або більше пакетів даних (наприклад, даних з одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі або по мережі, такій як Інтернет, з іншими системами шляхом сигналу). Додатково, компоненти або модулі систем, описаних в цьому документі, можуть бути реорганізовані або доповнені за допомогою додаткових компонентів/модулів/систем з метою полегшення досягнення різних аспектів, цілей, переваг і так далі, описаних з посиланням на них, і не обмежуються конкретними конфігураціями, викладеними в певному кресленні, як буде в повній мірі зрозуміло фахівцям в галузі техніки. Більше того, різні аспекти описуються в цьому документі в зв'язку з UT. UT може також бути названий системою, абонентським блоком, абонентською станцією, мобільною станцією, пристроєм мобільного зв'язку, мобільним пристроєм, віддаленою станцією, віддаленим терміналом, терміналом доступу (AT), користувацьким агентом (UA), користувацьким пристроєм або користувацьким обладнанням (UE). Абонентська станція може являти собою стільниковий телефон, бездротовий телефон, телефон протоколу встановлення сесії (SIP), станцію місцевого радіозв'язку (WLL), персональний цифровий помічник (PDA), портативний пристрій, що має можливість бездротового з'єднання, або інший оброблювальний пристрій, сполучений з бездротовим модемом або схожим механізмом, що полегшує бездротовий зв'язок з оброблювальним пристроєм. У одному або більше ілюстративних варіантах здійснення, описані функції можуть бути виконані у вигляді апаратного обладнання, програмного забезпечення, вбудованого програмного забезпечення, підпрограмного забезпечення, мікрокоду або будь-якої їх придатної комбінації. У випадку виконання у вигляді програмного забезпечення, функції можуть зберігатися або передаватися, як одна або більше інструкцій або код, на зчитуваному комп'ютером носії. Зчитуваний комп'ютером носій включає як комп'ютерний носій зберігання, так і середовище зв'язку, яке включає будь-яке середовище, що полегшує перенесення комп'ютерної програми з одного місця в інше. Носій зберігання може являти собою будь-який фізичний носій, який може бути доступним для комп'ютера. У вигляді прикладу, але не обмеження, такі зчитувані комп'ютером носії інформації можуть містити RAM, ROM, EEPRON, CD-ROM або інший накопичувач на оптичному диску, накопичувач на магнітному диску або інші магнітні запам'ятовуючі пристрої, смарт-карти і пристрої флеш-пам'яті (наприклад, карту, флешкарту, ключовий накопичувач, …), або будь-який інший носій інформації, який може бути використаний для перенесення або зберігання необхідного програмного коду у формі інструкцій або структур даних і який може бути доступний для комп'ютера. Наприклад, у випадку, якщо програмне забезпечення передається від веб-сайта, сервера або іншого віддаленого джерела, використовуючи коаксіальний кабель, оптоволоконний кабель, кабель типу "вита пара", цифрову абонентську лінію (DSL) або бездротові технології, такі як інфрачервоні, радіо- і мікрохвильові, тоді коаксіальний кабель, оптоволоконний кабель, кабель типу "вита пара", DSL або бездротові технології, такі як інфрачервоні, радіо- і мікрохвильові, включаються у визначення носія. Диски (disks і discs), як використано в цьому документі, включають компактдиск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), флопі-диск і 19 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 60 диск blu-ray, де магнітні диски (disks) звичайно відтворюють дані магнітним способом, в той час як оптичні диски (discs) відтворюють дані оптичним способом за допомогою лазерів. У ситуації виконання у вигляді апаратного обладнання, різні ілюстративні логіки, логічні блоки, модулі і схеми оброблювальних блоків, описані в зв'язку з аспектами, що розкриваються в даному винаході, можуть бути виконані або зроблені за допомогою одного або більше ASIC, DSP, DSPD, PLD, FPGA, дискретного вентиля або транзисторної логіки, дискретних компонентів апаратного забезпечення, процесорів загального призначення, контролерів, мікроконтролерів, мікропроцесорів, інших електронних блоків або будь-якої їх комбінації, виконаної з можливістю виконувати функції, описані в даному винаході. Процесор загального призначення може являти собою мікропроцесор, але, альтернативно, даний процесор може бути будь-яким комерційно доступним процесором, контролером, мікроконтролером або механізмом визначення стану. Процесор може також бути виконаний у вигляді комбінації обчислювальних пристроїв, наприклад комбінації процесора DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів в з'єднанні з ядром DSP або будь-якої іншої такої конфігурації. Додатково, щонайменше один процесор може містити один або більше модулів, керованих з метою виконання одного або більше з етапів і/або дій, описаних в даному винаході. Більше того, різні аспекти або ознаки, описані в цьому документі, можуть бути виконані у вигляді способу, пристрою або продукту виробництва з використанням стандартних методів програмування і/або конструювання. Додатково, етапи і/або дії за способом або алгоритму, описаному в зв'язку з аспектами, розкритими в цьому документі, можуть бути здійснені безпосередньо у вигляді апаратного обладнання, в модулі програмного забезпечення, що виконується за допомогою процесора, або у вигляді комбінації першого і другого. Додатково, в деяких аспектах, етапи або дії за способом або алгоритмом можуть постійно зберігатися як щонайменше одне або будь-яка комбінація або набір кодів або інструкцій на машиночитаному носії інформації або зчитуваному комп'ютером носії інформації, який може бути вбудований в комп'ютерний програмний продукт. Термін "продукт виробництва", як він використовується в цьому документі, призначений охоплювати комп'ютерну програму, доступну з будь-якого зчитуваного комп'ютером пристрою або носія. Додатково, термін "ілюстративний" використовується в цьому документі як, такий, що означає "слугує як приклад, варіант або ілюстрація". Будь-який аспект або виконання, описані в цьому документі як "ілюстративні", не обов'язково повинні інтерпретуватися як переважні або більш вигідні відносно інших аспектів або виконань. Швидше, використання терміну "ілюстративний" призначене представляти поняття в конкретному вигляді. Як використано в даній заявці, термін "або" призначений означати включне "або", а не виключне "або". Тобто, якщо це не визначено особливим чином, або не є ясним з контексту, вираз "X використовує А або В" призначений означати будь-яку з природно включених комбінацій. Тобто, якщо X використовує А; X використовує В; або X використовує і А, і В, тоді будь-який з вищевикладених варіантів задовольняє вираз "X використовує А або В". На доповнення, елементи в формі однини, як використано в даній заявці і прикладеній формулі винаходу, звичайно повинні інтерпретуватися як такі, що означають "один або більше" елементів, якщо тільки не визначено іншим чином, або не є ясним з контексту, що це стосується елемента в однині. Більше того, як використано в цьому документі, терміни "робити висновок" або "логічний висновок" загалом стосуються процесу роздуму або виведення станів системи середовища або користувача з набору спостережень, як вони зареєстровані через події або дані. Логічний висновок може бути використаний з метою ідентифікації специфічного контексту або дії або може, наприклад, генерувати розподіл імовірності по станах. Даний логічний висновок може бути імовірнісним, тобто являти собою обчислення розподілу імовірності по станах, що представляють інтерес, на основі розгляду даних і подій. Логічний висновок може також стосуватися методів, використовуваних для формування подій більш високого рівня з набору подій або даних. Такий логічний висновок приводить в результаті до конструювання нових подій або дій з набору зареєстрованих подій і/або збережених даних події, з урахуванням або без кореляції подій в безпосередній часовій близькості, і з урахуванням того, чи походять події і дані від одного або декількох джерел події або даних. Все описане вище включає приклади аспектів заявленого предмета винаходу. Звичайно, не представляється можливим описати кожну можливу комбінацію компонентів або методів з метою опису заявленого предмета винаходу, але звичайний фахівець в галузі техніки може визнати, що можлива множина додаткових комбінацій і варіацій розкритого предмета винаходу. Відповідно, даний розкритий предмет винаходу призначений охоплювати всі такі варіанти, модифікації і варіації, які входять в межі суті і обсягу прикладеної формули винаходу. Більше того, в тій мірі, в якій терміни "включає", "має" або "який має" використовуються або в 20 UA 98221 C2 докладному описі, або у формулі винаходу, такі терміни є включними, подібно терміну "який містить", як термін "який містить" при його використанні інтерпретується як перехідне слово у формулі винаходу. 5 10 15 20 25 30 35 40 45 50 55 60 ФОРМУЛА ВИНАХОДУ 1. Спосіб бездротового зв'язку, який включає: генерацію послідовності для виділеного опорного сигналу для одного або більше конкретних користувацьких обладнань (UE); і відображення послідовності виділеного опорного сигналу на ресурси бездротового каналу як функцію ідентифікатора (ID) стільника, причому функція забезпечує зміщення по частоті на основі ID стільника для відображення послідовності на ресурси бездротового каналу. 2. Спосіб за п. 1, який додатково включає використання блока ресурсу, призначеного для одного антенного порту для відображення послідовності на ресурси бездротового каналу. 3. Спосіб за п. 1, який додатково включає використання блока ресурсу, призначеного для або четвертого, або п'ятого антенного порту для відображення послідовності. 4. Спосіб за п. 1, який додатково включає вибір згаданої функції на основі того, чи є виділений опорний сигнал опорним сигналом MBSFN або специфічним для UE опорним сигналом. 5. Спосіб за п. 1, який додатково включає відображення спільного опорного сигналу на інші ресурси бездротового каналу як другої функції ID стільника. 6. Спосіб за п. 5, в якому згадані функція і друга функція мають спільну залежність від ID стільника. 7. Спосіб за п. 5, який додатково включає розподіл виділеного опорного сигналу або спільного опорного сигналу серед набору з множини передавальних антен, щоб сприяти багатоантенним передачам низхідної лінії зв'язку для виділеного опорного сигналу або спільного опорного сигналу. 8. Спосіб за п. 7, який додатково включає використання віртуального ID стільника як ID стільника в з'єднанні з багатоантенними передачами низхідної лінії зв'язку. 9. Спосіб за п. 8, в якому віртуальний ID стільника є спільним серед набору антен і здійснює узгоджувальне зміщення ресурсу для відповідних сигналів, що передаються за допомогою відповідних передавальних антен з набору, і додатково в якому набір антен розташований на одній або більше базових станціях. 10. Спосіб за п. 9, в якому узгоджувальне зміщення ресурсу є по суті ідентичним зміщенням по частоті, основаним на віртуальному ID стільника, в кожній відповідній антені. 11. Пристрій для бездротового зв'язку, який містить: процесор даних для виконання набору модулів, сконфігурованих для забезпечення опорних сигналів в бездротовому зв'язку, причому набір модулів містить: обчислювальний модуль, що генерує послідовність для виділеного опорного сигналу для одного або більше конкретних користувацьких обладнань (UE); модуль відображення, що призначає символи виділеного опорного сигналу елементам ресурсу бездротового каналу як функції ID стільника фізичного рівня, причому згадана функція забезпечує зміщення по частоті на основі ID стільника для відображення послідовності на елементи ресурсу бездротового каналу; і пам'ять для зберігання функції ID стільника фізичного рівня. 12. Пристрій за п. 11, який додатково містить модуль призначення, що вибирає блок ресурсу бездротового каналу для призначення символів опорного сигналу. 13. Пристрій за п. 12, в якому модуль призначення вибирає блок ресурсу на основі антенного порту, який використовується виділеним опорним сигналом. 14. Пристрій за п. 11, який додатково містить модуль ресурсу, що вибирає функцію ID стільника, яка використовується модулем відображення. 15. Пристрій за п. 14, в якому модуль ресурсу вибирає спільну функцію для призначення опорних сигналів MBSFN і специфічних для UE опорних сигналів. 16. Пристрій за п. 11, в якому згадана функція забезпечує конкретне зміщення ресурсу для сигналів MBSFN, і забезпечує різне зміщення ресурсу для специфічних для UE сигналів. 17. Пристрій за п. 11, в якому: обчислювальний модуль генерує послідовність для спільного специфічного для стільника опорного сигналу; і модуль відображення призначає символи спільного специфічного для стільника опорного сигналу для елементів ресурсу бездротового каналу як другу функцію ID стільника фізичного рівня. 21 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 18. Пристрій за п. 17, який додатково містить модуль розподілу, що забезпечує копію виділеного опорного сигналу або спільного специфічного для стільника опорного сигналу для відповідних антен багатоантенного пристрою зв'язку. 19. Пристрій за п. 18, в якому ID стільника фізичного рівня є віртуальним ID, спільним для кожної антени багатоантенного пристрою зв'язку, і додатково в якому відповідні антени даного пристрою розташовані на одній або більше базових станціях. 20. Пристрій за п. 19, в якому віртуальний ID надає символам опорного сигналу можливість бути призначеними для елементів ресурсу каналу із спільним зміщенням ресурсу серед відповідних антен, додатково в якому шум рандомізований між передачами багатоантенного пристрою зв'язку і іншими передачами пристрою або його відповідних антен. 21. Пристрій для бездротового зв'язку, який містить: засіб для генерації послідовності для виділеного опорного сигналу для одного або більше конкретних користувацьких обладнань (UE); і засіб для відображення послідовності виділеного опорного сигналу на ресурси бездротового каналу як функцію ID стільника, причому згадана функція забезпечує зміщення по частоті на основі ID стільника для відображення послідовності на ресурси бездротового каналу. 22. Пристрій за п. 21, який додатково містить засіб для відображення спільного опорного сигналу на додаткові ресурси бездротового каналу на основі другої функції ID стільника. 23. Пристрій за п. 21, який додатково містить: засіб для розподілу копії послідовності виділеного опорного сигналу або послідовності спільного опорного сигналу на відповідні антени багатоантенного пристрою зв'язку; і засіб для встановлення ID стільника як віртуального ID, спільного для кожної антени багатоантенного пристрою зв'язку, що викликає узгоджувальне зміщення по частоті у відображенні символів відповідних копій послідовності розподіленого сигналу. 24. Зчитуваний комп'ютером носій, який містить збережені на ньому інструкції, що виконуються комп'ютером, причому інструкції містять: перший набір кодів для спонукання комп'ютера генерувати послідовність для виділеного опорного сигналу для одного або більше конкретних користувацьких обладнань (UE); і другий набір кодів для спонукання комп'ютера відображати послідовність виділеного опорного сигналу на ресурси бездротового каналу як функцію ID стільника, причому згадана функція забезпечує зміщення по частоті на основі ID стільника для відображення послідовності на ресурси бездротового каналу. 25. Зчитуваний комп'ютером носій за п. 24, який додатково містить третій набір кодів для спонукання комп'ютера зміщати відображення по частоті відносно спільного опорного сигналу. 26. Зчитуваний комп'ютером носій за п. 24, який додатково містить: третій набір кодів для спонукання комп'ютера розподіляти копію послідовності виділеного опорного сигналу або послідовності спільного опорного сигналу на відповідні антени багатоантенного пристрою зв'язку; і четвертий набір кодів для спонукання комп'ютера встановлювати ID стільника як віртуального ID, спільного для кожної антени багатоантенного пристрою, що викликає узгоджувальне зміщення по частоті у відображенні символів відповідних копій послідовності розподіленого сигналу. 27. Спосіб бездротового зв'язку, який включає: аналіз символів прийнятого бездротового сигналу; ідентифікацію інструкції в проаналізованих сигналах, що стосуються виділеного опорного сигналу для одного або більше конкретних користувацьких обладнань (UE); і декодування виділеного опорного сигналу як функції ID стільника, що передає прийнятий бездротовий сигнал, причому згадана функція забезпечує зміщення по частоті на основі ID стільника. 28. Спосіб за п. 27, який додатково включає ідентифікацію інструкції на нефізичному рівні сигналізації. 29. Спосіб за п. 27, який додатково включає ідентифікацію виділеного опорного сигналу як специфічного для UE опорного сигналу або опорного сигналу MBSFN. 30. Спосіб за п. 29, який додатково включає використання першої функції ID стільника для декодування специфічного для UE опорного сигналу, і другої функції ID стільника для декодування опорного сигналу MBSFN. 31. Спосіб за п. 29, який додатково включає використання спільної функції ID стільника для декодування специфічного для UE опорного сигналу і опорного сигналу MBSFN. 32. Спосіб за п. 27, який додатково включає: 22 UA 98221 C2 5 10 15 20 25 30 35 40 45 50 55 одержання спільного опорного сигналу з прийнятого бездротового сигналу, і щонайменше одне з: використання згаданої функції ID стільника для декодування спільного опорного сигналу; або використання зміщеної по частоті варіації ID стільника для декодування спільного опорного сигналу. 33. Пристрій для бездротового зв'язку, який містить: інтерфейс бездротового зв'язку для прийому бездротового сигналу; процесор даних для виконання набору модулів, сконфігурованих для аналізу прийнятих бездротових даних, причому набір модулів містить: модуль синтаксичного розбору, який ідентифікує інструкцію в прийнятому бездротовому сигналі, що стосується виділеного опорного сигналу для одного або більше конкретних користувацьких обладнань (UE); і модуль аналізу, який декодує виділений опорний сигнал як функцію ID стільника, що передає прийнятий бездротовий сигнал, причому згадана функція забезпечує зміщення по частоті на основі ID стільника. 34. Пристрій за п. 33, в якому модуль синтаксичного розбору ідентифікує інструкцію з протоколу рівня сигналізації, відмінного від протоколу фізичного рівня. 35. Пристрій за п. 33, в якому модуль синтаксичного розбору визначає виділений опорний сигнал як сигнал MBSFN або специфічний для UE сигнал. 36. Пристрій за п. 35, який додатково містить модуль вибору, що використовує першу функцію ID стільника для декодування специфічного для UE опорного сигналу, і другу функцію ID стільника для декодування опорного сигналу MBSFN. 37. Пристрій за п. 36, в якому згадані перша функція і друга функція забезпечують або різне зміщення ресурсу, або спільне зміщення ресурсу на основі ID стільника. 38. Пристрій за п. 33, в якому: бездротовий сигнал містить спільний опорний сигнал; і модуль аналізу використовує згадану функцію ID стільника або зміщену по частоті варіацію функції ID стільника для декодування спільного опорного сигналу. 39. Пристрій для бездротового зв'язку, який містить: засіб для аналізу символів прийнятого бездротового сигналу; засіб ідентифікації інструкції в проаналізованих сигналах, що стосуються виділеного опорного сигналу для одного або більше конкретних користувацьких обладнань (UE); і засіб для декодування виділеного опорного сигналу як функції ID стільника, що передає прийнятий бездротовий сигнал, причому згадана функція забезпечує зміщення по частоті на основі ID стільника. 40. Пристрій за п. 39, який додатково містить засіб для одержання спільного опорного сигналу з прийнятого бездротового сигналу, і щонайменше одне з: засобу для використання згаданої функції ID стільника для декодування спільного опорного сигналу; або засобу для використання зміщеної по частоті варіації функції ID стільника для декодування спільного опорного сигналу. 41. Зчитуваний комп'ютером носій, який містить збережені на ньому інструкції, що виконуються комп'ютером, причому інструкції містять: перший набір кодів для спонукання комп'ютера використовувати процесор даних, щоб аналізувати символи прийнятого бездротового сигналу; другий набір кодів для спонукання комп'ютера використовувати процесор даних, щоб ідентифікувати інструкції в проаналізованих сигналах, що стосуються виділеного опорного сигналу для одного або більше конкретних користувацьких обладнань (UE); і третій набір кодів для спонукання комп'ютера використовувати процесор даних для декодування виділеного опорного сигналу як функції ID стільника, що передає прийнятий бездротовий сигнал, причому згадана функція забезпечує зміщення по частоті на основі ID стільника. 42. Зчитуваний комп'ютером носій за п. 41, який додатково містить: четвертий набір кодів для спонукання комп'ютера одержувати спільний опорний сигнал з прийнятого бездротового сигналу, і п'ятий набір кодів для спонукання комп'ютера до щонайменше одного з: використання згаданої функції ID стільника для декодування спільного опорного сигналу; або використання зміщеної по частоті варіації функції ID стільника для декодування спільного опорного сигналу. 23 UA 98221 C2 24 UA 98221 C2 25 UA 98221 C2 26 UA 98221 C2 27 UA 98221 C2 28
