Робота на багатьох несучих в системах передачі даних

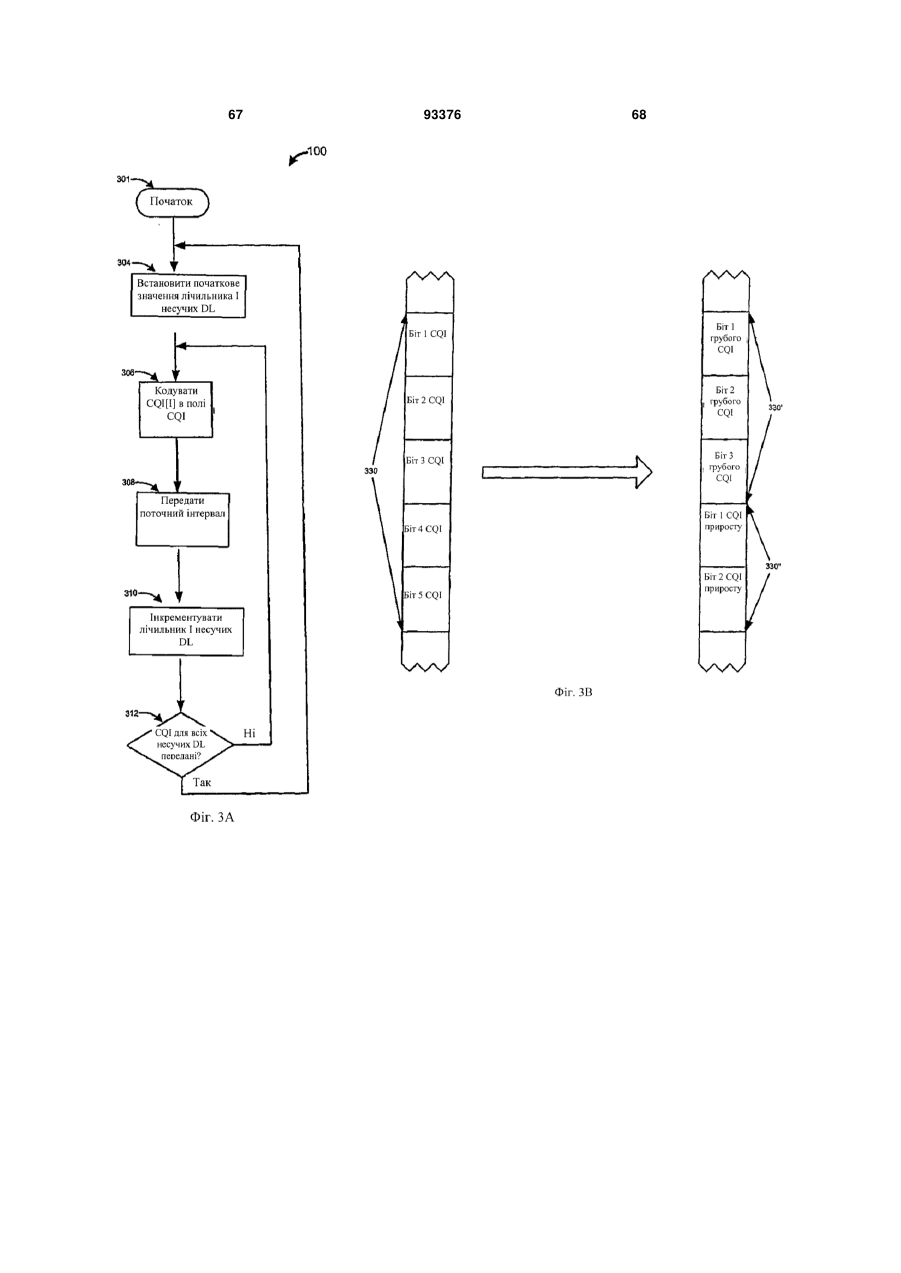

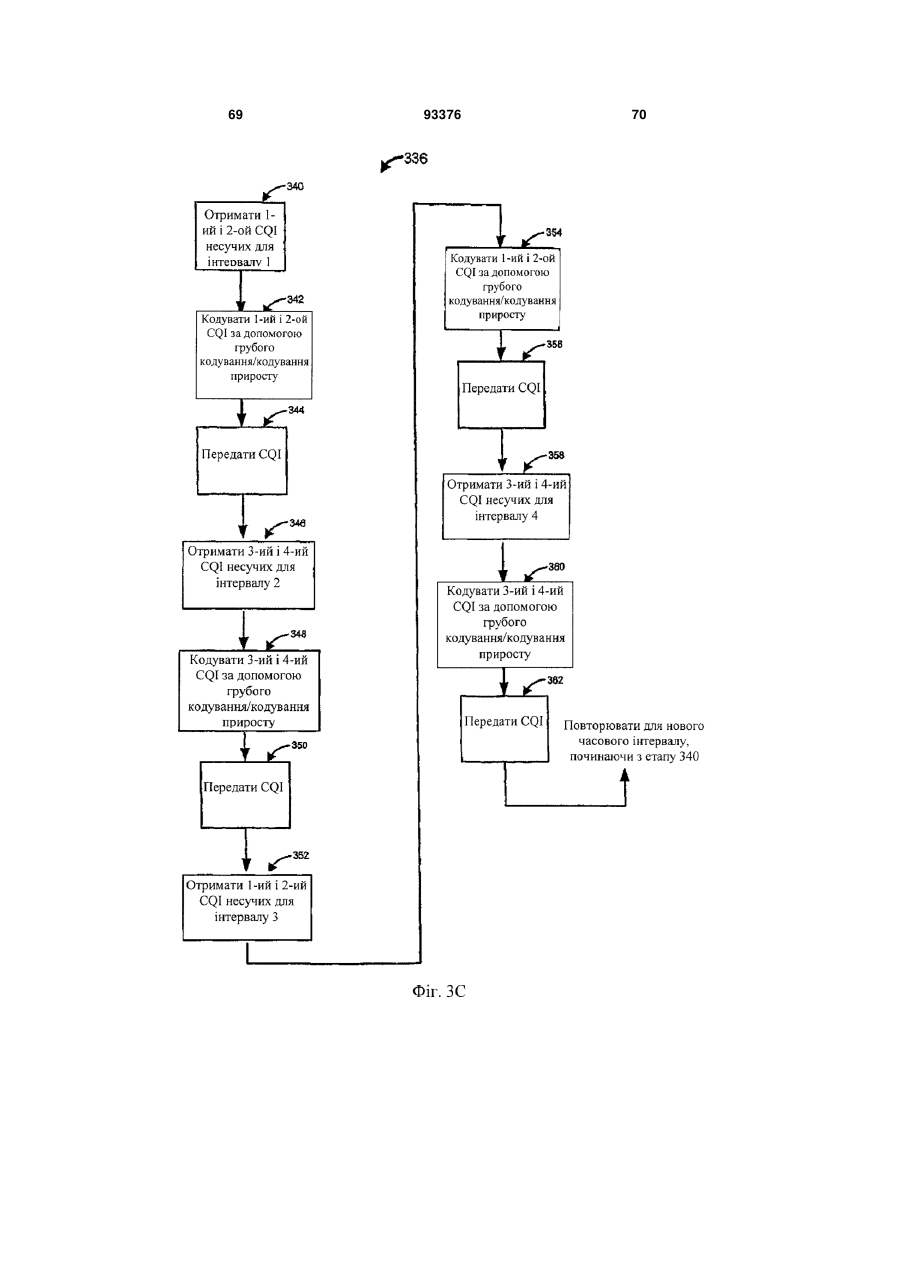

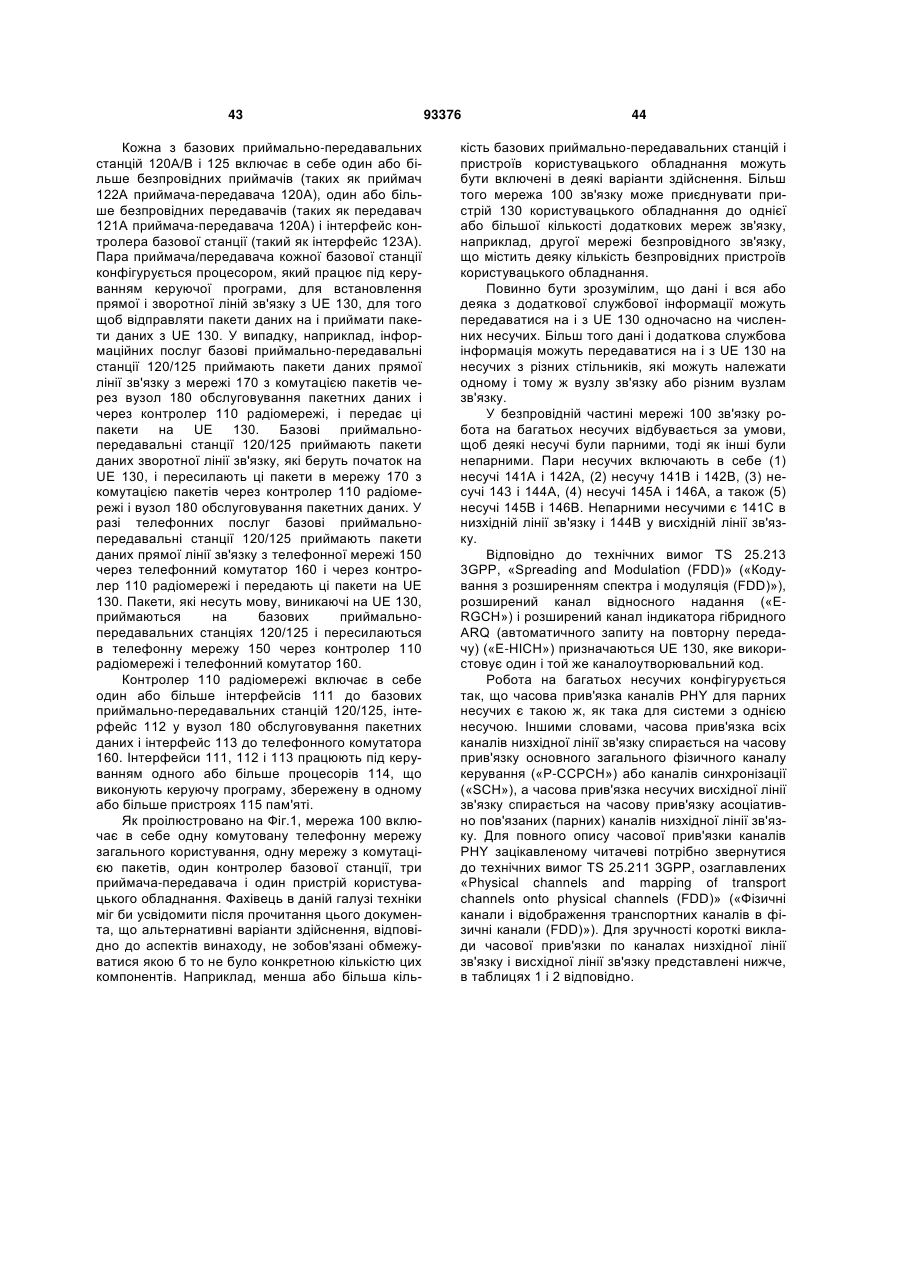

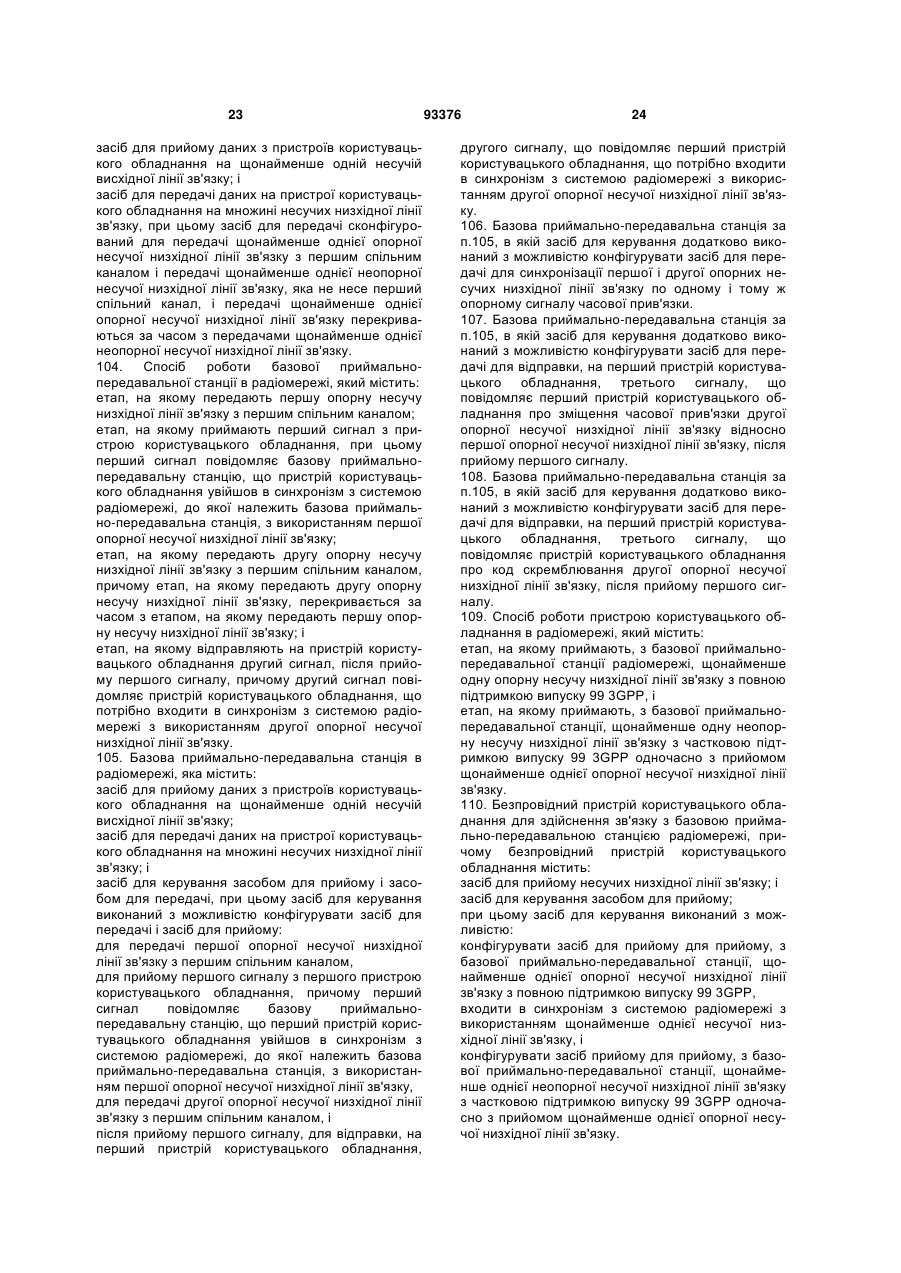

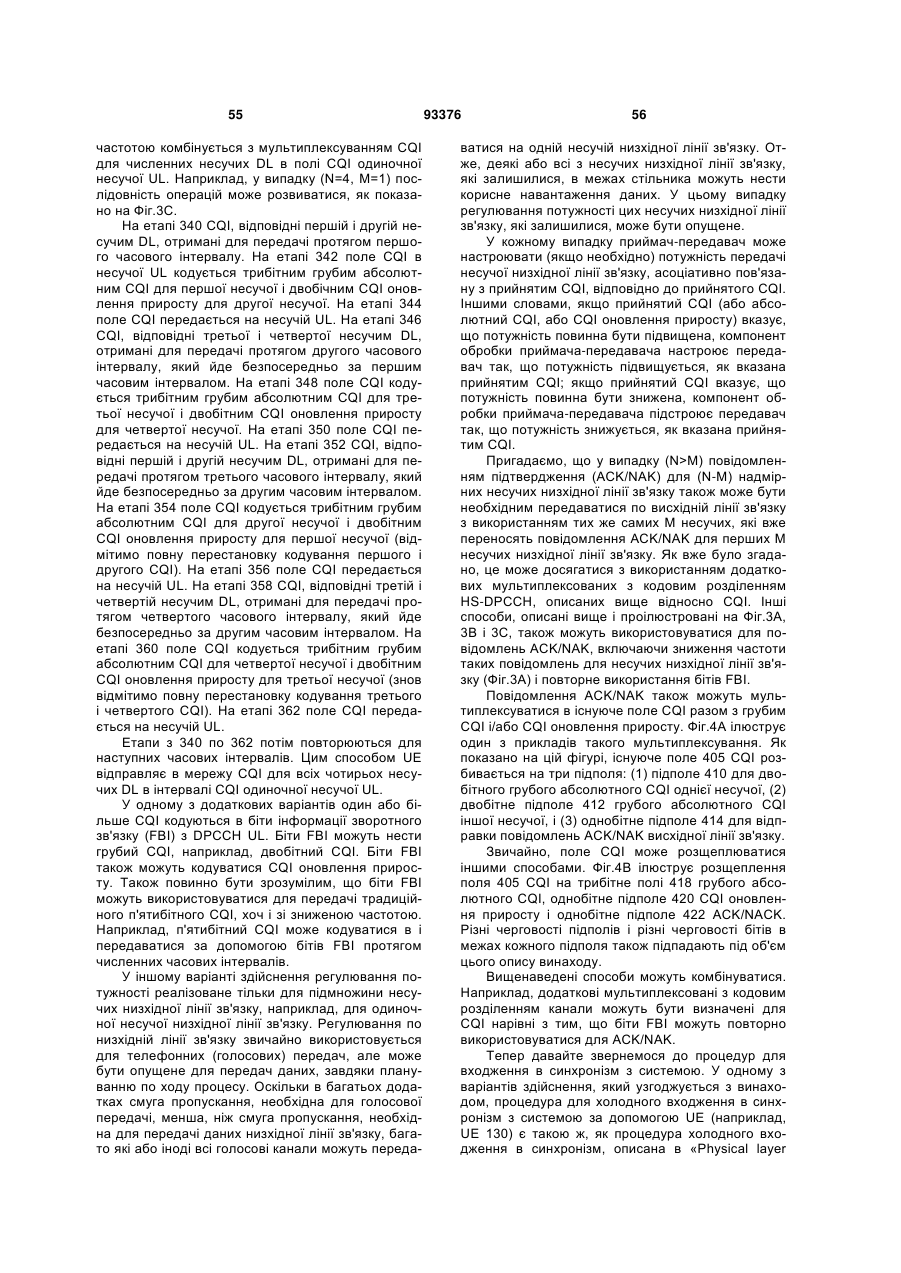

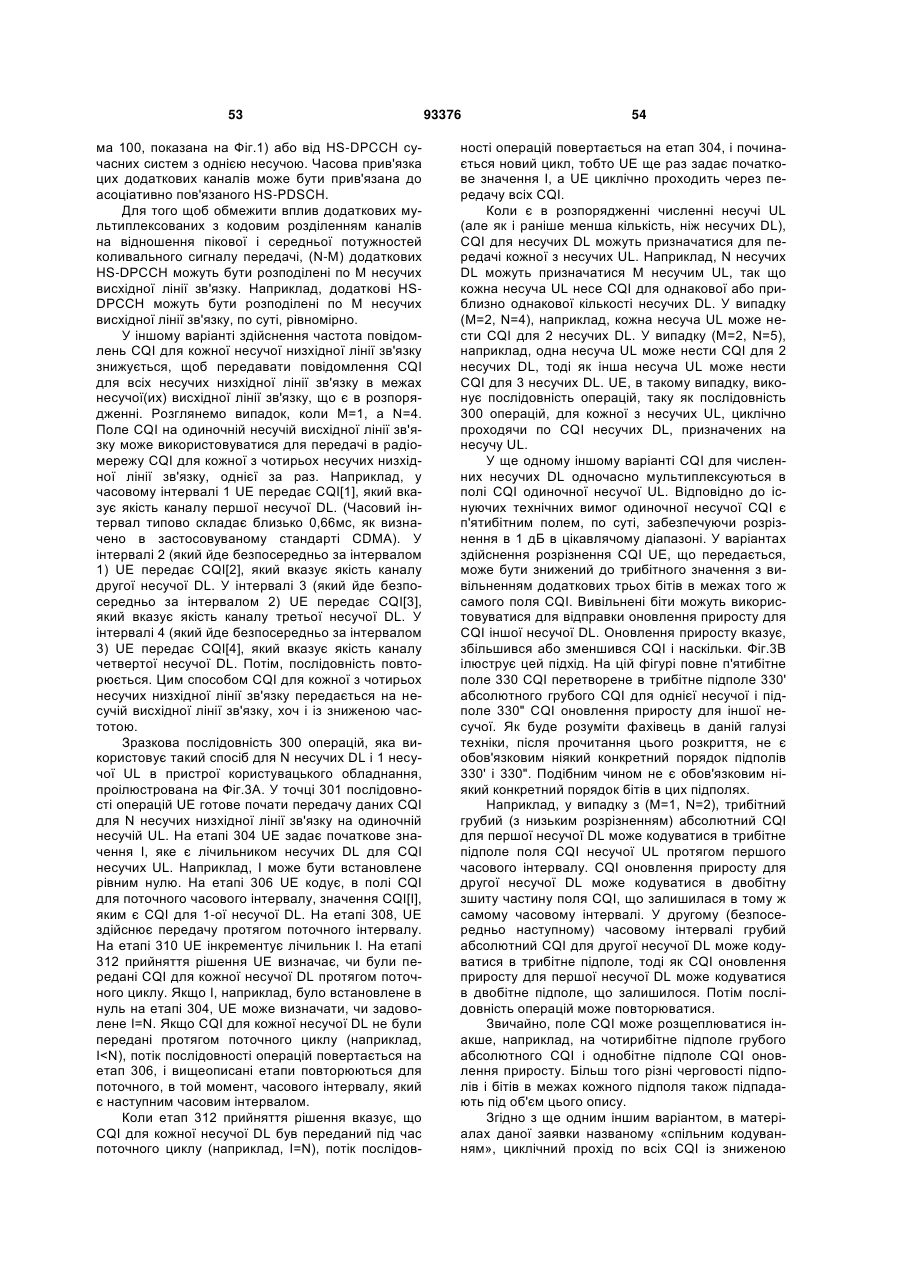

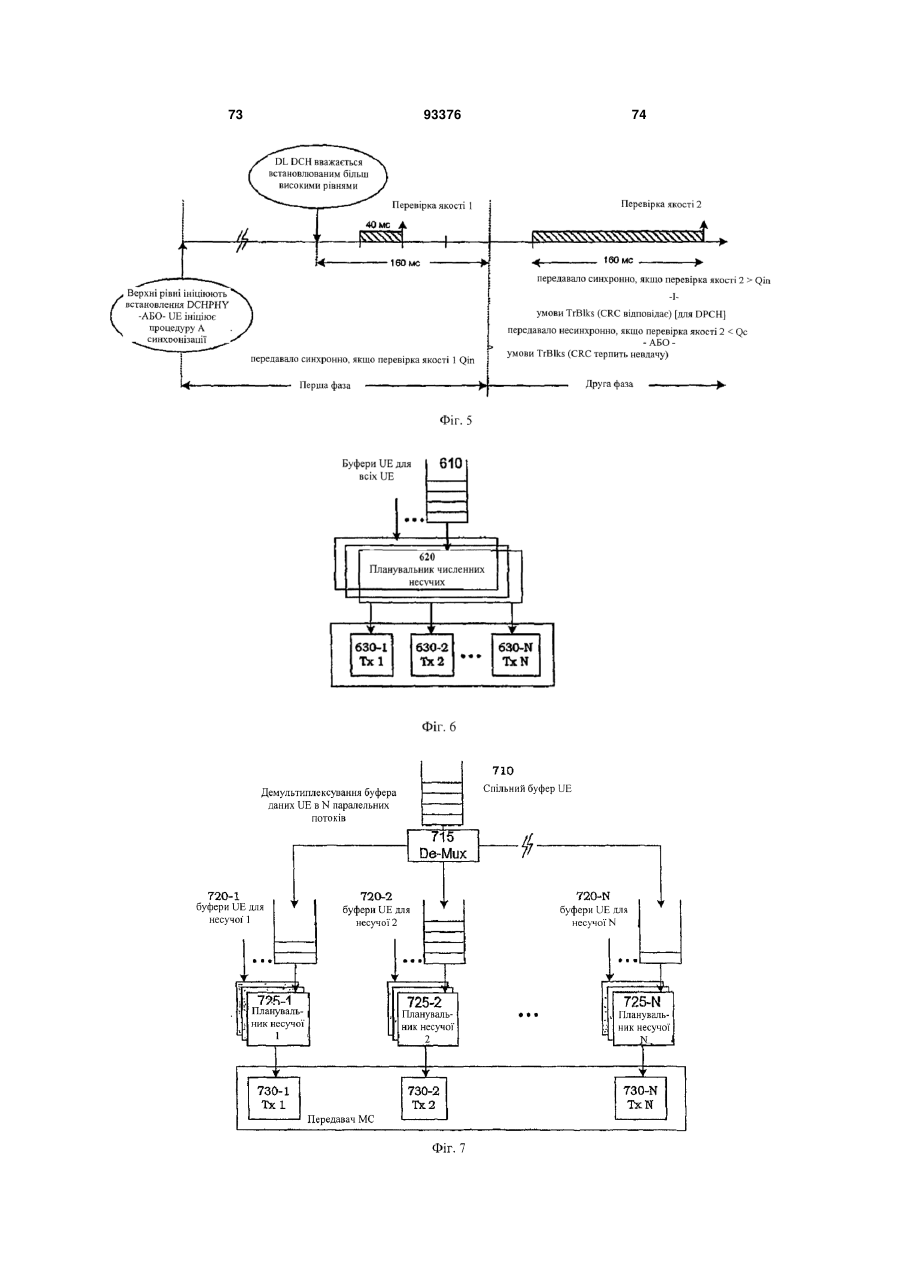

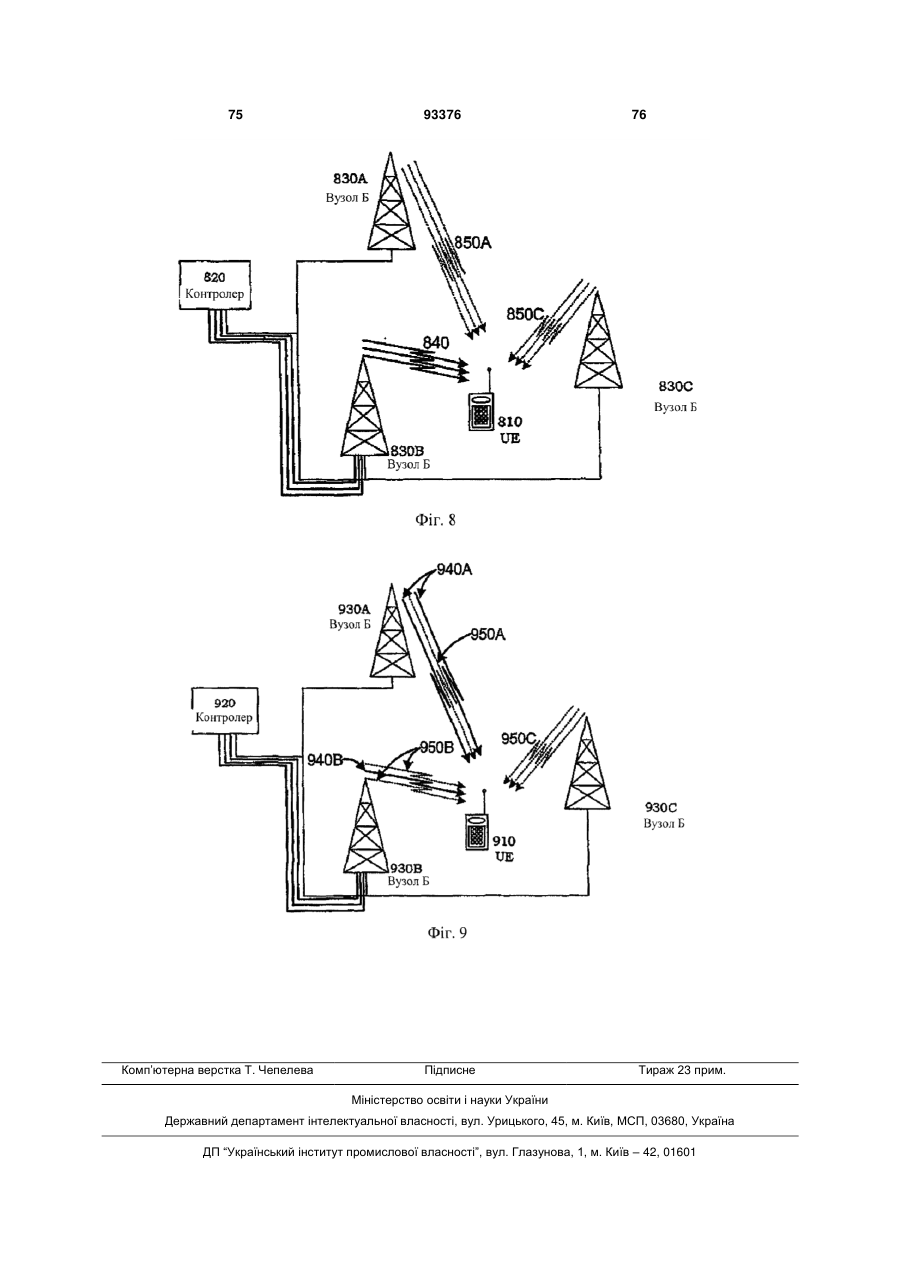

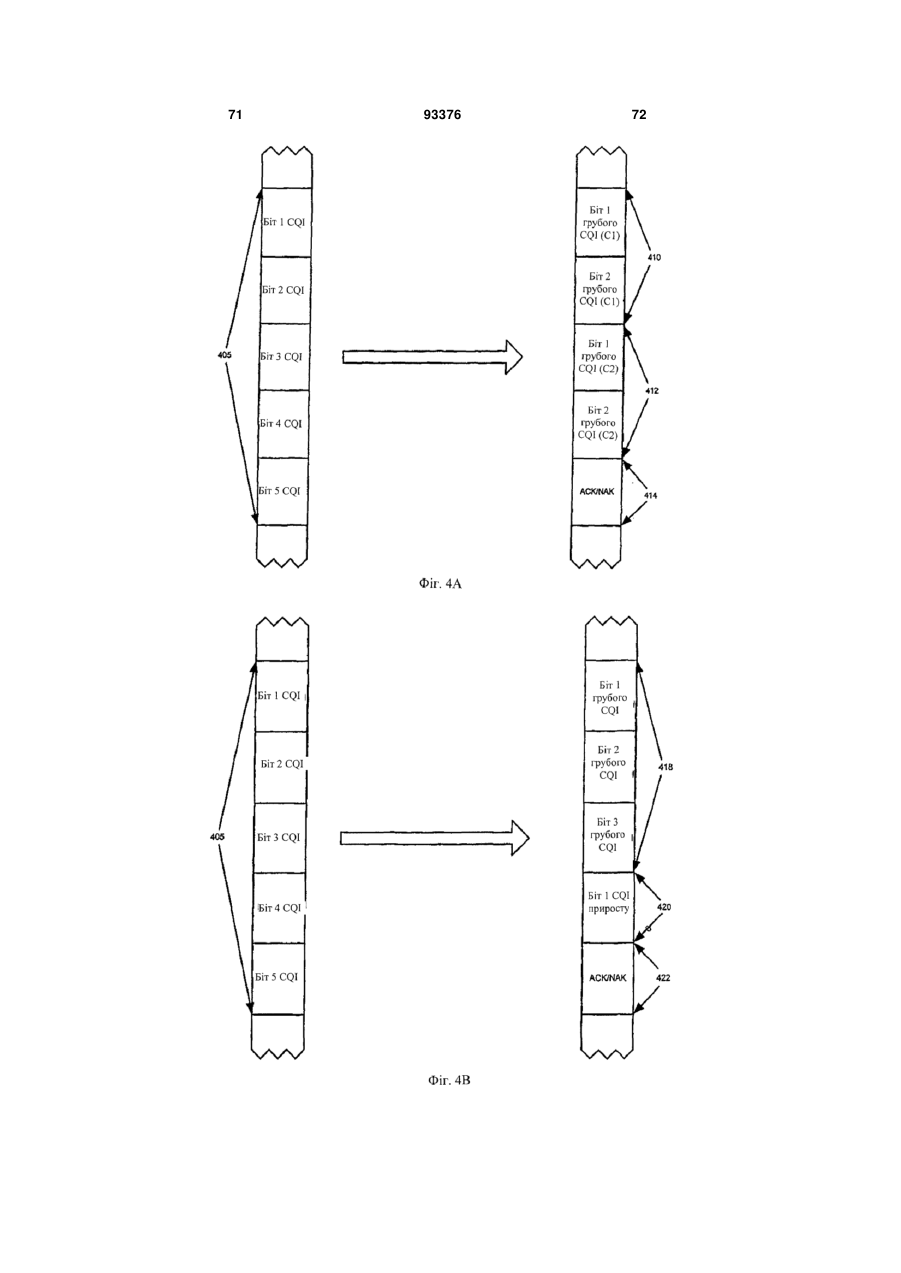

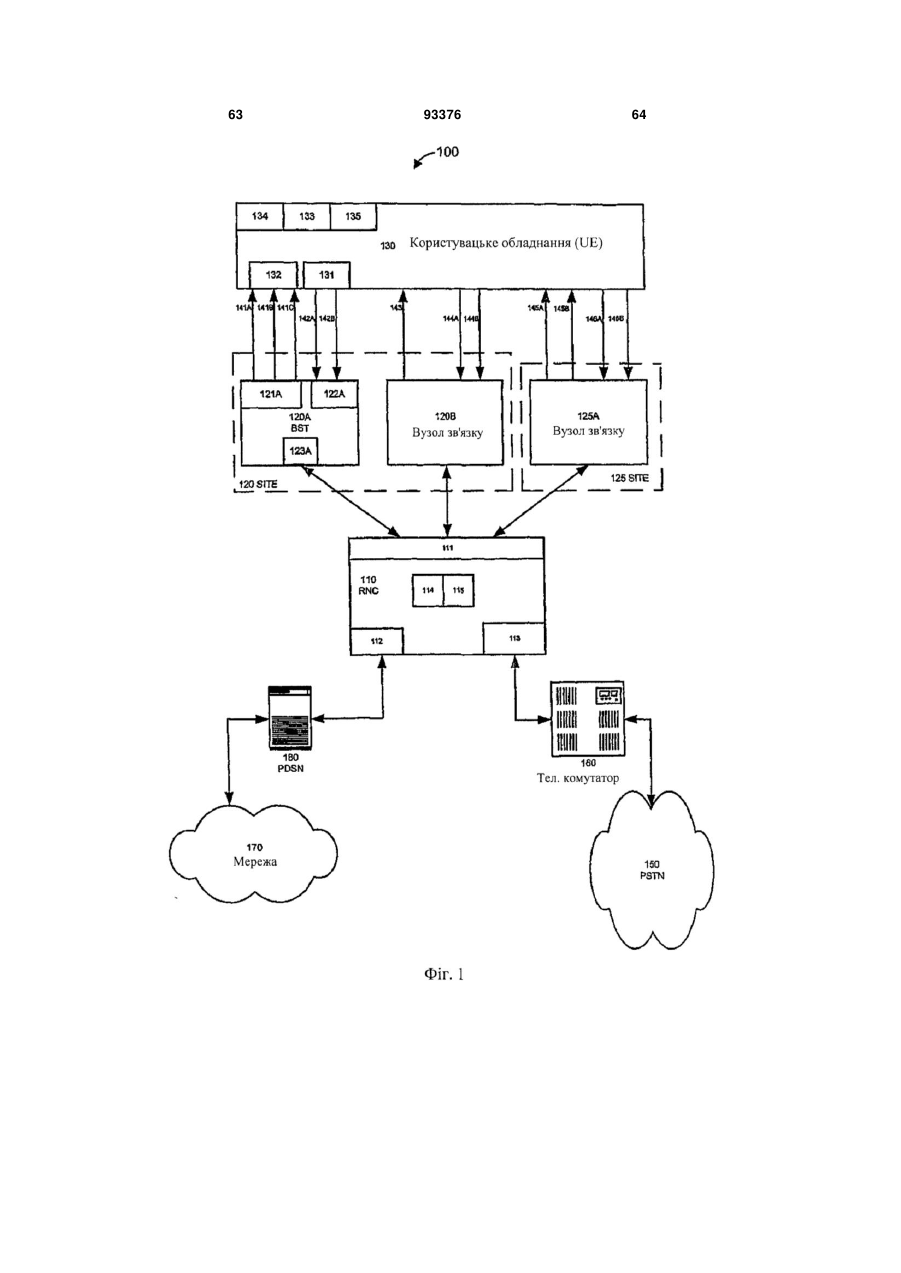

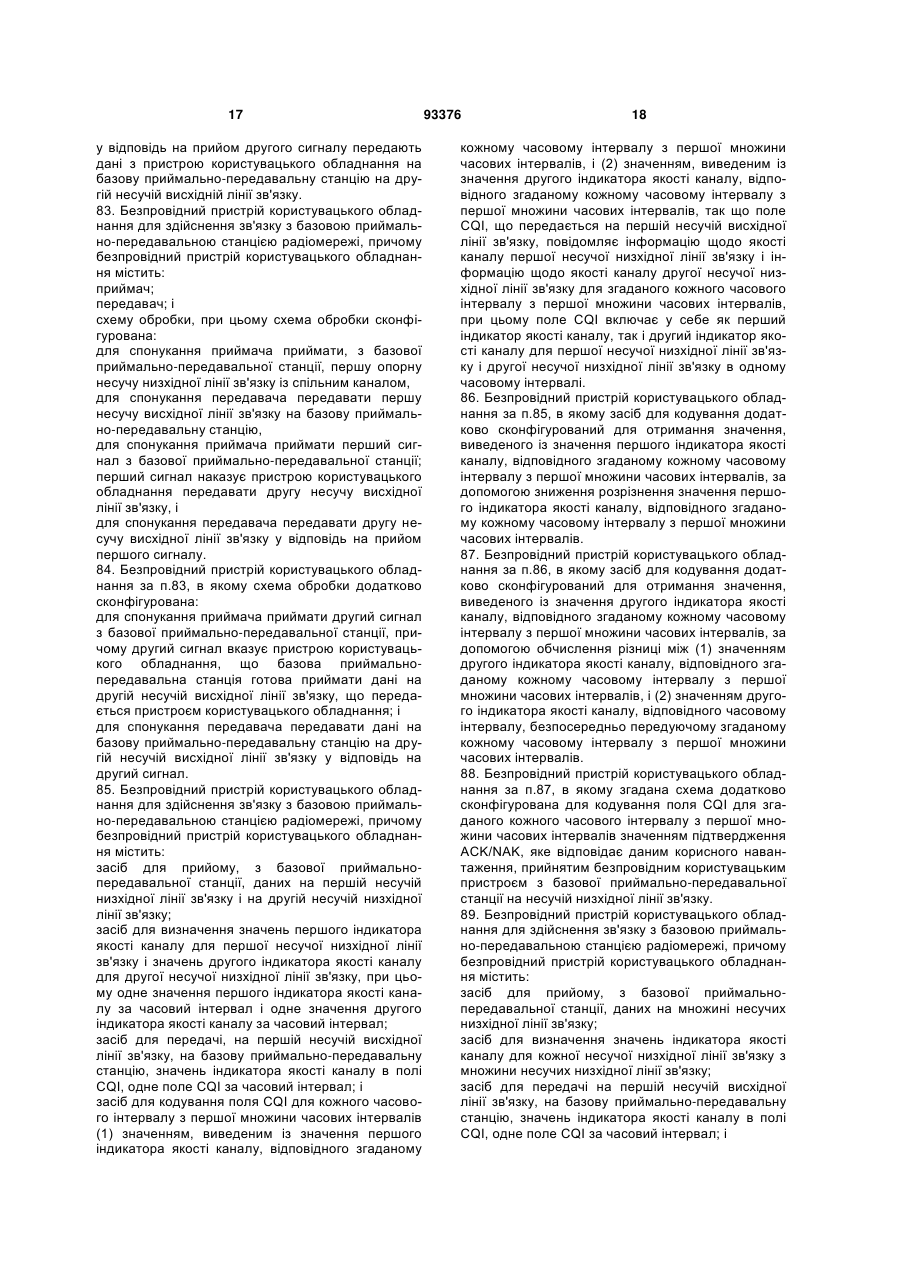

1. Безпровідний пристрій користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, при цьому безпровідний пристрій користувацького обладнання містить: приймач, сконфігурований для прийому, з базової приймально-передавальної станції, даних на першій несучій низхідної лінії зв'язку і на другій несучій низхідної лінії зв'язку, для визначення значень першого індикатора якості каналу для першої несучої низхідної лінії зв'язку, і для визначення значень другого індикатора якості каналу для другої несучої низхідної лінії зв'язку, одне значення першого індикатора якості каналу за часовий інтервал і одне значення другого індикатора якості каналу за часовий інтервал; передавач, сконфігурований для передачі, на першій несучій висхідної лінії зв'язку, на базову приймально-передавальну станцію, значень індикатора якості каналу в полі CQI (індикатор якості каналу), одне поле CQI за часовий інтервал; і схему обробки, з'єднану з приймачем і передавачем, при цьому схема обробки сконфігурована для кодування поля CQI для кожного часового інтервалу з першої множини часових інтервалів (1) значенням, виведеним із значення першого індикато 2 (19) 1 3 згаданому кожному часовому інтервалу з другої множини часових інтервалів, і значенням, виведеним із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з другої множини часових інтервалів; і часові інтервали з першої множини часових інтервалів не належать другій множині часових інтервалів, а часові інтервали з другої множини часових інтервалів не належать першій множині часових інтервалів. 5. Безпровідний пристрій користувацького обладнання за п.4, в якому часові інтервали з першої і другої множин часових інтервалів є перемежовуваними. 6. Безпровідний пристрій користувацького обладнання за п.4, в якому поле CQI становить п'ять бітів в довжину; причому згадане значення, виведене із значення першого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, становить три біти в довжину; і згадане значення, виведене із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, становить два біти в довжину. 7. Безпровідний пристрій користувацького обладнання за п.3, в якому схема обробки додатково сконфігурована для кодування поля CQI для згаданого кожного часового інтервалу з першої множини часових інтервалів значенням підтвердження ACK/NAK, яке відповідає даним корисного навантаження, прийнятим безпровідним користувацьким пристроєм з базової приймально-передавальної станції на несучій низхідної лінії зв'язку. 8. Безпровідний пристрій користувацького обладнання за п.7, в якому поле CQI становить п'ять бітів в довжину; причому згадане значення, виведене із значення першого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, становить три біти в довжину; згадане значення, виведене із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, складає один біт в довжину; і значення підтвердження ACK/NAK складає один біт в довжину. 9. Безпровідний пристрій користувацького обладнання за п.2, в якому схема обробки додатково сконфігурована для: отримання значення, виведеного із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, за допомогою зниження розрізнення значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів; і кодування поля CQI для згаданого кожного часового інтервалу з першої множини часових інтервалів значенням підтвердження ACK/NAK, яке відповідає даним корисного навантаження, прийнятим безпровідним користувацьким пристроєм з базової приймально-передавальної станції на несучій низхідної лінії зв'язку. 10. Безпровідний пристрій користувацького обладнання за п.9, в якому поле CQI становить п'ять 93376 4 бітів в довжину; причому згадане значення, виведене із значення першого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, становить два біти в довжину, при цьому згадане значення, виведене із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, становить два біти в довжину, і згадане значення підтвердження ACK/NAK складає один біт в довжину. 11. Безпровідний пристрій користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, причому безпровідний пристрій користувацького обладнання містить: приймач, сконфігурований для прийому, від базової приймально-передавальної станції, даних на множині несучих низхідної лінії зв'язку і для визначення значень індикатора якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку; передавач, сконфігурований для передачі, на першій несучій висхідної лінії зв'язку, на базову приймально-передавальну станцію значень індикатора якості каналу в полі CQI, одне поле CQI за часовий інтервал; схему обробки, з'єднану з приймачем і передавачем, причому схема обробки сконфігурована для вибору, для кожного часового інтервалу, вибраної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку, причому кожна несуча низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку вибирається один раз протягом періоду циклу, і для кодування поля CQI індикатором якості каналу вибраної несучої низхідної лінії зв'язку для згаданого кожного часового інтервалу, при цьому поле CQI включає у себе значення індикаторів якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку в одному часовому інтервалі. 12. Безпровідний пристрій користувацького обладнання за п.11, в якому період циклу відповідає кількості часових інтервалів, яка дорівнює кількості несучих низхідної лінії зв'язку в множині несучих низхідної лінії зв'язку. 13. Безпровідний пристрій користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, безпровідний пристрій користувацького обладнання містить: приймач, сконфігурований для прийому, з базової приймально-передавальної станції, даних на множині несучих низхідної лінії зв'язку і для визначення значень індикатора якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку; передавач, сконфігурований для передачі, на першій несучій висхідної лінії зв'язку, в радіомережу даних в полі індикатора зворотного зв'язку (FBI), одне поле FBI за часовий інтервал; і схему обробки, з'єднану з приймачем і передавачем, причому схема обробки сконфігурована для кодування поля FBI щонайменше частиною значення індикатора якості каналу першої несучої 5 низхідної лінії зв'язку, вибраної з множини несучих низхідної лінії зв'язку, при цьому поле CQI включає у себе значення індикаторів якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку в одному часовому інтервалі. 14. Безпровідний пристрій користувацького обладнання за п.13, в якому: згаданий передавач додатково сконфігурований для передачі, на першій несучій висхідної лінії зв'язку, в мережу базових приймальнопередавальних станцій, даних в полі CQI, одне поле CQI за часовий інтервал; і згадана схема обробки додатково сконфігурована для кодування поля CQI значенням індикатора якості каналу другої несучої низхідної лінії зв'язку, вибраної з множини несучих низхідної лінії зв'язку. 15. Базова приймально-передавальна станція в радіомережі для здійснення зв'язку з безпровідним пристроєм користувацького обладнання, при цьому базова приймально-передавальна станція містить: приймач, сконфігурований для прийому даних з безпровідного пристрою користувацького обладнання на першій несучій висхідної лінії зв'язку, причому перша несуча висхідної лінії зв'язку включає в себе канал з полем CQI; передавач, сконфігурований для передачі даних на безпровідний пристрій користувацького обладнання на першій несучій низхідної лінії зв'язку і на другій несучій низхідної лінії зв'язку; і процесор, з'єднаний з приймачем і передавачем, при цьому процесор сконфігурований для: прийому значень в полі CQI, одне прийняте значення в полі CQI за часовий інтервал; настройки вихідної потужності першої несучої низхідної лінії зв'язку, відповідно до першого підполя прийнятого значення в полі CQI, в кожному часовому інтервалі; і настройки вихідної потужності другої несучої низхідної лінії зв'язку відповідно до другого підполя прийнятого значення в полі CQI в згаданому кожному часовому інтервалі, при цьому поле CQI включає у себе як перший індикатор якості каналу, так і другий індикатор якості каналу для першої несучої низхідної лінії зв'язку і другої несучої низхідної лінії зв'язку в одному часовому інтервалі. 16. Базова приймально-передавальна станція за п.15, в якій процесор додатково сконфігурований для: зчитування третього підполя прийнятого значення в полі CQI; і якщо третє підполе містить перше значення, інформування контролера радіомережі в радіомережі, що щонайменше один пакет, відправлений на несучій низхідної лінії зв'язку на безпровідний пристрій користувацького обладнання, був успішно прийнятий безпровідним пристроєм користувацького обладнання. 17. Базова приймально-передавальна станція за п.15, в якій: перша несуча висхідної лінії зв'язку включає в себе канал з полем інформації зворотного зв'язку (FBI); 93376 6 процесор додатково сконфігурований для інформування контролера радіомережі в радіомережі, що щонайменше один пакет, відправлений на несучій низхідної лінії зв'язку на безпровідний пристрій користувацького обладнання, був успішно прийнятий безпровідним пристроєм користувацького обладнання, якщо третє підполе поля FBI містить перше визначене наперед значення. 18. Спосіб роботи безпровідного пристрою користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, причому спосіб містить етапи, на яких: приймають, з базової приймально-передавальної станції, дані на першій несучій низхідної лінії зв'язку і на другій несучій низхідної лінії зв'язку; визначають значення першого індикатора якості каналу для першої несучої низхідної лінії зв'язку, одне значення першого індикатора якості каналу за часовий інтервал; визначають значення другого індикатора якості каналу для другої несучої низхідної лінії зв'язку, одне значення другого індикатора якості каналу за часовий інтервал; передають на першій несучій висхідної лінії зв'язку в радіомережу значення індикатора якості каналу в полі CQI, одне поле CQI за часовий інтервал; і кодують поле CQI, для кожного часового інтервалу з першої множини часових інтервалів, значенням, виведеним із значення першого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, і значенням, виведеним із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, при цьому поле CQI включає у себе як перший індикатор якості каналу, так і другий індикатор якості каналу для першої несучої низхідної лінії зв'язку і другої несучої низхідної лінії зв'язку в одному часовому інтервалі. 19. Спосіб за п.18, який додатково містить етап, на якому отримують значення, виведене із значення першого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів за допомогою зниження розрізнення значення першого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів. 20. Спосіб за п.19, який додатково містить етап, на якому отримують значення, виведене із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів за допомогою обчислення різниці між (1) значенням другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, і (2) значенням другого індикатора якості каналу, відповідного часовому інтервалу, безпосередньо передуючого згаданому кожному часовому інтервалу з множини часових інтервалів. 21. Спосіб за п.20, який додатково містить етап, на якому 7 кодують поле CQI, для кожного часового інтервалу з другої множини часових інтервалів, значенням, виведеним із значення першого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з другої множини часових інтервалів, і значенням, виведеним із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з другої множини часових інтервалів; при цьому часові інтервали з першої множини часових інтервалів не належать другій множині часових інтервалів, а часові інтервали з другої множини часових інтервалів не належать першій множині часових інтервалів. 22. Спосіб за п.21, в якому часові інтервали з першої і другої множин часових інтервалів є перемежовуваними. 23. Спосіб за п.21, в якому поле CQI становить п'ять бітів в довжину; причому згадане значення, виведене із значення першого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, становитьтри біти в довжину, і згадане значення, виведене із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, становить два біти в довжину. 24. Спосіб за п.20, який додатково містить етап, на якому кодують поле CQI для кожного часового інтервалу з першої множини часових інтервалів значенням підтвердження ACK/NAK, яке відповідає даним корисного навантаження, прийнятим безпровідним користувацьким пристроєм з радіомережі на несучій низхідної лінії зв'язку. 25. Спосіб за п.24, в якому поле CQI становить п'ять бітів в довжину, причому згадане значення, виведене із значення першого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, становить три біти в довжину, при цьому згадане значення, виведене із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, складає один біт в довжину, і згадане значення підтвердження ACK/NAK складає один біт в довжину. 26. Спосіб за п.19, який додатково містить етапи, на яких: отримують значення, виведене із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, за допомогою зниження розрізнення значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів; і кодують поле CQI для кожного часового інтервалу з першої множини часових інтервалів значенням підтвердження ACK/NAK, яке відповідає даним корисного навантаження, прийнятим безпровідним користувацьким пристроєм з радіомережі на несучій низхідної лінії зв'язку. 27. Спосіб за п.26, в якому поле CQI становить п'ять бітів в довжину; причому значення, виведене із значення першого індикатора якості каналу, від 93376 8 повідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, становить два біти в довжину, при цьому значення, виведене із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, становить два біти в довжину, і при цьому значення підтвердження ACK/NAK складає один біт в довжину. 28. Спосіб роботи безпровідного пристрою користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, причому спосіб містить етапи, на яких: приймають, з базової приймально-передавальної станції, дані на множині несучих низхідної лінії зв'язку; визначають значення індикатора якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку; передають на першій несучій висхідної лінії зв'язку, в радіомережу, значення індикатора якості каналу в полі CQI, одне поле CQI за часовий інтервал; вибирають, для кожного часового інтервалу, вибрану несучу низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку, кожна несуча низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку вибирається один раз протягом періоду циклу; і кодують поле CQI індикатором якості каналу вибраної несучої низхідної лінії зв'язку для згаданого кожного часового інтервалу, так що поле CQI, яке передається на першій несучій висхідної лінії зв'язку, повідомляє інформацію щодо якості каналу згаданої кожної несучої низхідної лінії зв'язку один раз протягом періоду циклу, при цьому поле CQI включає у себе значення індикаторів якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку в одному часовому інтервалі. 29. Спосіб за п.28, в якому період циклу відповідає кількості часових інтервалів, яка дорівнює кількості несучих низхідної лінії зв'язку в множині несучих низхідної лінії зв'язку. 30. Спосіб роботи безпровідного пристрою користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, причому спосіб містить етапи, на яких: приймають, з базової приймально-передавальної станції, дані на множині несучих низхідної лінії зв'язку; визначають значення індикатора якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку; передають, на першій несучій висхідної лінії зв'язку, в радіомережу дані в полі індикатора зворотного зв'язку (FBI), одне поле FBI за часовий інтервал; і кодують поле FBI щонайменше частиною значення індикатора якості каналу першої несучої низхідної лінії зв'язку, вибраної з множини несучих низхідної лінії зв'язку, при цьому поле CQI включає у себе значення індикаторів якості каналу для кожної не 9 сучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку в одному часовому інтервалі. 31. Спосіб за п.29, що додатково містить етапи, на яких: передають, на першій несучій висхідної лінії зв'язку, на базову приймально-передавальну станцію, дані в полі CQI, одне поле CQI за часовий інтервал; кодують поле CQI значенням індикатора якості каналу другої несучої низхідної лінії зв'язку, вибраної з множини несучих низхідної лінії зв'язку. 32. Спосіб роботи базової приймальнопередавальної станції в радіомережі, причому спосіб містить етапи, на яких: приймають дані з безпровідного пристрою користувацького обладнання на першій несучій висхідної лінії зв'язку, перша несуча висхідної лінії зв'язку включає в себе канал з полем CQI; передають дані на безпровідний пристрій користувацького обладнання на першій несучій низхідної лінії зв'язку і на другій несучій низхідної лінії зв'язку; зчитують значення, що приймаються в полі CQI, одне значення приймається в полі CQI за часовий інтервал; настроюють вихідну потужність першої несучої низхідної лінії зв'язку відповідно до першого підполя значення, що приймається в полі CQI в кожному часовому інтервалі; і настроюють вихідну потужність другої несучої низхідної лінії зв'язку відповідно до другого підполя значення, що приймається в полі CQI в згаданому кожному часовому інтервалі, при цьому поле CQI включає у себе як перший індикатор якості каналу, так і другий індикатор якості каналу для першої несучої низхідної лінії зв'язку і другої несучої низхідної лінії зв'язку в одному часовому інтервалі. 33. Спосіб за п.32, який додатково містить етап, на якому якщо третє підполе значення, яке приймається в полі CQI, містить перше визначене наперед значення, інформують контролер радіомережі в радіомережі, що щонайменше один пакет, відправлений на несучій низхідної лінії зв'язку на безпровідний пристрій користувацького обладнання, був успішно прийнятий безпровідним пристроєм користувацького обладнання. 34. Спосіб за п.32, який додатково містить етап, на якому якщо визначене наперед підполе поля інформації зворотного зв'язку (FBI) каналу першої несучої висхідної лінії зв'язку містить перше визначене наперед значення, інформують контролер радіомережі в радіомережі, що щонайменше один пакет, відправлений на несучій низхідної лінії зв'язку на безпровідний пристрій користувацького обладнання, був успішно прийнятий безпровідним пристроєм користувацького обладнання. 35. Спосіб роботи базової приймальнопередавальної станції в радіомережі, причому спосіб містить етапи, на яких: передають щонайменше одну опорну несучу низхідної лінії зв'язку з повною підтримкою випуску 99 3GPP; і 93376 10 передають щонайменше одну неопорну несучу низхідної лінії зв'язку з частковою підтримкою випуску 99 3GPP, причому етап передачі щонайменше однієї неопорної несучої низхідної лінії зв'язку перекривається за часом з етапом передачі щонайменше однієї опорної несучої низхідної лінії зв'язку. 36. Спосіб за п.35, в якому щонайменше одна неопорна несуча низхідної лінії зв'язку не несе канал часової прив'язки синхронізації (SCH). 37. Спосіб за п.35, в якому щонайменше одна неопорна несуча низхідної лінії зв'язку не несе основний загальний фізичний канал керування (РССРСН). 38. Спосіб за п.35, в якому щонайменше одна неопорна несуча низхідної лінії зв'язку не несе додатковий загальний фізичний канал керування (SCCPCH). 39. Спосіб за п.35, в якому щонайменше одна неопорна несуча низхідної лінії зв'язку не несе фізичний канал довільного доступу (PRACH). 40. Спосіб за п.35, в якому щонайменше одна неопорна несуча низхідної лінії зв'язку не несе канал пошукового виклику. 41. Спосіб за п.35, в якому базова приймальнопередавальна станція не передає опорні несучі низхідної лінії зв'язку в доповнення до щонайменше однієї опорної несучої низхідної лінії зв'язку, і щонайменше одна опорна несуча низхідної лінії зв'язку складається з одиночної опорної несучої низхідної лінії зв'язку. 42. Спосіб за п.35, який додатково містить етап, на якому синхронізують всі несучі низхідної лінії зв'язку, які передаються базовою приймальнопередавальною станцією, по одиночному опорному тактовому сигналу. 43. Спосіб за п.35, який додатково містить етап, на якому синхронізують по одиночному опорному тактовому сигналу всі несучі низхідної лінії зв'язку, що передаються базовими приймально-передавальними станціями вузла зв'язку базової приймальнопередавальної станції. 44. Спосіб роботи базової приймальнопередавальної станції в радіомережі, причому спосіб містить етапи, на яких: передають щонайменше одну опорну несучу низхідної лінії зв'язку з першим спільним каналом; і передають щонайменше одну неопорну несучу низхідної лінії зв'язку, яка не несе перший спільний канал, етап передачі щонайменше однієї неопорної несучої низхідної лінії зв'язку перекривається за часом з етапом передачі щонайменше однієї опорної несучої низхідної лінії зв'язку. 45. Спосіб за п.44, в якому перший спільний канал є каналом часової прив'язки синхронізації (SCH). 46. Спосіб за п.44, в якому перший спільний канал є основним загальним фізичним каналом керування (Р-ССРСН). 47. Спосіб за п.44, в якому перший спільний канал є додатковим загальним фізичним каналом керування (S-CCPCH). 48. Спосіб за п.44, в якому перший спільний канал є фізичним каналом довільного доступу (PRACH). 11 49. Спосіб за п.44, в якому перший спільний канал є каналом пошукового виклику. 50. Базова приймально-передавальна станція в радіомережі, що містить: приймач для прийому даних з пристроїв користувацького обладнання на щонайменше одній несучій висхідної лінії зв'язку; і передавач для передачі даних на пристрої користувацького обладнання на множині несучих низхідної лінії зв'язку, причому передавач сконфігурований для передачі щонайменше однієї опорної несучої низхідної лінії зв'язку з повною підтримкою випуску 99 3GPP і передачі щонайменше однієї неопорної несучої низхідної лінії зв'язку з частковою підтримкою випуску 99 3GPP, і передачі щонайменше однієї опорної несучої низхідної лінії зв'язку перекриваються за часом з передачами щонайменше однієї неопорної несучої низхідної лінії зв'язку. 51. Базова приймально-передавальна станція за п.50, в якій щонайменше одна неопорна несуча низхідної лінії зв'язку не несе канал часової прив'язки синхронізації (SCH). 52. Базова приймально-передавальна станція за п.50, в якій щонайменше одна неопорна несуча низхідної лінії зв'язку не несе основний загальний фізичний канал керування (Р-ССРСН). 53. Базова приймально-передавальна станція за п.50, в якій щонайменше одна неопорна несуча низхідної лінії зв'язку не несе додатковий загальний фізичний канал керування (S-CCPCH). 54. Базова приймально-передавальна станція за п.50, в якій щонайменше одна неопорна несуча низхідної лінії зв'язку не несе фізичний канал довільного доступу (PRACH). 55. Базова приймально-передавальна станція за п.50, в якій щонайменше одна неопорна несуча низхідної лінії зв'язку не несе канал пошукового виклику. 56. Базова приймально-передавальна станція в радіомережі, яка містить: приймач для прийому даних з пристроїв користувацького обладнання на щонайменше одній несучій висхідної лінії зв'язку; і передавач для передачі даних на пристрої користувацького обладнання на множині несучих низхідної лінії зв'язку, при цьому згаданий передавач сконфігурований для передачі щонайменше однієї опорної несучої низхідної лінії зв'язку з першим спільним каналом і передачі щонайменше однієї неопорної несучої низхідної лінії зв'язку, яка не несе перший спільний канал, передачі щонайменше однієї опорної несучої низхідної лінії зв'язку перекриваються за часом з передачами щонайменше однієї неопорної несучої низхідної лінії зв'язку. 57. Спосіб роботи базової приймальнопередавальної станції в радіомережі, причому спосіб містить етапи, на яких: передають першу опорну несучу низхідної лінії зв'язку з першим спільним каналом; приймають перший сигнал з пристрою користувацького обладнання, причому перший сигнал повідомляє базову приймально-передавальну станцію, що пристрій користувацького обладнання 93376 12 увійшов в синхронізм з системою радіомережі, до якої належить базова приймально-передавальна станція, з використанням першої опорної несучої низхідної лінії зв'язку; передають другу опорну несучу низхідної лінії зв'язку з першим спільним каналом, при цьому етап передачі другої опорної несучої низхідної лінії зв'язку перекривається за часом з етапом передачі першої опорної несучої низхідної лінії зв'язку; і після прийому першого сигналу відправляють на пристрій користувацького обладнання другий сигнал, причому другий сигнал повідомляє пристрій користувацького обладнання, що потрібно входити в синхронізм з системою радіомережі з використанням другої опорної несучої низхідної лінії зв'язку. 58. Спосіб за п.57, який додатково містить етап, на якому синхронізують першу і другу опорні несучі низхідної лінії зв'язку по одному і тому ж опорному сигналу часової прив'язки. 59. Спосіб за п.57, який додатково містить етап, на якому після прийому першого сигналу відправляють пристрою користувацького обладнання третій сигнал, що повідомляє пристрій користувацького обладнання про зміщення часової прив'язки другої опорної несучої низхідної лінії зв'язку відносно першої опорної несучої низхідної лінії зв'язку. 60. Спосіб за п.57, який додатково містить етап, на якому після прийому першого сигналу відправляють пристрою користувацького обладнання третій сигнал, що повідомляє пристрій користувацького обладнання про код скремблювання другої опорної несучої низхідної лінії зв'язку. 61. Спосіб за п.57, в якому перша і друга опорні несучі низхідної лінії зв'язку використовують один і той же код скремблювання. 62. Спосіб за п.61, який додатково містить етап, на якому після прийому першого сигналу відправляють пристрою користувацького обладнання третій сигнал, що повідомляє пристрій користувацького обладнання, що код скремблювання другої опорної несучої низхідної лінії зв'язку є таким же, як код скремблювання першої опорної несучої низхідної лінії зв'язку. 63. Базова приймально-передавальна станція в радіомережі, яка містить: приймач для прийому даних з пристроїв користувацького обладнання на щонайменше одній несучій висхідної лінії зв'язку; передавач для передачі даних на пристрої користувацького обладнання на множині несучих низхідної лінії зв'язку; і процесор, який керує передавачем і приймачем, при цьому процесор виконаний з можливістю конфігурувати передавач і приймач для передачі першої опорної несучої низхідної лінії зв'язку з першим спільним каналом, для прийому першого сигналу з першого пристрою користувацького обладнання, перший сигнал повідомляє базову приймально-передавальну станцію, що перший пристрій користувацького обладнання увійшов в 13 синхронізм з системою радіомережі, до якої належить базова приймально-передавальна станція, з використанням першої опорної несучої низхідної лінії зв'язку, для передачі другої опорної несучої низхідної лінії зв'язку з першим спільним каналом, і після прийому першого сигналу для відправки на перший пристрій користувацького обладнання другого сигналу, що повідомляє перший пристрій користувацького обладнання, що потрібно увійти в синхронізм з системою радіомережі з використанням другої опорної несучої низхідної лінії зв'язку. 64. Базова приймально-передавальна станція за п.63, в якій процесор додатково виконаний з можливістю конфігурувати передавач для синхронізації першої і другої опорних несучих низхідної лінії зв'язку по одному і тому ж опорному сигналу часової прив'язки. 65. Базова приймально-передавальна станція за п.63, в якій процесор додатково виконаний з можливістю конфігурувати передавач для відправки, на перший пристрій користувацького обладнання, третього сигналу, що повідомляє перший пристрій користувацького обладнання про зміщення часової прив'язки другої опорної несучої низхідної лінії зв'язку відносно першої опорної несучої низхідної лінії зв'язку, після прийому першого сигналу. 66. Базова приймально-передавальна станція за п.63, в якій процесор додатково виконаний з можливістю конфігурувати передавач для відправки, на перший пристрій користувацького обладнання, третього сигналу, що повідомляє пристрій користувацького обладнання про код скремблювання другої опорної несучої низхідної лінії зв'язку, після прийому першого сигналу. 67. Базова приймально-передавальна станція за п.63, в якій перша і друга опорні несучі низхідної лінії зв'язку використовують один і той же код скремблювання. 68. Базова приймально-передавальна станція за п.67, в якій процесор додатково виконаний з можливістю конфігурувати передавач для відправки, на перший пристрій користувацького обладнання, третього сигналу, що повідомляє перший пристрій користувацького обладнання, що код скремблювання другої опорної несучої низхідної лінії зв'язку є таким же, як код скремблювання першої опорної несучої низхідної лінії зв'язку, після прийому першого сигналу. 69. Спосіб роботи пристрою користувацького обладнання в радіомережі, причому спосіб містить етапи, на яких: приймають, з базової приймально-передавальної станції радіомережі, щонайменше одну опорну несучу низхідної лінії зв'язку з повною підтримкою випуску 99 3GPP, і приймають, з базової приймально-передавальної станції, щонайменше одну неопорну несучу низхідної лінії зв'язку з частковою підтримкою випуску 99 3GPP одночасно з прийомом щонайменше однієї опорної несучої низхідної лінії зв'язку. 70. Безпровідний пристрій користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, причому безпровідний пристрій користувацького обладнання містить: 93376 14 приймач; і схему обробки; при цьому схема обробки виконана з можливістю конфігурувати приймач для прийому з базової приймально-передавальної станції щонайменше однієї опорної несучої низхідної лінії зв'язку з повною підтримкою випуску 99 3GPP, входити в синхронізм з системою радіомережі з використанням щонайменше однієї несучої низхідної лінії зв'язку, і конфігурувати приймач для прийому, з базової приймально-передавальної станції, щонайменше однієї неопорної несучої низхідної лінії зв'язку з частковою підтримкою випуску 99 3GPP одночасно з прийомом щонайменше однієї опорної несучої низхідної лінії зв'язку. 71. Спосіб роботи пристрою користувацького обладнання в радіомережі, який містить етапи, на яких: приймають, з базової приймально-передавальної станції радіомережі, щонайменше одну опорну несучу низхідної лінії зв'язку з першим спільним каналом; входять в синхронізм з системою радіомережі з використанням щонайменше однієї опорної несучої низхідної лінії зв'язку; і приймають дані корисного навантаження на щонайменше одній неопорній несучій низхідної лінії зв'язку, яка не несе перший спільний канал, причому етап прийому даних корисного навантаження перекривається за часом з етапом прийому щонайменше однієї опорної несучої низхідної лінії зв'язку. 72. Безпровідний пристрій користувацького обладнання для здійснення зв'язку з радіомережею, причому безпровідний пристрій користувацького обладнання містить: приймач; і схему обробки; при цьому схема обробки виконана з можливістю конфігурувати приймач для прийому, з базової приймально-передавальної станції радіомережі, щонайменше однієї опорної несучої низхідної лінії зв'язку з першим спільним каналом, входити в синхронізм з системою радіомережі з використанням щонайменше однієї опорної несучої низхідної лінії зв'язку, і конфігурувати приймач для прийому даних корисного навантаження на щонайменше одній неопорній несучій низхідної лінії зв'язку, яка не несе перший спільний канал, одночасно з прийомом щонайменше однієї опорної несучої низхідної лінії зв'язку. 73. Спосіб роботи базової приймальнопередавальної станції в радіомережі, причому спосіб містить етапи, на яких: передають першу опорну несучу низхідної лінії зв'язку з першим спільним каналом; передають другу несучу низхідної лінії зв'язку; приймають перший сигнал з пристрою користувацького обладнання, при цьому перший сигнал вказує, що пристрій користувацького обладнання увійшов в синхронізм з системою радіомережі з використанням першої опорної несучої низхідної лінії зв'язку; і після прийому першого сигналу передають другий сигнал, при цьому другий сигнал наказує пристрою 15 користувацького обладнання приймати другу несучу низхідної лінії зв'язку. 74. Спосіб за п.73, який додатково містить етапи, на яких: після передачі другого сигналу приймають третій сигнал з пристрою користувацького обладнання; третій сигнал вказує, що пристрій користувацького обладнання готовий приймати дані з використанням другої несучої низхідної лінії зв'язку; і після прийому третього сигналу передають на пристрій користувацького обладнання дані на другій несучій низхідної лінії зв'язку. 75. Базова приймально-передавальна станція в радіомережі, причому базова приймальнопередавальна станція містить: приймач для прийому даних з пристроїв користувацького обладнання; передавач для передачі даних на пристрої користувацького обладнання на множині несучих низхідної лінії зв'язку; і процесор для керування приймачем і передавачем, при цьому процесор виконаний з можливістю конфігурувати передавач для передачі першої опорної несучої низхідної лінії зв'язку з першим спільним каналом і другої несучої низхідної лінії зв'язку, конфігурувати приймач для прийому першого сигналу з першого пристрою користувацького обладнання; перший сигнал вказує, що перший пристрій користувацького обладнання увійшов в синхронізм з системою радіомережі з використанням першої опорної несучої низхідної лінії зв'язку, і конфігурувати передавач для передачі, після прийому першого сигналу, другого сигналу, причому другий сигнал наказує першому пристрою користувацького обладнання приймати другу несучу низхідної лінії зв'язку. 76. Базова приймально-передавальна станція за п.75, в якій процесор додатково виконаний з можливістю: конфігурувати приймач для прийому, після передачі другого сигналу, третього сигналу з першого пристрою користувацького обладнання, третій сигнал вказує, що перший пристрій користувацького обладнання готовий приймати дані з використанням другої несучої низхідної лінії зв'язку; і конфігурувати передавач для передачі, після прийому третього сигналу, даних на другій несучій низхідної лінії зв'язку на перший пристрій користувацького обладнання. 77. Спосіб роботи базової приймальнопередавальної станції в радіомережі, причому спосіб містить етапи, на яких: передають першу опорну несучу низхідної лінії зв'язку із спільним каналом; приймають першу несучу висхідної лінії зв'язку з пристрою користувацького обладнання; передають перший сигнал, причому перший сигнал наказує пристрою користувацького обладнання передавати другу несучу висхідної лінії зв'язку; і синхронізуються по другій несучій висхідної лінії зв'язку, що передається пристроєм користувацького обладнання. 78. Спосіб за п.77, який додатково містить етапи, на яких: 93376 16 після етапу синхронізації передають другий сигнал, причому другий сигнал вказує пристрою користувацького обладнання, що базова приймальнопередавальна станція готова приймати дані на другій несучій висхідної лінії зв'язку, що передається пристроєм користувацького обладнання; і приймають дані з пристрою користувацького обладнання на другій несучій висхідної лінії зв'язку. 79. Базова приймально-передавальна станція в радіомережі, причому базова приймальнопередавальна станція містить: приймач для прийому даних; передавач для передачі даних на множині несучих низхідної лінії зв'язку; і процесор, який керує приймачем і передавачем, при цьому процесор сконфігурований для спонукання передавача передавати першу опорну несучу низхідної лінії зв'язку із спільним каналом, спонукання приймача приймати першу несучу висхідної лінії зв'язку з пристрою користувацького обладнання, спонукання передавача для передачі першого сигналу, причому перший сигнал наказує пристрою користувацького обладнання передавати другу несучу висхідної лінії зв'язку, і синхронізації приймача по другій несучій висхідної лінії зв'язку, що передається пристроєм користувацького обладнання. 80. Базова приймально-передавальна станція за п.79, в якій процесор додатково сконфігурований після синхронізації приймача: для спонукання передавача передавати другий сигнал, причому другий сигнал вказує пристрою користувацького обладнання, що базова приймально-передавальна станція готова приймати дані на другій несучій висхідної лінії зв'язку, що передається пристроєм користувацького обладнання; і для спонукання приймача приймати дані з пристрою користувацького обладнання на другій несучій висхідної лінії зв'язку. 81. Спосіб роботи пристрою користувацького обладнання в радіомережі, при цьому спосіб містить етапи, на яких: приймають, на пристрої користувацького обладнання, першу опорну несучу низхідної лінії зв'язку із спільним каналом з базової приймальнопередавальної станції; передають, з пристрою користувацького обладнання, першу несучу висхідної лінії зв'язку на базову приймально-передавальну станцію; приймають, на пристрої користувацького обладнання, перший сигнал з базової приймальнопередавальної станції, причому перший сигнал наказує пристрою користувацького обладнання передавати другу несучу висхідної лінії зв'язку; і передають другу несучу висхідної лінії зв'язку у відповідь на прийом першого сигналу. 82. Спосіб за п.81, який додатково містить етапи, на яких: приймають на пристрої користувацького обладнання другий сигнал з базової приймальнопередавальної станції; другий сигнал вказує пристрою користувацького обладнання, що базова приймально-передавальна станція готова приймати дані на другій несучій висхідної лінії зв'язку, що передається пристроєм користувацького обладнання; і 17 у відповідь на прийом другого сигналу передають дані з пристрою користувацького обладнання на базову приймально-передавальну станцію на другій несучій висхідній лінії зв'язку. 83. Безпровідний пристрій користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, причому безпровідний пристрій користувацького обладнання містить: приймач; передавач; і схему обробки, при цьому схема обробки сконфігурована: для спонукання приймача приймати, з базової приймально-передавальної станції, першу опорну несучу низхідної лінії зв'язку із спільним каналом, для спонукання передавача передавати першу несучу висхідної лінії зв'язку на базову приймально-передавальну станцію, для спонукання приймача приймати перший сигнал з базової приймально-передавальної станції; перший сигнал наказує пристрою користувацького обладнання передавати другу несучу висхідної лінії зв'язку, і для спонукання передавача передавати другу несучу висхідної лінії зв'язку у відповідь на прийом першого сигналу. 84. Безпровідний пристрій користувацького обладнання за п.83, в якому схема обробки додатково сконфігурована: для спонукання приймача приймати другий сигнал з базової приймально-передавальної станції, причому другий сигнал вказує пристрою користувацького обладнання, що базова приймальнопередавальна станція готова приймати дані на другій несучій висхідної лінії зв'язку, що передається пристроєм користувацького обладнання; і для спонукання передавача передавати дані на базову приймально-передавальну станцію на другій несучій висхідної лінії зв'язку у відповідь на другий сигнал. 85. Безпровідний пристрій користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, причому безпровідний пристрій користувацького обладнання містить: засіб для прийому, з базової приймальнопередавальної станції, даних на першій несучій низхідної лінії зв'язку і на другій несучій низхідної лінії зв'язку; засіб для визначення значень першого індикатора якості каналу для першої несучої низхідної лінії зв'язку і значень другого індикатора якості каналу для другої несучої низхідної лінії зв'язку, при цьому одне значення першого індикатора якості каналу за часовий інтервал і одне значення другого індикатора якості каналу за часовий інтервал; засіб для передачі, на першій несучій висхідної лінії зв'язку, на базову приймально-передавальну станцію, значень індикатора якості каналу в полі CQI, одне поле CQI за часовий інтервал; і засіб для кодування поля CQI для кожного часового інтервалу з першої множини часових інтервалів (1) значенням, виведеним із значення першого індикатора якості каналу, відповідного згаданому 93376 18 кожному часовому інтервалу з першої множини часових інтервалів, і (2) значенням, виведеним із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, так що поле CQI, що передається на першій несучій висхідної лінії зв'язку, повідомляє інформацію щодо якості каналу першої несучої низхідної лінії зв'язку і інформацію щодо якості каналу другої несучої низхідної лінії зв'язку для згаданого кожного часового інтервалу з першої множини часових інтервалів, при цьому поле CQI включає у себе як перший індикатор якості каналу, так і другий індикатор якості каналу для першої несучої низхідної лінії зв'язку і другої несучої низхідної лінії зв'язку в одному часовому інтервалі. 86. Безпровідний пристрій користувацького обладнання за п.85, в якому засіб для кодування додатково сконфігурований для отримання значення, виведеного із значення першого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, за допомогою зниження розрізнення значення першого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів. 87. Безпровідний пристрій користувацького обладнання за п.86, в якому засіб для кодування додатково сконфігурований для отримання значення, виведеного із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, за допомогою обчислення різниці між (1) значенням другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, і (2) значенням другого індикатора якості каналу, відповідного часовому інтервалу, безпосередньо передуючому згаданому кожному часовому інтервалу з першої множини часових інтервалів. 88. Безпровідний пристрій користувацького обладнання за п.87, в якому згадана схема додатково сконфігурована для кодування поля CQI для згаданого кожного часового інтервалу з першої множини часових інтервалів значенням підтвердження ACK/NAK, яке відповідає даним корисного навантаження, прийнятим безпровідним користувацьким пристроєм з базової приймально-передавальної станції на несучій низхідної лінії зв'язку. 89. Безпровідний пристрій користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, причому безпровідний пристрій користувацького обладнання містить: засіб для прийому, з базової приймальнопередавальної станції, даних на множині несучих низхідної лінії зв'язку; засіб для визначення значень індикатора якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку; засіб для передачі на першій несучій висхідної лінії зв'язку, на базову приймально-передавальну станцію, значень індикатора якості каналу в полі CQI, одне поле CQI за часовий інтервал; і 19 засіб для вибору, для кожного часового інтервалу, вибраної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку, причому кожна несуча низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку вибирається один раз протягом періоду циклу; і засіб для кодування поля CQI індикатором якості каналу вибраної несучої низхідної лінії зв'язку для згаданого кожного часового інтервалу, при цьому поле CQI включає у себе значення індикаторів якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку в одному часовому інтервалі. 90. Безпровідний пристрій користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, причому безпровідний пристрій користувацького обладнання містить: засіб для прийому, з базової приймальнопередавальної станції, даних на множині несучих низхідної лінії зв'язку; засіб для визначення значень індикатора якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку; засіб для передачі, на першій несучій висхідної лінії зв'язку, в радіомережу даних в полі індикатора зворотного зв'язку (FBI), одне поле FBI за часовий інтервал; і засіб для кодування поля FBI щонайменше частиною значення індикатора якості каналу першої несучої низхідної лінії зв'язку, вибраної з множини несучих низхідної лінії зв'язку, при цьому поле CQI включає у себе значення індикаторів якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку в одному часовому інтервалі. 91. Безпровідний пристрій користувацького обладнання за п.90, в якому: засіб для передачі сконфігурований для передачі, на першій несучій висхідної лінії зв'язку, в мережу базових приймально-передавальних станцій, даних в полі CQI, одне поле CQI за часовий інтервал; і засіб для кодування сконфігурований для кодування поля CQI значенням індикатора якості каналу другої несучої низхідної лінії зв'язку, вибраної з множини несучих низхідної лінії зв'язку. 92. Базова приймально-передавальна станція в радіомережі для зв'язку з безпровідним пристроєм користувацького обладнання, причому базова приймально-передавальна станція містить: засіб для прийому даних з безпровідного пристрою користувацького обладнання на першій несучій висхідної лінії зв'язку, перша несуча висхідної лінії зв'язку включає в себе канал з полем CQI; засіб для передачі даних на безпровідний пристрій користувацького обладнання на першій несучій низхідної лінії зв'язку і на другій несучій низхідної лінії зв'язку; і засіб для обробки, сконфігурований для: прийому значень в полі CQI, одне прийняте значення в полі CQI за часовий інтервал, настройки вихідної потужності першої несучої низхідної лінії зв'язку відповідно до першого підполя 93376 20 прийнятого значення в полі CQI в кожному часовому інтервалі, і настройки вихідної потужності другої несучої низхідної лінії зв'язку відповідно до другого підполя прийнятого значення в полі CQI в згаданому кожному часовому інтервалі, при цьому поле CQI включає у себе як перший індикатор якості каналу, так і другий індикатор якості каналу для першої несучої низхідної лінії зв'язку і другої несучої низхідної лінії зв'язку в одному часовому інтервалі. 93. Базова приймально-передавальна станція за п.92, в якій засіб для обробки додатково сконфігурований для: зчитування третього підполя прийнятого значення в полі CQI, і якщо третє підполе містить перше значення, інформування контролера радіомережі в радіомережі, що щонайменше один пакет, відправлений на несучій низхідної лінії зв'язку на безпровідний пристрій користувацького обладнання, був успішно прийнятий безпровідним пристроєм користувацького обладнання. 94. Базова приймально-передавальна станція за п.92, в якій: перша несуча висхідної лінії зв'язку включає в себе канал з полем інформації зворотного зв'язку (FBI); засіб для обробки додатково сконфігурований для інформування контролера радіомережі в радіомережі, що щонайменше один пакет, відправлений на несучій низхідної лінії зв'язку на безпровідний пристрій користувацького обладнання, був успішно прийнятий безпровідним пристроєм користувацького обладнання, якщо третє підполе поля FBI містить перше визначене раніше значення. 95. Спосіб роботи безпровідного пристрою користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, причому спосіб містить: етап, на якому приймають, з базової приймальнопередавальної станції, дані на першій несучій низхідної лінії зв'язку і на другій несучій низхідної лінії зв'язку; етап, на якому визначають значення першого індикатора якості каналу для першої несучої низхідної лінії зв'язку, одне значення першого індикатора якості каналу за часовий інтервал; етап, на якому визначають значення другого індикатора якості каналу для другої несучої низхідної лінії зв'язку, одне значення другого індикатора якості каналу за часовий інтервал; етап, на якому передають, на першій несучій висхідної лінії зв'язку, в радіомережу значення індикатора якості каналу в полі CQI, одне поле CQI за часовий інтервал; і етап, на якому кодують поле CQI, для кожного часового інтервалу з першої множини часових інтервалів, значенням, виведеним із значення першого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, і значенням, виведеним із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, при цьому поле CQI включає у себе як перший індикатор якості каналу, так і другий індикатор якості 21 каналу для першої несучої низхідної лінії зв'язку і другої несучої низхідної лінії зв'язку в одному часовому інтервалі. 96. Спосіб роботи безпровідного пристрою користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, причому спосіб містить: етап, на якому приймають, з базової приймальнопередавальної станції, дані на множині несучих низхідної лінії зв'язку; етап, на якому визначають значення індикатора якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку; етап, на якому передають, на першій несучій висхідної лінії зв'язку, в радіомережу значення індикатора якості каналу в полі CQI, одне поле CQI за часовий інтервал; етап, на якому вибирають, для кожного часового інтервалу, вибрану несучу низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку; кожна несуча низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку вибирається один раз протягом періоду циклу; і етап, на якому кодують поле CQI індикатором якості каналу вибраної несучої низхідної лінії зв'язку для згаданого кожного часового інтервалу, так що поле CQI, що передається на першій несучій висхідної лінії зв'язку, повідомляє інформацію щодо якості каналу згаданої кожної несучої низхідної лінії зв'язку один раз протягом періоду циклу, при цьому поле CQI включає у себе значення індикаторів якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку в одному часовому інтервалі. 97. Спосіб роботи безпровідного пристрою користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, причому спосіб містить: етап, на якому приймають, з базової приймальнопередавальної станції, дані на множині несучих низхідної лінії зв'язку; етап, на якому визначають значення індикатора якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку; етап, на якому передають, на першій несучій висхідної лінії зв'язку, в радіомережу дані в полі індикатора зворотного зв'язку (FBI), одне поле FBI за часовий інтервал; і етап, на якому кодують поле FBI щонайменше частиною значення індикатора якості каналу першої несучої низхідної лінії зв'язку, вибраною з множини несучих низхідної лінії зв'язку, при цьому поле CQI включає у себе значення індикаторів якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку в одному часовому інтервалі. 98. Спосіб роботи базової приймальнопередавальної станції в радіомережі, який містить: етап, на якому приймають дані з безпровідного пристрою користувацького обладнання на першій несучій висхідної лінії зв'язку, перша несуча висхідної лінії зв'язку включає в себе канал з полем CQI; етап, на якому передають дані на безпровідний пристрій користувацького обладнання на першій 93376 22 несучій низхідної лінії зв'язку і на другій несучій низхідної лінії зв'язку; етап, на якому зчитують значення, що приймаються в полі CQI, одне значення приймається в полі CQI за часовий інтервал; етап, на якому настроюють вихідну потужність першої несучої низхідної лінії зв'язку відповідно до першого підполя значення, що приймається в полі CQI в кожному часовому інтервалі; і етап, на якому настроюють вихідну потужність другої несучої низхідної лінії зв'язку відповідно до другого підполя значення, що приймається в полі CQI в згаданому кожному часовому інтервалі, при цьому поле CQI включає у себе як перший індикатор якості каналу, так і другий індикатор якості каналу для першої несучої низхідної лінії зв'язку і другої несучої низхідної лінії зв'язку в одному часовому інтервалі. 99. Спосіб роботи базової приймальнопередавальної станції в радіомережі, який містить: етап, на якому передають щонайменше одну опорну несучу низхідної лінії зв'язку з повною підтримкою випуску 99 3GPP; і етап, на якому передають щонайменше одну неопорну несучу низхідної лінії зв'язку з частковою підтримкою випуску 99 3GPP, причому етап, на якому передають щонайменше одну неопорну несучу низхідної лінії зв'язку, перекривається за часом з етапом, на якому передають щонайменше одну опорну несучу низхідної лінії зв'язку. 100. Спосіб роботи базової приймальнопередавальної станції в радіомережі, який містить: етап, на якому передають щонайменше одну опорну несучу низхідної лінії зв'язку з першим спільним каналом; і етап, на якому передають щонайменше одну неопорну несучу низхідної лінії зв'язку, яка не несе перший спільний канал, причому етап, на якому передають щонайменше одну неопорну несучу низхідної лінії зв'язку, перекривається за часом з етапом, на якому передають щонайменше одну опорну несучу низхідної лінії зв'язку. 101. Базова приймально-передавальна станція в радіомережі, яка містить: засіб для прийому даних з пристроїв користувацького обладнання на щонайменше одній несучій висхідної лінії зв'язку; і засіб для передачі даних на пристрої користувацького обладнання на множині несучих низхідної лінії зв'язку, при цьому засіб для передачі сконфігурований для передачі щонайменше однієї опорної несучої низхідної лінії зв'язку з повною підтримкою випуску 99 3GPP і передачі щонайменше однієї неопорної несучої низхідної лінії зв'язку з частковою підтримкою випуску 99 3GPP, і передачі щонайменше однієї опорної несучої низхідної лінії зв'язку перекриваються за часом з передачами щонайменше однієї неопорної несучої низхідної лінії зв'язку. 102. Базова приймально-передавальна станція за п.101, при цьому щонайменше одна неопорна несуча низхідної лінії зв'язку не несе канал часової прив'язки синхронізації (SCH). 103. Базова приймально-передавальна станція в радіомережі, яка містить: 23 засіб для прийому даних з пристроїв користувацького обладнання на щонайменше одній несучій висхідної лінії зв'язку; і засіб для передачі даних на пристрої користувацького обладнання на множині несучих низхідної лінії зв'язку, при цьому засіб для передачі сконфігурований для передачі щонайменше однієї опорної несучої низхідної лінії зв'язку з першим спільним каналом і передачі щонайменше однієї неопорної несучої низхідної лінії зв'язку, яка не несе перший спільний канал, і передачі щонайменше однієї опорної несучої низхідної лінії зв'язку перекриваються за часом з передачами щонайменше однієї неопорної несучої низхідної лінії зв'язку. 104. Спосіб роботи базової приймальнопередавальної станції в радіомережі, який містить: етап, на якому передають першу опорну несучу низхідної лінії зв'язку з першим спільним каналом; етап, на якому приймають перший сигнал з пристрою користувацького обладнання, при цьому перший сигнал повідомляє базову приймальнопередавальну станцію, що пристрій користувацького обладнання увійшов в синхронізм з системою радіомережі, до якої належить базова приймально-передавальна станція, з використанням першої опорної несучої низхідної лінії зв'язку; етап, на якому передають другу опорну несучу низхідної лінії зв'язку з першим спільним каналом, причому етап, на якому передають другу опорну несучу низхідної лінії зв'язку, перекривається за часом з етапом, на якому передають першу опорну несучу низхідної лінії зв'язку; і етап, на якому відправляють на пристрій користувацького обладнання другий сигнал, після прийому першого сигналу, причому другий сигнал повідомляє пристрій користувацького обладнання, що потрібно входити в синхронізм з системою радіомережі з використанням другої опорної несучої низхідної лінії зв'язку. 105. Базова приймально-передавальна станція в радіомережі, яка містить: засіб для прийому даних з пристроїв користувацького обладнання на щонайменше одній несучій висхідної лінії зв'язку; засіб для передачі даних на пристрої користувацького обладнання на множині несучих низхідної лінії зв'язку; і засіб для керування засобом для прийому і засобом для передачі, при цьому засіб для керування виконаний з можливістю конфігурувати засіб для передачі і засіб для прийому: для передачі першої опорної несучої низхідної лінії зв'язку з першим спільним каналом, для прийому першого сигналу з першого пристрою користувацького обладнання, причому перший сигнал повідомляє базову приймальнопередавальну станцію, що перший пристрій користувацького обладнання увійшов в синхронізм з системою радіомережі, до якої належить базова приймально-передавальна станція, з використанням першої опорної несучої низхідної лінії зв'язку, для передачі другої опорної несучої низхідної лінії зв'язку з першим спільним каналом, і після прийому першого сигналу, для відправки, на перший пристрій користувацького обладнання, 93376 24 другого сигналу, що повідомляє перший пристрій користувацького обладнання, що потрібно входити в синхронізм з системою радіомережі з використанням другої опорної несучої низхідної лінії зв'язку. 106. Базова приймально-передавальна станція за п.105, в якій засіб для керування додатково виконаний з можливістю конфігурувати засіб для передачі для синхронізації першої і другої опорних несучих низхідної лінії зв'язку по одному і тому ж опорному сигналу часової прив'язки. 107. Базова приймально-передавальна станція за п.105, в якій засіб для керування додатково виконаний з можливістю конфігурувати засіб для передачі для відправки, на перший пристрій користувацького обладнання, третього сигналу, що повідомляє перший пристрій користувацького обладнання про зміщення часової прив'язки другої опорної несучої низхідної лінії зв'язку відносно першої опорної несучої низхідної лінії зв'язку, після прийому першого сигналу. 108. Базова приймально-передавальна станція за п.105, в якій засіб для керування додатково виконаний з можливістю конфігурувати засіб для передачі для відправки, на перший пристрій користувацького обладнання, третього сигналу, що повідомляє пристрій користувацького обладнання про код скремблювання другої опорної несучої низхідної лінії зв'язку, після прийому першого сигналу. 109. Спосіб роботи пристрою користувацького обладнання в радіомережі, який містить: етап, на якому приймають, з базової приймальнопередавальної станції радіомережі, щонайменше одну опорну несучу низхідної лінії зв'язку з повною підтримкою випуску 99 3GPP, і етап, на якому приймають, з базової приймальнопередавальної станції, щонайменше одну неопорну несучу низхідної лінії зв'язку з частковою підтримкою випуску 99 3GPP одночасно з прийомом щонайменше однієї опорної несучої низхідної лінії зв'язку. 110. Безпровідний пристрій користувацького обладнання для здійснення зв'язку з базовою приймально-передавальною станцією радіомережі, причому безпровідний пристрій користувацького обладнання містить: засіб для прийому несучих низхідної лінії зв'язку; і засіб для керування засобом для прийому; при цьому засіб для керування виконаний з можливістю: конфігурувати засіб для прийому для прийому, з базової приймально-передавальної станції, щонайменше однієї опорної несучої низхідної лінії зв'язку з повною підтримкою випуску 99 3GPP, входити в синхронізм з системою радіомережі з використанням щонайменше однієї несучої низхідної лінії зв'язку, і конфігурувати засіб прийому для прийому, з базової приймально-передавальної станції, щонайменше однієї неопорної несучої низхідної лінії зв'язку з частковою підтримкою випуску 99 3GPP одночасно з прийомом щонайменше однієї опорної несучої низхідної лінії зв'язку. 25 111. Спосіб роботи пристрою користувацького обладнання в радіомережі, причому способі містить: етап, на якому приймають, з базової приймальнопередавальної станції радіомережі, щонайменше одну опорну несучу низхідної лінії зв'язку з першим спільним каналом; етап, на якому входять в синхронізм з системою радіомережі з використанням щонайменше однієї опорної несучої низхідної лінії зв'язку; і етап, на якому приймають дані корисного навантаження на щонайменше одній неопорній несучій низхідної лінії зв'язку, яка не несе перший спільний канал, причому етап, на якому приймають дані корисного навантаження, перекривається за часом з етапом, на якому приймають щонайменше одну опорну несучу низхідної лінії зв'язку. 112. Безпровідний пристрій користувацького обладнання для здійснення зв'язку з радіомережею, при цьому безпровідний пристрій користувацького обладнання містить: засіб для прийому несучих низхідної лінії зв'язку; і засіб для керування, виконаний з можливістю конфігурувати засіб для прийому для прийому, з базової приймально-передавальної станції радіомережі, щонайменше однієї опорної несучої низхідної лінії зв'язку з першим спільним каналом, входити в синхронізм з системою радіомережі з використанням щонайменше однієї опорної несучої низхідної лінії зв'язку, і конфігурувати засіб для прийому для приймання даних корисного навантаження на щонайменше одній неопорній несучій низхідної лінії зв'язку, яка не несе перший спільний канал, одночасно з прийомом щонайменше однієї опорної несучої низхідної лінії зв'язку. 113. Спосіб роботи базової приймальнопередавальної станції в радіомережі, який містить: етап, на якому передають першу опорну несучу низхідної лінії зв'язку з першим спільним каналом; етап, на якому передають другу несучу низхідної лінії зв'язку; етап, на якому приймають перший сигнал з пристрою користувацького обладнання, причому перший сигнал вказує, що пристрій користувацького обладнання увійшов в синхронізм з системою радіомережі з використанням першої опорної несучої низхідної лінії зв'язку; і етап, на якому передають другий сигнал, після прийому першого сигналу, причому другий сигнал наказує пристрою користувацького обладнання приймати другу несучу низхідної лінії зв'язку. 114. Базова приймально-передавальна станція в радіомережі, яка містить: засіб для прийому даних з пристроїв користувацького обладнання; засіб для передачі даних на пристрої користувацького обладнання на множині несучих низхідної лінії зв'язку; і засіб для керування засобом для прийому і засобом для передачі, при цьому засіб для керування виконаний з можливістю: конфігурувати засіб для передачі для передачі першої опорної несучої низхідної лінії зв'язку з першим спільним каналом і другої несучої низхідної лінії зв'язку, 93376 26 конфігурувати засіб для прийому для прийому першого сигналу з першого пристрою користувацького обладнання; перший сигнал вказує, що перший пристрій користувацького обладнання увійшов в синхронізм з системою радіомережі з використанням першої опорної несучої низхідної лінії зв'язку, і конфігурувати засіб для передачі для передачі, після прийому першого сигналу, другого сигналу, при цьому другий сигнал наказує першому пристрою користувацького обладнання приймати другу несучу низхідної лінії зв'язку. 115. Спосіб роботи базової приймальнопередавальної станції в радіомережі, який містить: етап, на якому передають першу опорну несучу низхідної лінії зв'язку із спільним каналом; етап, на якому приймають першу несучу висхідної лінії зв'язку з пристрою користувацького обладнання; етап, на якому наказують пристрою користувацького обладнання передавати другу несучу висхідної лінії зв'язку; і етап, на якому синхронізуються по другій несучій висхідної лінії зв'язку, що передається пристроєм користувацького обладнання. 116. Базова приймально-передавальна станція в радіомережі, причому базова приймальнопередавальна станція містить: засіб для прийому даних; засіб для передачі даних на множині несучих низхідної лінії зв'язку; і засіб для керування засобом для прийому і засобом для передачі, при цьому засіб для керування виконаний з можливістю: спонукати засіб для передачі передавати першу опорну несучу низхідної лінії зв'язку із спільним каналом, спонукати засіб для прийому приймати першу несучу висхідної лінії зв'язку з пристрою користувацького обладнання, і спонукати засіб для передачі передавати перший сигнал, причому перший сигнал наказує пристрою користувацького обладнання передавати другу несучу висхідної лінії зв'язку; і засіб для синхронізації засобу для прийому по другій несучій висхідної лінії зв'язку, що передається пристроєм користувацького обладнання. 117. Спосіб роботи пристрою користувацького обладнання в радіомережі, який містить: етап, на якому приймають, на пристрої користувацького обладнання, першу опорну несучу низхідної лінії зв'язку із спільним каналом з базової приймально-передавальної станції; етап, на якому передають, з пристрою користувацького обладнання, першу несучу висхідної лінії зв'язку на базову приймально-передавальну станцію; етап, на якому приймають, на пристрої користувацького обладнання, перший сигнал з базової приймально-передавальної станції; перший сигнал наказує пристрою користувацького обладнання передавати другу несучу висхідної лінії зв'язку; і етап, на якому передають другу несучу висхідної лінії зв'язку у відповідь на прийом першого сигналу. 27 118. Безпровідний пристрій користувацького обладнання для підтримки зв'язку з базовою приймально-передавальною станцією радіомережі, причому безпровідний пристрій користувацького обладнання містить: засіб для прийому; засіб для передачі; і засіб для керування засобом для прийому і засобом для передачі, при цьому засіб для керування сконфігурований: для спонукання засобу для прийому приймати, з базової приймально-передавальної станції, першу опорну несучу низхідній лінії зв'язку із спільним каналом, для спонукання засобу для передачі передавати першу несучу висхідної лінії зв'язку на базову приймально-передавальну станцію, для спонукання засобу для прийому приймати перший сигнал з базової приймальнопередавальної станції, причому перший сигнал наказує пристрою користувацького обладнання передавати другу несучу висхідної лінії зв'язку, і для спонукання засобу для передачі передавати другу несучу висхідної лінії зв'язку у відповідь на прийом першого сигналу. 119. Машиночитаний носій, що містить інструкції, причому інструкції, при їх виконанні щонайменше одним процесором безпровідного пристрою користувацького обладнання, спонукають згаданий безпровідний пристрій користувацького обладнання виконувати операції, що містять: прийом, з базової приймально-передавальної станції радіомережі, даних на першій несучій низхідної лінії зв'язку і на другій несучій низхідної лінії зв'язку; визначення значень першого індикатора якості каналу для першої несучої низхідної лінії зв'язку, одне значення першого індикатора якості каналу за часовий інтервал; визначення значень другого індикатора якості каналу для другої несучої низхідної лінії зв'язку, одне значення другого індикатора якості каналу за часовий інтервал; передачу на першій несучій висхідної лінії зв'язку, в радіомережу, значень індикатора якості каналу в полі CQI, одне поле CQI за часовий інтервал; і кодування поля CQI, для кожного часового інтервалу з першої множини часових інтервалів, значенням, виведеним із значення першого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, і значенням, виведеним із значення другого індикатора якості каналу, відповідного згаданому кожному часовому інтервалу з першої множини часових інтервалів, при цьому поле CQI включає у себе як перший індикатор якості каналу, так і другий індикатор якості каналу для першої несучої низхідної лінії зв'язку і другої несучої низхідної лінії зв'язку в одному часовому інтервалі. 120. Машиночитаний носій, що містить інструкції, причому інструкції, при їх виконанні щонайменше одним процесором базової приймальнопередавальної станції в радіомережі, спонукають згадану базову приймально-передавальну станцію виконувати операції, що містять: 93376 28 прийом даних з безпровідного пристрою користувацького обладнання на першій несучій висхідної лінії зв'язку, причому перша несуча висхідної лінії зв'язку включає в себе канал з полем CQI; передачу даних на безпровідний пристрій користувацького обладнання на першій несучій низхідної лінії зв'язку і на другій несучій низхідної лінії зв'язку; і зчитування значень, що приймаються в полі CQI, одне значення приймається в полі CQI за часовий інтервал; настройку вихідної потужності першої несучої низхідної лінії зв'язку відповідно до першого підполя значення, що приймається в полі CQI в кожному часовому інтервалі; настройку вихідної потужності другої несучої низхідної лінії зв'язку відповідно до другого підполя значення, що приймається в полі CQI в згаданому кожному часовому інтервалі, при цьому поле CQI включає у себе як перший індикатор якості каналу, так і другий індикатор якості каналу для першої несучої низхідної лінії зв'язку і другої несучої низхідної лінії зв'язку в одному часовому інтервалі. 121. Машиночитаний носій, який містить інструкції, причому інструкції, при їх виконанні щонайменше одним процесором базової приймальнопередавальної станції в радіомережі, спонукають згадану базову приймально-передавальну станцію виконувати операції, що містять: передачу щонайменше однієї опорної несучої низхідної лінії зв'язку з повною підтримкою випуску 99 3GPP; і передачу щонайменше однієї неопорної несучої низхідної лінії зв'язку з частковою підтримкою випуску 99 3GPP; причому передача щонайменше однієї неопорної несучої низхідної лінії зв'язку перекривається за часом з етапом передачі щонайменше однієї опорної несучої низхідної лінії зв'язку. 122. Машиночитаний носій, що містить інструкції, причому інструкції, при їх виконанні щонайменше одним процесором базової приймальнопередавальної станції в радіомережі, спонукають базову приймально-передавальну станцію виконувати операції, що містять: передачу першої опорної несучої низхідної лінії зв'язку з першим спільним каналом; прийом першого сигналу з пристрою користувацького обладнання, причому перший сигнал повідомляє базову приймально-передавальну станцію, що пристрій користувацького обладнання увійшов в синхронізм з системою радіомережі, до якої належить базова приймально-передавальна станція, з використанням першої опорної несучої низхідної лінії зв'язку; передачу другої опорної несучої низхідної лінії зв'язку з першим спільним каналом, причому передача другої опорної несучої низхідної лінії зв'язку перекривається за часом з етапом передачі першої опорної несучої низхідної лінії зв'язку; і після прийому першого сигналу відправку на пристрій користувацького обладнання другого сигналу, що повідомляє пристрій користувацького обладнання, що потрібно входити в синхронізм з 29 93376 30 системою радіомережі з використанням другої опорної несучої низхідної лінії зв'язку. 123. Машиночитаний носій, який містить інструкції, причому інструкції, при їх виконанні щонайменше одним процесором безпровідного пристрою користувацького обладнання, спонукають безпровідний пристрій користувацького обладнання виконувати операції, що містять: прийом з базової приймально-передавальної станції радіомережі щонайменше однієї опорної несучої низхідної лінії зв'язку з повною підтримкою випуску 99 3GPP; і прийом з базової приймально-передавальної станції щонайменше однієї неопорної несучої низхідної лінії зв'язку з частковою підтримкою випуску 99 3GPP одночасно з прийомом щонайменше однієї опорної несучої низхідної лінії зв'язку. Дана заявка на патент претендує на пріоритет по попередній заявці під порядковим номером 60/676,109, озаглавленій «Method and Apparatus for Multi-Carrier Wireless Communications» («Спосіб і пристрій для безпровідного зв'язку на багатьох несучих»), зареєстрованої 28 квітня 2005p.; дана заявка на патент також претендує на пріоритет по попередній заявці, під порядковим номером 60/676,110, озаглавленої «Method and Apparatus for Signaling in Wireless Communications» («Спосіб і пристрій для сигналізації при безпровідному зв'язку»), зареєстрованої 28 квітня 2005 року. Кожна з цих попередніх заявок переуступлена правонаступнику даної заявки і явним чином включена до складу за допомогою посилання, немовби повністю викладена в матеріалах даної заявки, включаючи всі фігури, таблиці і пункти формули винаходу. Даний винахід загалом належить до телекомунікації, а більш точно - до зв'язку на багатьох несучих і з численними стільниками, в безпровідних системах. Сучасні системи зв'язку передбачаються для забезпечення надійної передачі даних для різноманіття додатків, таких як мовний і інформаційний додатки. У контексті зв'язку багатоточкового з'єднання відомі системи зв'язку основані на множинному доступі з частотним розділенням каналів (FDMA), множинному доступ з часовим розділенням каналів (ТОМИ), множинному доступі з кодовим розділенням каналів (CDMA) і, можливо, інших схемах зв'язку з множинним доступом. Система CDMA може бути спроектована для підтримки одного або більше стандартів CDMA, таких як (1) «ТІА/ЕІА-95 Mobile Station-Base Station Compatibility Standard for Dual-Mode Wideband Spread Spectrum Cellular System» («Стандарт сумісності мобільна станція - базова станція для двомодової широкосмугової стільникової системи з розширеним спектром ТІА/ЕІА-95») (цей стандарт разом з своїми розширеними перегляненими версіями А і В буде вказуватися посиланням як «стандарт IS-95»); (2) «ТІА/ЕІА-98-С Recommended Minimum Standard for Dual-Mode Wideband Spread Spectrum Cellular Mobile Station» («Рекомендований мінімальний стандарт для двомодової широкосмугової стільникової мобільної станції з розширеним спектром ТІА/ЕІА-98-С») («стандарт IS-98»); (3) стандарт, запропонований консорціумом, на званим «Проект партнерства 3-го покоління» (3GPP), і втілений в наборі документів, в тому числі документах під номерами 3G TS 25.211, 3G TS 25.212, 3G TS 25.213 і 3G TS 25.214 («стандарт WCDMA»); (4) стандарт, запропонований консорціумом, названим «Проект 2 партнерства 3-го покоління» (3GPP2), і втілений в наборі документів, в тому числі «TR-45.5 Physical Layer Standard for cdma2000 Spread Spectrum Systems» («Стандарт фізичного рівня для систем з розширеним спектром cdma2000 TR-45.5»), «C.S0005-A Upper Layer (Layer 3) Signaling Standard for cdma2000 Spread Spectrum Systems» («Стандарт сигналізації верхнього рівня (рівня 3) для систем з розширеним спектром cdma2000 C.S0005-A») і «TIA/EIA/IS-856 cdma2000 High Rate Packet Data Air Interface Specification» («Технічні вимоги високошвидкісного ефірного інтерфейсу пакетних даних cdma2000 TIA/EIA/IS-856») (разом «стандарт cdma2000»); (5) стандарт 1xEV-DO (високошвидкісної системи обміну пакетними даними CDMA); і (6) деякі інші стандарти. Стандарти, перераховані вище, включені до складу за допомогою посилання, немовби повністю викладені в матеріалах даної заявки, включаючи додатки, доповнення і інші вкладення. Системи зв'язку на багатьох несучих є такими, що розвиваються для задоволення постійно зростаючої потреби в безпровідних послугах і, зокрема, в інформаційних послугах. Системою зв'язку на багатьох несучих є система з підтримкою можливості передавати інформацію на двох або більше несучих частотах. Повинно бути зазначено, що підтримка системи з багатьма несучими може існувати в обох з'єднаннях, низхідної лінії зв'язку і висхідної лінії зв'язку; як альтернатива - система з багатьма несучими може володіти підтримкою багатьох несучих тільки у висхідної лінії зв'язку або тільки в низхідної лінії зв'язку. «Низхідна лінія зв'язку» означає прямий напрямок передачі інформації, тобто передачі з радіомережі на користувацьке обладнання («UE»), таке як стільниковий телефон, PDA (персональний цифровий секретар) або комп'ютер. «Висхідна лінія зв'язку» означає передачу інформації в зворотному напрямку, тобто з UE в радіомережу. Важливо, що кількість несучих прямій лінії зв'язку може відрізнятися від кількості несучих зворотній лінії зв'язку в системі з багатьма несучими. Наприклад, кількість несучих (N) низхідної 31 лінії зв'язку може перевищувати кількість несучих (М) низхідної лінії зв'язку, тобто N>M. Протилежне співвідношення також можливе, хоч і менш ймовірне, з кількістю несучих висхідної лінії зв'язку, що перевищує кількість несучих низхідної лінії зв'язку, тобто M>N. Звичайно, кількості несучих висхідної лінії зв'язку і низхідної лінії зв'язку можуть бути однаковими в системі з багатьма несучими, тобто N=M. Як відмічено в безпосередньо попередньому параграфі, N або Μ можуть дорівнювати 1 в системі з багатьма несучими. Коли кількість несучих висхідної лінії зв'язку дорівнює кількості несучих низхідної лінії зв'язку (Ν=Μ) в системі з багатьма несучими, несучі висхідної лінії зв'язку і низхідної лінії зв'язку можуть бути «спарені» способом, подібним до такого у системи з однією несучою, тобто кожна несуча висхідної/низхідної лінії зв'язку може бути спарена з відповідною несучою низхідної/висхідної лінії зв'язку. Для двох спарених несучих додаткова службова (тобто не корисного навантаження або керуюча) інформація для несучої низхідної лінії зв'язку переноситься парній несучій висхідної лінії зв'язку, а додаткова службова інформація для несучої висхідної лінії зв'язку переноситься несучій низхідної лінії зв'язку. Коли кількість несучих висхідної лінії зв'язку не є такою ж, як кількість несучих (Ν#Μ) низхідної лінії зв'язку, одна або більшe «непарних» несучих можуть бути наслідком або в низхідній лінії зв'язку, або у висхідній лінії зв'язку. У таких асиметричних системах зв'язку на багатьох несучих сигналізації необхідно пристосовуватися, з тим щоб додаткова службова інформація передавалася для непарних несучих. При модернізації раніше розгорнених систем зв'язку, бажано підтримувати зворотну сумісність з успадкованим обладнанням. Наприклад, було б бажаним підтримувати сумісність існуючих стільникових телефонів при модернізації радіомережі. Більш того зміни в раніше розгорнених системах зв'язку переважно повинні вводитися в дію за допомогою модернізацій програмного забезпечення нарівні з мінімізацією необхідності для змін апаратних засобів. Ці зауваження зберігаються в рівній мірі справедливими при модернізації системи безпровідного зв'язку з підтримки однієї несучої на багато які несучі. Тому в даній галузі техніки є потреба в способах і пристрої, які зберігають зворотну сумісність користувацького обладнання і знижують необхідність в змінах апаратних засобів при доданні підтримки багатьох несучих в системі зв'язки на одній несучій. Зокрема, в даній галузі техніки є потреба в способах і пристрої, які забезпечують сигналізацію для непарних несучих в системах з багатьма несучими нарівні із збереженням сумісності з користувацьким обладнанням, призначеним для роботи на одній несучій, і поряд зі зниженням в необхідності змін апаратних засобів в радіомережі. Варіанти здійснення, описані в матеріалах даної заявки, реагують на вищевикладені потреби наданням способів, пристрої і машиночитаних виробів для реалізації підтримки багатьох несучих в системі зв'язку багатоточкового з'єднання. 93376 32 У варіанті здійснення безпровідний пристрій користувацького обладнання для підтримки зв'язку з базовою приймально-передавальною станцією радіомережі включає в себе приймач, передавач і схему обробки. Приймач сконфігурований для прийому, з базової приймально-передавальної станції, даних на першій несучій низхідної лінії зв'язку і на другій несучій низхідної лінії зв'язку, щоб визначати значення першого індикатора якості каналу для першої несучої низхідної лінії зв'язку, і щоб визначати значення другого індикатора якості каналу для другої несучої низхідної лінії зв'язку. Є одне значення першого індикатора якості каналу за часовий інтервал, і одне значення другого індикатора якості каналу за часовий інтервал. Передавач сконфігурований для передачі, на першій несучій висхідної лінії зв'язку, на базову приймальнопередавальну станцію, значень індикатора якості каналу в полі CQI, одне поле CQI за часовий інтервал. Схема обробки приєднана до приймача і до передавача, і сконфігурована для кодування поля CQI, для кожного часового інтервалу з першої множини часових інтервалів, (1) значенням, виведеним із значення першого індикатора якості каналу, відповідного кожному часовому інтервалу з першої множини часових інтервалів, і (2) значенням, виведеним із значення другого індикатора якості каналу, відповідного кожному часовому інтервалу з першої множини часових інтервалів. Цим способом поле CQI, що передається на першій несучій висхідної лінії зв'язку, передає інформацію щодо якості каналу першої несучої низхідної лінії зв'язку і інформацію щодо якості каналу другої несучої низхідної лінії зв'язку для кожного часового інтервалу з першої множини часових інтервалів. У варіанті здійснення безпровідний пристрій користувацького обладнання для підтримки зв'язку з базовою приймально-передавальною станцією радіомережі включає в себе приймач, передавач і схему обробки. Приймач сконфігурований для прийому, з базової приймально-передавальної станції, даних на множині несучих низхідної лінії зв'язку і для визначення значень індикатора якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку. Передавач сконфігурований для передачі, на першій несучій висхідної лінії зв'язку, на базову приймальнопередавальну станцію, значень індикатора якості каналу в полі CQI, одне поле CQI за часовий інтервал. Схема обробки приєднана до приймача і до передавача і сконфігурована для вибору, по кожному часовому інтервалу, вибраній несучій низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку. Кожна несуча низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку вибирається один раз протягом періоду циклу. Схема обробки також сконфігурована для кодування поля CQI індикатором якості каналу вибраної несучої низхідної лінії зв'язку для кожного часового інтервалу. Цим способом поле CQI, що передається на першій несучій висхідної лінії зв'язку, передає інформацію щодо якості каналу кожної несучої низхідної лінії зв'язку один раз протягом періоду циклу. У варіанті здійснення безпровідний пристрій користувацького обладнання для підтримки зв'язку 33 з базовою приймально-передавальною станцією радіомережі включає в себе приймач, передавач і схему обробки. Приймач сконфігурований для прийому, з базової приймально-передавальної станції, даних на множині несучих низхідної лінії зв'язку і для визначення значень індикатора якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку. Передавач сконфігурований для передачі, на першій несучій висхідної лінії зв'язку, в радіомережу даних в полі індикатора зворотного зв'язку (FBI), одне поле FBI за часовий інтервал. Схема обробки приєднана до приймача і до передавача і сконфігурована для кодування поля FBI щонайменше частиною значення індикатора якості каналу першої несучої низхідної лінії зв'язку, вибраною з множини несучих низхідної лінії зв'язку. У варіанті здійснення базова приймальнопередавальна станція в радіомережі підтримує зв'язок з безпровідним пристроєм користувацького обладнання. Базова приймально-передавальна станція включає в себе приймач, передавач і процесор. Приймач сконфігурований для прийому даних з безпровідного пристрою користувацького обладнання на першій несучій висхідної лінії зв'язку, яка включає в себе канал з полем CQI. Передавач сконфігурований для передачі даних на безпровідний пристрій користувацького обладнання на першій несучій низхідної лінії зв'язку і на другій несучій низхідної лінії зв'язку. Процесор, який приєднаний до приймача і до передавача, сконфігурований для виконання наступних функцій: (1) прийому значень в полі CQI, одне прийняте значення в полі CQI за часовий інтервал, (2) настройки вихідної потужності першої несучої низхідної лінії зв'язку відповідно до першого підполя прийнятого значення в полі CQI в кожному часовому інтервалі (з деякої множини часових інтервалів), і (3) настройки вихідної потужності другої несучої низхідної лінії зв'язку відповідно до другого підполя прийнятого значення в полі CQI в кожному часовому інтервалі. У варіанті здійснення спосіб роботи безпровідного пристрою користувацького обладнання для підтримки зв'язку з базовою приймальнопередавальною станцією радіомережі включає в себе наступні етапи: (1) прийому, з базової приймально-передавальної станції, даних на першій несучій низхідної лінії зв'язку і на другій несучій низхідної лінії зв'язку, (2) визначення значень першого індикатора якості каналу для першої несучої низхідної лінії зв'язку, одне значення першого індикатора якості каналу за часовий інтервал, (3) визначення значень другого індикатора якості каналу для другої несучої низхідної лінії зв'язку, одне значення другого індикатора якості каналу за часовий інтервал, (4) передачі, на першій несучій висхідної лінії зв'язку, в радіомережу значень індикатора якості каналу в полі CQI, одне поле CQI за часовий інтервал, і (5) кодування поля CQI, для кожного часового інтервалу з першої множини часових інтервалів, значенням, виведеним із значення першого індикатора якості каналу, відповідного кожному часовому інтервалу з першої множини часових інтервалів, і значенням, виведеним із зна 93376 34 чення другого індикатора якості каналу, відповідного кожному часовому інтервалу з першої множини часових інтервалів. У варіанті здійснення спосіб роботи безпровідного пристрою користувацького обладнання для підтримки зв'язку з базовою приймальнопередавальною станцією радіомережі включає в себе етапи: (1) прийому, з базової приймальнопередавальної станції, даних на множині несучих низхідної лінії зв'язку, (2) визначення значень індикатора якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку, (3) передачі, на першій несучій висхідної лінії зв'язку, в радіомережу, значень індикатора якості каналу в полі CQI, одне поле CQI за часовий інтервал, (4) вибору, для кожного часового інтервалу, вибраної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку, кожна несуча низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку вибирається один раз протягом періоду циклу, і (5) кодування поля CQI індикатором якості каналу вибраної несучої низхідної лінії зв'язку для кожного часового інтервалу. Як результат поле CQI, що передається на першій несучій висхідної лінії зв'язку, передає інформацію щодо якості каналу кожної несучої низхідної лінії зв'язку один раз протягом періоду циклу. У варіанті здійснення спосіб роботи безпровідного пристрою користувацького обладнання для підтримки зв'язку з базовою приймальнопередавальною станцією радіомережі включає в себе наступні етапи: (1) прийому, з базової приймально-передавальної станції, даних на множині несучих низхідної лінії зв'язку, (2) визначення значень індикатора якості каналу для кожної несучої низхідної лінії зв'язку з множини несучих низхідної лінії зв'язку, (3) передачі, на першій несучій висхідної лінії зв'язку, в радіомережу даних в полі індикатора зворотного зв'язку (FBI), одне поле FBI за часовий інтервал, і (4) кодування поля FBI щонайменше частиною значення індикатора якості каналу першої несучої низхідної лінії зв'язку, вибраною з множини несучих низхідної лінії зв'язку. У варіанті здійснення спосіб роботи базової приймально-передавальної станції в радіомережі включає в себе ці етапи: (1) прийому даних з безпровідного пристрою користувацького обладнання на першій несучій висхідної лінії зв'язку, перша несуча висхідної лінії зв'язку включає в себе канал з полем CQI, (2) передачі даних на безпровідний пристрій користувацького обладнання на першій несучій низхідної лінії зв'язку і на другій несучій низхідної лінії зв'язку, (3) зчитування значень, які приймаються в полі CQI, одне значення приймається в полі CQI за часовий інтервал, (4) настройки вихідної потужності першої несучої низхідної лінії зв'язку відповідно до першого підполя значення, що приймається в полі CQI в кожному часовому інтервалі, і (5) настройки вихідної потужності другої несучої низхідної лінії зв'язку відповідно до другого підполя значення, що приймається в полі CQI в кожному часовому інтервалі. У варіанті здійснення спосіб роботи базової приймально-передавальної станції в радіомережі включає в себе передачу щонайменше однієї опо 35 рної несучої низхідної лінії зв'язку з повною підтримкою випуску 99 3GPP, і передачу щонайменше однієї неопорної несучої низхідної лінії зв'язку з частковою підтримкою випуску 99 3GPP. Етап передачі щонайменше однієї неопорної несучої низхідної лінії зв'язку перекривається за часом з етапом передачі щонайменше однієї опорної несучої низхідної лінії зв'язку. У варіанті здійснення спосіб роботи базової приймально-передавальної станції в радіомережі включає в себе передачу щонайменше однієї опорної несучої низхідної лінії зв'язку з першим спільним каналом і передачу щонайменше однієї неопорної несучої низхідної лінії зв'язку, яка не несе перший спільний канал. Ці два етапи передачі перекриваються за часом. У варіанті здійснення базова приймальнопередавальна станція в радіомережі включає в себе приймач для прийому даних з пристроїв користувацького обладнання на щонайменше одній несучій висхідної лінії зв'язку і передавач для передачі даних на пристрої користувацького обладнання на множині несучих низхідної лінії зв'язку. Передавач конфігурується для передачі щонайменше однієї опорної несучої низхідної лінії зв'язку з повною підтримкою випуску 99 3GPP. Передавач також конфігурується для передачі щонайменше однієї неопорної несучої низхідної лінії зв'язку з частковою підтримкою випуску 99 3GPP. Передачі щонайменше однієї опорної несучої низхідної лінії зв'язку і щонайменше одній неопорній несучій низхідної лінії зв'язку перекриваються за часом. У варіанті здійснення базова приймальнопередавальна станція в радіомережі включає в себе приймач для прийому даних з пристроїв користувацького обладнання на щонайменше одній несучій висхідної лінії зв'язку і передавач для передачі даних на пристрої користувацького обладнання на множині несучих низхідної лінії зв'язку. Передавач конфігурується для передачі щонайменше однієї опорної несучої низхідної лінії зв'язку з першим спільним каналом, і для передачі щонайменше однієї неопорної несучої низхідної лінії зв'язку, яка не несе перший спільний канал. Передачі щонайменше однієї опорної несучої низхідної лінії зв'язку перекриваються за часом з передачами щонайменше однієї неопорної несучої низхідної лінії зв'язку. У варіанті здійснення спосіб роботи базової приймально-передавальної станції в радіомережі включає в себе наступні етапи: (1) передачі першої опорної несучої низхідної лінії зв'язку з першим спільним каналом, (2) прийому першого сигналу з пристрою користувацького обладнання, перший сигнал повідомляє базову приймальнопередавальну станцію, що пристрій користувацького обладнання увійшов в синхронізм з системою радіомережі, до якої належить базова приймально-передавальна станція, з використанням першої опорної несучої низхідної лінії зв'язку, (3) передачі другої опорної несучої низхідної лінії зв'язку з першим спільним каналом, і (4) після прийому першого сигналу відправки на пристрій користувацького обладнання другого сигналу, що повідомляє пристрій користувацького обладнання про те, що 93376 36 потрібно входити в синхронізм з системою радіомережі з використанням другої опорної несучої низхідної лінії зв'язку. Етап передачі другої опорної несучої низхідної лінії зв'язку перекривається за часом з етапом передачі першої опорної несучої низхідної лінії зв'язку. У варіанті здійснення базова приймальнопередавальна станція в радіомережі включає в себе приймач для прийому даних з пристроїв користувацького обладнання на щонайменше одній несучій висхідної лінії зв'язку, передавач для передачі даних на пристрої користувацького обладнання на множині несучих низхідної лінії зв'язку і процесор для керування передавачем і приймачем. Процесор конфігурує передавач і приймач, щоб виконувати ці функції: (1) передавати першу опорну несучу низхідної лінії зв'язку з першим спільним каналом, (2) приймати перший сигнал з першого пристрою користувацького обладнання, перший сигнал повідомляє базову приймальнопередавальну станцію, що пристрій користувацького обладнання увійшов в синхронізм з системою радіомережі, до якої належить базова приймально-передавальна станція, з використанням першої опорної несучої низхідної лінії зв'язку, (3) передавати другу опорну несучу низхідної лінії зв'язку з першим спільним каналом, і (4) після прийому першого сигналу відправляти на перший пристрій користувацького обладнання другий сигнал, що повідомляє перший пристрій користувацького обладнання про те, що потрібно входити в синхронізм з системою радіомережі з використанням другої опорної несучої низхідної лінії зв'язку. У варіанті здійснення спосіб роботи пристрою користувацького обладнання в радіомережі включає в себе прийом, з базової приймальнопередавальної станції радіомережі щонайменше однієї опорної несучої низхідної лінії зв'язку з повною підтримкою випуску 99 3GPP і прийом, з базової приймально-передавальної станції радіомережі щонайменше однієї неопорної несучої низхідної лінії зв'язку з частковою підтримкою випуску 99 3GPP. Опорна несуча і неопорна несуча приймаються одночасно. У варіанті здійснення безпровідний пристрій користувацького обладнання для підтримки зв'язку з базовою приймально-передавальною станцією радіомережі включає в себе приймач і схему обробки. Схема обробки виконана з можливістю (1) конфігурувати приймач для прийому, з базової приймально-передавальної станції, щонайменше однієї опорної несучої низхідної лінії зв'язку з повною підтримкою випуску 99 3GPP, (2) входити в синхронізм з системою радіомережі з використанням щонайменше однієї несучої низхідної лінії зв'язку, і (3) конфігурувати приймач для прийому, з базової приймально-передавальної станції, щонайменше однієї неопорної несучої низхідної лінії зв'язку з частковою підтримкою випуску 99 3GPP одночасно з прийомом щонайменше однієї опорної несучої низхідної лінії зв'язку. У варіанті здійснення спосіб роботи пристрою користувацького обладнання в радіомережі включає в себе етап прийому, з базової приймальнопередавальної станції радіомережі, щонайменше 37 однієї опорної несучої низхідної лінії зв'язку з першим спільним каналом. Спосіб також включає в себе етап входження в синхронізм з системою радіомережі з використанням щонайменше однієї опорної несучої низхідної лінії зв'язку. Спосіб додатково включає в себе етап прийому даних корисного навантаження на щонайменше одній неопорній несучій низхідної лінії зв'язку, яка не несе перший спільний канал. Етап прийому даних корисного навантаження перекривається за часом з етапом прийому щонайменше одній опорній несучій низхідної лінії зв'язку. У варіанті здійснення безпровідний пристрій користувацького обладнання для підтримки зв'язку з радіомережею включає в себе приймач і схему обробки. Схема обробки виконана з можливістю (1) конфігурувати приймач для прийому, з базової приймально-передавальної станції радіомережі, щонайменше однієї опорної несучої низхідної лінії зв'язку з першим спільним каналом, (2) входити в синхронізм з системою радіомережі з використанням щонайменше однієї опорної несучої низхідної лінії зв'язку, і (3) конфігурувати приймач для прийому (одночасно з прийомом щонайменше однієї опорної несучої низхідної лінії зв'язку) даних корисного навантаження на щонайменше одній неопорній несучій низхідної лінії зв'язку, яка не несе перший спільний канал. У варіанті здійснення спосіб роботи базової приймально-передавальної станції в радіомережі включає в себе ці етапи: (1) передачі першої опорної несучої низхідної лінії зв'язку з першим спільним каналом, (2) передачі другої несучої низхідної лінії зв'язку, (3) прийому першого сигналу з пристрою користувацького обладнання, перший сигнал вказує, що пристрій користувацького обладнання увійшов в синхронізм з системою радіомережі з використанням першої опорної несучої низхідної лінії зв'язку, і (4) після прийому першого сигналу передачі другого сигналу, другий сигнал наказує пристрою користувацького обладнання приймати другу несучу низхідної лінії зв'язку. У варіанті здійснення базова приймальнопередавальна станція в радіомережі включає в себе приймач для прийому даних з пристроїв користувацького обладнання, передавач для передачі даних на пристрої користувацького обладнання на множині несучих низхідної лінії зв'язку і процесор для керування приймачем і передавачем. Процесор виконаний з можливістю конфігурувати передавач для передачі першої опорної несучої низхідної лінії зв'язку з першим спільним каналом і другої несучої низхідної лінії зв'язку. Процесор також виконаний з можливістю конфігурувати приймач для прийому першого сигналу з першого пристрою користувацького обладнання: перший сигнал вказує, що перший пристрій користувацького обладнання увійшов в синхронізм з системою радіомережі з використанням першої опорної несучої низхідної лінії зв'язку. Процесор додатково виконаний з можливістю конфігурувати передавач для передачі, після прийому першого сигналу, другого сигналу: другий сигнал наказує 93376 38 першому пристрою користувацького обладнання приймати другу несучу низхідної лінії зв'язку. У варіанті здійснення спосіб роботи базової приймально-передавальної станції в радіомережі включає в себе (1) передачу першої опорної несучої низхідної лінії зв'язку із спільним каналом, (2) прийом першої несучої висхідної лінії зв'язку з пристрою користувацького обладнання, (3) передачу першого сигналу, перший сигнал наказує пристрою користувацького обладнання передавати другу несучу висхідної лінії зв'язку, і (4) синхронізацію по другій несучій висхідної лінії зв'язку, 12 що передається пристроєм користувацького обладнання. У варіанті здійснення базова приймальнопередавальна станція в радіомережі включає в себе приймач для прийому даних, передавач для передачі даних на множині несучих низхідної лінії зв'язку, і процесор для керування приймачем і передавачем. Процесор сконфігурований для (1) спонукання передавача передавати першу опорну несучу низхідної лінії зв'язку із спільним каналом, (2) спонукання приймача приймати першу несучу висхідної лінії зв'язку з пристрою користувацького обладнання, (3) спонукання передавача для передачі першого сигналу, перший сигнал наказує пристрою користувацького обладнання передавати другу несучу висхідної лінії зв'язку, і (4) синхронізації приймача по другій несучій висхідної лінії зв'язку, що передається пристроєм користувацького обладнання. У варіанті здійснення спосіб роботи пристрою користувацького обладнання в радіомережі включає в себе етап прийому, на пристрої користувацького обладнання, першої опорної несучої низхідної лінії зв'язку із спільним каналом з базової приймально-передавальної станції. Спосіб також включає в себе передачу, з пристрою користувацького обладнання, першої несучої висхідної лінії зв'язку на базову приймально-передавальну станцію. Спосіб додатково включає в себе прийом, на пристрої користувацького обладнання, першого сигналу з базової приймально-передавальної станції, перший сигнал наказує пристрою користувацького обладнання передавати другу несучу висхідної лінії зв'язку. Спосіб додатково включає в себе передачу другої несучої висхідної лінії зв'язку у відповідь на прийом першого сигналу. У варіанті здійснення безпровідний пристрій користувацького обладнання для підтримки зв'язку з базовою приймально-передавальною станцією радіомережі включає в себе приймач, передавач і схему обробки. Схема обробки сконфігурована для (1) спонукання приймача приймати, з базової приймально-передавальної станції, першу опорну несучу низхідної лінії зв'язку із спільним каналом, (2) спонукання передавача передавати першу несучу висхідної лінії зв'язку на базову приймальнопередавальну станцію, (3) спонукання приймача приймати перший сигнал з базової приймальнопередавальної станції, перший сигнал наказує пристрою користувацького обладнання передавати другу несучу висхідної лінії зв'язку, і (4) спонукання передавача передавати другу несучу ви 39 східної лінії зв'язку у відповідь на прийом першого сигналу. Ці і інші варіанти здійснення, і аспекти даного винаходу будуть краще зрозумілі з посиланням на подальші опис, креслення і прикладену формулу винаходу. Фіг.1 ілюструє вибіркові компоненти мережі зв'язку на багатьох несучих; Фіг.2 - короткий виклад комбінацій каналів передачі в системі зв'язку на багатьох несучих; Фіг.3А ілюструє вибіркові етапи і вузли прийняття рішення послідовності операцій для передачі індикаторів якості каналу численних несучих низхідної лінії зв'язку через одиночну несучу висхідної лінії зв'язку; Фіг.3В ілюструє розподіл поля індикатора якості каналу на два підполя; Фіг.3С ілюструє вибіркові етапи і вузли прийняття рішення послідовності операцій спільного кодування для передачі індикаторів якості каналу численних несучих низхідної лінії зв'язку через одиночну несучу висхідної лінії зв'язку; Фіг.4А ілюструє розподіл поля індикатора якостіканалу на три підполя; Фіг.4В ілюструє ще один розподіл поля індикатора якості каналу на три підполя; Фіг.5 ілюструє фази синхронізації виділених каналів низхідної лінії зв'язку; Фіг.6 ілюструє спільне планування несучих даних корисного навантаження для передачі низхідної лінії зв'язку; Фіг.7 ілюструє незалежне планування несучих даних корисного навантаження для передачі низхідної лінії зв'язку; Фіг.8 ілюструє концепцію суворої роботи на багатьох несучих; Фіг.9 ілюструє концепцію роботи з численними стільниками. У цьому документі, слова «варіант здійснення», «варіант» і подібні вирази використовуються для вказівки посиланням на конкретні пристрій, послідовність операцій або виріб, і не обов'язково на один і той же пристрій, послідовність операцій або виріб. Таким чином, «один з варіантів здійснення» (або подібний вираз), що використовується в одному місці або контексті, може вказувати на конкретні пристрій, послідовність операцій або виріб; такий же або подібний вираз в іншому місці може вказувати посиланням на інші пристрій, послідовність операцій або виріб. Вираз «альтернативний варіант здійснення» і подібні фрази використовуються для вказівки однієї або деякої кількості відмінних можливих варіантів здійснення. Кількість можливих варіантів здійснення не обов'язково обмежена двома або будь-якою іншою кількістю. Слово «зразковий» використовується в матеріалах даної заявки, щоб означати «служить як приклад, окремий випадок або ілюстрація». Будьякий варіант здійснення, описаний в матеріалах даної заявки як «зразковий», не обов'язково повинен тлумачитися як переважний або переважний над іншими варіантами здійснення. Всі з варіантів здійснення, описаних в цьому описі, є зразковими варіантами здійснення, передбаченими, щоб надати фахівцям в даній галузі техніки можливість 93376 40 виготувати або використати винахід, а не щоб обмежити об'єм правової охорони, наданий винаходу, який визначений формулою винаходу і її еквівалентами. Абонентська станція в матеріалах даної заявки, що указується посиланням як «користувацьке обладнання», «UE» або «пристрій користувацького обладнання» може бути мобільним або стаціонарним і може підтримувати зв'язок з однією або більшою кількістю базових приймальнопередавальних станцій. Пристрій користувацького обладнання може бути будь-яким з деякої кількості типів пристроїв, в тому числі, але не як обмеження, платою ПК (персонального комп'ютера, PC), зовнішнім або внутрішнім модемом, безпровідним телефоном і персональним цифровим секретарем (PDA) з можливістю безпровідного зв'язку. Користувацьке обладнання передає і приймає пакети даних в або з контролера радіомережі (базової станції) через одну або більшу кількість базових приймально-передавальних станцій. Базові приймально-передавальні станції і контролери базових станцій є частиною мережі, яка називається «радіомережею», «RN», «мережею доступу» або «AN». Контролер базової станції також може вказуватися посиланням як контролер радіомережі або «RNC». Радіомережею може бути UTRAN або наземна мережа радіодоступу UMTS (універсальної системи мобільних телекомунікацій). Радіомережа може здійснювати транспортування пакетів даних між численними пристроями користувацького обладнання. Радіомережа, крім того, може бути приєднана до додаткових мереж поза радіомережею, таких як корпоративна мережа інтранет (локальна мережа, побудована на принципах мережі Інтернет), мережа Інтернет або традиційна комутована мережа загального користування («PSTN»), і може здійснювати транспортування пакетів даних між кожним пристроєм користувацького обладнання і такими зовнішніми мережами. У системі безпровідного зв'язку на одній несучій несучі висхідної лінії зв'язку і низхідної лінії зв'язку «спарені». Це означає, що (керуюча) інформація сигналізації і часова прив'язка для несучої висхідної лінії зв'язку передаються на несучій низхідної лінії зв'язку, і навпаки. У симетричній системі з багатьма несучими при кількості несучих (М) висхідної лінії зв'язку, яка дорівнює кількості несучих (N) низхідної лінії зв'язку, несучі висхідної лінії зв'язку і низхідної лінії зв'язку можуть бути «спарені» подібним чином. Іншими словами, кожна несуча висхідної/низхідної лінії зв'язку може бути спарена з відповідною несучою низхідної/висхідної лінії зв'язку. «Парна несуча», таким чином, є частотною несучою, для якої є відповідна асоціативно пов'язана несуча в протилежному напрямку. Отже, парна несуча низхідної лінії зв'язку має асоціативно пов'язану несучу висхідної лінії зв'язку; парна несуча висхідної лінії зв'язку має асоціативно пов'язану несучу низхідної лінії зв'язку. Співвідношення часової прив'язки (фізичного) каналу PHY і керуючі дані для парних несучих у варіантах здійснення системи з багатьма несучими, описаних в 41 цьому документі, загалом, є такими ж, як такі для певних в цей час систем з однією несучою. «Непарні несучі» є несучою, яка не є парною несучою. Типово - непарні несучі з'являються в результаті, коли система з багатьма несучими є несиметричною, тобто кількість несучих низхідної лінії зв'язку не дорівнює кількості несучих висхідної лінії зв'язку (N#М). «Опорна несуча» звичайно є несучою, яка має в своєму складі повну підтримку випуску 99 3GPP в межах стільника, таку як передача каналів SCH (каналу синхронізації), Р-ССРСН (основного загального фізичного каналу керування) і S-ССРСН (додаткового загального фізичного каналу керування), і обслуговування прийому випадкового доступу UE за допомогою PRACH (фізичного каналу довільного доступу). Опорна несуча несе щонайменше часову прив'язку (SCH) стільника, в якому вона є діючою. Концепція опорної несучої буде ставати краще зрозумілою з подальшого опису. Вираз «холодне входження в синхронізм» і подібні фрази означають входження в синхронізм з системою користувацьким обладнанням. Наприклад, пристрій UE може виконувати процедуру гарячого входження в синхронізм, коли він зазнає включення живлення в межах стільника, або коли він входить в зону, що обслуговується стільником, захоплюючи єдину опорну несучу в стільнику або одну з декількох опорних несучих в стільнику. Вираз «гаряче входження в синхронізм» і подібні фрази означають додання несучих низхідної лінії зв'язку в стільнику з багатьма несучими. «Спільний канал» є каналом, який не виділений певному терміналу; спільний канал може широкомовно передаватися по низхідній лінії зв'язку на множину пристроїв користувацького обладнання в межах стільника. Канал не міняє свою «спільну» суть тільки тому, що він приймається тільки одним терміналом, або навіть якщо він не приймається ніякими терміналами. «Виділений канал» є каналом, виділеним певному терміналу. «Оновлення даних» змінної є заходом щодо зміни змінної від одного періоду вимірювання (наприклад, часового інтервалу) до наступного періоду вимірювання. Фіг.1 ілюструє вибіркові компоненти мережі 100 зв'язку, яка включає в себе контролер 110 радіомережі, приєднаний до безпровідних приймачівпередавачів 120А, 120В і 125А базових станції. Базові приймально-передавальні станції 120А і 120В є частиною вузла 120А зв'язку і відповідають різним секторам (стільникам) цього вузла зв'язку. Базова приймально-передавальна станція 125А є частиною іншого вузла 125 зв'язку. Базова приймально-передавальна станція 120А сконфігурована для відправки даних на пристрій 130 користувацького обладнання за допомогою однієї або більше безпровідних несучих 141А, 141В і 141С низхідної лінії зв'язку; приймачпередавач 120А додатково сконфігурований для прийому даних з UE 130 за допомогою однієї або більше безпровідних несучих 142А і 142В висхідної лінії зв'язку. Базова приймально-передавальна станція 120В сконфігурована для відправки даних 93376 42 на UE 130 за допомогою безпровідної несучої 143 низхідної лінії зв'язку, і для прийому даних з UE 130 за допомогою однієї або більше безпровідних несучих 144А і 144В висхідної лінії зв'язку. Базова приймально-передавальна станція 125А сконфігурована для відправки даних на і прийому даних з UE 130 відповідно з використанням безпровідних несучих 145А/В низхідної лінії зв'язку і безпровідних несучих 146А/В висхідної лінії зв'язку. Кожна з несучих 141-146 відповідає різній частоті. Потоки даних низхідної лінії зв'язку з різних приймачівпередавачів (стільників) на UE 130 можуть бути різними, але також можуть бути періоди, коли деякі приймачі-передавачі одночасно передають одні і ті ж дані на UE. Контролер 110 радіомережі приєднаний до комутованої телефонної мережі 150 загального користування (PSTN) через телефонний комутатор 160, а до мережі 170 з комутацією пакетів - через вузол 180 обслуговування пакетних даних (PDSN). Обмін даними між різними елементами мережі, такими як контролер 110 радіомережі і вузол 180 обслуговування пакетних даних, може бути реалізований з використанням будь-якої кількості протоколів, наприклад, протоколу мережі Інтернет (IP), протоколу асинхронного режиму передачі (ATM), Т1, Е1, ретрансляції кадрів, інших протоколів і комбінацій протоколів. Мережа 100 зв'язку надає як послуги передачі даних, так і послуги телефонного (мовного) зв'язку відносно UE 130. У альтернативних варіантах здійснення мережа 100 зв'язку може надавати тільки інформаційні або тільки телефонні послуги. Крім цього, в інших альтернативних варіантах здійснення мережа 100 зв'язку може надавати послуги, такі як послуги передачі відеозображень або поодинці, або в поєднанні з телефонними послугами, і інші послуги. UE 130 може бути або включати в себе безпровідний телефон, безпровідний модем, персональний цифровий секретар, безпровідний пристрій абонентського шлейфа і інші пристрої зв'язку. UE 130 сконфігурований для обміну даними в прямому і зворотному напрямках з використанням щонайменше одного протоколу передачі, такого як протокол, сумісний з протоколами безпровідної пакетної передачі, описаними вище. UE 130 може включати в себе безпровідний передавач 131, безпровідний приймач 132, контролер 133 (наприклад, мікроконтролер), що виконує керуючу програму, пристрої 134 пам'яті (наприклад, ОЗП (оперативний запам'ятовуючий пристрій, RAM), ПЗП (постійний запам'ятовуючий пристрій, ROM), ППЗП (програмований ПЗП, PROM), ЕСППЗП (електрично стираний програмований ПЗП, EEPROM) і інші пристрої пам'яті, деякі з яких зберігають керуючу програму), пристрої 135 людиномашинного інтерфейсу (наприклад, дисплей, кнопкову панель, клавіатуру, координатно-вказівний пристрій) і інші компоненти. У деяких варіантах пристрій користувацького обладнання може включати в себе численні екземпляри цих компонентів, наприклад, численні приймачі і/або численні передавачі. 43 Кожна з базових приймально-передавальних станцій 120А/В і 125 включає в себе один або більше безпровідних приймачів (таких як приймач 122А приймача-передавача 120А), один або більше безпровідних передавачів (таких як передавач 121А приймача-передавача 120А) і інтерфейс контролера базової станції (такий як інтерфейс 123А). Пара приймача/передавача кожної базової станції конфігурується процесором, який працює під керуванням керуючої програми, для встановлення прямої і зворотної ліній зв'язку з UE 130, для того щоб відправляти пакети даних на і приймати пакети даних з UE 130. У випадку, наприклад, інформаційних послуг базові приймально-передавальні станції 120/125 приймають пакети даних прямої лінії зв'язку з мережі 170 з комутацією пакетів через вузол 180 обслуговування пакетних даних і через контролер 110 радіомережі, і передає ці пакети на UE 130. Базові приймальнопередавальні станції 120/125 приймають пакети даних зворотної лінії зв'язку, які беруть початок на UE 130, і пересилають ці пакети в мережу 170 з комутацією пакетів через контролер 110 радіомережі і вузол 180 обслуговування пакетних даних. У разі телефонних послуг базові приймальнопередавальні станції 120/125 приймають пакети даних прямої лінії зв'язку з телефонної мережі 150 через телефонний комутатор 160 і через контролер 110 радіомережі і передають ці пакети на UE 130. Пакети, які несуть мову, виникаючі на UE 130, приймаються на базових приймальнопередавальних станціях 120/125 і пересилаються в телефонну мережу 150 через контролер 110 радіомережі і телефонний комутатор 160. Контролер 110 радіомережі включає в себе один або більше інтерфейсів 111 до базових приймально-передавальних станцій 120/125, інтерфейс 112 у вузол 180 обслуговування пакетних даних і інтерфейс 113 до телефонного комутатора 160. Інтерфейси 111, 112 і 113 працюють під керуванням одного або більше процесорів 114, що виконують керуючу програму, збережену в одному або більше пристроях 115 пам'яті. Як проілюстровано на Фіг.1, мережа 100 включає в себе одну комутовану телефонну мережу загального користування, одну мережу з комутацією пакетів, один контролер базової станції, три приймача-передавача і один пристрій користувацького обладнання. Фахівець в даній галузі техніки міг би усвідомити після прочитання цього документа, що альтернативні варіанти здійснення, відповідно до аспектів винаходу, не зобов'язані обмежуватися якою б то не було конкретною кількістю цих компонентів. Наприклад, менша або більша кіль 93376 44 кість базових приймально-передавальних станцій і пристроїв користувацького обладнання можуть бути включені в деякі варіанти здійснення. Більш того мережа 100 зв'язку може приєднувати пристрій 130 користувацького обладнання до однієї або більшої кількості додаткових мереж зв'язку, наприклад, другої мережі безпровідного зв'язку, що містить деяку кількість безпровідних пристроїв користувацького обладнання. Повинно бути зрозумілим, що дані і вся або деяка з додаткової службової інформації можуть передаватися на і з UE 130 одночасно на численних несучих. Більш того дані і додаткова службова інформація можуть передаватися на і з UE 130 на несучих з різних стільників, які можуть належати одному і тому ж вузлу зв'язку або різним вузлам зв'язку. У безпровідній частині мережі 100 зв'язку робота на багатьох несучих відбувається за умови, щоб деякі несучі були парними, тоді як інші були непарними. Пари несучих включають в себе (1) несучі 141А і 142А, (2) несучу 141В і 142В, (3) несучі 143 і 144А, (4) несучі 145А і 146А, а також (5) несучі 145В і 146В. Непарними несучими є 141С в низхідній лінії зв'язку і 144В у висхідній лінії зв'язку. Відповідно до технічних вимог TS 25.213 3GPP, «Spreading and Modulation (FDD)» («Кодування з розширенням спектра і модуляція (FDD)»), розширений канал відносного надання («ERGCH») і розширений канал індикатора гібридного ARQ (автоматичного запиту на повторну передачу) («Е-НІСН») призначаються UE 130, яке використовує один і той же каналоутворювальний код. Робота на багатьох несучих конфігурується так, що часова прив'язка каналів PHY для парних несучих є такою ж, як така для системи з однією несучою. Іншими словами, часова прив'язка всіх каналів низхідної лінії зв'язку спирається на часову прив'язку основного загального фізичного каналу керування («Р-ССРСН») або каналів синхронізації («SCH»), а часова прив'язка несучих висхідної лінії зв'язку спирається на часову прив'язку асоціативно пов'язаних (парних) каналів низхідної лінії зв'язку. Для повного опису часової прив'язки каналів PHY зацікавленому читачеві потрібно звернутися до технічних вимог TS 25.211 3GPP, озаглавлених «Physical channels and mapping of transport channels onto physical channels (FDD)» («Фізичні канали і відображення транспортних каналів в фізичні канали (FDD)»). Для зручності короткі виклади часової прив'язки по каналах низхідної лінії зв'язку і висхідної лінії зв'язку представлені нижче, в таблицях 1 і 2 відповідно. 45 93376 46 Таблиця 1 Короткий виклад часової прив'язки каналів PHY DL Канал SCH Будь-який СРІСН Р-ССРСН k-ий S-CCPCH РІСН АІСН MICH n-ий DPCH р-ий F-DPCH HS-SCCH HS-PDSCH Е-НІСН Безпосередній опорний сигнал Номінальний Номінальний Номінальний Номінальний Асоціативно пов'язаний S-CCPCH Номінальний Асоціативно пов'язаний S-CCPCH Номінальний Номінальний Номінальний Номінальний Номінальний E-RGCH Номінальний E-AGCH Часова прив'язка відносно опори 0 0 0 через S-ССРСН, k після за 3 інтервали до 0 за 3 інтервали до через DPCH, n після через F-DPCH, p після 0 через 2 інтервали після через E-HICH після [опосередковано залежить від асоціативно пов'язаного (F-) DPCH] Через  E-RGCH=Е-НІСН після (обслуговуючий стільник) через 2 інтервали після (необслуговуючого стільника) через 2 інтервали після Номінальний Таблиця 2 Короткий виклад часової прив'язки каналів PHY UL Канал Безпосередній опорний сигнал RACH Номінальний DPCCH/DPDCH E-DPCCH/E- Асоціативно пов'язаний (F-)DPCH DPDCH HS-DPCCH HS-PDSCH Часова прив'язка відносно опори за 1,5 або 2,5 інтервали доступу до через Т0+1024 символів псевдошумової послідовності після через Т0+7,5 інтервалів після Примітка: Т0 - затримка поширення від Вузла Б до UE У варіантах здійснення опорний тактовий сигнал в межах стільника є спільним по всіх несучих стільника. Тому опорний сигнал часової прив'язки, тобто часова прив'язка Р-ССРСН або SCH, є однаковою для всіх несучих низхідної лінії зв'язку в даному стільнику. Більш того оскільки синхронізація часової прив'язки по різних стільниках Вузла Б (вузла зв'язку) спричиняє невеликі або деякі витрати, часова прив'язка Р-ССРСН або SCH є однаковою для всіх несучих в даному вузлі зв'язку, наприклад, в деяких варіантах здійснення, у вузлі 120 зв'язку за Фіг.1. Синхронізація часової прив'язки в межах одного і того ж Вузла Б усуває необхідність передавати на UE (наприклад, UE 130) деяку кількість спільних каналів на численних несучих низхідної лінії зв'язку в межах конкретного вузла зв'язку. Ці канали включають в себе наступні: 1. Основний і додатковий канали синхронізації (SCH), які надають UE 130 можливість виконувати початкове входження в синхронізм з системою. 2. Основний загальний фізичний канал керування (Р-ССРСН), який несе системну інформацію, в тому числі широкомовний транспортний канал («ВСН»). 3. Додатковий загальний фізичний канал керування («S-CCPCH»), який несе транспортні канали пошукового виклику («РСН») і прямого доступу («FACH»). Повинно бути зазначено, що для підвищення можливостей передачі даних через FACH додаткові канали можуть бути виділені на інших несучих (тобто несучих, інших ніж несуча з SCCPCH). Такі канали можуть включати в себе канал індикатора пошукового виклику або «РІСН», якщо S-CCPCH - несучий РСН, передається на одиночній несучій. Такі канали додатково можуть включати в себе канал індикатора MBMS (послуги мультимедійного широкомовлення/мультимовлення), або «MICH», якщо S-CCPCH - несучий контенти MBMS, передається на одиночній несучій. 4. Виділений фізичний канал даних («DPDCH»). (Це так, оскільки передбачається, що UE повинно використовувати одиночну несучу для регулярних передач DPDCH; передачі на багатьох несучих можуть обмежуватися розширеним виділеним каналом або «E-DCH»). Після входження в синхронізм з системою UE (наприклад, UE 130) може зробити доступ до системи з використанням однієї несучої. Вибір несучої може обмежуватися конкретною несучою, наприклад, несучою, спареною з опорною несучою, на якій UE входило в синхронізм з системою. Як альтернатива - UE може спробувати здійснити доступ 47 до системи з використанням іншої несучої, що підтримується UE. UE може чекати прийом відповідного каналу індикатора доступу («АІСН») з несучої, що використовується для передачі фізичного каналу довільного доступу «PRACH». У деяких варіантах здійснення деякі або всі із загальних (невиділених) каналів в межах стільника передаються по низхідній лінії зв'язку тільки на опорній несучій(их) в межах стільника; інші (неопорні) несучі не несуть ці канали. Наприклад, часова прив'язка і/або пошуковий виклик можуть передаватися тільки на опорній несучій. Визначення характеристик і використання несучої як опорної несучої звичайно є напівстатичними за природою, оскільки вони не змінюються динамічно, від кадру до кадру. Точніше, вони демонструють тимчасову стабільність протягом порядку стільникунь мілісекунд або навіть хвилин, або довше. Конкретна опорна несуча також може бути постійною характеристикою стільника. Радіомережа може спонукати UE перемикатися з однієї опорної несучої на іншу. Наприклад, повідомлення сигналізації може передаватися на UE, щоб змусити UE увійти в синхронізм з системою на іншій опорній несучій. Початкова опорна несуча, в такому випадку може залишатися опорною несучою, перетворюватися в неопорну несучу або відкидатися. Коли несуча низхідної лінії зв'язку додається мережею в стільник, мережа може повідомляти пристрій UE в межах стільника про додання нової несучої низхідної лінії зв'язку. Нова несуча може мати таку ж часову прив'язку, як одна з існуючих несучих (наприклад, опорна несуча), або мати відоме зміщення часової прив'язки відносно існуючої несучої. Якщо зміщення часової прив'язки відоме, приймач-передавач може вказувати зміщення UE по існуючому каналу, для того щоб полегшити синхронізацію UE по новій несучій. Приймач-передавач також може сигналізувати на UE, по існуючому каналу, конкретний код скремблювання, що використовується на новій несучій або вказувати UE, що код скремблювання нової несучої є таким же, як код скремблювання, що використовується на одній з інших несучих. Якщо новий канал є опорним каналом, приймачпередавач відправляє належний сигнал UE, з тим щоб UE перемикалося на нову опорну несучу після захоплення новою опорною несучою. Коли UE захоплює нову несучу (синхронізується з нею), UE може сигналізувати цю подію на приймач-передавач. Наприклад, UE може передавати сигналізацію приймачу-передавачу по каналу потоку обміну або з використанням існуючого каналу/поля, такого як поле CQI (індикатора якості каналу) або поля ACK/NAK (позитивного/негативного підтвердження). Якщо нова несуча є опорною несучою, UE перемикається і зміцнюється на цій новій опорній несучій, приймаючи її часову прив'язку, пошукові виклики і іншу системну інформацію по каналах низхідної лінії зв'язку нової опорної несучої. Коли несуча висхідної лінії зв'язку додається для UE, мережі може знадобитися указати UE, що приймач-передавач синхронізувався по новій не 93376 48 сучій висхідної лінії зв'язку. Таким чином, може знадобитися новий канал низхідної лінії зв'язку для передачі таких вказівок. У деяких варіантах здійснення кратні кількості каналів Е-HIGH в низхідній лінії зв'язку визначаються і виділяються цьому ж UE для цієї мети. Далі, фокусуючись на каналах з багатьма несучими для роботи по низхідній лінії зв'язку, інформаційні канали корисного навантаження для доставки даних (які звичайно є немовними даними) на UE є високошвидкісним спільно використовуваним фізичним каналом низхідної лінії зв'язку («HSPDSCH»). Підтримка каналів включає в себе високошвидкісний спільно використовуваний канал керування («HS-SCCH»), фрагментарний виділений фізичний канал («(F-)DPCH» або «F-DPCH»), який є урізаним DPCH, який містить в собі тільки інформацію регулювання потужності), Е-НІСН, ERGCH і розширений канал абсолютного надання («E-AGCH»). Звичайно необхідні N високошвидкісних спільно використовуваних каналівкерування, один на несучу низхідної лінії зв'язку. Що стосується фрагментарних виділених фізичних каналів, Μ таких каналів може бути необхідно для забезпечення регулювання потужності висхідної лінії зв'язку для Μ несучих висхідної лінії зв'язку. Подібним чином Μ розширених каналів індикатора гібридного ARQ можуть бути необхідні для відправки підтверджень («АСК») і негативних підтверджень («ΝΑΚ») для кожних розширених виділених фізичних каналів («E-DPCH») на кожній з Μ несучих висхідної лінії зв'язку. До того ж Μ розширених каналів відносного надання можуть бути необхідними для кожного з E-DPCH. Повідомлення абсолютного надання для UE на багатьох несучих, при Μ несучих висхідної лінії зв'язку, можуть передаватися по Μ незалежних каналах PHY AGCH (на одній і тій же або різній несучій), або ці повідомлення можуть передаватися по одиночному каналу ΡΗΥ на конкретній несучій низхідної лінії зв'язку. Для такої мети часовий ідентифікатор радіомережі E-DCH («E-RNTI») може прикладати поняття несучої, крім поняття UE, додаючи цю додаткову розмірність до повідомлення і даючи йому можливість передаватися на одиночній несучій без втрати підтримки багатьох несучих. Таким чином, UE може мати більш ніж один асоціативно пов'язаний E-RNTI, наприклад один для кожної несучої висхідної лінії зв'язку, на якій UE надана можливість здійснювати передачу. Для розширеного каналу(ів) абсолютного надання, тому або 1, або Μ таких каналів може бути необхідно, відповідно, в залежності від того, чи застосовується кожне абсолютне надання UE повністю (в сукупності) до всіх E-DPCH на всіх несучих висхідної лінії зв'язку, або окремо до кожного EDPCH несучої висхідної лінії зв'язку. Коли кількість несучих висхідної лінії зв'язку дорівнює кількості несучих низхідної лінії зв'язку (N=М), кожна з несучих низхідної лінії зв'язку має асоціативно пов'язану (парну) несучу висхідної лінії зв'язку, і навпаки. Процедурам ΡΗΥ для цього випадку (наприклад, пов'язаним з регулюванням потужності, синхронізацією, HS-DSCH і E-DCH 49 процедурам) не потрібно відрізнятися від відповідних процедур у випадку з одиночною несучою. У стільнику 125А за Фіг.1, наприклад, кожний канал низхідної лінії зв'язку, який надає підтримку несучій висхідної лінії зв'язку, може передаватися на несучій низхідної лінії зв'язку, спареній з конкретною несучою висхідної лінії зв'язку. Таким чином, несуча 145А низхідної лінії зв'язку може надавати підтримку несучій 146А висхідної лінії зв'язку, тоді як несуча 145В низхідної лінії зв'язку може надавати підтримку несучій 146В висхідної лінії зв'язку. Тому в цьому випадку може не бути обов'язковим виділяти на несучій низхідної лінії зв'язку канали підтримки в доповнення до вже визначених для випадку з одиночною несучою. Подібним чином, коли кількість несучих низхідної лінії зв'язку перевищує кількість несучих висхідної лінії зв'язку (N>M), кожна з несучих висхідної лінії зв'язку має асоціативно пов'язану (парну) несучу низхідної лінії зв'язку. Парні несучі низхідної лінії зв'язку будуть служити як засоби комунікації для надання підтримки (F-)DPCH, EHICH/E-RGCH і E-AGCH (у разі використання Μ каналів AGCH) з (Ν-М) непарних несучих низхідної лінії зв'язку, які переносять HS-PDSCH і асоціативно пов'язані HS-SCCH. В стільнику 120А за Фіг.1, наприклад, канали підтримки низхідної лінії зв'язку для конкретного каналу висхідної лінії зв'язку можуть бути присутніми на несучій низхідної лінії зв'язку, спареній з конкретним каналом висхідної лінії зв'язку. Таким чином, несуча 141А низхідної лінії зв'язку може надавати підтримку несучій 142А висхідної лінії зв'язку, тоді як несуча 141В низхідної лінії зв'язку може надавати підтримку несучій 142В висхідної лінії зв'язку. У цьому несиметричному випадку може бути необов'язковим виділяти на несучій низхідної лінії зв'язку канали підтримки в доповнення до вже визначених для випадку з одиночною несучою. Зазначимо, що у випадку Ν>Μ часова прив'язка каналів HS-PDSCH і HS-SCCH в (Ν-Μ) непарних несучих низхідної лінії зв'язку цілком визначена, оскільки для низхідної лінії зв'язку часова прив'язка всіх змін ΡΗΥ спирається на номінальну часову прив'язку Р-ССРСН або SCH опорної несучої. Таким чином, часова прив'язка каналів у випадку (ΝΜ) визначена, коли дотримується накладене обмеження часової прив'язки, обговорене вище (загальна часова прив'язка для несучих низхідної лінії зв'язку). Коли кількість несучих низхідної лінії зв'язку є меншою, ніж кількість несучих висхідної лінії зв'язку (ΝN), кожна з несучих низхідної лінії зв'язку має асоціативно пов'язану (парну) несучу висхідної лінії зв'язку. Парні несучі висхідної лінії зв'язку служать як засоби комунікації для HS-DCCH і команд ТРС для N несучих низхідної лінії зв'язку. У стільнику 120В за Фіг.1, наприклад, канали підтримки висхідної лінії зв'язку для конкретної несучої низхідної лінії зв'язку можуть бути присутніми на несучій висхідної лінії зв'язку, спареній з конкретною несучою низхідної лінії зв'язку. Таким чином, несуча 144А висхідної лінії зв'язку може надавати підтримку несучій 143 низхідної лінії зв'язку. У цьому несиметричному випадку мо 93376 52 же не бути обов'язковим виділяти на несучій висхідної лінії зв'язку канали підтримки в доповнення до вже визначених для випадку з одиночною несучою. У випадку M>N є (M-N) непарних несучих висхідної лінії зв'язку. Часова прив'язка каналів в цих непарних несучих (часова прив'язка DPCCH і EDPCCH) цілком визначена, оскільки вона спирається на (M-N) додаткових (F-)DPCH, виділених в межах N несучих низхідної лінії зв'язку. Зазначимо, що для цього випадку часова прив'язка кожної з непарних несучих висхідної лінії зв'язку спирається на несучу низхідної лінії зв'язку з асоціативно пов'язаним (F-)DPCH. Коли кількість несучих низхідної лінії зв'язку перевищує кількість несучих висхідної лінії зв'язку, є (N-M) непарних несучих низхідної лінії зв'язку в доповнення до Μ парних несучих низхідної лінії зв'язку. Часова прив'язка HS-DPCCH (N-M) непарних несучих низхідної лінії зв'язку спирається на часову прив'язку асоціативно пов'язаних HS-DPCH низхідної лінії зв'язку, і тому часова прив'язка цілком визначена. У цьому несиметричному випадку (Ν>Μ) інформації CQI і ACK/NACK для (Ν-М) непарних несучих низхідної лінії зв'язку необхідно передаватися з UE в радіомережу. Фіг.2 підводить підсумок можливим комбінаціям каналів передачі по низхідній лінії зв'язку і висхідній лінії зв'язку для обох, обслуговуючого і необслуговуючого, стільників, і для обох, парної і непарної, несучих. На Фіг.2 обслуговуючий стільник для HS-DSCH вважається тим же самим, що і для E-DCH. Далі опишемо деякі варіанти системи/способу, які надають UE (наприклад, UE 130) можливість відправляти інформацію ACK/NAK для непарних несучих низхідної лінії зв'язку в радіомережу (наприклад, на приймач-передавач 120А) у випадку (Ν>Μ). У одному з варіантів інформація зворотного зв'язку HSDPA (високошвидкісного пакетного доступу по низхідній лінії зв'язку) (така як канали ACK/NAK і CQI) (N-M) непарних несучих низхідної лінії зв'язку передається на належний приймачпередавач через (Ν-Μ) додаткових мультиплексованих з кодовим розділенням HS-DPCCH в межах Μ несучих висхідної лінії зв'язку. Цей варіант може викликати необхідність деяких змін апаратних засобів в модемі Вузла Б. Додаткові мультиплексовані з кодовим розділенням HS-DPCCH використовують додаткові каналоутворюючі коди в межах несучої. Зазначимо, що система з однією несучою, визначена технічними вимогами TS 25.213 3GPP, задає каналоутворюючі коди з SF (коефіцієнтом розширення спектра) 256 і квадратурну фазу (в залежності від кількості DPDCH), які повинні використовуватися одиночним HS-DPCCH, який може передаватися з UE. Тому цей варіант застосовує каналоутворюючі коди і квадратурні фази в доповнення до вже визначених в технічних вимогах TS 25.213 3GPP. Концептуально - додатковим HS-DPCCH не обов'язково відрізнятися від HS-DPCCH парних несучих системи з багатьма несучими (такою як систе 53 ма 100, показана на Фіг.1) або від HS-DPCCH сучасних систем з однією несучою. Часова прив'язка цих додаткових каналів може бути прив'язана до асоціативно пов'язаного HS-PDSCH. Для того щоб обмежити вплив додаткових мультиплексованих з кодовим розділенням каналів на відношення пікової і середньої потужностей коливального сигналу передачі, (N-M) додаткових HS-DPCCH можуть бути розподілені по Μ несучих висхідної лінії зв'язку. Наприклад, додаткові HSDPCCH можуть бути розподілені по Μ несучих висхідної лінії зв'язку, по суті, рівномірно. У іншому варіанті здійснення частота повідомлень CQI для кожної несучої низхідної лінії зв'язку знижується, щоб передавати повідомлення CQI для всіх несучих низхідної лінії зв'язку в межах несучої(их) висхідної лінії зв'язку, що є в розпорядженні. Розглянемо випадок, коли М=1, а N=4. Поле CQI на одиночній несучій висхідної лінії зв'язку може використовуватися для передачі в радіомережу CQI для кожної з чотирьох несучих низхідної лінії зв'язку, однієї за раз. Наприклад, у часовому інтервалі 1 UE передає CQI[1], який вказує якість каналу першої несучої DL. (Часовий інтервал типово складає близько 0,66мс, як визначено в застосовуваному стандарті CDMA). У інтервалі 2 (який йде безпосередньо за інтервалом 1) UE передає CQI[2], який вказує якість каналу другої несучої DL. У інтервалі 3 (який йде безпосередньо за інтервалом 2) UE передає CQI[3], який вказує якість каналу третьої несучої DL. У інтервалі 4 (який йде безпосередньо за інтервалом 3) UE передає CQI[4], який вказує якість каналу четвертої несучої DL. Потім, послідовність повторюється. Цим способом CQI для кожної з чотирьох несучих низхідної лінії зв'язку передається на несучій висхідної лінії зв'язку, хоч і із зниженою частотою. Зразкова послідовність 300 операцій, яка використовує такий спосіб для N несучих DL і 1 несучої UL в пристрої користувацького обладнання, проілюстрована на Фіг.3А. У точці 301 послідовності операцій UE готове почати передачу даних CQI для N несучих низхідної лінії зв'язку на одиночній несучій UL. На етапі 304 UE задає початкове значення І, яке є лічильником несучих DL для CQI несучих UL. Наприклад, І може бути встановлене рівним нулю. На етапі 306 UE кодує, в полі CQI для поточного часового інтервалу, значення CQI[I], яким є CQI для 1-ої несучої DL. На етапі 308, UE здійснює передачу протягом поточного інтервалу. На етапі 310 UE інкрементує лічильник І. На етапі 312 прийняття рішення UE визначає, чи були передані CQI для кожної несучої DL протягом поточного циклу. Якщо І, наприклад, було встановлене в нуль на етапі 304, UE може визначати, чи задоволене I=N. Якщо CQI для кожної несучої DL не були передані протягом поточного циклу (наприклад, I
