Спосіб іскрозахисту акумуляторного джерела живлення

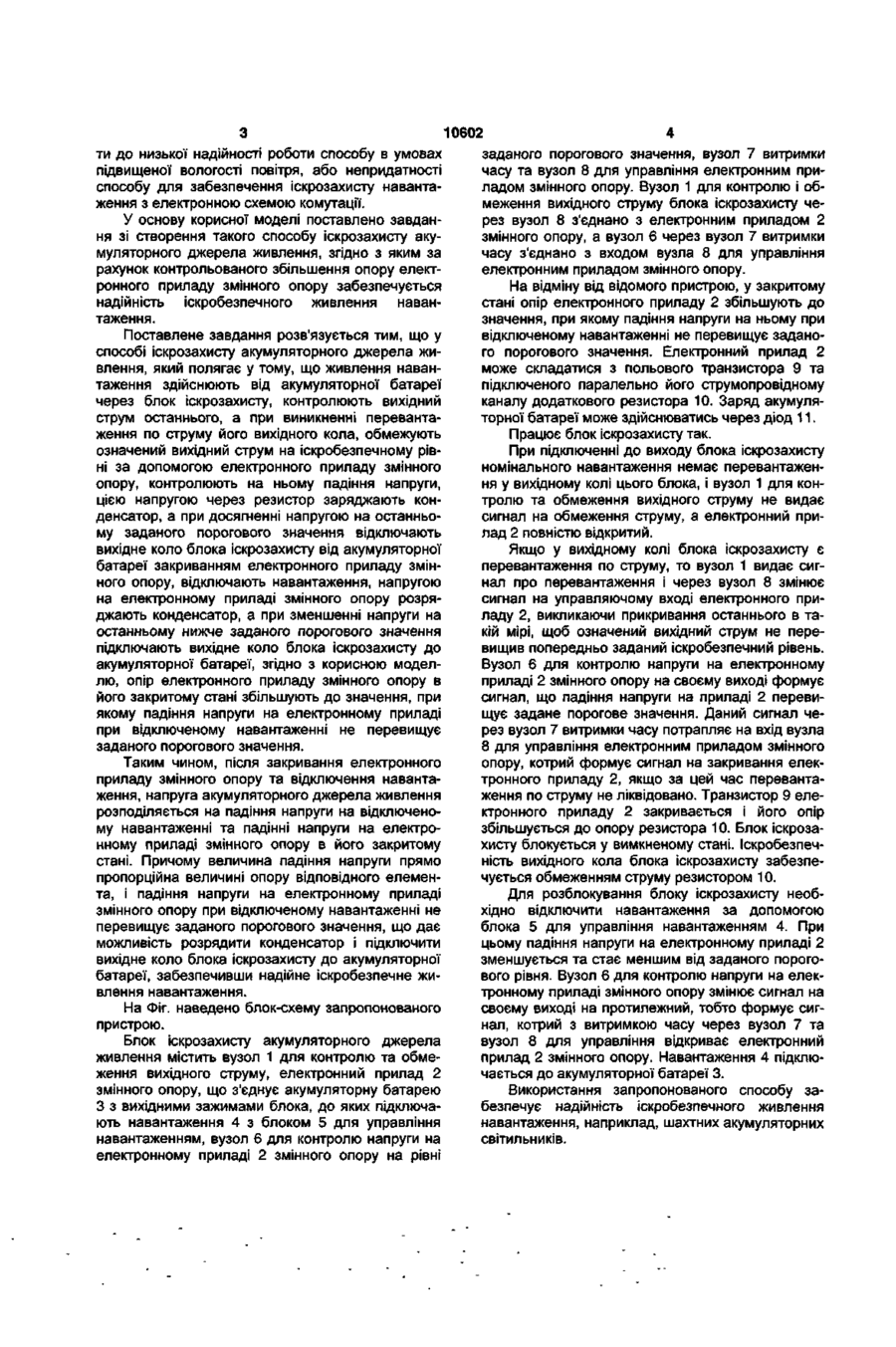

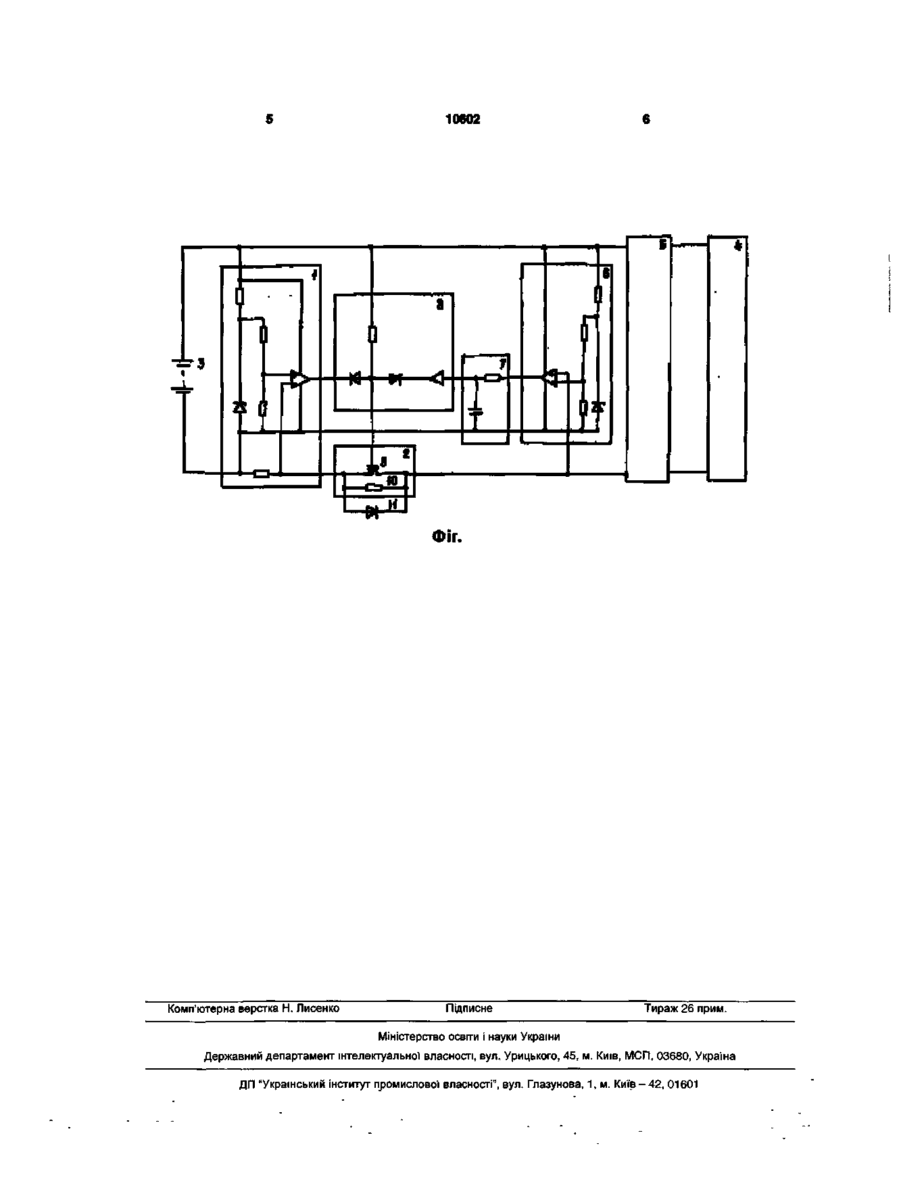

Спосіб іскрозахисту акумуляторного джерела живлення, який полягає у тому, що живлення навантаження здійснюють від акумуляторної батареї через блок іскрозахисту, контролюють вихідний струм останнього, а при виникненні перевантаження по струму його вихідного кола, обмежують означений вихідний струм на іскробезпечному рівні за допомогою електронного приладу змінного опору, контролюють на ньому падіння напруги, цією напругою через резистор заряджають конденсатор, а при досягненні напругою на останньому заданого порогового значення відключають вихідне коло блока іскрозахисту від акумуляторної батареї закриванням електронного приладу змінного опору, відключають навантаження, напругою на електронному приладі змінного опору розряджають конденсатор, а при зменшенні напруги на останньому нижче заданого порогового значення підключають вихідне коло блока іскрозахисту до акумуляторної батареї, який відрізняється тим, що опір електронного приладу змінного опору в його закритому стані збільшують до значення, при якому падіння напруги на електронному приладі при відключеному навантаженні не перевищує заданого порогового значення. Запропоноване технічне рішення належить до електротехніки і може бути використане для забезпечення іскробезпеки акумуляторних та інших джерел живлення, у тому числі й для забезпечення іскробезпеки вибухобезпечних акумуляторних світильників. Відомий спосіб, згідно з яким живлення навантаження здійснюють від акумуляторної батареї через блок іскрозахисту, контролюють вихідний струм блока іскрозахисту, а при виникненні перевантаження по струму вихідного кола блока іскрозахисту, обмежують означений вихідний струм на іскробезпечному рівні за допомогою електронного приладу змінного опору, контролюють падіння напруги на електронному приладі змінного опору, цією напругою через резистор заряджають конденсатор, а при досягненні напругою на останньому заданого порогового значення відключають вихідне коло блока іскрозахисту від акумуляторної батареї закриванням електронного приладу змінного опору, відключають навантаження ручним вимикачем, напругою на електронному приладі змінного опору розряджають конденсатор, а при зменшенні напруги на останньому нижче заданого порогового значення підключають вихідне коло блока іскрозахисту до акумуляторної батареї відкриванням електронного приладу змінного опору [патент № 4634936, США, кл. G05F1/00, Н05В37/02, Н05В37/04, Н05В41/14. Заявл. 25.01.84; опубл. 06.01.1987]. Недоліком відомого способу, визначеного за прототип, є те, що у разі відключення навантаження за допомогою електронної схеми, а не ручного вимикача, при цьому сама електронна схема не відключається, а продовжує споживати струм, а також наявності витоку струму у колі живлення навантаження, зменшення напруги на електронному приладі змінного опору нижче від наперед заданого рівня може не відбутися. Один раз відключившись, блок іскрозахисту заблокується й не буде здійснювати живлення навантаження. Нестабільність величини витоку струму може призводи 04 О (О о> ти до низької надійності роботи способу в умовах підвищеної вологості повітря, або непридатності способу для забезпечення іскрозахисту навантаження з електронною схемою комутації. У основу корисної моделі поставлено завдання зі створення такого способу іскрозахисту акумуляторного джерела живлення, згідно з яким за рахунок контрольованого збільшення опору електронного приладу змінного опору забезпечується надійність іскробезпечного живлення навантаження. Поставлене завдання розв'язується тим, що у способі іскрозахисту акумуляторного джерела живлення, який полягає у тому, що живлення навантаження здійснюють від акумуляторної батареї через блок іскрозахисту, контролюють вихідний струм останнього, а при виникненні перевантаження по струму його вихідного кола, обмежують означений вихідний струм на іскробезпечному рівні за допомогою електронного приладу змінного опору, контролюють на ньому падіння напруги, цією напругою через резистор заряджають конденсатор, а при досягненні напругою на останньому заданого порогового значення відключають вихідне коло блока іскрозахисту від акумуляторної батареї закриванням електронного приладу змінного опору, відключають навантаження, напругою на електронному приладі змінного опору розряджають конденсатор, а при зменшенні напруги на останньому нижче заданого порогового значення підключають вихідне коло блока іскрозахисту до акумуляторної батареї, згідно з корисною моделлю, опір електронного приладу змінного опору в його закритому стані збільшують до значення, при якому падіння напруги на електронному приладі при відключеному навантаженні не перевищує заданого порогового значення. Таким чином, після закривання електронного приладу змінного опору та відключення навантаження, напруга акумуляторного джерела живлення розподіляється на падіння напруги на відключеному навантаженні та падінні напруги на електронному приладі змінного опору в його закритому стані. Причому величина падіння напруги прямо пропорційна величині опору відповідного елемента, і падіння напруги на електронному приладі змінного опору при відключеному навантаженні не перевищує заданого порогового значення, що дає можливість розрядити конденсатор і підключити вихідне коло блока іскрозахисту до акумуляторної батареї, забезпечивши надійне іскробезпечне живлення навантаження. На Фіг. наведено блок-схему запропонованого пристрою. Блок іскрозахисту акумуляторного джерела живлення містить вузол 1 для контролю та обмеження вихідного струму, електронний прилад 2 змінного опору, що з'єднує акумуляторну батарею З з вихідними зажимами блока, до яких підключають навантаження 4 з блоком 5 для управління навантаженням, вузол 6 для контролю напруги на електронному приладі 2 змінного опору на рівні 10602 заданого порогового значення, вузол 7 витримки часу та вузол 8 для управління електронним приладом змінного опору. Вузол 1 для контролю і обмеження вихідного струму блока іскрозахисту через вузол 8 з'єднано з електронним приладом 2 змінного опору, а вузол 6 через вузол 7 витримки часу з'єднано з входом вузла 8 для управління електронним приладом змінного опору. На відміну від відомого пристрою, у закритому стані опір електронного приладу 2 збільшують до значення, при якому падіння напруги на ньому при відключеному навантаженні не перевищує заданого порогового значення. Електронний прилад 2 може складатися з польового транзистора 9 та підключеного паралельно його струмопровідному каналу додаткового резистора 10. Заряд акумуляторної батареї може здійснюватись через діод 11. Працює блок іскрозахисту так. При підключенні до виходу блока іскрозахисту номінального навантаження немає перевантаження у вихідному колі цього блока, і вузол 1 для контролю та обмеження вихідного струму не видає сигнал на обмеження струму, а електронний прилад 2 повністю відкритий. Якщо у вихідному колі блока іскрозахисту є перевантаження по струму, то вузол 1 видає сигнал про перевантаження і через вузол 8 змінює сигнал на управляючому вході електронного приладу 2, викликаючи прикривання останнього в такій мірі, щоб означений вихідний струм не перевищив попередньо заданий іскробезпечний рівень. Вузол 6 для контролю напруги на електронному приладі 2 змінного опору на своєму виході формує сигнал, що падіння напруги на приладі 2 перевищує задане порогове значення. Даний сигнал через вузол 7 витримки часу потрапляє на вхід вузла 8 для управління електронним приладом змінного опору, котрий формує сигнал на закривання електронного приладу 2, якщо за цей час перевантаження по струму не ліквідовано. Транзистор 9 електронного приладу 2 закривається і його опір збільшується до опору резистора 10. Блок іскрозахисту блокується у вимкненому стані. Іскробезпечність вихідного кола блока іскрозахисту забезпечується обмеженням струму резистором 10. Для розблокування блоку іскрозахисту необхідно відключити навантаження за допомогою блока 5 для управління навантаженням 4. При цьому падіння напруги на електронному приладі 2 зменшується та стає меншим від заданого порогового рівня. Вузол 6 для контролю напруги на електронному приладі змінного опору змінює сигнал на своєму виході на протилежний, тобто формує сигнал, котрий з витримкою часу через вузол 7 та вузол 8 для управління відкриває електронний прилад 2 змінного опору. Навантаження 4 підключається до акумуляторної батареї 3. Використання запропонованого способу забезпечує надійність іскробезпечного живлення навантаження, наприклад, шахтних акумуляторних світильників. 10602 ФІГ. Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
