Бар`єрний модуль із стабілізуючим взуття матеріалом (варіанти), взуттєвий підошовний вузол, взуття і спосіб його виготовлення

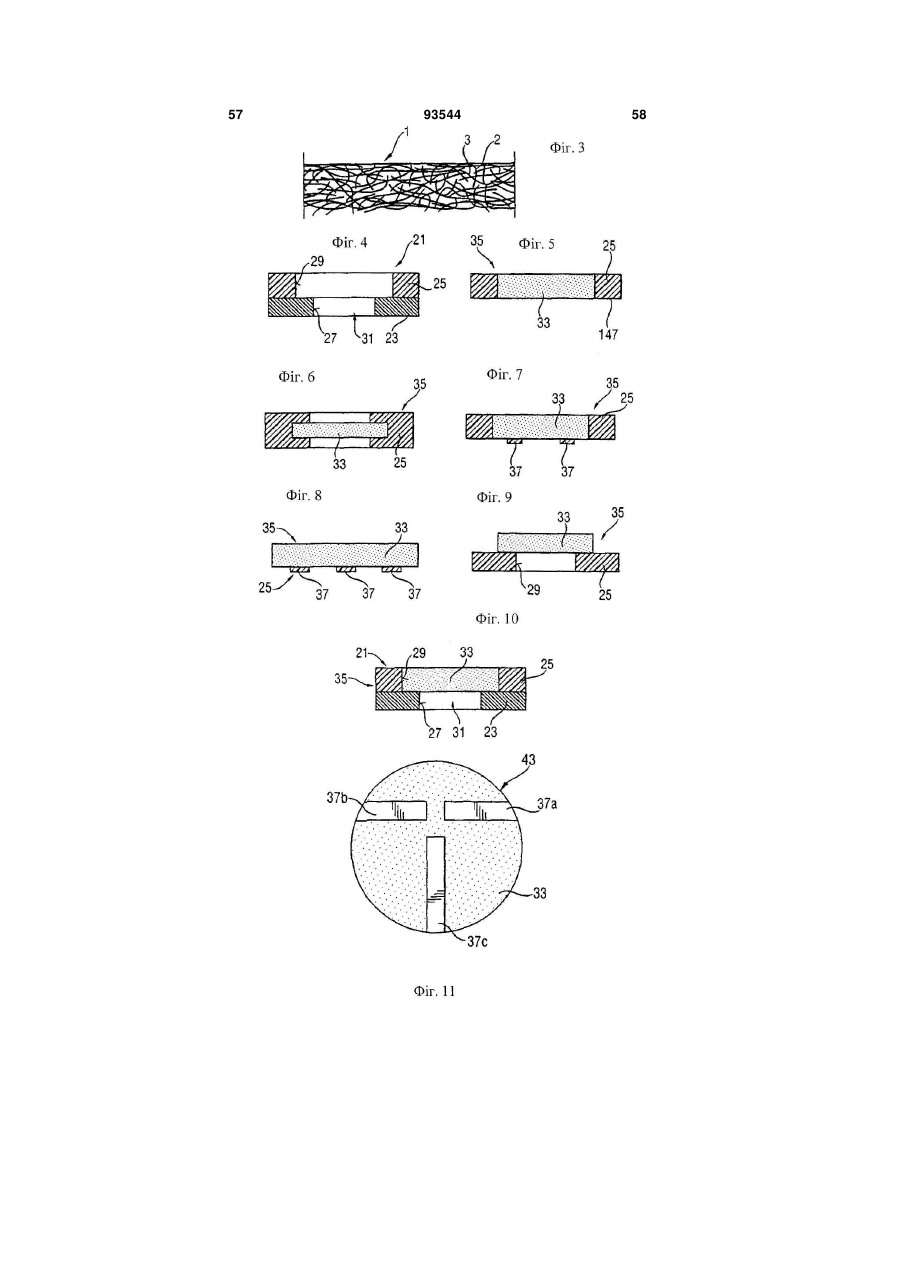

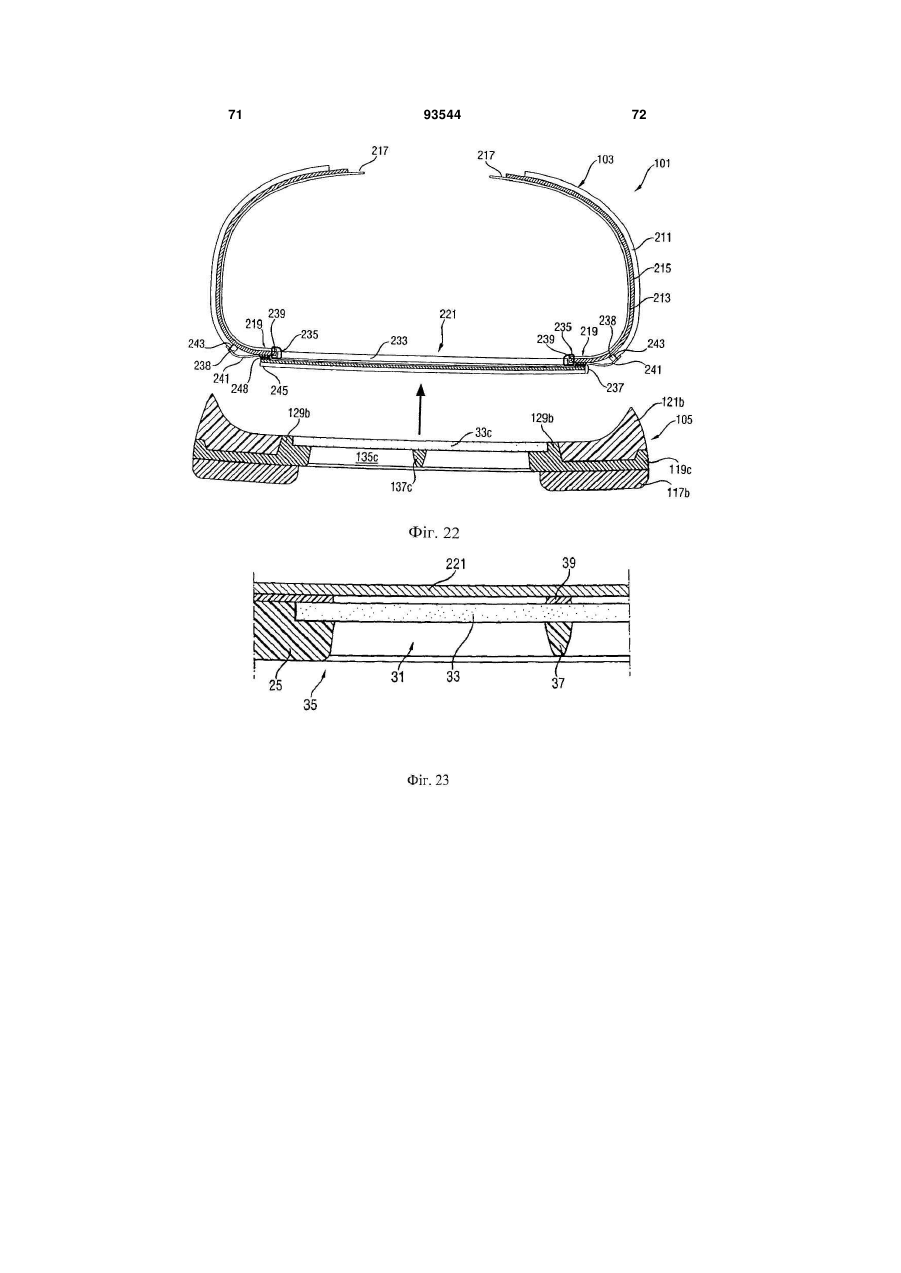

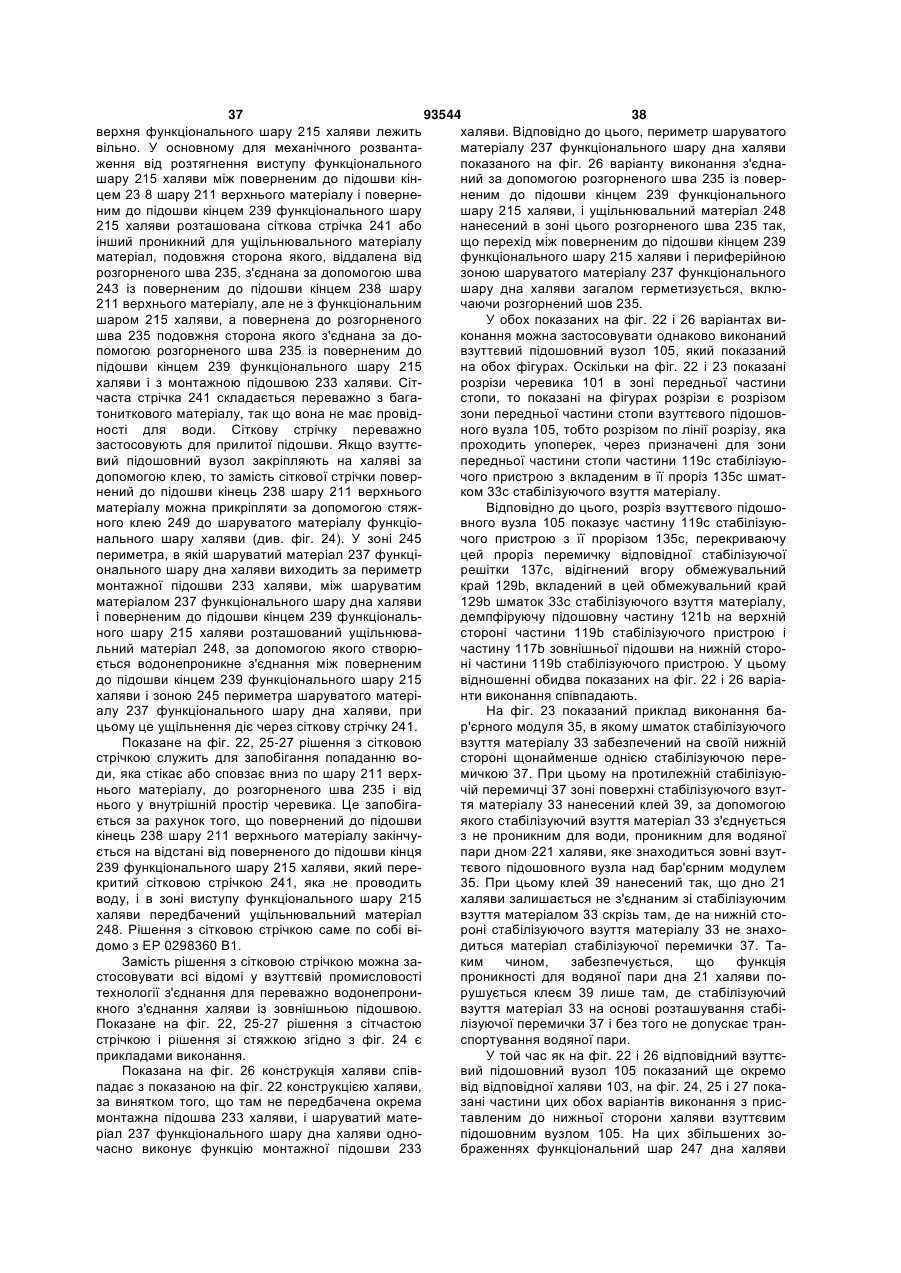

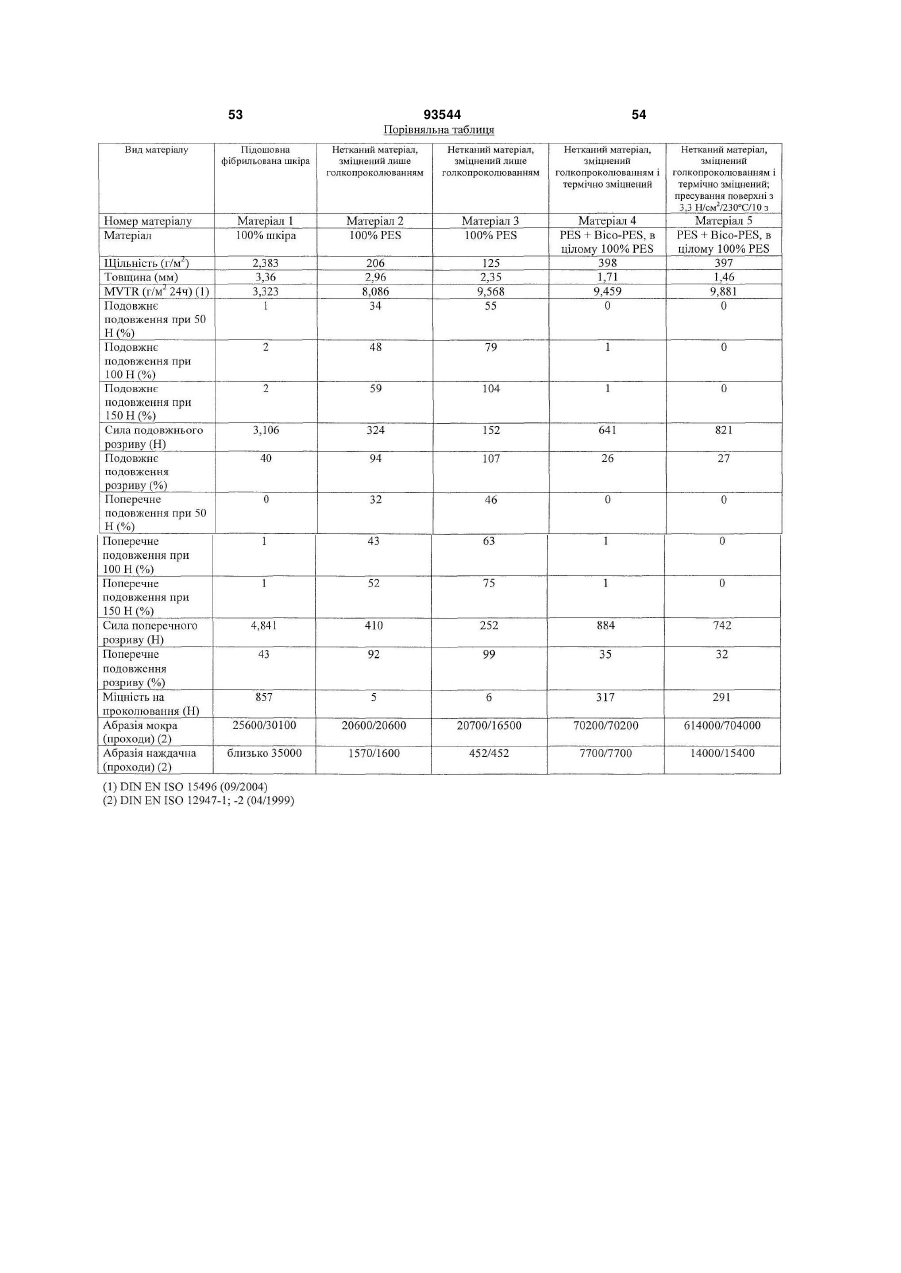

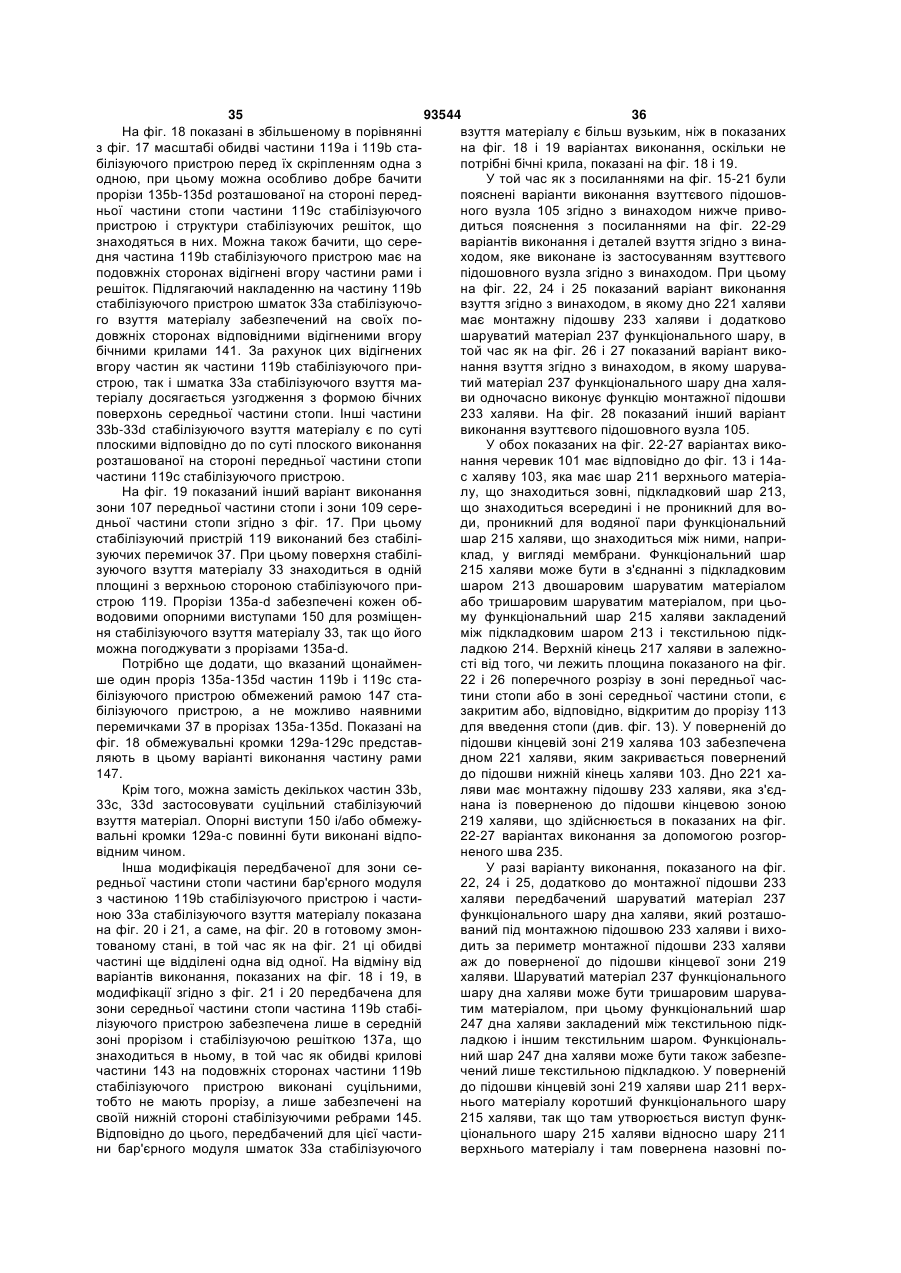

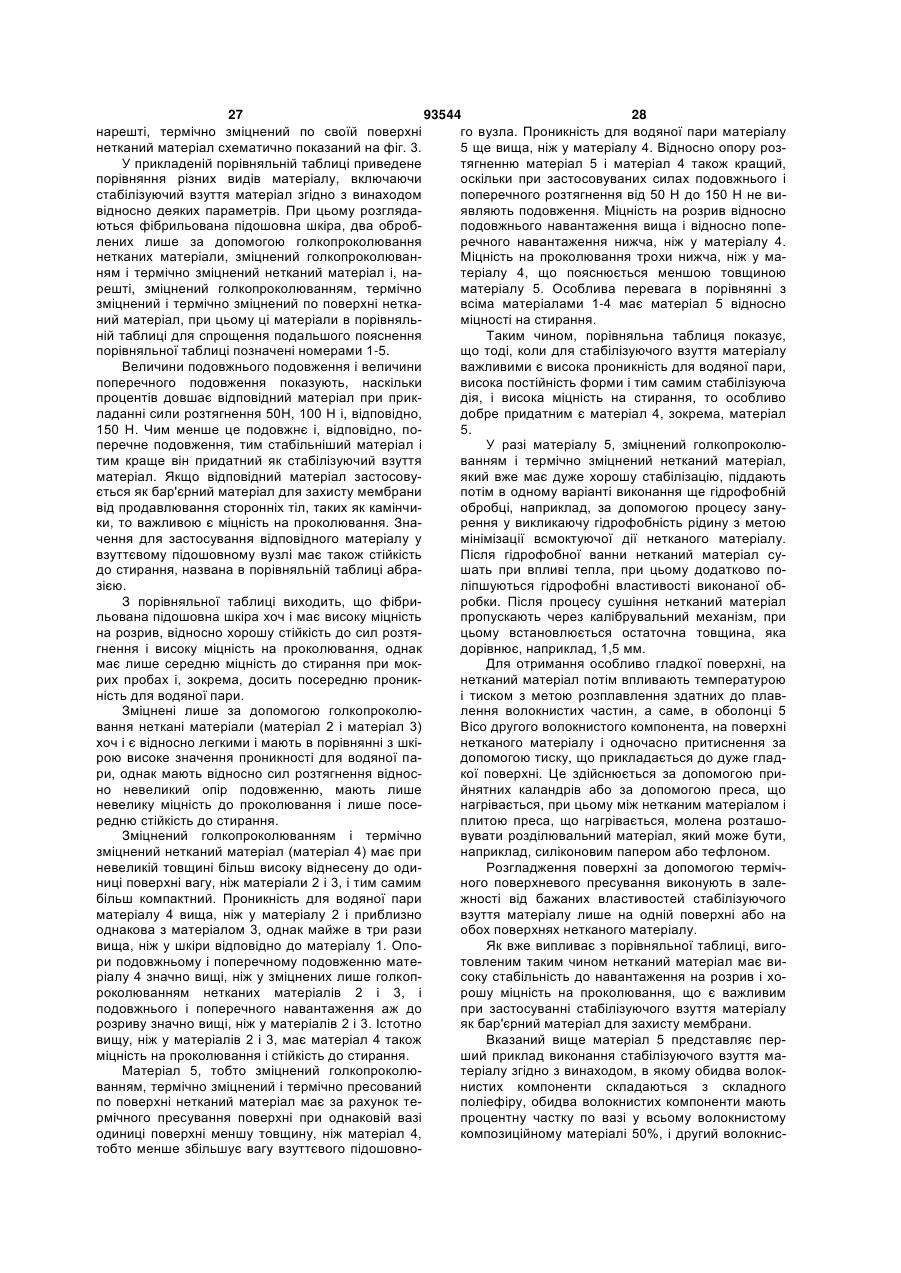

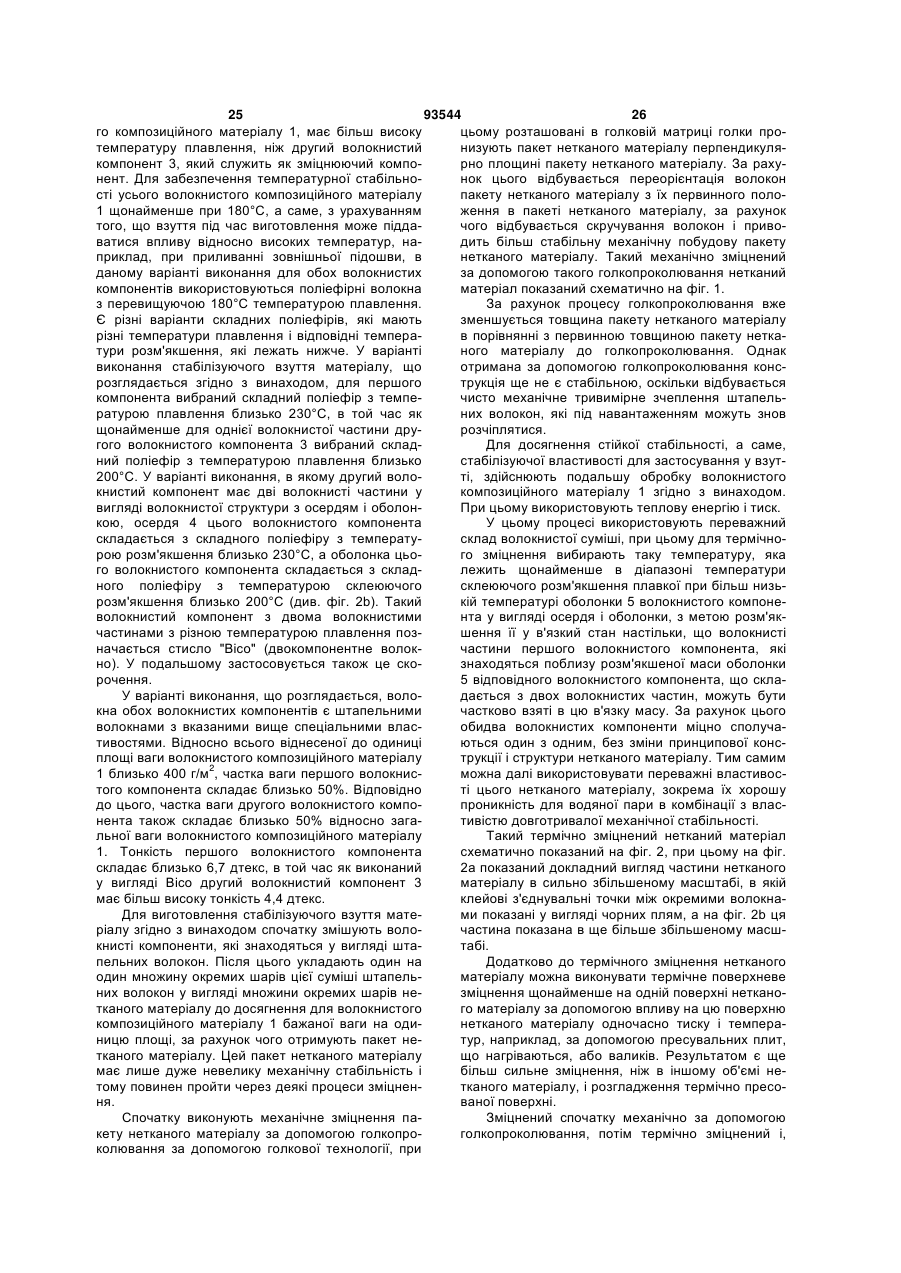

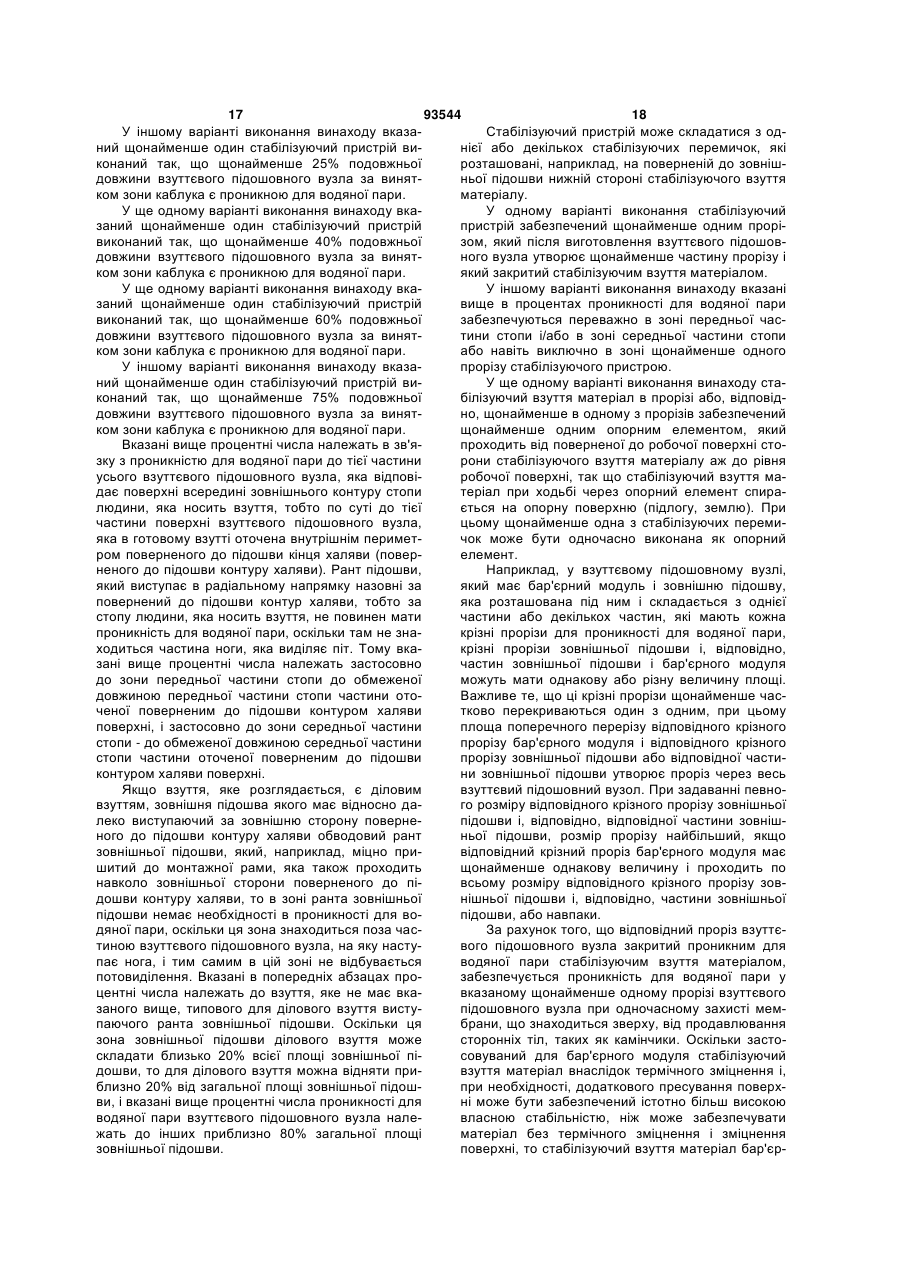

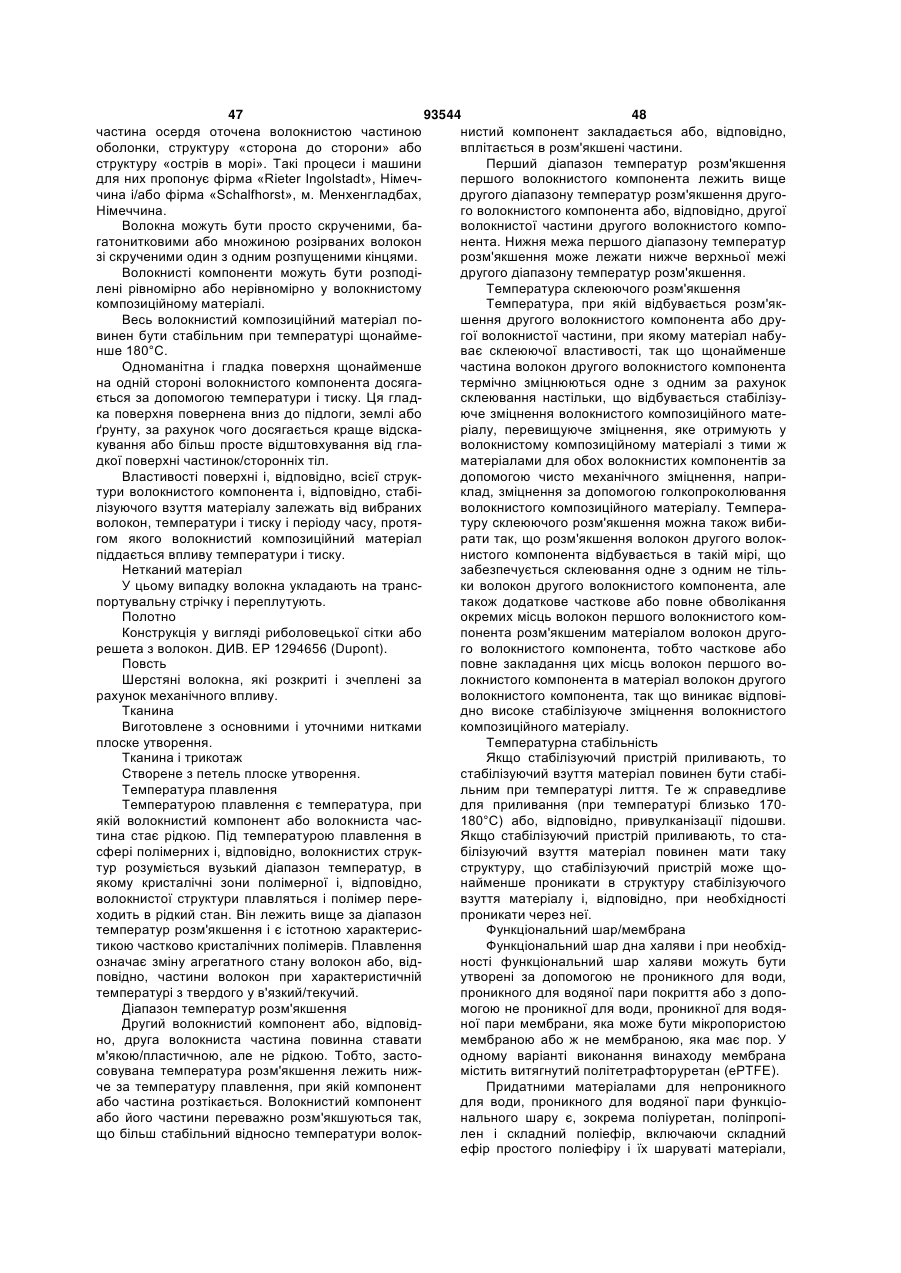

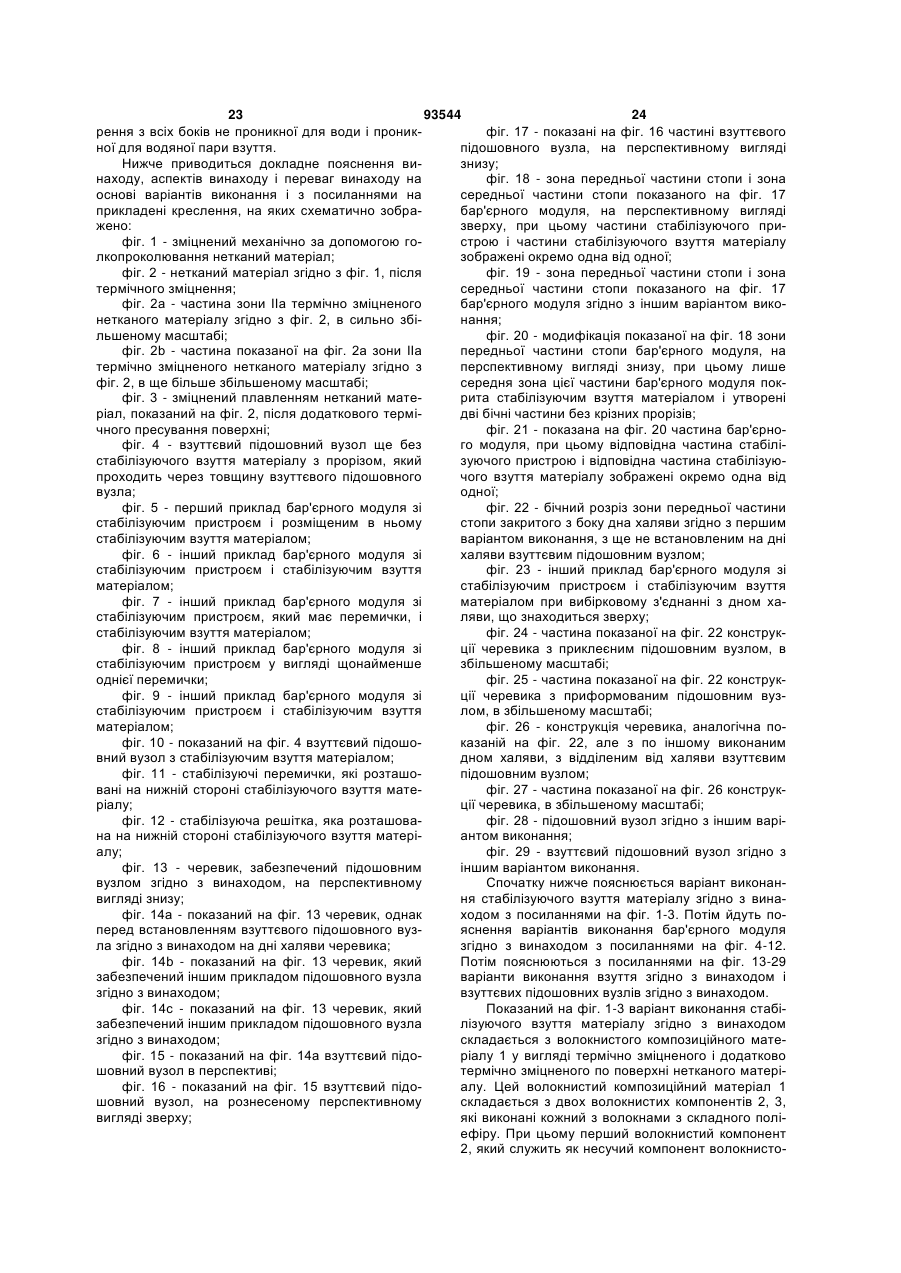

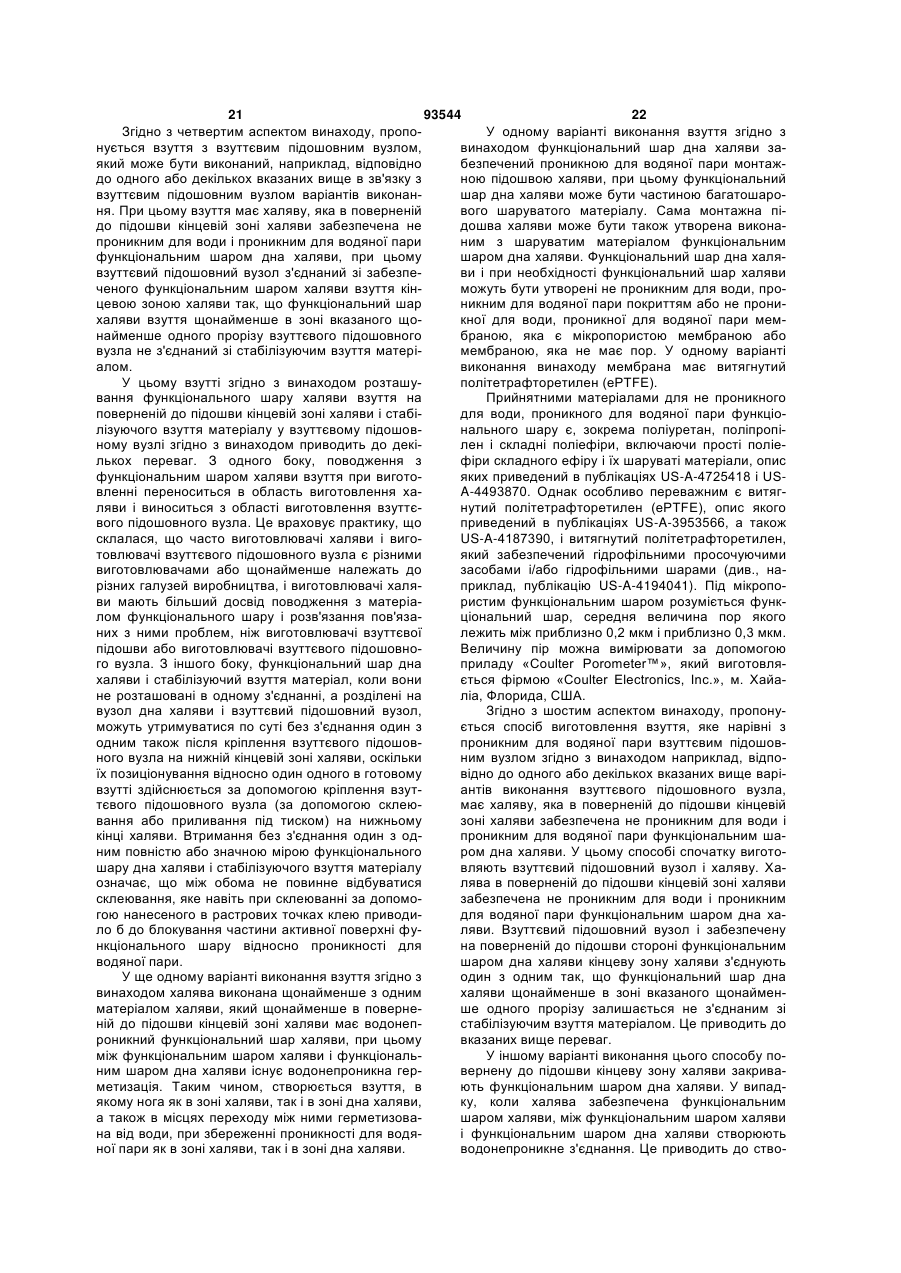

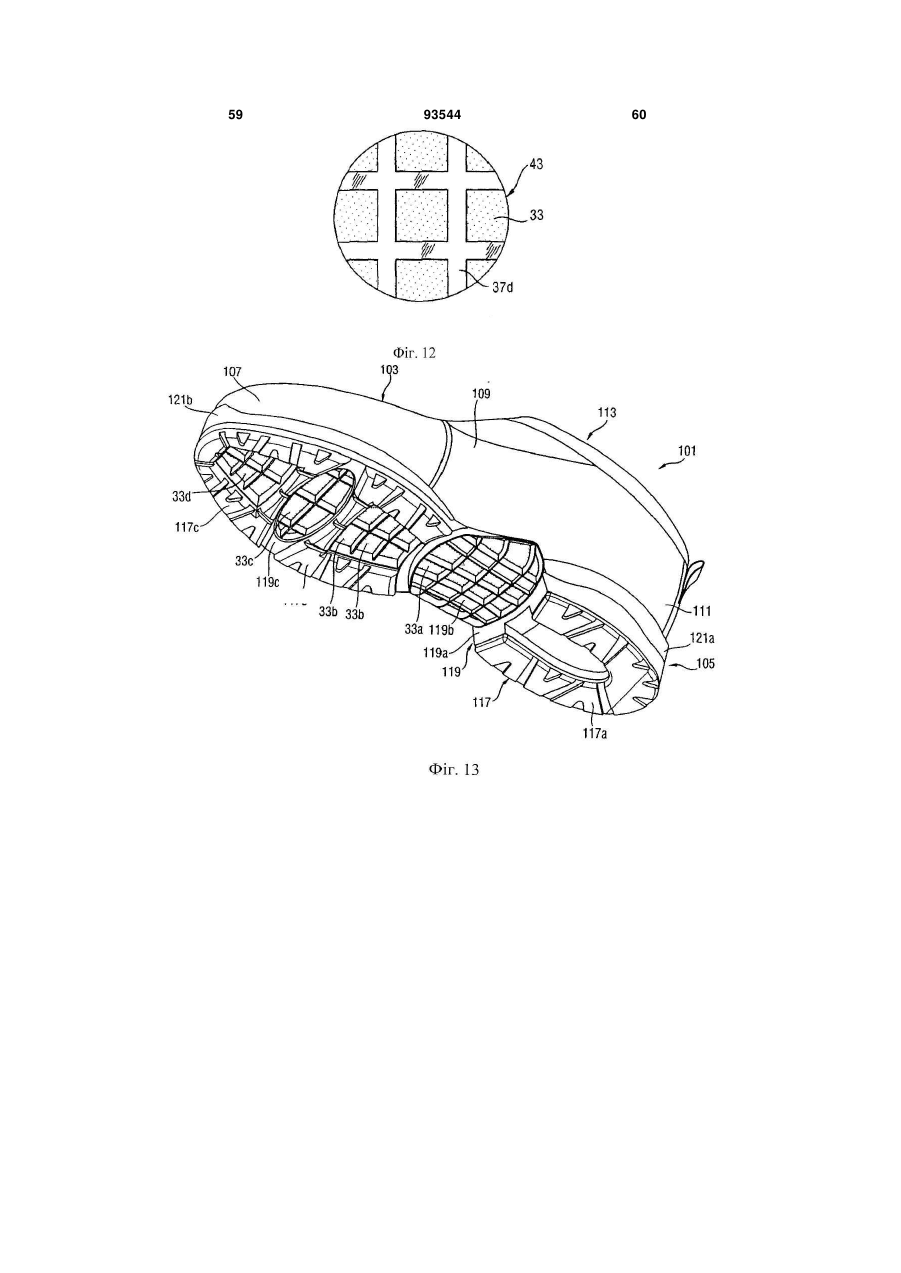

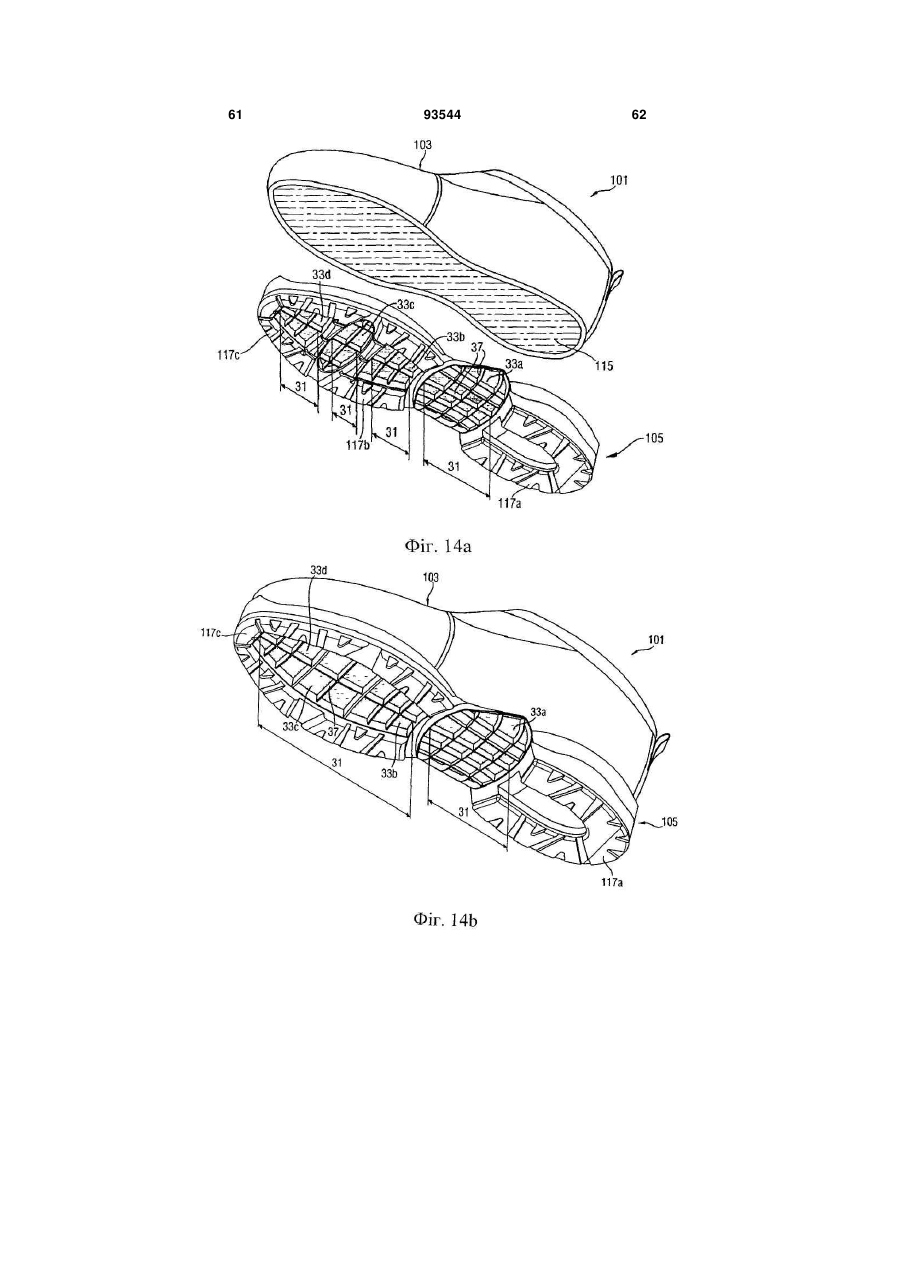

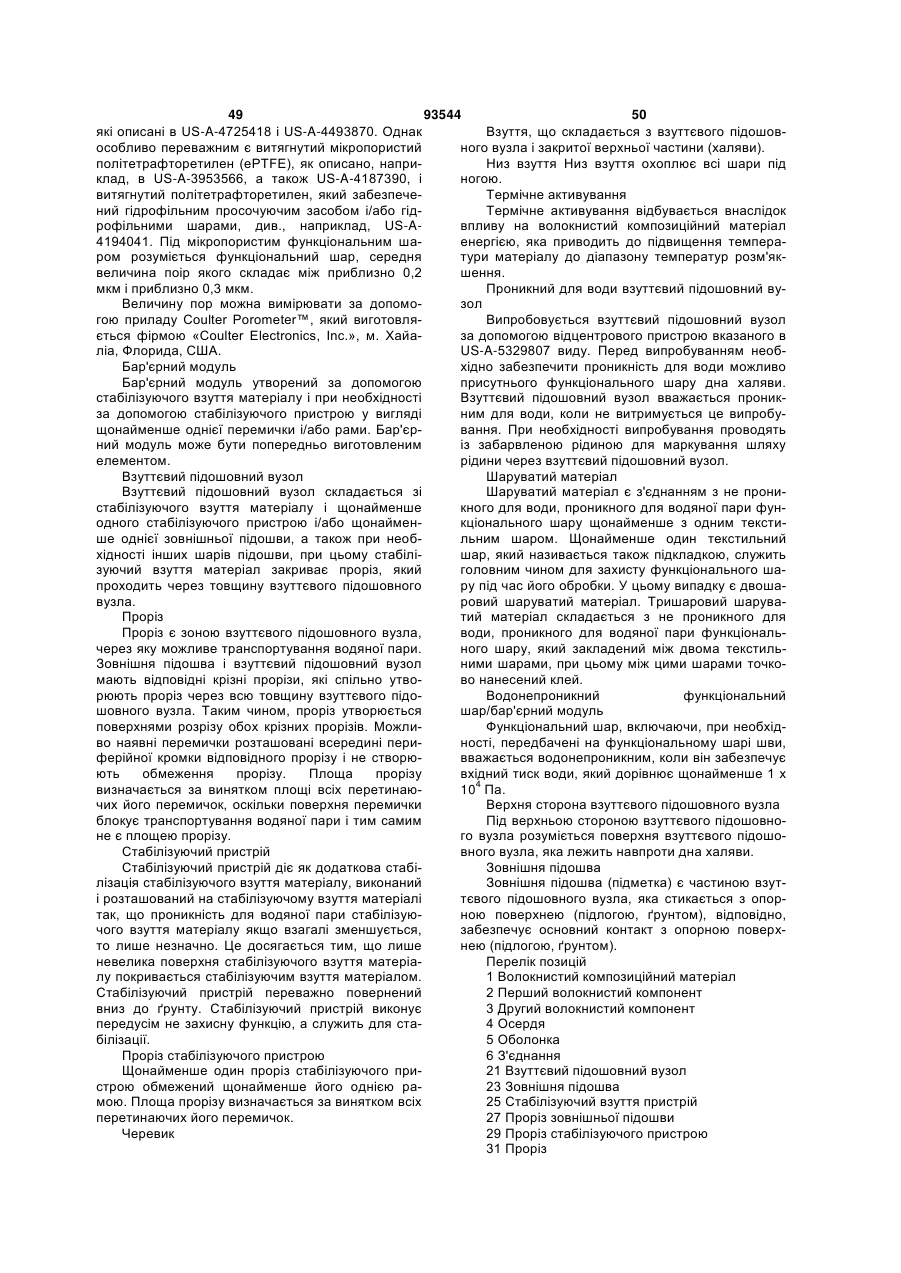

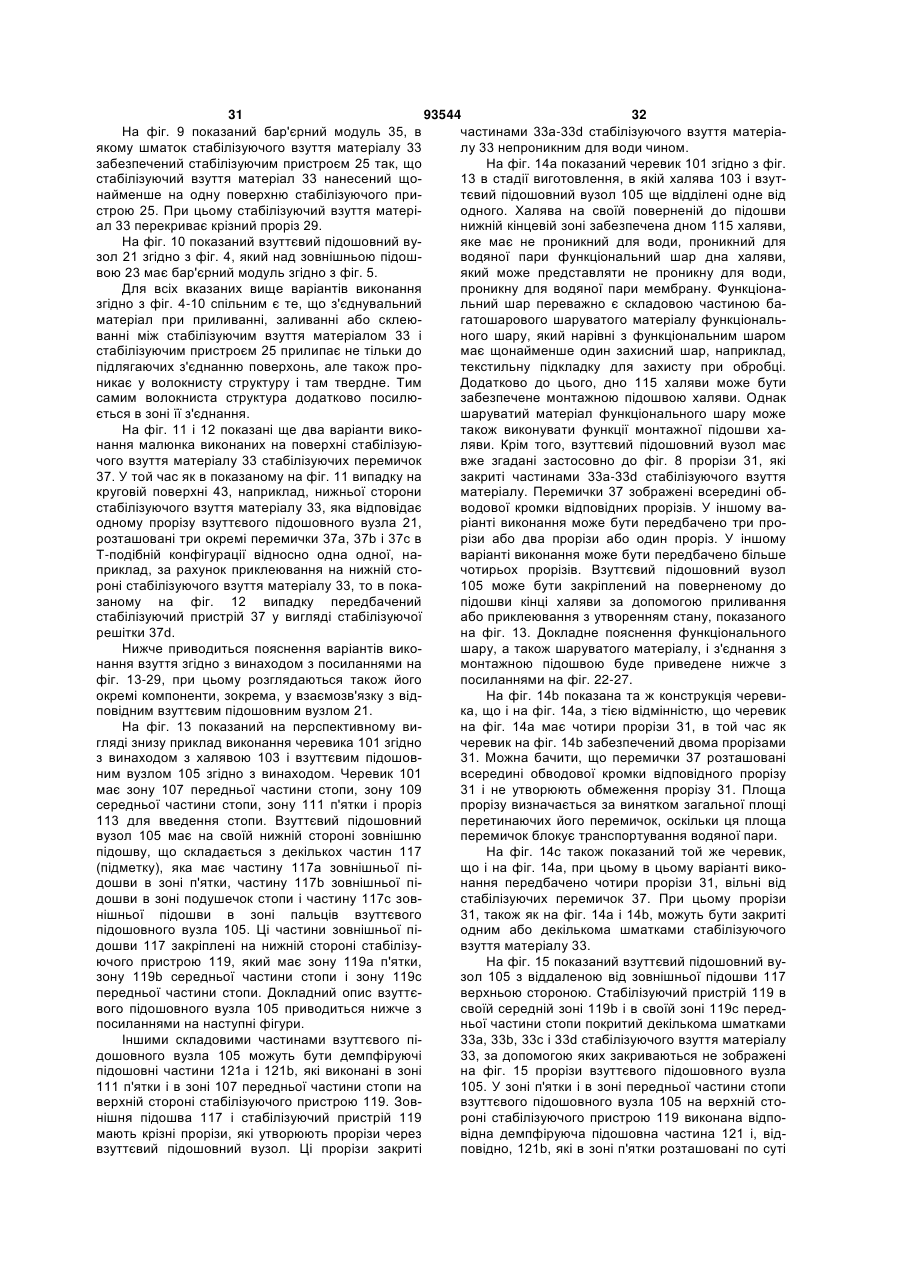

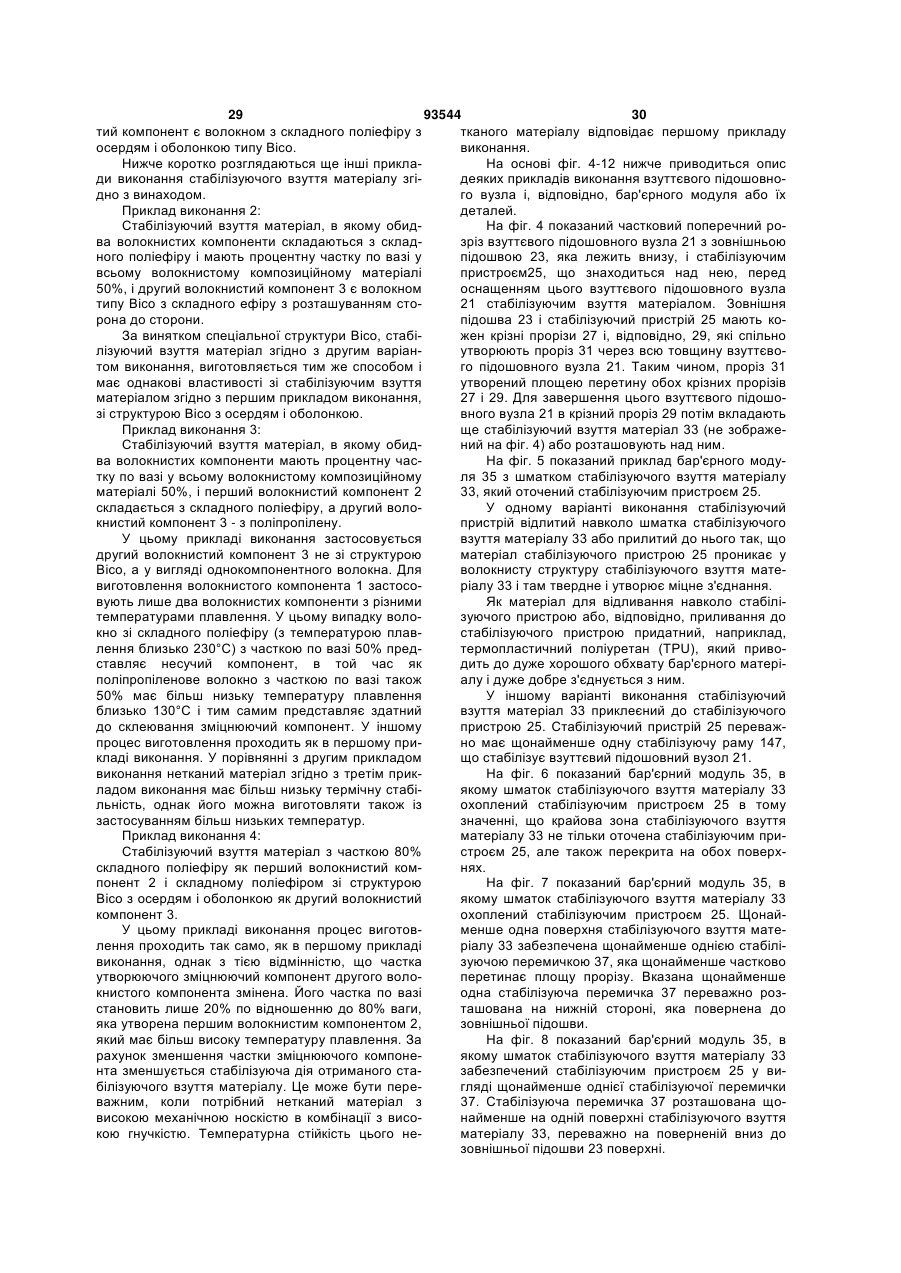

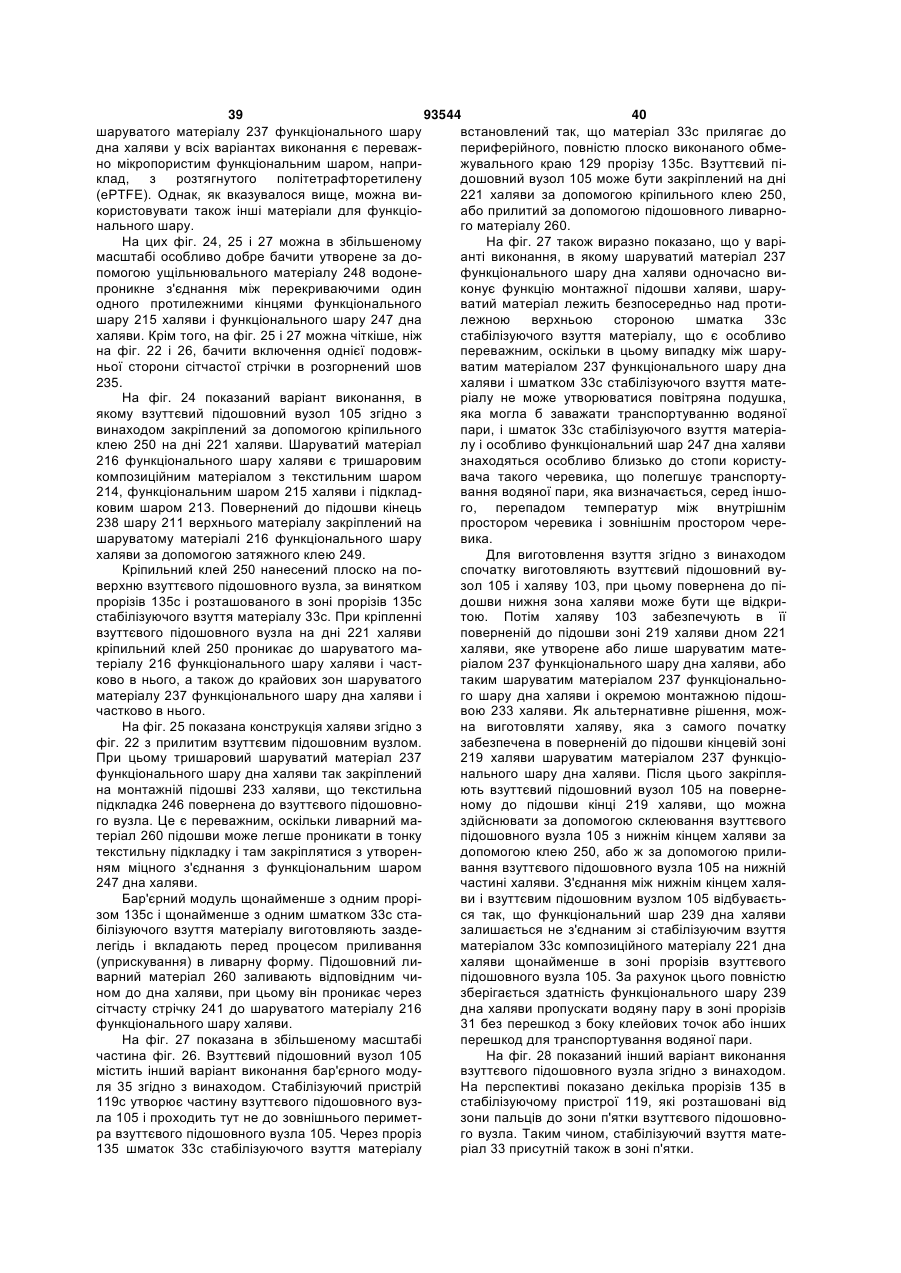

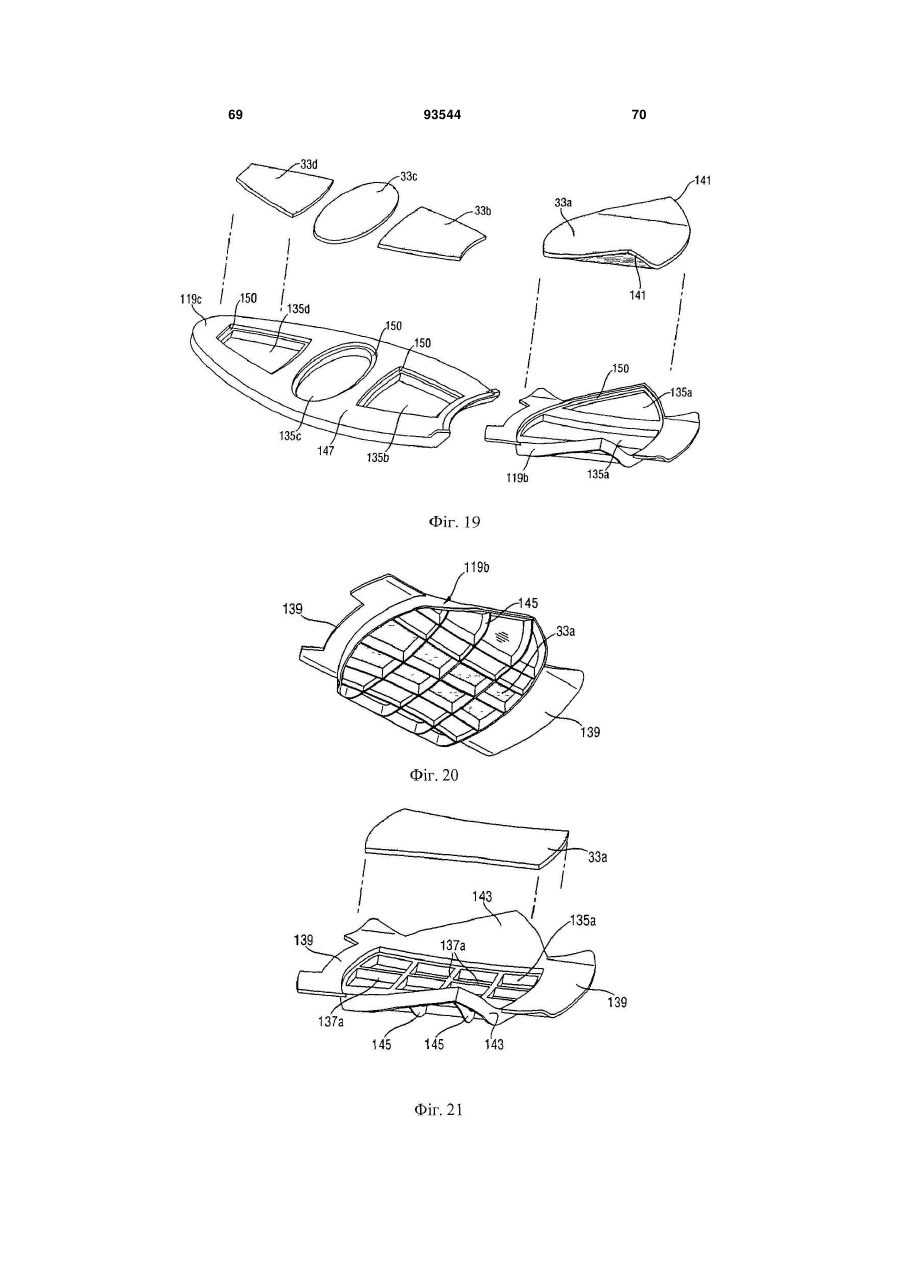

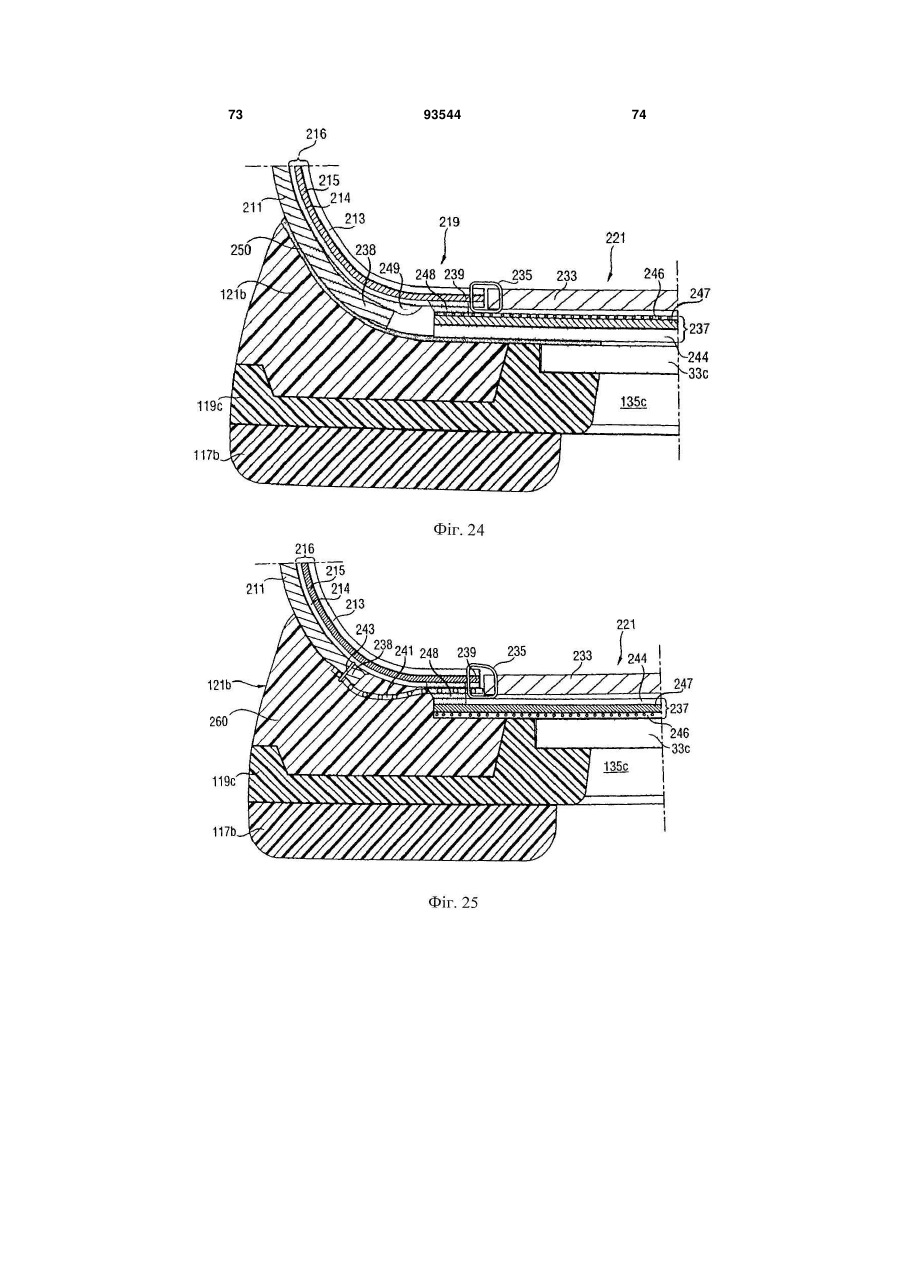

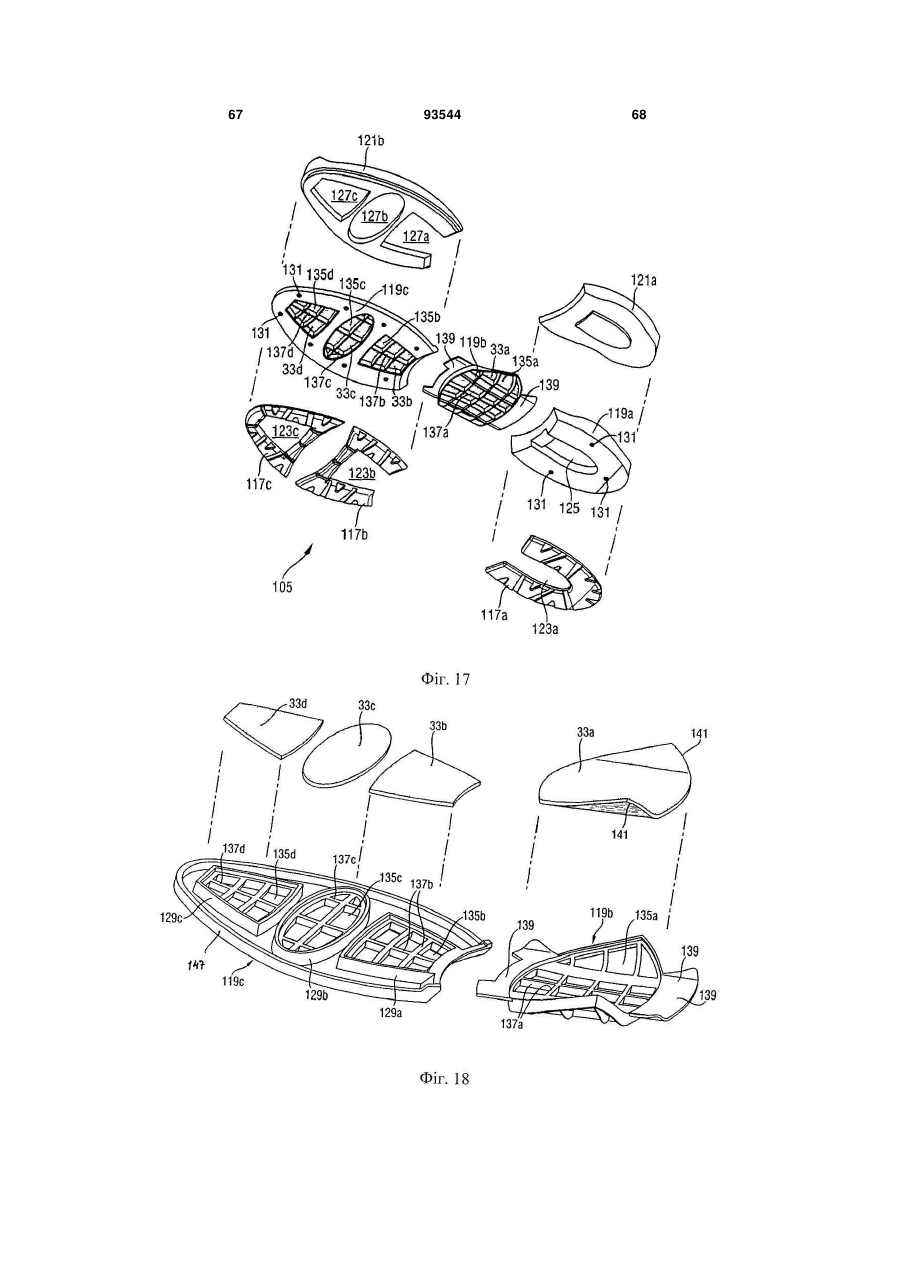

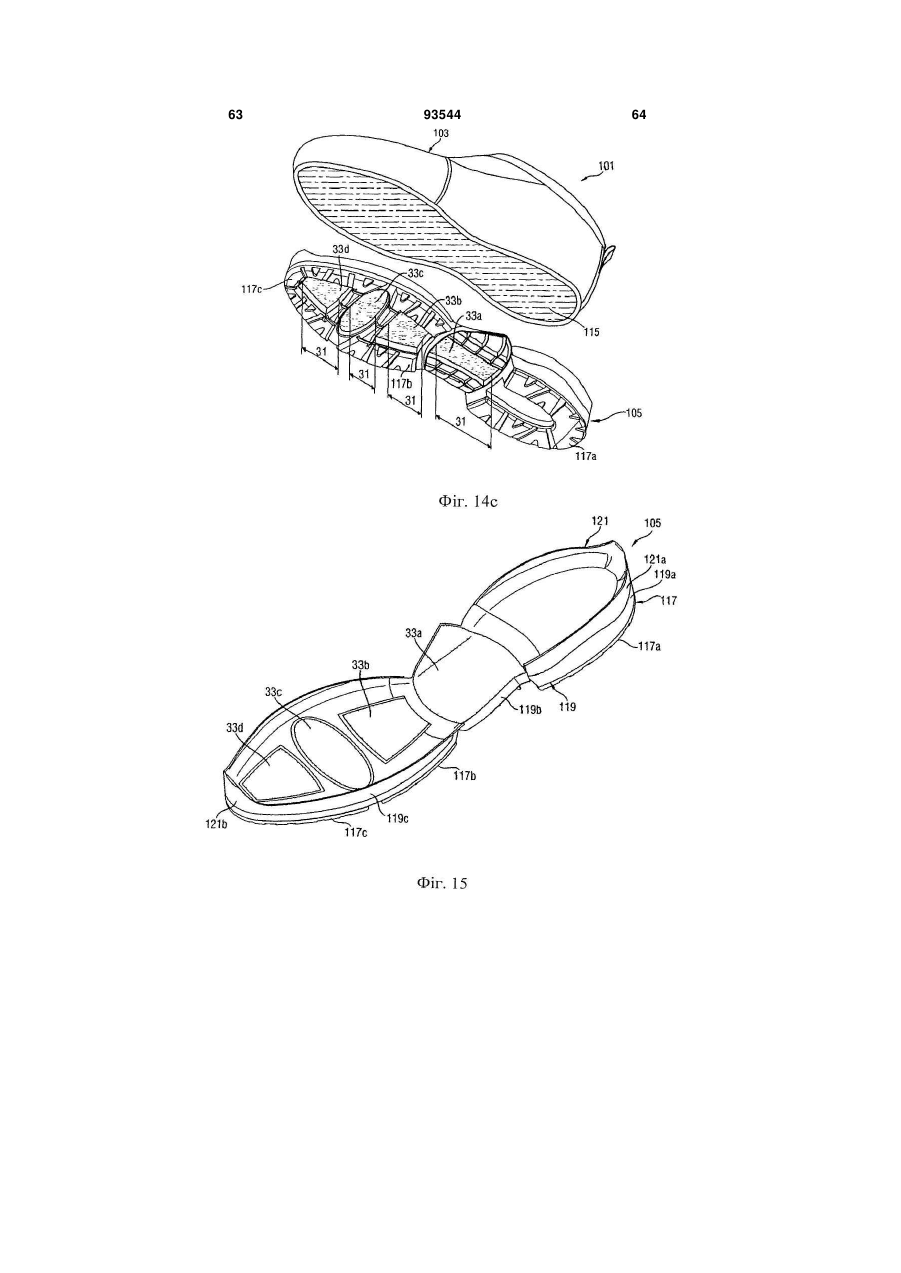

1. Проникний для водяної пари бар'єрний модуль (35), виконаний щонайменше з одним шматком стабілізуючого взуття матеріалу (33), при цьому стабілізуючий взуття матеріал (33) містить волокнистий композиційний матеріал (1) з першим волокнистим компонентом (2) і другим волокнистим компонентом (3), що має дві волокнисті частини (4, 5), при цьому: перший волокнистий компонент (2) має першу температуру плавлення і перший діапазон температур розм'якшення, який лежить нижче за неї, і друга волокниста частина (5) другого волокнистого компонента (3) має другу температуру плавлення і другий діапазон температур розм'якшення, який лежить нижче за неї; перша температура плавлення і перший діапазон температур розм'якшення знаходяться вище другої температури плавлення і другого діапазону температур розм'якшення; перша волокниста частина (4) другого волокнистого компонента (3) має більш високу температуру плавлення і більш високий діапазон температур розм'якшення, який лежить нижче за неї, ніж друга волокниста частина (5); 2 (19) 1 3 93544 4 утворюючу оболонку (5) другу волокнисту частину при температурі склеюючого розм'якшення, яка з складного поліефіру; лежить у другому діапазоні температур розм'якдруга волокниста частина має другу температуру шення, термічно зміцнений при збереженні прониплавлення і другий діапазон температур розм'яккності для водяної пари в термічно зміцненій зоні. шення, який лежить нижче за неї, при цьому пер10. Взуттєвий підошовний вузол (105) за п. 9, баша температура плавлення і перший діапазон тер'єрний модуль (35) якого виконаний за будь-яким мператур розм'якшення знаходяться вище другої з пп. 1-8. температури плавлення і другого діапазону тем11. Взуттєвий підошовний вузол (105) за п. 9 або ператур розм'якшення; 10, що містить робочу поверхню (153), при цьому перша волокниста частина має більш високу темстабілізуючий взуття матеріал (33) в прорізі або, пературу плавлення і більш високий діапазон темвідповідно, щонайменше в одному з прорізів (33а, ператур розм'якшення, ніж друга волокниста час33b, 33с) забезпечений щонайменше одним опортина; ним елементом (151), що проходить від поверневолокнистий композиційний матеріал (1) внаслідок ної до робочої поверхні сторони стабілізуючого термічного активування другої волокнистої частивзуття матеріалу (33) аж до рівня робочої поверхні ни другого волокнистого компонента (3) при тем(153) так, що стабілізуючий взуття матеріал (33) пературі склеюючого розм'якшення, яка лежить у при ходьбі спирається на опорну поверхню через другому діапазоні температур розм'якшення, теропорний елемент (151). мічно зміцнений при збереженні проникності для 12. Взуття з взуттєвим підошовним вузлом (105) за водяної пари в термічно зміцненій зоні; будь-яким з пп. 9-11, що має халяву (103), яка в і волокнистий композиційний матеріал (1) є зміцповерненій до підошви зоні (219) халяви забезпененим за допомогою голкопроколювання нетканим чена не проникним для води і проникним для воматеріалом, який спресований щонайменше на дяної пари функціональним шаром (247) дна хаодній зі своїх поверхонь за допомогою тиску і темляви, при цьому взуттєвий підошовний вузол (105) ператури. з'єднаний із забезпеченою функціональним шаром 7. Бар'єрний модуль (35) за будь-яким з пп. 1-6, в (247) дна халяви кінцевою зоною (219) халяви так, якому вказаний щонайменше один шматок стабіліщо функціональний шар (247) дна халяви щонайзуючого взуття матеріалу (33) забезпечений щоменше в зоні вказаного щонайменше одного пронайменше одним стабілізуючим пристроєм. різу (31) не з'єднаний зі стабілізуючим взуття ма8. Бар'єрний модуль (35) за п. 7, стабілізуючий теріалом (33). пристрій (119) якого виконаний щонайменше з од13. Взуття за п. 12, в якому халява (103) виконана нією стабілізуючою перемичкою (37), яка розташощонайменше з одним матеріалом халяви, при вана щонайменше на одній поверхні стабілізуючоцьому матеріал халяви щонайменше в поверненій го взуття матеріалу (33) і перетинає щонайменше до підошви кінцевій зоні (219) халяви має водонечастково площу прорізу (135). проникний функціональний шар (215) халяви, і при 9. Проникний для водяної пари взуттєвий підошоцьому між функціональним шаром (215) халяви і вний вузол (105), виконаний для взуття, що місфункціональним шаром (247) дна халяви існує тить щонайменше один проріз (31), який проховодонепроникна герметизація (248). дить через товщину взуттєвого підошовного вузла, 14. Спосіб виготовлення взуття з проникним для який закритий за допомогою стабілізуючого взуття водяної пари взуттєвим підошовним вузлом (105) матеріалу (33), що містить волокнистий композиза будь-яким з пп. 9-11 і халявою (103), яка в поційний матеріал (1) з першим волокнистим комповерненій до підошви кінцевій зоні (219) халяви нентом (2) і другим волокнистим компонентом (3), забезпечена не проникним для води і проникним що має дві волокнисті частини (4, 5), при цьому: для водяної пари функціональним шаром (247) перший волокнистий компонент (2) має першу тедна халяви, при якому здійснюють наступні стадії: мпературу плавлення і перший діапазон темпераa) виготовляють взуттєвий підошовний вузол (105) тур розм'якшення, який лежить нижче за неї, і друі халяву (103); га частина (5) другого волокнистого компонента (3) b) забезпечують халяву (103) в поверненій до пімає другу температуру плавлення і другий діападошви кінцевій зоні (219) халяви не проникним для зон температур розм'якшення, який лежить нижче води і проникним для водяної пари функціональза неї; ним шаром (247) дна халяви; перша температура плавлення і перший діапазон c) з'єднують одне з одним взуттєвий підошовний температур розм'якшення знаходяться вище друвузол (105) і забезпечену функціональним шаром гої температури плавлення і другого діапазону (247) дна халяви, повернену до підошви кінцеву температур розм'якшення; зону (219) халяви так, що функціональний шар перша волокниста частина (4) другого волокнисто(247) дна халяви щонайменше в зоні вказаного го компонента (3) має більш високу температуру щонайменше одного прорізу (31) залишається не плавлення і більш високий діапазон температур з'єднаним зі стабілізуючим взуття матеріалом (33). розм'якшення, який лежить нижче за неї, ніж друга 15. Спосіб за п. 14 виготовлення взуття, халява волокниста частина (5); (103) якого забезпечена функціональним шаром і волокнистий композиційний матеріал (1) внаслі(215) халяви, при цьому між функціональним шадок термічного активування другої волокнистої ром (215) халяви і функціональним шаром (247) частини (5) другого волокнистого компонента (3) дна халяви створюють водонепроникне з'єднання. 5 Винахід належить до стабілізуючого взуття матеріалу для використання у взутті, виконаного з таким стабілізуючим взуття матеріалом бар'єрного модуля, виконаного з таким стабілізуючим взуття матеріалом або бар'єрним модулем взуттєвого підошовного вузла, виконаного з таким взуттєвим підошовним вузлом взуття і до способу виготовлення такого взуття. Необхідність вибирати або водонепроникну, але затримуючу піт, або пропускаючу піт, але пропускаючу також і воду взуттєву підошву більше не існує, оскільки є конструкції взуттєвої підошви, які, незважаючи на проникність для водяної пари, є водонепроникними, а саме, за рахунок застосування перфорованої або забезпеченої прорізами підошви і розташованого зверху неї не проникного для води і проникного для водяної пари функціонального шару, наприклад, у вигляді мембрани. Приклади приведені в документах ЕР 0275644 А2, ЕР 0382904 А2, ЕР 1506723 А2, ЕР 0858270 B1, DE 10036100 С1, ЕР 959704 B1, WO 2004/028284 А1, DE 20200408539 U1 і WO 2005/065479 А1. Оскільки нога людини має сильну схильність до потовиділення, то даний винахід спрямований на створення взуття, яке має конструкцію підошви з особливо високою проникністю для водяної пари без сильного зменшення її стабільності. У взутті з підошвою з прорізами, які мають невеликий розмір, згідно з ЕР 0382904 А2, хоч і можна забезпечувати достатню стабільність конструкції підошви за допомогою звичайного жорсткого підошовного матеріалу, однак при цьому забезпечується лише помірна проникність для водяної пари взуттєвої підошви. Конструкції підошви згідно з ЕР 959704 В1 і WO 2004/028284 А1, які для більш високої проникності для водяної пари мають зовнішню підошву, яка нарівні з декількома окремими шипами зовнішньої підошви складається по суті лише з обводової рами для оточення проникного для водяної пари матеріалу, який повинен захищати мембрану, що знаходиться над ним, від проникнення сторонніх тіл, таких як дрібні камінчики, але який сам не особливо стабільний, не забезпечує стабілізацію конструкції підошви, бажану для багатьох видів взуття. Те ж саме належить до конструкцій підошви згідно з DE 20200408539 U1 і WO 2005/065479 А1, в яких у великі по площі прорізи зовнішньої підошви вставлені не проникні для води, а проникні для водяної пари вставки, які мають закриваючу відповідний проріз водонепроникну мембрану і під нею пластинчату решітку, яка служить для захисту мембрани від втиснення сторонніх тіл. Оскільки як мембрана, так і пластинчата решітка складаються з відносно м'якого матеріалу, так що вони навряд чи можуть сприяти стабілізації конструкції підошви, стабільність в місцях, що мають велику площу прорізів, послаблюється. Поліпшена стабілізація конструкції підошви в спортивному взутті згідно з DE 10036100 С1, підошва якого складається з частин підошви з великими прорізами, досягається тим, що частини підошви розташовані на нижній стороні несучого шару, що складається з міцної на стиснення плас 93544 6 тмаси, який в місцях, які лежать над прорізами частин підошви, які мають велику площу, забезпечені решітчастими прорізами, і тим самим частини підошви є проникними для водяної пари. Між несучим шаром і внутрішньою підошвою, яка знаходиться над ним і оснащена для забезпечення проникності для водяної пари крізними прорізами, розташована мембрана, за допомогою якої повинна забезпечуватися не тільки водонепроникність при проникності для водяної пари, але також повинне запобігатися проникнення у внутрішній простір взуття невеликих камінчиків, які не можуть затримувати решітчасті прорізи несучого шару. Таким чином, легко пошкоджувана за рахунок механічних впливів мембрана повинна забезпечувати захист, якого, власне, вона сама потребує. Інші рішення, наприклад, згідно з ЕР 1506723 А2 і ЕР 0858270 В1, передбачають під мембраною захисний шар як захист мембрани від проникнення сторонніх тіл, які проходять через перфоровану зовнішню підошву, таких як камінчики. У варіантах виконання згідно з ЕР 1506723 А2 мембрана і захисний шар з'єднані один з одним за допомогою точкового склеювання, тобто за допомогою нанесеного у вигляді точкової матриці клею. Лише не покрита клеєм частина поверхні мембрани служить для транспортування водяної пари. При цьому мембрана і захисний шар утворюють клейове з'єднання, яке або утворює разом із зовнішньою підошвою підошовний вузол, який як такий закріпляється на дні халяви взуття, або утворює частину дна халяви, до якої потім потрібно лише прикріпляти зовнішню підошву. У іншому варіанті виконання згідно з ЕР 1506723 А2 зовнішня підошва розділена по товщині на дві частини, обидва шари зовнішньої підошви забезпечені вирівняними одна з одною перфораціями відносно невеликого діаметра, і захисний шар розташований між обома шарами зовнішньої підошви. У готовому взутті мембрана знаходиться на верхній стороні цієї зовнішньої підошви. Оскільки лише перфорована частина цієї зовнішньої підошви доступна для проходження водяної пари, то лише відповідно невелика частина поверхні мембрани може забезпечувати проходження водяної пари. Крім того, було встановлено, що нерухомі об'єми повітря перешкоджають транспортуванню водяної пари. Такі нерухомі об'єми повітря утворюються в перфораціях цієї зовнішньої підошви, і їх усуненню за рахунок циркуляції повітря через зовнішню підошву перешкоджає захисний шар. До того, що ті частини поверхні мембрани, які лежать поза перфорацією зовнішньої підошви і становлять значну частину поверхні мембрани, не можуть сприяти транспортуванню водяної пари, додається ще і те, що протилежні перфорації частини поверхні мембрани можуть лише обмежено забезпечувати транспортування водяної пари. У цей час при виготовленні взуття часто використовується розподіл праці, при якому один виготовлювач виготовляє халяву, а інший виготовлювач є відповідальним за виробництво відповідної зовнішньої підошви або відповідного взуттєвого підошовного вузла або ж за її прикріплення до 7 93544 8 халяви. Оскільки виготовлювачі зовнішньої підошЦя властивість використовується в стабілізуюви звичайно мають менше обладнання і менший чому взуття матеріалі згідно з винаходом так, що досвід роботи з не проникними для води, але продля обох волокнистих компонентів волокнистого никними для водяної пари мембранами, то бажано композиційного матеріалу вибирають матеріали мати концепції підошов, в яких взуттєвий підошовтаким чином, що виконуються співвідношення згіний вузол не містить мембрану, і мембрана утводно з винаходом відносно температур плавлення і рює частину дна халяви, на якому розташовується діапазонів температур розм'якшення для обох вовзуттєвий підошовний вузол. локнистих компонентів і волокнистих частин, і для Тому однією із задач даного винаходу є ствотермічного зміцнення вибрана температура, яка рення взуття, яке має конструкцію підошви з тридля другої волокнистої частини другого волокнисвалою водонепроникністю і з особливо високою того компонента представляє температуру склеюпроникністю для водяної пари при забезпеченні ючого розм'якшення, при якій відбувається розм'яможливо більш високої стабільності конструкції кшення цієї волокнистої частини другого взуттєвої підошви, а також придатних для такого волокнистого компонента, при якому цей матеріал взуття компонентів підошви. набуває склеюючої дії так, що щонайменше частиДля рішення цієї задачі у винаході пропонуна волокон другого волокнистого компонента зміцється стабілізуючий взуття матеріал згідно з п. 1 нюються одне з одним за рахунок склеювання наабо 39 формули винаходу, який відповідно до п. стільки, що відбувається стабілізація за рахунок 41 можна застосовувати для проникного для возміцнення волокнистого композиційного матеріалу, дяної пари взуттєвого підошовного вузла, проникяке перевищує зміцнення, що досягається у волоного для водяної пари бар'єрного модуля за п. 43, книстому композиційному матеріалі з однаковими проникного для водяної пари взуттєвого підошовматеріалами для обох волокнистих компонентів за ного вузла за п. 88, взуття з взуттєвим підошовним допомогою чисто механічного зміцнення, напривузлом за п. 128, і спосіб виготовлення взуття за п. клад, за допомогою зміцнення голкопроколюван138 формули винаходу. Модифікації цих предметів ням волокнистого композиційного матеріалу. Темі способу вказані у відповідних залежних пунктах пературу склеюючого розм'якшення можна також формули винаходу. вибирати так, що відбувається розм'якшення друЗгідно з першим аспектом винаходу, пропонугої волокнистої частини другого волокнистого комється стабілізуючий взуття матеріал, що має волопонента в такій мірі, що відбувається не тільки книстий композиційний матеріал з першим волоксклеювання одна з одною других частин другого нистим компонентом і має дві волокнисті частини волокнистого компонента, але і додаткове часткодругим волокнистим компонентом, при цьому певе або повне обволікання окремих місць волокон рший волокнистий компонент має першу темперапершого волокнистого компонента розм'якшеним туру плавлення і перший діапазон температур роматеріалом другої частини другого волокнистого зм'якшення, який лежить нижче за неї, і друга компонента, тобто часткове або повне закладання волокниста частина другого волокнистого компотаких місць волокон першого волокнистого компонента має другу температуру плавлення і другий нента в матеріал другої волокнистої частини друдіапазон температур розм'якшення, який лежить гого волокнистого компонента, за рахунок чого нижче за неї, при цьому перша температура плаввиникає відповідно підвищене зміцнення стабілілення і перший діапазон температур розм'якшення зації волокнистого композиційного матеріалу. Це знаходяться вище другої температури плавлення і справедливе також для випадку, коли другий водругого діапазону температур розм'якшення, перлокнистий компонент є волокнистою структурою з ша волокниста частина другого волокнистого комтими, що двома волокнистими частинами, які пропонента має більш високу температуру плавлення ходять в осьовому напрямку, розташованими стоі більш високу температуру розм'якшення, яка лерона до сторони, з яких одна має більш високу жить нижче за неї, ніж друга волокниста частина, і температуру плавлення і більш високий діапазон волокнистий композиційний матеріал внаслідок температур розм'якшення, а інша - більш низьку теплового активування другої волокнистої частини температуру плавлення і більш низький діапазон другого волокнистого компонента при температурі температур розм'якшення. Тоді при склеюючому склеюючого розм'якшення, яка лежить у другому розм'якшенні другої волокнистої частини другого діапазоні температур розм'якшення, термічно зміволокнистого компонента у вказаній вище мірі моцнюється при збереженні проникності для водяної же відбуватися часткове або повне обволікання не пари в термічно зміцненій зоні. тільки окремих місць волокон першого волокнистоПід температурою плавлення в сфері полімего компонента, але також і першої волокнистої рних і, відповідно, волокнистих структур розумічастини другого волокнистого компонента. ється вузький діапазон температур, в якому крисЗа рахунок додаткового стиснення волокнисталічні зони полімерної і, відповідно, волокнистої того композиційного матеріалу під час або після структури плавляться, і полімер переходить в рідсклеюючого розм'якшення другої волокнистої чаский стан. Цей діапазон лежить над діапазоном тини другого волокнистого компонента можна затемператур розм'якшення і є істотною характерисбезпечувати додаткове підвищення стабілізації, тикою частково кристалічних полімерів. Під діапапри якому ще більш інтенсивним стає часткове зоном температур розм'якшення в сфері синтетиабо повне закладання волокнистих частин в розчних волокон розуміється діапазон температур м'якшений матеріал другої волокнистої частини різної ширини, який досягається перед досягнендругого волокнистого компонента. З іншого боку, ням точки плавлення, в якому відбувається розщо досягається за рахунок використання темперам'якшення, але не плавлення. тури склеюючого розм'якшення термічне склею 9 93544 10 вання потрібно вибирати так, що забезпечується совувати у взутті, зокрема в місцях підошви, в яких достатня проникність для водяної пари волокнисважливою є проникність для водяної пари. Напритого композиційного матеріалу, тобто склеювання клад, для застосування стабілізуючого взуття маволокон обмежується завжди лише окремими містеріалу в зоні підошви придатними є устілки, вклацями склеювання, так що залишається достатня диші або монтажні підошви халяви і шари кількість не склеєних місць для транспортування захисного шару. водяної пари. Вибір температури склеюючого розНа основі термічного зміцнення і стабілізації, м'якшення можна здійснювати в залежності від яка досягається за рахунок цього, стабілізуючий бажаних вимог відповідного практичного варіанту взуття матеріал згідно з винаходом придатний, виконання, зокрема, відносно стабілізуючих власзокрема як проміжний шар у взуттєвому підошовтивостей і проникності для водяної пари. ному вузлі з прорізами, які мають велику площу, Вибір, на відміну від даного винаходу, двох для збереження високої проникності для водяної волокнистих компонентів, з яких один має більш пари, зокрема, як бар'єрний матеріал для захисту високу температуру плавлення і більш високий мембрани, що знаходиться зверху, від продавлюперший діапазон температур розм'якшення, а дрування сторонніх тіл, таких як камінчики, через тагий загалом більш низьку температуру плавлення і кий проріз аж до мембрани. більш низький другий діапазон температур розм'яНа відміну від звичайно застосовуваного в зоні кшення, приводить до утворення волокнистого підошви ватного волокнистого композиційного макомпозиційного матеріалу з меншою стабільністю. теріалу, який виконаний з одним єдиним волокнисТому що, з одного боку, волокна з меншою темпетим компонентом, який повністю плавиться і терратурою плавлення і більш низьким діапазоном мічно стискується при спробі термічного температур розм'якшення звичайно мають меншу зміцнення, в стабілізуючому взуття матеріалі згідмеханічну міцність і стабільність, ніж волокна з но з винаходом можна, за рахунок вибору матерібільш високою температурою плавлення і більш алів для двох волокнистих компонентів і за рахувисоким діапазоном температур розм'якшення. З нок вибраних для термічного зміцнення іншого боку, під час склеюючого розм'якшення параметрів, використовувати ступені свободи, за може відбуватися додатково механічне ослаблендопомогою яких можна регулювати ступінь бажаня волокнистого компонента з більш низькою темної стабільності, а також ступінь проникності для пературою плавлення, наприклад, за рахунок змеводяної пари. За рахунок розм'якшення волокнисншення поперечного перерізу волокна внаслідок тої частини з більш низькою температурою плавсил розтягнення, які можуть виникати під час пролення фіксуються не тільки волокна цієї волокнисцесу склеюючого розм'якшення. тої частини, але також і в процесі термічного Оскільки згідно з винаходом обидва волокнисзміцнення відбувається фіксація волокон першого тих компоненти виконані з волокнистого матеріалу волокнистого компонента, а також першої волокз більш високою першою температурою плавлення нистої частини другого волокнистого компонента з і більш високим першим діапазоном температур більш високою температурою плавлення, що прирозм'якшення, причому перший волокнистий комводить до особливо хорошого механічного зміцпонент в цілому, а у другому волокнистому компонення і стабілізації волокнистого композиційного ненті - одна волокниста частина, і лише інша воматеріалу. За рахунок вибору співвідношення між локниста частина другого волокнистого волокнами з більш високою температурою плавкомпонента має більш низьку температуру плавлення і волокнистою частиною з більш низькою лення і більш низький другий діапазон температур температурою плавлення, а також за рахунок вирозм'якшення, то обидва волокнистих компоненти бору температури склеюючого розм'якшення і тим зберігають зумовлену більш високою температусамим ступеню розм'якшення, можна регулювати рою плавлення і більш високим діапазоном темпевластивості стабілізуючого взуття матеріалу, такі ратур розм'якшення механічну стабільність, внаяк проникність для повітря, проникність для водяслідок чого забезпечується механічно особливо ної пари і механічна стабільність стабілізуючого стабільний волокнистий композиційний матеріал. взуття матеріалу. Таким чином, перший волокнистий компонент і У одному варіанті виконання стабілізуючого перша волокниста частина другого волокнистого взуття матеріалу згідно з винаходом цей волокникомпонента утворюють один відповідний стабілістий композиційний матеріал є текстильним плосзуючий несучий компонент, при цьому лише друга ким утворенням, яке може бути тканиною, триковолокниста частина другого волокнистого компотажем, нетканим матеріалом, повстю, сіткою або нента утворює зміцнюючий компонент бар'єрного полотном. У одному практичному варіанті викоматеріалу. нання волокнистий композиційний матеріал є меЗа рахунок вибору певних матеріалів для обох ханічно зміцненим нетканим матеріалом, при цьоволокнистих компонентів і за рахунок вибору стуму механічне зміцнення може досягатися за пеню термічного зміцнення волокнистого композидопомогою голкопроколювання волокнистого комційного матеріалу можна забезпечувати бажану позиційного матеріалу. Для механічного зміцнення стабілізацію волокнистого композиційного матеріволокнистого композиційного матеріалу можна алу відносно його стану перед термічним зміцнентакож використовувати зміцнення за допомогою ням, при збереженні проникності для водяної пари. водного струменя, при якому замість справжніх За рахунок цього термічного зміцнення досягаєтьголок застосовуються водні струмені для механічся міцність волокнистого композиційного матеріано зміцнюючого сплутування волокон волокнистолу, на основі якої він є особливо придатним як го композиційного матеріалу. стабілізуючий взуття матеріал, який можна засто 11 93544 12 У стабілізуючому взуття матеріалі згідно з вискладається з складного поліефіру або складного находом перший волокнистий компонент і перша співполіефіру. волокниста частина другого волокнистого компоПрикладами прийнятних термопластичних манента утворюють відповідний несучий компонент, і теріалів є поліетилен (РЕ), поліамід (РА), складний друга волокниста частина другого волокнистого поліефір (PET), поліпропілен (РР) і полівінілхлорид компонента утворює зміцнюючий компонент стабі(PVC). Іншими прийнятними матеріалами є гума, лізуючого взуття матеріалу. термопластична гума (TR) і поліуретан (PU). ПриВибір матеріалів для волокнистих компонентів датним є також термопластичний поліуретан здійснюється в одному варіанті виконання так, що (TPU), параметри якого (твердість, колір, еластичдруга волокниста частина другого волокнистого ність і т. д.) можна регулювати в широких межах. компонента, яка має більш низьку температуру У ще одному варіанті виконання винаходу плавлення і більш низький діапазон температур обидві волокнисті частини другого волокнистого розм'якшення, активується при температурі в діакомпонента складаються з складного поліефіру, пазоні між 80°С і 230°С для склеюючого розм'якпри цьому складний поліефір другої волокнистої шення. частини має більш низьку температуру плавлення, У одному варіанті виконання винаходу другий ніж складний поліефір першої волокнистої частидіапазон температур розм'якшення лежить між ни. 60°С і 220°С. Складні поліефіри мають температуру плавЗокрема, з урахуванням того, що взуття і пелення в діапазоні від 256°С до 292°С (див. реважно його конструкція підошви при виготовTextilpraxis International, таблиця волокон Денкенленні часто піддаються впливу відносно високих дорфа 1986, ITV (Інститут обробки текстилю). У температур, наприклад, при кріпленні підошви, в одному практичному варіанті виконання для перодному варіанті виконання винаходу перший волошого волокнистого компонента вибраний складний книстий компонент і перша волокниста частина поліефір з температурою плавлення близько другого волокнистого компонента є стійкими до 230°С і для другої волокнистої частини другого плавлення при температурі щонайменше 130°С, волокнистого компонента вибраний складний попри цьому в практичних варіантах виконання виліефір з температурою склеюючого розм'якшення бирається стійкість до плавлення при температурі близько 200°С. щонайменше 170°С або навіть щонайменше У одному варіанті виконання винаходу другий 250°С, за рахунок відповідного вибору матеріалів волокнистий компонент має структуру з осердям і для першого волокнистого компонента і для пероболонкою, тобто структурою, в якій матеріал осешої волокнистої частини другого волокнистого рдя волокнистого компонента коаксіально оточекомпонента. ний шаром оболонки. При цьому волокниста часДля першого волокнистого компонента і пертина, яка має більш високу температуру шої волокнистої частини другого волокнистого плавлення, утворює осердя, а волокниста частина, компонента підходять такі матеріали, як природні яка має більш низьку температуру плавлення, волокна, штучні волокна, металеві волокна, склоутворює оболонку. волокно, вуглецеве волокно і їх суміші. У рамках У іншому варіанті виконання винаходу другий природного волокна придатним матеріалом є шківолокнистий компонент має структуру «сторона до ряні волокна. сторони», тобто дві різні волокнисті частини, які У одному варіанті виконання винаходу друга проходять в подовжньому напрямку волокон, які волокниста частина другого волокнистого компомають, наприклад, поперечний переріз у вигляді нента виконана щонайменше з одним штучним півкола, розташовані так, що обидва волокнистих волокном, яке придатне для термічного зміцнення компоненти з'єднані один з одним сторона до стопри відповідній температурі. рони. При цьому одна сторона утворює першу воУ іншому варіанті виконання винаходу щонайлокнисту частину, яка має більш високу темпераменше один з обох волокнистих компонентів і щотуру плавлення, а друга сторона - має більш найменше одна з обох волокнистих частин другого низьку температуру плавлення другу волокнисту волокнистого компонента вибрані з групи матеріачастину. лів, яка містить поліолефіни, поліамід, співполіаПри цьому одна сторона утворює першу воломід, віскозу, поліуретан, поліакрил, полібутилентекнисту частину, яка має більш високу температуру рефталат і їх суміші. При цьому поліолефін може плавлення, а друга сторона - має більш низьку бути вибраний з поліетилену або поліпропілену. температуру плавлення другу волокнисту частину У іншому варіанті виконання винаходу перший другого волокнистого компонента стабілізуючого волокнистий компонент і перша частина другого взуття матеріалу. волокнистого компонента вибрані з групи матеріаУ ще одному варіанті виконання винаходу друлів, що складається з складного поліефіру або гий волокнистий компонент має процентну по масі складного співполіефіру. частку відносно віднесеної до одиниці площі маси У ще одному варіанті виконання винаходу щоволокнистого композиційного матеріалу в діапазонайменше друга волокниста частина другого волоні від 10% до 90%. У іншому варіанті виконання книстого компонента виконана щонайменше з одпроцентна по масі частка другого волокнистого ним термопластичним матеріалом. Друга компонента лежить в діапазоні від 10% до 60%. У волокниста частина другого волокнистого компопрактичному варіанті виконання процентна по масі нента може бути вибрана з групи матеріалів, яка частка другого волокнистого компонента станомістить поліамід, співполіамід, полібутилентерефвить приблизно 50% або 20%. талат і поліолефіни, або ж з групи матеріалів, що 13 93544 14 У ще одному варіанті виконання винаходу маскладається з складного поліефіру і має першу теріали для першого волокнистого компонента і температуру плавлення і перший діапазон темпедля першої волокнистої частини другого волокнисратур розм'якшення, який лежить нижче за неї, того компонента вибрані так, що їх температури другий волокнистий компонент має структуру з плавлення розрізнюються щонайменше на 20°С. осердям і оболонкою і утворюючу осердя першу Стабілізуючий взуття матеріал може бути терволокнисту частину з складного поліефіру і утвомічно зміцнений по всій своїй товщині. У залежнорюючу оболонку другу волокнисту частину з скласті від підлягаючих досягненню вимог, зокрема дного поліефіру, при цьому друга волокниста часвідносно проникності для повітря, проникності для тина має другу температуру плавлення і другий водяної пари і стабільності, можна вибирати варідіапазон температур розм'якшення, який лежить ант виконання, в якому лише частина товщини нижче за неї, при цьому перша температура плавстабілізуючого взуття матеріалу термічно зміцнелення і перший діапазон температур розм'якшення на. У одному варіанті виконання винаходу термічзнаходяться вище другої температури плавлення і но зміцнений щонайменше в частині своєї товщидругого діапазону температур розм'якшення, перни стабілізуючий взуття матеріал додатково ша волокниста частина має більш високу темперапресується щонайменше на одній поверхні за дотуру плавлення і більш високий діапазон темперапомогою тиску і температури з розгладженням тур розм'якшення, ніж друга волокниста частина, поверхні. При застосуванні стабілізуючого взуття волокнистий композиційний матеріал внаслідок матеріалу як внутрішньої підошви це забезпечує термічного активування другої волокнистої частиту перевагу, що нога користувача взуття наступає ни другого волокнистого компонента при темперана гладку поверхню внутрішньої підошви. При затурі склеюючого розм'якшення, яка лежить у друстосуванні стабілізуючого взуття матеріалу як багому діапазоні температур розм'якшення, термічно р'єрного матеріалу для захисту мембрани, яка зміцнений при збереженні проникності для водяної лежить зверху, може бути переважним розглапари в термічно зміцненій зоні, і волокнистий комдження поверненої до робочої поверхні нижньої позиційний матеріал є зміцненим за допомогою сторони стабілізуючого взуття матеріалу за допоголкопроколювання нетканим матеріалом, який могою поверхневого пресування, оскільки в цьому запресований щонайменше на одній з своїх повевипадку бруд, проникаючий через прорізи взуттєрхонь за допомогою тиску і температури. вого підошовного вузла аж до нижньої сторони У іншому варіанті виконання винаходу такий стабілізуючого взуття матеріалу, менше прилипає стабілізуючий взуття матеріал отримують за додо нього. Одночасно збільшується стійкість до помогою поверхневого пресування поверхні волостирання стабілізуючого взуття матеріалу. книстого композиційного матеріалу з поверхневим 2 2 У ще одному варіанті виконання стабілізуючий тиском в діапазоні від 1,5 Н/см до 4 Н/см при взуття матеріал згідно з винаходом забезпечений температурі нагрівальної плити 230°С протягом 10 одним або декількома засобами з групи матеріас. У практичному варіанті виконання поверхневе лів, яка складається з водовідштовхувальних запресування поверхні волокнистого композиційного собів, грязевідштовхувальних засобів, масловідшматеріалу здійснюється з поверхневим тиском 3,3 товхувальних засобів, антибактерійних засобів, Н/см2 при температурі нагрівальної плити 230°С протизапахових засобів і їх комбінацій. протягом 10с. У іншому варіанті виконання стабілізуючий У ще одному варіанті виконання винаходу ставзуття матеріал оброблений з приданням йому білізуючий взуття матеріал виготовляється з міцніводовідштовхувальних, грязевідштовхувальних, стю на проколювання в діапазоні від 290 Н до 320 масловідштовхувальних, антибактерійних і/або Н, так що він забезпечує хороший захист для мемпротизапахових властивостей. брани, що знаходиться зверху, не проникної для У ще одному варіанті виконання винаходу ставоди і проникної для водяної пари, від проколюбілізуючий взуття матеріал має проникність для вання сторонніми тілами, такими як дрібні камінчиводяної пари щонайменше 4000 г/м2 протягом 24 ки. годин. У практичних варіантах виконання проникСтабілізуючий взуття матеріал згідно з винаність для водяної пари вибрана рівною щонаймеходом можна застосовувати в проникному для нше 7000 г/м2 або навіть 10000 г/м2 протягом 24 водяної пари взуттєвому підошовному вузлі, нагодин. приклад, як проникний для водяної пари, стабіліУ варіантах виконання винаходу стабілізуючий зуючий взуттєвий підошовний вузол і бар'єрний взуття матеріал має товщину в діапазоні щонайшар, який захищає мембрану, що знаходиться менше від 1 мм до 5 мм, при цьому в практичних зверху. варіантах виконання товщина лежить, зокрема, в Згідно з другим аспектом винаходу пропонудіапазоні від 1 мм до 2,5 мм або навіть в діапазоні ється проникний для водяної пари бар'єрний мовід 1 мм до 1,5 мм, при цьому спеціально вибрана дуль, який виконаний щонайменше з одним шматтовщина залежить від спеціальної мети застосуком стабілізуючого взуття матеріалу, який має вання стабілізуючого взуття матеріалу, а також від волокнистий композиційний матеріал щонайменше того, якими є бажані гладкість поверхні, проникз двома волокнистими компонентами, які розрізність для повітря, проникність для водяної пари і нюються своєю температурою плавлення, при механічна міцність. цьому щонайменше частина першого волокнистоУ одному практичному варіанті виконання виго компонента має першу температуру плавлення і находу стабілізуючий взуття матеріал має волокперший діапазон температур розм'якшення, який нистий композиційний матеріал з двома волокнислежить нижче за неї, і щонайменше частина друготими компонентами, при цьому перший компонент го волокнистого компонента має другу температу 15 93544 16 ру плавлення і діапазон температур розм'якшення, У ще одному варіанті виконання винаходу вкаякий лежить нижче за неї, і при цьому перша темзаний щонайменше один стабілізуючий пристрій пература плавлення і перший діапазон температур виконаний так, що щонайменше 50% площі зони розм'якшення вище другої температури плавлення передньої частини стопи взуттєвого підошовного і другого діапазону температур розм'якшення, при вузла є проникною для водяної пари. цьому волокнистий композиційний матеріал внаУ іншому варіанті виконання винаходу вказаслідок термічного активування другого волокнисний щонайменше один стабілізуючий пристрій витого компонента при температурі склеюючого розконаний так, що щонайменше 60% площі зони пем'якшення, яка лежить у другому діапазоні редньої частини стопи взуттєвого підошовного температур розм'якшення, термічно зміцнюється вузла є проникною для водяної пари. при збереженні проникності для водяної пари в У іншому варіанті виконання винаходу вказатермічно зміцненій зоні і при цьому утворюється ний щонайменше один стабілізуючий пристрій вибар'єрний модуль щонайменше у вигляді частини конаний так, що щонайменше 75% площі зони пепроникного для водяної пари взуттєвого підошовредньої частини стопи взуттєвого підошовного ного вузла щонайменше з тим, що одним проховузла є проникною для водяної пари. дить через товщину взуттєвого підошовного вузла У ще одному варіанті виконання винаходу вкапрорізом, і при цьому бар'єрний модуль утворений заний щонайменше один стабілізуючий пристрій так, що його стабілізуючий взуття матеріал після виконаний так, що щонайменше 30% площі зони виготовлення взуттєвого підошовного вузла закрисередньої частини стопи взуттєвого підошовного ває його щонайменше один проріз як бар'єр від вузла є проникною для водяної пари. продавлювання сторонніх тіл через вказаний щоУ ще одному варіанті виконання винаходу вканайменше один проріз, і тим самим через взуттєзаний щонайменше один стабілізуючий пристрій вий підошовний вузол. виконаний так, що щонайменше 50% площі зони У іншому варіанті виконання винаходу вказасередньої частини стопи взуттєвого підошовного ний щонайменше один шматок стабілізуючого вузла є проникною для водяної пари. взуття матеріалу забезпечений щонайменше одУ іншому варіанті виконання винаходу вказаним стабілізуючим пристроєм. За рахунок цього ний щонайменше один стабілізуючий пристрій видосягається, що власна стабільність, яку має стаконаний так, що щонайменше 60% площі зони себілізуючий взуття матеріал за рахунок свого терміредньої частини стопи взуттєвого підошовного чного зміцнення і, при необхідності, поверхневого вузла є проникною для водяної пари. пресування, доповнюється додатковою стабілізаУ ще одному варіанті виконання винаходу вкацією, яка цілеспрямовано викликається в певних заний щонайменше один стабілізуючий пристрій місцях бар'єрного модуля, зокрема, в зоні прорізів виконаний так, що щонайменше 75% площі зони взуттєвого підошовного вузла, які виконані з велисередньої частини стопи взуттєвого підошовного кою площею для забезпечення високої проникносвузла є проникною для водяної пари. ті для водяної пари взуттєвого підошовного вузла. У іншому варіанті виконання винаходу вказаУ подальшому мова йде про зону передньої ний щонайменше один стабілізуючий пристрій вичастини стопи і зону середньої частини стопи. У конаний так, що щонайменше 15% передньої понозі людини передня частина стопи є такою, що ловини подовжньої довжини взуттєвого проходить від пальців і подушечок до початку сепідошовного вузла є проникною для водяної пари. реднього склепіння подовжньої зони стопи, а сеУ ще одному варіанті виконання винаходу вкаредня частина стопи є подовжньою зоною стопи заний щонайменше один стабілізуючий пристрій між подушечками і п'яткою. У зв'язку з взуттєвим виконаний так, що щонайменше 25% передньої підошовним вузлом згідно з винаходом під зоною половини подовжньої довжини взуттєвого підошопередньої частини стопи і зоною середньої частивного вузла є проникною для водяної пари. ни стопи розуміються та подовжня зона взуттєвого У іншому варіанті виконання винаходу вказапідошовного вузла, над якою при носінні забезпений щонайменше один стабілізуючий пристрій виченого таким взуттєвим підошовним вузлом взуття конаний так, що щонайменше 40% передньої попроходить передня частина стопи і, відповідно, ловини подовжньої довжини взуттєвого середня частина стопи людини, яка носить взуття. підошовного вузла є проникною для водяної пари. У одному варіанті виконання винаходу вказаУ ще одному варіанті виконання винаходу вканий щонайменше один стабілізуючий пристрій визаний щонайменше один стабілізуючий пристрій конаний так, що щонайменше 15% площі зони певиконаний так, що щонайменше 60% передньої редньої частини стопи взуттєвого підошовного половини подовжньої довжини взуттєвого підошовузла є проникною для водяної пари. вного вузла є проникною для водяної пари. У іншому варіанті виконання винаходу вказаУ іншому варіанті виконання винаходу вказаний щонайменше один стабілізуючий пристрій виний щонайменше один стабілізуючий пристрій виконаний так, що щонайменше 25% площі зони пеконаний так, що щонайменше 75% передньої поредньої частини стопи взуттєвого підошовного ловини подовжньої довжини взуттєвого вузла є проникною для водяної пари. підошовного вузла є проникною для водяної пари. У ще одному варіанті виконання винаходу вкаУ ще одному варіанті виконання винаходу вказаний щонайменше один стабілізуючий пристрій заний щонайменше один стабілізуючий пристрій виконаний так, що щонайменше 40% площі зони виконаний так, що щонайменше 15% подовжньої передньої частини стопи взуттєвого підошовного довжини взуттєвого підошовного вузла за винятвузла є проникною для водяної пари. ком зони каблука є проникною для водяної пари. 17 93544 18 У іншому варіанті виконання винаходу вказаСтабілізуючий пристрій може складатися з одний щонайменше один стабілізуючий пристрій винієї або декількох стабілізуючих перемичок, які конаний так, що щонайменше 25% подовжньої розташовані, наприклад, на поверненій до зовнішдовжини взуттєвого підошовного вузла за винятньої підошви нижній стороні стабілізуючого взуття ком зони каблука є проникною для водяної пари. матеріалу. У ще одному варіанті виконання винаходу вкаУ одному варіанті виконання стабілізуючий заний щонайменше один стабілізуючий пристрій пристрій забезпечений щонайменше одним прорівиконаний так, що щонайменше 40% подовжньої зом, який після виготовлення взуттєвого підошовдовжини взуттєвого підошовного вузла за винятного вузла утворює щонайменше частину прорізу і ком зони каблука є проникною для водяної пари. який закритий стабілізуючим взуття матеріалом. У ще одному варіанті виконання винаходу вкаУ іншому варіанті виконання винаходу вказані заний щонайменше один стабілізуючий пристрій вище в процентах проникності для водяної пари виконаний так, що щонайменше 60% подовжньої забезпечуються переважно в зоні передньої часдовжини взуттєвого підошовного вузла за виняттини стопи і/або в зоні середньої частини стопи ком зони каблука є проникною для водяної пари. або навіть виключно в зоні щонайменше одного У іншому варіанті виконання винаходу вказапрорізу стабілізуючого пристрою. ний щонайменше один стабілізуючий пристрій виУ ще одному варіанті виконання винаходу стаконаний так, що щонайменше 75% подовжньої білізуючий взуття матеріал в прорізі або, відповіддовжини взуттєвого підошовного вузла за винятно, щонайменше в одному з прорізів забезпечений ком зони каблука є проникною для водяної пари. щонайменше одним опорним елементом, який Вказані вище процентні числа належать в зв'япроходить від поверненої до робочої поверхні стозку з проникністю для водяної пари до тієї частини рони стабілізуючого взуття матеріалу аж до рівня усього взуттєвого підошовного вузла, яка відповіробочої поверхні, так що стабілізуючий взуття мадає поверхні всередині зовнішнього контуру стопи теріал при ходьбі через опорний елемент спиралюдини, яка носить взуття, тобто по суті до тієї ється на опорну поверхню (підлогу, землю). При частини поверхні взуттєвого підошовного вузла, цьому щонайменше одна з стабілізуючих перемияка в готовому взутті оточена внутрішнім периметчок може бути одночасно виконана як опорний ром поверненого до підошви кінця халяви (поверелемент. неного до підошви контуру халяви). Рант підошви, Наприклад, у взуттєвому підошовному вузлі, який виступає в радіальному напрямку назовні за який має бар'єрний модуль і зовнішню підошву, повернений до підошви контур халяви, тобто за яка розташована під ним і складається з однієї стопу людини, яка носить взуття, не повинен мати частини або декількох частин, які мають кожна проникність для водяної пари, оскільки там не знакрізні прорізи для проникності для водяної пари, ходиться частина ноги, яка виділяє піт. Тому вкакрізні прорізи зовнішньої підошви і, відповідно, зані вище процентні числа належать застосовно частин зовнішньої підошви і бар'єрного модуля до зони передньої частини стопи до обмеженої можуть мати однакову або різну величину площі. довжиною передньої частини стопи частини отоВажливе те, що ці крізні прорізи щонайменше часченої поверненим до підошви контуром халяви тково перекриваються один з одним, при цьому поверхні, і застосовно до зони середньої частини площа поперечного перерізу відповідного крізного стопи - до обмеженої довжиною середньої частини прорізу бар'єрного модуля і відповідного крізного стопи частини оточеної поверненим до підошви прорізу зовнішньої підошви або відповідної частиконтуром халяви поверхні. ни зовнішньої підошви утворює проріз через весь Якщо взуття, яке розглядається, є діловим взуттєвий підошовний вузол. При задаванні певновзуттям, зовнішня підошва якого має відносно даго розміру відповідного крізного прорізу зовнішньої леко виступаючий за зовнішню сторону повернепідошви і, відповідно, відповідної частини зовнішного до підошви контуру халяви обводовий рант ньої підошви, розмір прорізу найбільший, якщо зовнішньої підошви, який, наприклад, міцно привідповідний крізний проріз бар'єрного модуля має шитий до монтажної рами, яка також проходить щонайменше однакову величину і проходить по навколо зовнішньої сторони поверненого до півсьому розміру відповідного крізного прорізу зовдошви контуру халяви, то в зоні ранта зовнішньої нішньої підошви і, відповідно, частини зовнішньої підошви немає необхідності в проникності для вопідошви, або навпаки. дяної пари, оскільки ця зона знаходиться поза часЗа рахунок того, що відповідний проріз взуттєтиною взуттєвого підошовного вузла, на яку настувого підошовного вузла закритий проникним для пає нога, і тим самим в цій зоні не відбувається водяної пари стабілізуючим взуття матеріалом, потовиділення. Вказані в попередніх абзацах прозабезпечується проникність для водяної пари у центні числа належать до взуття, яке не має вкавказаному щонайменше одному прорізі взуттєвого заного вище, типового для ділового взуття виступідошовного вузла при одночасному захисті мемпаючого ранта зовнішньої підошви. Оскільки ця брани, що знаходиться зверху, від продавлювання зона зовнішньої підошви ділового взуття може сторонніх тіл, таких як камінчики. Оскільки застоскладати близько 20% всієї площі зовнішньої пісовуваний для бар'єрного модуля стабілізуючий дошви, то для ділового взуття можна відняти привзуття матеріал внаслідок термічного зміцнення і, близно 20% від загальної площі зовнішньої підошпри необхідності, додаткового пресування поверхви, і вказані вище процентні числа проникності для ні може бути забезпечений істотно більш високою водяної пари взуттєвого підошовного вузла налевласною стабільністю, ніж може забезпечувати жать до інших приблизно 80% загальної площі матеріал без термічного зміцнення і зміцнення зовнішньої підошви. поверхні, то стабілізуючий взуття матеріал бар'єр 19 93544 20 ного модуля може забезпечувати забезпеченому забезпеченого таким бар'єрним модулем взуття прорізами взуттєвому підошовному вузлу достатпри наступанні. ню стабільність, навіть коли один або декілька У іншому варіанті виконання стабілізуючий прорізів взуттєвого підошовного вузла для забезпристрій бар'єрного модуля згідно з винаходом печення високої проникності для водяної пари вивиконаний щонайменше з одним термопластичним конані з дуже великою площею. Ця власна стабіматеріалом. Для цього можна застосовувати терльність може бути ще збільшена за рахунок мопластичні матеріали вже вказаного вище виду. застосування вказаного вище стабілізуючого приУ ще одному варіанті виконання винаходу стастрою, а саме, вибірково в особливо потребуючих білізуючий пристрій і стабілізуючий взуття матерів стабілізації зонах взуттєвого підошовного вузла. ал з'єднані один з одним щонайменше частково, Якщо стабілізуючий пристрій забезпечений наприклад, за допомогою склеювання, зварювандекількома прорізами, то вони можуть бути закриті ня, приливання, заливання, привулканізації і обвуабо всі шматком стабілізуючого взуття матеріалу, лканізації. При приливанні або привулканізації або закриті кожний шматком стабілізуючого взуття відбувається переважно скріплення між стабілізуматеріалу. ючим пристроєм і стабілізуючим взуття матеріаСтабілізуючий пристрій може бути виконаний у лом в їх протилежних поверхневих зонах. При завигляді підошви, коли він повинен проходити по ливанні і обвулканізації відбувається переважно всій поверхні взуттєвого підошовного вузла, або ж закладання по периметру стабілізуючого взуття у вигляді частини підошви, коли він передбачений матеріалу зі стабілізуючим пристроєм. лише в частині поверхні взуттєвого підошовного У ще одному варіанті виконання винаходу бавузла. р'єрний модуль утворює взуттєвий підошовний У одному варіанті виконання стабілізуючий вузол. Стабілізуючий пристрій бар'єрного модуля пристрій бар'єрного модуля має щонайменше одну може бути виконаний у вигляді зовнішньої підошстабілізуючу раму, що стабілізує щонайменше ви. Однак існує також можливість, що бар'єрний взуттєвий підошовний вузол так, що взуттєвий модуль і зовнішня підошва утворюють взуттєвий підошовний вузол отримує додатково до стабіліпідошовний вузол. зуючої дії стабілізуючого взуття матеріалу згідно з У іншому варіанті виконання бар'єрний модуль винаходом ще додаткову стабілізацію. Особливо є водопроникним. хороша стабілізуюча дія досягається, коли стабіліЗгідно з третім аспектом винаходу, пропонузуюча рама входить у вказаний щонайменше один ється виконаний для взуття проникний для водяної проріз або щонайменше в один з прорізів взуттєпари взуттєвий підошовний вузол, який має щового підошовного вузла, так що там, де стабільнайменше однин проріз, що проходить через товність взуттєвого підошовного вузла спочатку змещину взуттєвого підошовного вузла, який закритий ншується за рахунок прорізів, які мають можливо за допомогою стабілізуючого взуття матеріалу, велику площу, за допомогою стабілізуючої рами який має волокнистий композиційний матеріал забезпечується, незважаючи на це, хороша стабіщонайменше з двома волокнистими компоненталізація взуттєвого підошовного вузла. ми, які розрізнюються відносно своєї температури У іншому варіанті виконання бар'єрного модуплавлення, при цьому щонайменше частина перля згідно з винаходом вказаний щонайменше один шого волокнистого компонента має першу темпепроріз стабілізуючого пристрою має площу щоратуру плавлення і перший діапазон температур найменше 1 см2. У практичних варіантах виконанрозм'якшення, який лежить нижче за неї, і щонайня вибирають площу вказаного щонайменше одноменше частина другого волокнистого компонента го прорізу щонайменше 5 см2, наприклад, в має другу температуру плавлення і другий діападіапазоні 8-15 см2, або ж щонайменше 10см2 або зон температур розм'якшення, який лежить нижче навіть щонайменше 20см2 або ж щонайменше 40 за неї, і при цьому перша температура плавлення і см2. перший діапазон температур розм'якшення знахоУ ще одному варіанті виконання бар'єрного диться вище другої температури плавлення і друмодуля згідно з винаходом стабілізуючий пристрій гого діапазону температур розм'якшення, і при має щонайменше одну стабілізуючу перемичку, цьому волокнистий композиційний матеріал внаяка розташована щонайменше на одній поверхні слідок термічного зміцнення другого волокнистого стабілізуючого взуття матеріалу і перетинає щокомпонента при температурі склеюючого розм'якнайменше частково площу вказаного щонайменше шення, яка лежить у другому діапазоні температур одного прорізу. Якщо стабілізуючий пристрій зарозм'якшення, термічно зміцнений при збереженні безпечений стабілізуючою рамою, то стабілізуюча проникності для водяної пари в термічно зміцненій перемичка може бути розташована на стабілізуюзоні. чій рамі. Може бути передбачено декілька стабіліУ одному варіанті виконання взуттєвий підозуючих перемичок, які утворюють решітчасту струшовний вузол згідно з винаходом виконаний з бактуру щонайменше на одній поверхні р'єрним модулем згідно з винаходом наприклад, стабілізуючого взуття матеріалу. Така решітчаста відповідно до одного або декількох вказаного виструктура забезпечує особливо хорошу стабілізаще для бар'єрного модуля варіантами виконання. цію взуттєвого підошовного вузла, з одного боку, і, Крім того, взуттєвий підошовний вузол викокрім того, може запобігати продавлювання велинаний водопроникним. У одній модифікації винаких сторонніх тіл, таких як великі камені і нерівносходу верхня сторона бар'єрного модуля утворює ті землі або підлоги, до стабілізуючого взуття мащонайменше частково верхню сторону взуттєвого теріалу, які міг би відчувати користувач підошовного вузла. 21 93544 22 Згідно з четвертим аспектом винаходу, пропоУ одному варіанті виконання взуття згідно з нується взуття з взуттєвим підошовним вузлом, винаходом функціональнийшар дна халяви заякий може бути виконаний, наприклад, відповідно безпечений проникною для водяної пари монтаждо одного або декількох вказаних вище в зв'язку з ною підошвою халяви, при цьому функціональний взуттєвим підошовним вузлом варіантів виконаншар дна халяви може бути частиною багатошароня. При цьому взуття має халяву, яка в поверненій вого шаруватого матеріалу. Сама монтажна підо підошви кінцевій зоні халяви забезпечена не дошва халяви може бути також утворена виконапроникним для води і проникним для водяної пари ним з шаруватим матеріалом функціональним функціональним шаром дна халяви, при цьому шаром дна халяви. Функціональний шар дна халявзуттєвий підошовний вузол з'єднаний зі забезпеви і при необхідності функціональний шар халяви ченого функціональним шаром халяви взуття кінможуть бути утворені не проникним для води, процевою зоною халяви так, що функціональний шар никним для водяної пари покриттям або не пронихаляви взуття щонайменше в зоні вказаного щокної для води, проникної для водяної пари мемнайменше одного прорізу взуттєвого підошовного браною, яка є мікропористою мембраною або вузла не з'єднаний зі стабілізуючим взуття матерімембраною, яка не має пор. У одному варіанті алом. виконання винаходу мембрана має витягнутий У цьому взутті згідно з винаходом розташуполітетрафторетилен (ePTFE). вання функціонального шару халяви взуття на Прийнятними матеріалами для не проникного поверненій до підошви кінцевій зоні халяви і стабідля води, проникного для водяної пари функціолізуючого взуття матеріалу у взуттєвому підошовнального шару є, зокрема поліуретан, поліпропіному вузлі згідно з винаходом приводить до декілен і складні поліефіри, включаючи прості поліелькох переваг. З одного боку, поводження з фіри складного ефіру і їх шаруваті матеріали, опис функціональним шаром халяви взуття при виготояких приведений в публікаціях US-A-4725418 і USвленні переноситься в область виготовлення хаA-4493870. Однак особливо переважним є витягляви і виноситься з області виготовлення взуттєнутий політетрафторетилен (ePTFE), опис якого вого підошовного вузла. Це враховує практику, що приведений в публікаціях US-A-3953566, а також склалася, що часто виготовлювачі халяви і вигоUS-A-4187390, і витягнутий політетрафторетилен, товлювачі взуттєвого підошовного вузла є різними який забезпечений гідрофільними просочуючими виготовлювачами або щонайменше належать до засобами і/або гідрофільними шарами (див., нарізних галузей виробництва, і виготовлювачі халяприклад, публікацію US-A-4194041). Під мікропови мають більший досвід поводження з матеріаристим функціональним шаром розуміється функлом функціонального шару і розв'язання пов'язаціональний шар, середня величина пор якого них з ними проблем, ніж виготовлювачі взуттєвої лежить між приблизно 0,2 мкм і приблизно 0,3 мкм. підошви або виготовлювачі взуттєвого підошовноВеличину пір можна вимірювати за допомогою го вузла. З іншого боку, функціональний шар дна приладу «Coulter Porometer™», який виготовляхаляви і стабілізуючий взуття матеріал, коли вони ється фірмою «Coulter Electronics, Inc.», м. Хайане розташовані в одному з'єднанні, а розділені на ліа, Флорида, США. вузол дна халяви і взуттєвий підошовний вузол, Згідно з шостим аспектом винаходу, пропонуможуть утримуватися по суті без з'єднання один з ється спосіб виготовлення взуття, яке нарівні з одним також після кріплення взуттєвого підошовпроникним для водяної пари взуттєвим підошовного вузла на нижній кінцевій зоні халяви, оскільки ним вузлом згідно з винаходом наприклад, відпоїх позиціонування відносно один одного в готовому відно до одного або декількох вказаних вище варівзутті здійснюється за допомогою кріплення взутантів виконання взуттєвого підошовного вузла, тєвого підошовного вузла (за допомогою склеюмає халяву, яка в поверненій до підошви кінцевій вання або приливання під тиском) на нижньому зоні халяви забезпечена не проникним для води і кінці халяви. Втримання без з'єднання один з одпроникним для водяної пари функціональним шаним повністю або значною мірою функціонального ром дна халяви. У цьому способі спочатку виготошару дна халяви і стабілізуючого взуття матеріалу вляють взуттєвий підошовний вузол і халяву. Хаозначає, що між обома не повинне відбуватися лява в поверненій до підошви кінцевій зоні халяви склеювання, яке навіть при склеюванні за допомозабезпечена не проникним для води і проникним гою нанесеного в растрових точках клею приводидля водяної пари функціональним шаром дна хало б до блокування частиниактивної поверхні фуляви. Взуттєвий підошовний вузол і забезпечену нкціонального шару відносно проникності для на поверненій до підошви стороні функціональним водяної пари. шаром дна халяви кінцеву зону халяви з'єднують У ще одному варіанті виконання взуття згідно з один з одним так, що функціональний шар дна винаходом халява виконана щонайменше з одним халяви щонайменше в зоні вказаного щонайменматеріалом халяви, який щонайменше в повернеше одного прорізу залишається не з'єднаним зі ній до підошви кінцевій зоні халяви має водонепстабілізуючим взуття матеріалом. Це приводить до роникний функціональний шар халяви, при цьому вказаних вище переваг. між функціональним шаром халяви і функціональУ іншому варіанті виконання цього способу поним шаром дна халяви існує водонепроникна гервернену до підошви кінцеву зону халяви закриваметизація. Таким чином, створюється взуття, в ють функціональним шаром дна халяви. У випадякому нога як в зоні халяви, так і в зоні дна халяви, ку, коли халява забезпечена функціональним а також в місцях переходу між ними герметизовашаром халяви, між функціональним шаром халяви на від води, при збереженні проникності для водяі функціональним шаром дна халяви створюють ної пари як в зоні халяви, так і в зоні дна халяви. водонепроникне з'єднання. Це приводить до ство 23 93544 24 рення з всіх боків не проникної для води і проникфіг. 17 - показані на фіг. 16 частині взуттєвого ної для водяної пари взуття. підошовного вузла, на перспективному вигляді Нижче приводиться докладне пояснення визнизу; находу, аспектів винаходу і переваг винаходу на фіг. 18 - зона передньої частини стопи і зона основі варіантів виконання і з посиланнями на середньої частини стопи показаного на фіг. 17 прикладені креслення, на яких схематично зобрабар'єрного модуля, на перспективному вигляді жено: зверху, при цьому частини стабілізуючого прифіг. 1 - зміцнений механічно за допомогою гострою і частини стабілізуючого взуття матеріалу лкопроколювання нетканий матеріал; зображені окремо одна від одної; фіг. 2 - нетканий матеріал згідно з фіг. 1, після фіг. 19 - зона передньої частини стопи і зона термічного зміцнення; середньої частини стопи показаного на фіг. 17 фіг. 2а - частина зони ІІа термічно зміцненого бар'єрного модуля згідно з іншим варіантом виконетканого матеріалу згідно з фіг. 2, в сильно збінання; льшеному масштабі; фіг. 20 - модифікація показаної на фіг. 18 зони фіг. 2b - частина показаної на фіг. 2а зони ІІа передньої частини стопи бар'єрного модуля, на термічно зміцненого нетканого матеріалу згідно з перспективному вигляді знизу, при цьому лише фіг. 2, в ще більше збільшеному масштабі; середня зона цієї частини бар'єрного модуля покфіг. 3 - зміцнений плавленням нетканий материта стабілізуючим взуття матеріалом і утворені ріал, показаний на фіг. 2, після додаткового термідві бічні частини без крізних прорізів; чного пресування поверхні; фіг. 21 - показана на фіг. 20 частина бар'єрнофіг. 4 - взуттєвий підошовний вузол ще без го модуля, при цьому відповідна частина стабілістабілізуючого взуття матеріалу з прорізом, який зуючого пристрою і відповідна частина стабілізуюпроходить через товщину взуттєвого підошовного чого взуття матеріалу зображені окремо одна від вузла; одної; фіг. 5 - перший приклад бар'єрного модуля зі фіг. 22 - бічний розріз зони передньої частини стабілізуючим пристроєм і розміщеним в ньому стопи закритого з боку дна халяви згідно з першим стабілізуючим взуття матеріалом; варіантом виконання, з ще не встановленим на дні фіг. 6 - інший приклад бар'єрного модуля зі халяви взуттєвим підошовним вузлом; стабілізуючим пристроєм і стабілізуючим взуття фіг. 23 - інший приклад бар'єрного модуля зі матеріалом; стабілізуючим пристроєм і стабілізуючим взуття фіг. 7 - інший приклад бар'єрного модуля зі матеріалом при вибірковому з'єднанні з дном хастабілізуючим пристроєм, який має перемички, і ляви, що знаходиться зверху; стабілізуючим взуття матеріалом; фіг. 24 - частина показаної на фіг. 22 конструкфіг. 8 - інший приклад бар'єрного модуля зі ції черевика з приклеєним підошовним вузлом, в стабілізуючим пристроєм у вигляді щонайменше збільшеному масштабі; однієї перемички; фіг. 25 - частина показаної на фіг. 22 конструкфіг. 9 - інший приклад бар'єрного модуля зі ції черевика з приформованим підошовним вузстабілізуючим пристроєм і стабілізуючим взуття лом, в збільшеному масштабі; матеріалом; фіг. 26 - конструкція черевика, аналогічна пофіг. 10 - показаний на фіг. 4 взуттєвий підошоказаній на фіг. 22, але з по іншому виконаним вний вузол з стабілізуючим взуття матеріалом; дном халяви, з відділеним від халяви взуттєвим фіг. 11 - стабілізуючі перемички, які розташопідошовним вузлом; вані на нижній стороні стабілізуючого взуття матефіг. 27 - частина показаної на фіг. 26 конструкріалу; ції черевика, в збільшеному масштабі; фіг. 12 - стабілізуюча решітка, яка розташовафіг. 28 - підошовний вузол згідно з іншим варіна на нижній стороні стабілізуючого взуття матеріантом виконання; алу; фіг. 29 - взуттєвий підошовний вузол згідно з фіг. 13 - черевик, забезпечений підошовним іншим варіантом виконання. вузлом згідно з винаходом, на перспективному Спочатку нижче пояснюється варіант виконанвигляді знизу; ня стабілізуючого взуття матеріалу згідно з винафіг. 14а - показаний на фіг. 13 черевик, однак ходом з посиланнями на фіг. 1-3. Потім йдуть поперед встановленням взуттєвого підошовного вузяснення варіантів виконання бар'єрного модуля ла згідно з винаходом на дні халяви черевика; згідно з винаходом з посиланнями на фіг. 4-12. фіг. 14b - показаний на фіг. 13 черевик, який Потім пояснюються з посиланнями на фіг. 13-29 забезпечений іншим прикладом підошовного вузла варіанти виконання взуття згідно з винаходом і згідно з винаходом; взуттєвих підошовних вузлів згідно з винаходом. фіг. 14с - показаний на фіг. 13 черевик, який Показаний на фіг. 1-3 варіант виконання стабізабезпечений іншим прикладом підошовного вузла лізуючого взуття матеріалу згідно з винаходом згідно з винаходом; складається з волокнистого композиційного матефіг. 15 - показаний на фіг. 14а взуттєвий підоріалу 1 у вигляді термічно зміцненого і додатково шовний вузол в перспективі; термічно зміцненого по поверхні нетканого матеріфіг. 16 - показаний на фіг. 15 взуттєвий підоалу. Цей волокнистий композиційний матеріал 1 шовний вузол, на рознесеному перспективному складається з двох волокнистих компонентів 2, 3, вигляді зверху; які виконані кожний з волокнами з складного поліефіру. При цьому перший волокнистий компонент 2, який служить як несучий компонент волокнисто 25 93544 26 го композиційного матеріалу 1, має більш високу цьому розташовані в голковій матриці голки протемпературу плавлення, ніж другий волокнистий низують пакет нетканого матеріалу перпендикулякомпонент 3, який служить як зміцнюючий компорно площині пакету нетканого матеріалу. За рахунент. Для забезпечення температурної стабільнонок цього відбувається переорієнтація волокон сті усього волокнистого композиційного матеріалу пакету нетканого матеріалу з їх первинного поло1 щонайменше при 180°С, а саме, з урахуванням ження в пакеті нетканого матеріалу, за рахунок того, що взуття під час виготовлення може піддачого відбувається скручування волокон і привоватися впливу відносно високих температур, надить більш стабільну механічну побудову пакету приклад, при приливанні зовнішньої підошви, в нетканого матеріалу. Такий механічно зміцнений даному варіанті виконання для обох волокнистих за допомогою такого голкопроколювання нетканий компонентів використовуються поліефірні волокна матеріал показаний схематично на фіг. 1. з перевищуючою 180°С температурою плавлення. За рахунок процесу голкопроколювання вже Є різні варіанти складних поліефірів, які мають зменшується товщина пакету нетканого матеріалу різні температури плавлення і відповідні темперав порівнянні з первинною товщиною пакету неткатури розм'якшення, які лежать нижче. У варіанті ного матеріалу до голкопроколювання. Однак виконання стабілізуючого взуття матеріалу, що отримана за допомогою голкопроколювання консрозглядається згідно з винаходом, для першого трукція ще не є стабільною, оскільки відбувається компонента вибраний складний поліефір з темпечисто механічне тривимірне зчеплення штапельратурою плавлення близько 230°С, в той час як них волокон, які під навантаженням можуть знов щонайменше для однієї волокнистої частини друрозчіплятися. гого волокнистого компонента 3 вибраний складДля досягнення стійкої стабільності, а саме, ний поліефір з температурою плавлення близько стабілізуючої властивості для застосування у взут200°С. У варіанті виконання, в якому другий волоті, здійснюють подальшу обробку волокнистого книстий компонент має дві волокнисті частини у композиційного матеріалу 1 згідно з винаходом. вигляді волокнистої структури з осердям і оболонПри цьому використовують теплову енергію і тиск. кою, осердя 4 цього волокнистого компонента У цьому процесі використовують переважний складається з складного поліефіру з температусклад волокнистої суміші, при цьому для термічнорою розм'якшення близько 230°С, а оболонка цього зміцнення вибирають таку температуру, яка го волокнистого компонента складається з складлежить щонайменше в діапазоні температури ного поліефіру з температурою склеюючого склеюючого розм'якшення плавкої при більш низьрозм'якшення близько 200°С (див. фіг. 2b). Такий кій температурі оболонки 5 волокнистого компоневолокнистий компонент з двома волокнистими нта у вигляді осердя і оболонки, з метою розм'якчастинами з різною температурою плавлення позшення її у в'язкий стан настільки, що волокнисті начається стисло "Вісо" (двокомпонентне волокчастини першого волокнистого компонента, які но). У подальшому застосовується також це скознаходяться поблизу розм'якшеної маси оболонки рочення. 5 відповідного волокнистого компонента, що склаУ варіанті виконання, що розглядається, володається з двох волокнистих частин, можуть бути кна обох волокнистих компонентів є штапельними частково взяті в цю в'язку масу. За рахунок цього волокнами з вказаними вище спеціальними власобидва волокнистих компоненти міцно сполучативостями. Відносно всього віднесеної до одиниці ються один з одним, без зміни принципової консплощі ваги волокнистого композиційного матеріалу трукції і структури нетканого матеріалу. Тим самим 2 1 близько 400 г/м , частка ваги першого волокнисможна далі використовувати переважні властивостого компонента складає близько 50%. Відповідно ті цього нетканого матеріалу, зокрема їх хорошу до цього, частка ваги другого волокнистого компопроникність для водяної пари в комбінації з власнента також складає близько 50% відносно загативістю довготривалої механічної стабільності. льної ваги волокнистого композиційного матеріалу Такий термічно зміцнений нетканий матеріал 1. Тонкість першого волокнистого компонента схематично показаний на фіг. 2, при цьому на фіг. складає близько 6,7 дтекс, в той час як виконаний 2а показаний докладний вигляд частини нетканого у вигляді Вісо другий волокнистий компонент 3 матеріалу в сильно збільшеному масштабі, в якій має більш високу тонкість 4,4 дтекс. клейові з'єднувальні точки між окремими волокнаДля виготовлення стабілізуючого взуття матеми показані у вигляді чорних плям, а на фіг. 2b ця ріалу згідно з винаходом спочатку змішують волочастина показана в ще більше збільшеному масшкнисті компоненти, які знаходяться у вигляді штатабі. пельних волокон. Після цього укладають один на Додатково до термічного зміцнення нетканого один множину окремих шарів цієї суміші штапельматеріалу можна виконувати термічне поверхневе них волокон у вигляді множини окремих шарів незміцнення щонайменше на одній поверхні нетканотканого матеріалу до досягнення для волокнистого го матеріалу за допомогою впливу на цю поверхню композиційного матеріалу 1 бажаної ваги на одинетканого матеріалу одночасно тиску і темпераницю площі, за рахунок чого отримують пакет нетур, наприклад, за допомогою пресувальних плит, тканого матеріалу. Цей пакет нетканого матеріалу що нагріваються, або валиків. Результатом є ще має лише дуже невелику механічну стабільність і більш сильне зміцнення, ніж в іншому об'ємі нетому повинен пройти через деякі процеси зміцнентканого матеріалу, і розгладження термічно пресоня. ваної поверхні. Спочатку виконують механічне зміцнення паЗміцнений спочатку механічно за допомогою кету нетканого матеріалу за допомогою голкопроголкопроколювання, потім термічно зміцнений і, колювання за допомогою голкової технології, при 27 93544 28 нарешті, термічно зміцнений по своїй поверхні го вузла. Проникність для водяної пари матеріалу нетканий матеріал схематично показаний на фіг. 3. 5 ще вища, ніж у матеріалу 4. Відносно опору розУ прикладеній порівняльній таблиці приведене тягненню матеріал 5 і матеріал 4 також кращий, порівняння різних видів матеріалу, включаючи оскільки при застосовуваних силах подовжнього і стабілізуючий взуття матеріал згідно з винаходом поперечного розтягнення від 50 Н до 150 Н не вивідносно деяких параметрів. При цьому розглядаявляють подовження. Міцність на розрив відносно ються фібрильована підошовна шкіра, два обробподовжнього навантаження вища і відносно попелених лише за допомогою голкопроколювання речного навантаження нижча, ніж у матеріалу 4. нетканих матеріали, зміцнений голкопроколюванМіцність на проколювання трохи нижча, ніж у маням і термічно зміцнений нетканий матеріал і, натеріалу 4, що пояснюється меншою товщиною решті, зміцнений голкопроколюванням, термічно матеріалу 5. Особлива перевага в порівнянні з зміцнений і термічно зміцнений по поверхні неткавсіма матеріалами 1-4 має матеріал 5 відносно ний матеріал, при цьому ці матеріали в порівняльміцності на стирання. ній таблиці для спрощення подальшого пояснення Таким чином, порівняльна таблиця показує, порівняльної таблиці позначені номерами 1-5. що тоді, коли для стабілізуючого взуття матеріалу Величини подовжнього подовження і величини важливими є висока проникність для водяної пари, поперечного подовження показують, наскільки висока постійність форми і тим самим стабілізуюча процентів довшає відповідний матеріал при прикдія, і висока міцність на стирання, то особливо ладанні сили розтягнення 50Н, 100 Н і, відповідно, добре придатним є матеріал 4, зокрема, матеріал 150 Н. Чим менше це подовжнє і, відповідно, по5. перечне подовження, тим стабільніший матеріал і У разі матеріалу 5, зміцнений голкопроколютим краще він придатний як стабілізуючий взуття ванням і термічно зміцнений нетканий матеріал, матеріал. Якщо відповідний матеріал застосовуякий вже має дуже хорошу стабілізацію, піддають ється як бар'єрний матеріал для захисту мембрани потім в одному варіанті виконання ще гідрофобній від продавлювання сторонніх тіл, таких як камінчиобробці, наприклад, за допомогою процесу зануки, то важливою є міцність на проколювання. Знарення у викликаючу гідрофобність рідину з метою чення для застосування відповідного матеріалу у мінімізації всмоктуючої дії нетканого матеріалу. взуттєвому підошовному вузлі має також стійкість Після гідрофобної ванни нетканий матеріал судо стирання, названа в порівняльній таблиці абрашать при впливі тепла, при цьому додатково позією. ліпшуються гідрофобні властивості виконаної обЗ порівняльної таблиці виходить, що фібриробки. Після процесу сушіння нетканий матеріал льована підошовна шкіра хоч і має високу міцність пропускають через калібрувальний механізм, при на розрив, відносно хорошу стійкість до сил розтяцьому встановлюється остаточна товщина, яка гнення і високу міцність на проколювання, однак дорівнює, наприклад, 1,5 мм. має лише середню міцність до стирання при мокДля отримання особливо гладкої поверхні, на рих пробах і, зокрема, досить посередню проникнетканий матеріал потім впливають температурою ність для водяної пари. і тиском з метою розплавлення здатних до плавЗміцнені лише за допомогою голкопроколюлення волокнистих частин, а саме, в оболонці 5 вання неткані матеріали (матеріал 2 і матеріал 3) Вісо другого волокнистого компонента, на поверхні хоч і є відносно легкими і мають в порівнянні з шкінетканого матеріалу і одночасно притиснення за рою високе значення проникності для водяної падопомогою тиску, що прикладається до дуже гладри, однак мають відносно сил розтягнення відноскої поверхні. Це здійснюється за допомогою прино невеликий опір подовженню, мають лише йнятних каландрів або за допомогою преса, що невелику міцність до проколювання і лише посенагрівається, при цьому між нетканим матеріалом і редню стійкість до стирання. плитою преса, що нагрівається, молена розташоЗміцнений голкопроколюванням і термічно вувати розділювальний матеріал, який може бути, зміцнений нетканий матеріал (матеріал 4) має при наприклад, силіконовим папером або тефлоном. невеликій товщині більш високу віднесену до одиРозгладження поверхні за допомогою термічниці поверхні вагу, ніж матеріали 2 і 3, і тим самим ного поверхневого пресування виконують в залебільш компактний. Проникність для водяної пари жності від бажаних властивостей стабілізуючого матеріалу 4 вища, ніж у матеріалу 2 і приблизно взуття матеріалу лише на одній поверхні або на однакова з матеріалом 3, однак майже в три рази обох поверхнях нетканого матеріалу. вища, ніж у шкіри відповідно до матеріалу 1. ОпоЯк вже випливає з порівняльної таблиці, вигори подовжньому і поперечному подовженню матетовленим таким чином нетканий матеріал має виріалу 4 значно вищі, ніж у зміцнених лише голкопсоку стабільність до навантаження на розрив і хороколюванням нетканих матеріалів 2 і 3, і рошу міцність на проколювання, що є важливим подовжнього і поперечного навантаження аж до при застосуванні стабілізуючого взуття матеріалу розриву значно вищі, ніж у матеріалів 2 і 3. Істотно як бар'єрний матеріал для захисту мембрани. вищу, ніж у матеріалів 2 і 3, має матеріал 4 також Вказаний вище матеріал 5 представляє перміцність на проколювання і стійкість до стирання. ший приклад виконання стабілізуючого взуття маМатеріал 5, тобто зміцнений голкопроколютеріалу згідно з винаходом, в якому обидва волокванням, термічно зміцнений і термічно пресований нистих компоненти складаються з складного по поверхні нетканий матеріал має за рахунок теполіефіру, обидва волокнистих компоненти мають рмічного пресування поверхні при однаковій вазі процентну частку по вазі у всьому волокнистому одиниці поверхні меншу товщину, ніж матеріал 4, композиційному матеріалі 50%, і другий волокнистобто менше збільшує вагу взуттєвого підошовно 29 93544 30 тий компонент є волокном з складного поліефіру з тканого матеріалу відповідає першому прикладу осердям і оболонкою типу Вісо. виконання. Нижче коротко розглядаються ще інші приклаНа основі фіг. 4-12 нижче приводиться опис ди виконання стабілізуючого взуття матеріалу згідеяких прикладів виконання взуттєвого підошовнодно з винаходом. го вузла і, відповідно, бар'єрного модуля або їх Приклад виконання 2: деталей. Стабілізуючий взуття матеріал, в якому обидНа фіг. 4 показаний частковий поперечний рова волокнистих компоненти складаються з складзріз взуттєвого підошовного вузла 21 з зовнішньою ного поліефіру і мають процентну частку по вазі у підошвою 23, яка лежить внизу, і стабілізуючим всьому волокнистому композиційному матеріалі пристроєм25, що знаходиться над нею, перед 50%, і другий волокнистий компонент 3 є волокном оснащенням цього взуттєвого підошовного вузла типу Вісо з складного ефіру з розташуванням сто21 стабілізуючим взуття матеріалом. Зовнішня рона до сторони. підошва 23 і стабілізуючий пристрій 25 мають коЗа винятком спеціальної структури Вісо, стабіжен крізні прорізи 27 і, відповідно, 29, які спільно лізуючий взуття матеріал згідно з другим варіанутворюють проріз 31 через всю товщину взуттєвотом виконання, виготовляється тим же способом і го підошовного вузла 21. Таким чином, проріз 31 має однакові властивості зі стабілізуючим взуття утворений площею перетину обох крізних прорізів матеріалом згідно з першим прикладом виконання, 27 і 29. Для завершення цього взуттєвого підошозі структурою Вісо з осердям і оболонкою. вного вузла 21 в крізний проріз 29 потім вкладають Приклад виконання 3: ще стабілізуючий взуття матеріал 33 (не зображеСтабілізуючий взуття матеріал, в якому обидний на фіг. 4) або розташовують над ним. ва волокнистих компоненти мають процентну часНа фіг. 5 показаний приклад бар'єрного модутку по вазі у всьому волокнистому композиційному ля 35 з шматком стабілізуючого взуття матеріалу матеріалі 50%, і перший волокнистий компонент 2 33, який оточений стабілізуючим пристроєм 25. складається з складного поліефіру, а другий волоУ одному варіанті виконання стабілізуючий книстий компонент 3 - з поліпропілену. пристрій відлитий навколо шматка стабілізуючого У цьому прикладі виконання застосовується взуття матеріалу 33 або прилитий до нього так, що другий волокнистий компонент 3 не зі структурою матеріал стабілізуючого пристрою 25 проникає у Вісо, а у вигляді однокомпонентного волокна. Для волокнисту структуру стабілізуючого взуття матевиготовлення волокнистого компонента 1 застосоріалу 33 і там твердне і утворює міцне з'єднання. вують лише два волокнистих компоненти з різними Як матеріал для відливання навколо стабілітемпературами плавлення. У цьому випадку волозуючого пристрою або, відповідно, приливання до кно зі складного поліефіру (з температурою плавстабілізуючого пристрою придатний, наприклад, лення близько 230°С) з часткою по вазі 50% предтермопластичний поліуретан (TPU), який привоставляє несучий компонент, в той час як дить до дуже хорошого обхвату бар'єрного матеріполіпропіленове волокно з часткою по вазі також алу і дуже добре з'єднується з ним. 50% має більш низьку температуру плавлення У іншому варіанті виконання стабілізуючий близько 130°С і тим самим представляє здатний взуття матеріал 33 приклеєний до стабілізуючого до склеювання зміцнюючий компонент. У іншому пристрою 25. Стабілізуючий пристрій 25 переважпроцес виготовлення проходить як в першому прино має щонайменше одну стабілізуючу раму 147, кладі виконання. У порівнянні з другим прикладом що стабілізує взуттєвий підошовний вузол 21. виконання нетканий матеріал згідно з третім прикНа фіг. 6 показаний бар'єрний модуль 35, в ладом виконання має більш низьку термічну стабіякому шматок стабілізуючого взуття матеріалу 33 льність, однак його можна виготовляти також із охоплений стабілізуючим пристроєм 25 в тому застосуванням більш низьких температур. значенні, що крайова зона стабілізуючого взуття Приклад виконання 4: матеріалу 33 не тільки оточена стабілізуючим приСтабілізуючий взуття матеріал з часткою 80% строєм 25, але також перекрита на обох поверхскладного поліефіру як перший волокнистий комнях. понент 2 і складному поліефіром зі структурою На фіг. 7 показаний бар'єрний модуль 35, в Вісо з осердям і оболонкою як другий волокнистий якому шматок стабілізуючого взуття матеріалу 33 компонент 3. охоплений стабілізуючим пристроєм 25. ЩонайУ цьому прикладі виконання процес виготовменше одна поверхня стабілізуючого взуття мателення проходить так само, як в першому прикладі ріалу 33 забезпечена щонайменше однією стабілівиконання, однак з тією відмінністю, що частка зуючою перемичкою 37, яка щонайменше частково утворюючого зміцнюючий компонент другого волоперетинає площу прорізу. Вказана щонайменше книстого компонента змінена. Його частка по вазі одна стабілізуюча перемичка 37 переважно розстановить лише 20% по відношенню до 80% ваги, ташована на нижній стороні, яка повернена до яка утворена першим волокнистим компонентом 2, зовнішньої підошви. який має більш високу температуру плавлення. За На фіг. 8 показаний бар'єрний модуль 35, в рахунок зменшення частки зміцнюючого компонеякому шматок стабілізуючого взуття матеріалу 33 нта зменшується стабілізуюча дія отриманого стазабезпечений стабілізуючим пристроєм 25 у вибілізуючого взуття матеріалу. Це може бути перегляді щонайменше однієї стабілізуючої перемички важним, коли потрібний нетканий матеріал з 37. Стабілізуюча перемичка 37 розташована щовисокою механічною носкістю в комбінації з висонайменше на одній поверхні стабілізуючого взуття кою гнучкістю. Температурна стійкість цього нематеріалу 33, переважно на поверненій вниз до зовнішньої підошви 23 поверхні. 31 93544 32 На фіг. 9 показаний бар'єрний модуль 35, в частинами 33a-33d стабілізуючого взуття матеріаякому шматок стабілізуючого взуття матеріалу 33 лу 33 непроникним для води чином. забезпечений стабілізуючим пристроєм 25 так, що На фіг. 14а показаний черевик 101 згідно з фіг. стабілізуючий взуття матеріал 33 нанесений що13 в стадії виготовлення, в якій халява 103 і взутнайменше на одну поверхню стабілізуючого притєвий підошовний вузол 105 ще відділені одне від строю 25. При цьому стабілізуючий взуття матеріодного. Халява на своїй поверненій до підошви ал 33 перекриває крізний проріз 29. нижній кінцевій зоні забезпечена дном 115 халяви, На фіг. 10 показаний взуттєвий підошовний вуяке має не проникний для води, проникний для зол 21 згідно з фіг. 4, який над зовнішньою підошводяної пари функціональний шар дна халяви, вою 23 має бар'єрний модуль згідно з фіг. 5. який може представляти не проникну для води, Для всіх вказаних вище варіантів виконання проникну для водяної пари мембрану. Функціоназгідно з фіг. 4-10 спільним є те, що з'єднувальний льний шар переважно є складовою частиною баматеріал при приливанні, заливанні або склеюгатошарового шаруватого матеріалу функціональванні між стабілізуючим взуття матеріалом 33 і ного шару, який нарівні з функціональним шаром стабілізуючим пристроєм 25 прилипає не тільки до має щонайменше один захисний шар, наприклад, підлягаючих з'єднанню поверхонь, але також протекстильну підкладку для захисту при обробці. никає у волокнисту структуру і там твердне. Тим Додатково до цього, дно 115 халяви може бути самим волокниста структура додатково посилюзабезпечене монтажною підошвою халяви. Однак ється в зоні її з'єднання. шаруватий матеріал функціонального шару може На фіг. 11 і 12 показані ще два варіанти викотакож виконувати функції монтажної підошви ханання малюнка виконаних на поверхні стабілізуюляви. Крім того, взуттєвий підошовний вузол має чого взуття матеріалу 33 стабілізуючих перемичок вже згадані застосовно до фіг. 8 прорізи 31, які 37. У той час як в показаному на фіг. 11 випадку на закриті частинами 33a-33d стабілізуючого взуття круговій поверхні 43, наприклад, нижньої сторони матеріалу. Перемички 37 зображені всередині обстабілізуючого взуття матеріалу 33, яка відповідає водової кромки відповідних прорізів. У іншому ваодному прорізу взуттєвого підошовного вузла 21, ріанті виконання може бути передбачено три пророзташовані три окремі перемички 37а, 37b і 37с в різи або два прорізи або один проріз. У іншому Т-подібній конфігурації відносно одна одної, наваріанті виконання може бути передбачено більше приклад, за рахунок приклеювання на нижній сточотирьох прорізів. Взуттєвий підошовний вузол роні стабілізуючого взуття матеріалу 33, то в пока105 може бути закріплений на поверненому до заному на фіг. 12 випадку передбачений підошви кінці халяви за допомогою приливання стабілізуючий пристрій 37 увигляді стабілізуючої або приклеювання з утворенням стану, показаного решітки 37d. на фіг. 13. Докладне пояснення функціонального Нижче приводиться пояснення варіантів викошару, а також шаруватого матеріалу, і з'єднання з нання взуття згідно з винаходом з посиланнями на монтажною підошвою буде приведене нижче з фіг. 13-29, при цьому розглядаються також його посиланнями на фіг. 22-27. окремі компоненти, зокрема, у взаємозв'язку з відНа фіг. 14b показана та ж конструкція черевиповідним взуттєвим підошовним вузлом 21. ка, що і на фіг. 14а, з тією відмінністю, що черевик На фіг. 13 показаний на перспективному вина фіг. 14а має чотири прорізи 31, в той час як гляді знизу приклад виконання черевика 101 згідно черевик на фіг. 14b забезпечений двома прорізами з винаходом з халявою 103 і взуттєвим підошов31. Можна бачити, що перемички 37 розташовані ним вузлом 105 згідно з винаходом. Черевик 101 всередині обводової кромки відповідного прорізу має зону 107 передньої частини стопи, зону 109 31 і не утворюють обмеження прорізу 31. Площа середньої частини стопи, зону 111 п'ятки і проріз прорізу визначається за винятком загальної площі 113 для введення стопи. Взуттєвий підошовний перетинаючих його перемичок, оскільки ця площа вузол 105 має на своїй нижній стороні зовнішню перемичок блокує транспортування водяної пари. підошву, що складається з декількох частин 117 На фіг. 14с також показаний той же черевик, (підметку), яка має частину 117а зовнішньої піщо і на фіг. 14а, при цьому в цьому варіанті викодошви в зоні п'ятки, частину 117b зовнішньої пінання передбачено чотири прорізи 31, вільні від дошви в зоні подушечок стопи і частину 117с зовстабілізуючих перемичок 37. При цьому прорізи нішньої підошви в зоні пальців взуттєвого 31, також як на фіг. 14а і 14b, можуть бути закриті підошовного вузла 105. Ці частини зовнішньої піодним або декількома шматками стабілізуючого дошви 117 закріплені на нижній стороні стабілізувзуття матеріалу 33. ючого пристрою 119, який має зону 119а п'ятки, На фіг. 15 показаний взуттєвий підошовний вузону 119b середньої частини стопи і зону 119с зол 105 з віддаленою від зовнішньої підошви 117 передньої частини стопи. Докладний опис взуттєверхньою стороною. Стабілізуючий пристрій 119 в вого підошовного вузла 105 приводиться нижче з своїй середній зоні 119b і в своїй зоні 119с передпосиланнями на наступні фігури. ньої частини стопи покритий декількома шматками Іншими складовими частинами взуттєвого пі33а, 33b, 33с і 33d стабілізуючого взуття матеріалу дошовного вузла 105 можуть бути демпфіруючі 33, за допомогою яких закриваються не зображені підошовні частини 121а і 121b, які виконані в зоні на фіг. 15 прорізи взуттєвого підошовного вузла 111 п'ятки і в зоні 107 передньої частини стопи на 105. У зоні п'ятки і в зоні передньої частини стопи верхній стороні стабілізуючого пристрою 119. Зоввзуттєвого підошовного вузла 105 на верхній стонішня підошва 117 і стабілізуючий пристрій 119 роні стабілізуючого пристрою 119 виконана відпомають крізні прорізи, які утворюють прорізи через відна демпфіруюча підошовна частина 121 і, відвзуттєвий підошовний вузол. Ці прорізи закриті повідно, 121b, які в зоні п'ятки розташовані по суті 33 93544 34 по всій поверхні, а в зоні передньої частини стопи Демпфіруюча підошовна частина 121b забезу виїмках там, де знаходиться частини 33b, 33с і печена крізними прорізами 127а, 127b і 127с, які 33d стабілізуючого взуття матеріалу. мають такі розміри, що охоплюючі частини 33b, Оскільки частини зовнішньої підошви 117, ста33c, 33d стабілізуючого взуття матеріалу обмежубілізуючий пристрій 119 і демпфіруючі підошовні вальні кромки 129а, 129b, відповідно, 129с частини частини 121а і 121b мають різні функції всередині 119с стабілізуючого пристрою можуть розміщувавзуттєвого підошовного вузла, то вони доцільно тися в крізних прорізах 127а, 127b і, відповідно, виконані також з різних матеріалів. Частини зовні127с. шньої підошви, які повинні мати хорошу міцність У іншому варіанті виконання не передбачене на стирання, складаються, наприклад, з придатнозастосування демпфіруючої підошовної частини го як матеріал зовнішньої підошви термопластич121. У цьому разі частини 119а, 119b і 119с стабіного поліуретану (TPU) або гуми. Демпфіруючі лізуючого пристрою мають плоску поверхню без підошовні частини 121а і 121b, які повинні забезобмежувальної кромки 129а, 129b, 129с, так що печувати для користувача черевика демпфіруванстабілізуючий взуття матеріал 33 розташовується ня ударів, складаються з відповідного еластичного урівень з поверхнею стабілізуючого пристрою в податливого матеріалу, наприклад, етиленвінілайого прорізах. Взуттєвий підошовний вузол утвоцетату (EVA) або поліуретану (PU). Стабілізуючий рений лише бар'єрним модулем, виконаним зі стапристрій 119, який служить як тримач для не побілізуючого взуття матеріалу 33 і стабілізуючого в'язаних одна з одною частин 117а, 117b, 117с пристрою 119, і зовнішньої підошви. зовнішньої підошви і для також не пов'язаних одна Показані на фіг. 16 на рознесеному перспектиз одною демпфіруючих підошовних частин 121а, вному вигляді зверху частини взуттєвого підошов121b і як стабілізуючий елемент для усього взутного вузла 105 показані на фіг. 17 також в рознетєвого підошовного вузла 105 і повинен мати відсеному положенні, але на вигляді знизу. При повідну еластичну жорсткість, складається, наприцьому можна бачити, що частини 117а-117с зовклад щонайменше з одного термопластичного нішньої підошви забезпечені звичайним профілем матеріалу. Прикладами прийнятних термопластизовнішньої підошви для зменшення небезпеки чних матеріалів є поліетилен (РЕ), поліамід (РА), ковзання. Крім того, нижні сторони частин 119аскладний поліефір (PET), поліпропілен (РР) і полі119с стабілізуючого пристрою мають декілька шивінілхлорид (PVC). Іншими прийнятними матеріашкоподібних виступів 131, які служать для розмілами є гума, термопластична гума (TR) і поліурещення в показаних на фіг. 16 відповідних заглибтан (PU). Придатним є також термопластичний леннях 133 у верхній стороні частин 117а, 117b і поліуретан (TPU). 117с зовнішньої підошви для з'єднання в правильПоказаний на фіг. 15 взуттєвий підошовний вуному положенні частин 117а-117с зовнішньої пізол показаний на фіг. 16 в рознесеному перспекдошви з відповідними частинами 119а-119с стабітивному вигляді, тобто зображений з відділеними лізуючого пристрою. Крім того, на фіг. 17 показані одна від одної окремими частинами взуттєвого прорізи 135а, 135b, 135с і 135d в частинах 119b і підошовного вузла 105, за винятком частин 33а, 119с стабілізуючого пристрою, які закриті відповід33b, 33с і 33d стабілізуючого взуття матеріалу, які ною частиною 33а, 33b, 33с і, відповідно, 33d стапоказані як вже розташовані на частинах 119а і білізуючого взуття матеріалу проникним для водя119b стабілізуючого пристрою. У показаному на ної пари чином, за рахунок чого закриваються фіг. 16 варіанті виконання стабілізуючий пристрій проникним для водяної пари чином прорізи 31 119 має свої частини 119а, 119b і 119с у вигляді (див. фіг. 4) взуттєвого підошовного вузла 105. У спочатку окремих частин, які в ході монтажу взутодному варіанті виконання частини стабілізуючого тєвого підошовного вузла 105 з'єднуються одна з взуття матеріалу розташовані так, що їх гладка одною з утворенням стабілізуючого пристрою 119, поверхня направлена до зовнішньої підошви. Прощо здійснюється за допомогою зварювання або різи 135a-135d покриті кожен стабілізуючою решітсклеювання одна з одною трьох частин стабілізукою 137а, 137b, 137с і, відповідно, 137d, які утвоючого пристрою. Як буде ще пояснено застосовно рюють кожна стабілізуючу структуру в зоні до фіг. 19, всередині частин стабілізуючого привідповідного прорізу стабілізуючого пристрою 119. строю знаходяться прорізи, які разом з прорізами Крім того, стабілізуючі решітки 137a-137d про123а, 123b і 123с в частинах 117а, 117b і, відповідтидіють проникненню великих сторонніх предметів но, 117с зовнішньої підошви утворюють прорізи 31 аж до стабілізуючого взуття матеріалу 33 або ще вказаного застосовно до фіг. 4 виду і закриті часдалі, що може відчувати користувач черевика. тинами 33a-33d стабілізуючого взуття матеріалу У іншому варіанті виконання бар'єрний модуль проникним для водяної пари чином. Крізний проріз виконаний додатково у вигляді зовнішньої підошви 125 в п'ятковій частині 119а стабілізуючого приз профілем зовнішньої підошви. строю 119 не закритий стабілізуючим взуття матеПотрібно ще відмітити передбачені на осьових ріалом 33, а закритий по всій поверхні демпфіруюкінцях частини 119b стабілізуючого пристрою на чою підошовною частиною 121а. За рахунок цього стороні середньої частини стопи з'єднувальні елезабезпечується краща демпфіруюча дія взуттєвого менти 139, які при зборці стабілізуючого пристрою підошовного вузла 105 в п'ятковій зоні черевика, 119 з трьох частин 119а-119с стабілізуючого приде потрібне менше відведення поту, оскільки піт строю на протилежних зовнішній підошві верхніх утворюється переважно в зоні передньої частини сторонах частин 119а і 119с стабілізуючого пристопи і середній частині стопи, а не в п'ятковій зострою накладаються одна на одну і там закріпляні. ються, наприклад, за допомогою зварювання або склеювання. 35 93544 36 На фіг. 18 показані в збільшеному в порівнянні взуття матеріалу є більш вузьким, ніж в показаних з фіг. 17 масштабі обидві частини 119а і 119b стана фіг. 18 і 19 варіантах виконання, оскільки не білізуючого пристрою перед їх скріпленням одна з потрібні бічні крила, показані на фіг. 18 і 19. одною, при цьому можна особливо добре бачити У той час як з посиланнями на фіг. 15-21 були прорізи 135b-135d розташованої на стороні передпояснені варіанти виконання взуттєвого підошовньої частини стопи частини 119с стабілізуючого ного вузла 105 згідно з винаходом нижче привопристрою і структури стабілізуючих решіток, що диться пояснення з посиланнями на фіг. 22-29 знаходяться в них. Можна також бачити, що сереваріантів виконання і деталей взуття згідно з винадня частина 119b стабілізуючого пристрою має на ходом, яке виконане із застосуванням взуттєвого подовжніх сторонах відігнені вгору частини рами і підошовного вузла згідно з винаходом. При цьому решіток. Підлягаючий накладенню на частину 119b на фіг. 22, 24 і 25 показаний варіант виконання стабілізуючого пристрою шматок 33а стабілізуючовзуття згідно з винаходом, в якому дно 221 халяви го взуття матеріалу забезпечений на своїх помає монтажну підошву 233 халяви і додатково довжніх сторонах відповідними відігненими вгору шаруватий матеріал 237 функціонального шару, в бічними крилами 141. За рахунок цих відігнених той час як на фіг. 26 і 27 показаний варіант виковгору частин як частини 119b стабілізуючого принання взуття згідно з винаходом, в якому шарувастрою, так і шматка 33а стабілізуючого взуття матий матеріал 237 функціонального шару дна халятеріалу досягається узгодження з формою бічних ви одночасно виконує функцію монтажної підошви поверхонь середньої частини стопи. Інші частини 233 халяви. На фіг. 28 показаний інший варіант 33b-33d стабілізуючого взуття матеріалу є по суті виконання взуттєвого підошовного вузла 105. плоскими відповідно до по суті плоского виконання У обох показаних на фіг. 22-27 варіантах викорозташованої на стороні передньої частини стопи нання черевик 101 має відповідно до фіг. 13 і 14ачастини 119с стабілізуючого пристрою. с халяву 103, яка має шар 211 верхнього матеріаНа фіг. 19 показаний інший варіант виконання лу, що знаходиться зовні, підкладковий шар 213, зони 107 передньої частини стопи і зони 109 серещо знаходиться всередині і не проникний для водньої частини стопи згідно з фіг. 17. При цьому ди, проникний для водяної пари функціональний стабілізуючий пристрій 119 виконаний без стабілішар 215 халяви, що знаходиться між ними, напризуючих перемичок 37. При цьому поверхня стабіліклад, у вигляді мембрани. Функціональний шар зуючого взуття матеріалу 33 знаходиться в одній 215 халяви може бути в з'єднанні з підкладковим площині з верхньою стороною стабілізуючого пришаром 213 двошаровим шаруватим матеріалом строю 119. Прорізи 135a-d забезпечені кожен обабо тришаровим шаруватим матеріалом, при цьоводовими опорними виступами 150 для розміщенму функціональний шар 215 халяви закладений ня стабілізуючого взуття матеріалу 33, так що його між підкладковим шаром 213 і текстильною підкможна погоджувати з прорізами 135a-d. ладкою 214. Верхній кінець 217 халяви в залежноПотрібно ще додати, що вказаний щонайменсті від того, чи лежить площина показаного на фіг. ше один проріз 135a-135d частин 119b і 119с ста22 і 26 поперечного розрізу в зоні передньої часбілізуючого пристрою обмежений рамою 147 статини стопи або в зоні середньої частини стопи, є білізуючого пристрою, а не можливо наявними закритим або, відповідно, відкритим до прорізу 113 перемичками 37 в прорізах 135a-135d. Показані на для введення стопи (див. фіг. 13). У поверненій до фіг. 18 обмежувальні кромки 129а-129с представпідошви кінцевій зоні 219 халява 103 забезпечена ляють в цьому варіанті виконання частину рами дном 221 халяви, яким закривається повернений 147. до підошви нижній кінець халяви 103. Дно 221 хаКрім того, можна замість декількох частин 33b, ляви має монтажну підошву 233 халяви, яка з'єд33c, 33d застосовувати суцільний стабілізуючий нана із поверненою до підошви кінцевою зоною взуття матеріал. Опорні виступи 150 і/або обмежу219 халяви, що здійснюється в показаних на фіг. вальні кромки 129а-с повинні бути виконані відпо22-27 варіантах виконання за допомогою розгорвідним чином. неного шва 235. Інша модифікація передбаченої для зони сеУ разі варіанту виконання, показаного на фіг. редньої частини стопи частини бар'єрного модуля 22, 24 і 25, додатково до монтажної підошви 233 з частиною 119b стабілізуючого пристрою і частихаляви передбачений шаруватий матеріал 237 ною 33а стабілізуючого взуття матеріалу показана функціонального шару дна халяви, який розташона фіг. 20 і 21, а саме, на фіг. 20 в готовому змонваний під монтажною підошвою 233 халяви і вихотованому стані, в той час як на фіг. 21 ці обидві дить за периметр монтажної підошви 233 халяви частині ще відділені одна від одної. На відміну від аж до поверненої до підошви кінцевої зони 219 варіантів виконання, показаних на фіг. 18 і 19, в халяви. Шаруватий матеріал 237 функціонального модифікації згідно з фіг. 21 і 20 передбачена для шару дна халяви може бути тришаровим шарувазони середньої частини стопи частина 119b стабітим матеріалом, при цьому функціональний шар лізуючого пристрою забезпечена лише в середній 247 дна халяви закладений між текстильною підкзоні прорізом і стабілізуючою решіткою 137а, що ладкою і іншим текстильним шаром. Функціональзнаходиться в ньому, в той час як обидві крилові ний шар 247 дна халяви може бути також забезпечастини 143 на подовжніх сторонах частини 119b чений лише текстильною підкладкою. У поверненій стабілізуючого пристрою виконані суцільними, до підошви кінцевій зоні 219 халяви шар 211 верхтобто не мають прорізу, а лише забезпечені на нього матеріалу коротший функціонального шару своїй нижній стороні стабілізуючими ребрами 145. 215 халяви, так що там утворюється виступ функВідповідно до цього, передбачений для цієї частиціонального шару 215 халяви відносно шару 211 ни бар'єрного модуля шматок 33а стабілізуючого верхнього матеріалу і там повернена назовні по 37 93544 38 верхня функціонального шару 215 халяви лежить халяви. Відповідно до цього, периметр шаруватого вільно. У основному для механічного розвантаматеріалу 237 функціонального шару дна халяви ження від розтягнення виступу функціонального показаного на фіг. 26 варіанту виконання з'єднашару 215 халяви між поверненим до підошви кінний за допомогою розгорненого шва 235 із поверцем 23 8 шару 211 верхнього матеріалу і повернененим до підошви кінцем 239 функціонального ним до підошви кінцем 239 функціонального шару шару 215 халяви, і ущільнювальний матеріал 248 215 халяви розташована сіткова стрічка 241 або нанесений в зоні цього розгорненого шва 235 так, інший проникний для ущільнювального матеріалу що перехід між поверненим до підошви кінцем 239 матеріал, подовжня сторона якого, віддалена від функціонального шару 215 халяви і периферійною розгорненого шва 235, з'єднана за допомогою шва зоною шаруватого матеріалу 237 функціонального 243 із поверненим до підошви кінцем 238 шару шару дна халяви загалом герметизується, вклю211 верхнього матеріалу, але не з функціональним чаючи розгорнений шов 235. шаром 215 халяви, а повернена до розгорненого У обох показаних на фіг. 22 і 26 варіантах вишва 235 подовжня сторона якого з'єднана за доконання можна застосовувати однаково виконаний помогою розгорненого шва 235 із поверненим до взуттєвий підошовний вузол 105, який показаний підошви кінцем 239 функціонального шару 215 на обох фігурах. Оскільки на фіг. 22 і 23 показані халяви і з монтажною підошвою 233 халяви. Сітрозрізи черевика 101 в зоні передньої частини часта стрічка 241 складається переважно з багастопи, то показані на фігурах розрізи є розрізом тониткового матеріалу, так що вона не має провідзони передньої частини стопи взуттєвого підошовності для води. Сіткову стрічку переважно ного вузла 105, тобто розрізом по лінії розрізу, яка застосовують для прилитої підошви. Якщо взуттєпроходить упоперек, через призначені для зони вий підошовний вузол закріпляють на халяві за передньої частини стопи частини 119с стабілізуюдопомогою клею, то замість сіткової стрічки поверчого пристрою з вкладеним в її проріз 135с шматнений до підошви кінець 238 шару 211 верхнього ком 33с стабілізуючого взуття матеріалу. матеріалу можна прикріпляти за допомогою стяжВідповідно до цього, розріз взуттєвого підошоного клею 249 до шаруватого матеріалу функціовного вузла 105 показує частину 119с стабілізуюнального шару халяви (див. фіг. 24). У зоні 245 чого пристрою з її прорізом 135с, перекриваючу периметра, в якій шаруватий матеріал 237 функціцей проріз перемичку відповідної стабілізуючої онального шару дна халяви виходить за периметр решітки 137с, відігнений вгору обмежувальний монтажної підошви 233 халяви, між шаруватим край 129b, вкладений в цей обмежувальний край матеріалом 237 функціонального шару дна халяви 129b шматок 33с стабілізуючого взуття матеріалу, і поверненим до підошви кінцем 239 функціональдемпфіруючу підошовну частину 121b на верхній ного шару 215 халяви розташований ущільнювастороні частини 119b стабілізуючого пристрою і льний матеріал 248, за допомогою якого створючастину 117b зовнішньої підошви на нижній стороється водонепроникне з'єднання між поверненим ні частини 119b стабілізуючого пристрою. У цьому до підошви кінцем 239 функціонального шару 215 відношенні обидва показаних на фіг. 22 і 26 варіахаляви і зоною 245 периметра шаруватого матерінти виконання співпадають. алу 237 функціонального шару дна халяви, при На фіг. 23 показаний приклад виконання бацьому це ущільнення діє через сіткову стрічку 241. р'єрного модуля 35, в якому шматок стабілізуючого Показане на фіг. 22, 25-27 рішення з сітковою взуття матеріалу 33 забезпечений на своїй нижній стрічкою служить для запобігання попаданню востороні щонайменше однією стабілізуючою переди, яка стікає або сповзає вниз по шару 211 верхмичкою 37. При цьому на протилежній стабілізуюнього матеріалу, до розгорненого шва 235 і від чій перемичці 37 зоні поверхні стабілізуючого взутнього у внутрішній простір черевика. Це запобігатя матеріалу 33 нанесений клей 39, за допомогою ється за рахунок того, що повернений до підошви якого стабілізуючий взуття матеріал 33 з'єднується кінець 238 шару 211 верхнього матеріалу закінчуз не проникним для води, проникним для водяної ється на відстані від поверненого до підошви кінця пари дном 221 халяви, яке знаходиться зовні взут239 функціонального шару 215 халяви, який перетєвого підошовного вузла над бар'єрним модулем критий сітковою стрічкою 241, яка не проводить 35. При цьому клей 39 нанесений так, що дно 21 воду, і в зоні виступу функціонального шару 215 халяви залишається не з'єднаним зі стабілізуючим халяви передбачений ущільнювальний матеріал взуття матеріалом 33 скрізь там, де на нижній сто248. Рішення з сітковою стрічкою саме по собі віроні стабілізуючого взуття матеріалу 33 не знаходомо з ЕР 0298360 В1. диться матеріал стабілізуючої перемички 37. ТаЗамість рішення з сітковою стрічкою можна заким чином, забезпечується, що функція стосовувати всі відомі у взуттєвій промисловості проникності для водяної пари дна 21 халяви потехнології з'єднання для переважно водонепронирушується клеєм 39 лише там, де стабілізуючий кного з'єднання халяви із зовнішньою підошвою. взуття матеріал 33 на основі розташування стабіПоказане на фіг. 22, 25-27 рішення з сітчастою лізуючої перемички 37 і без того не допускає транстрічкою і рішення зі стяжкою згідно з фіг. 24 є спортування водяної пари. прикладами виконання. У той час як на фіг. 22 і 26 відповідний взуттєПоказана на фіг. 26 конструкція халяви співвий підошовний вузол 105 показаний ще окремо падає з показаною на фіг. 22 конструкцією халяви, від відповідної халяви 103, на фіг. 24, 25 і 27 показа винятком того, що там не передбачена окрема зані частини цих обох варіантів виконання з присмонтажна підошва 233 халяви, і шаруватий матетавленим до нижньої сторони халяви взуттєвим ріал 237 функціонального шару дна халяви однопідошовним вузлом 105. На цих збільшених зочасно виконує функцію монтажної підошви 233 браженнях функціональний шар 247 дна халяви 39 93544 40 шаруватого матеріалу 237 функціонального шару встановлений так, що матеріал 33с прилягає до дна халяви у всіх варіантах виконання є переважпериферійного, повністю плоско виконаного обмено мікропористим функціональним шаром, наприжувального краю 129 прорізу 135с. Взуттєвий піклад, з розтягнутого політетрафторетилену дошовний вузол 105 може бути закріплений на дні (ePTFE). Однак, як вказувалося вище, можна ви221 халяви за допомогою кріпильного клею 250, користовувати також інші матеріали для функціоабо прилитий за допомогою підошовного ливарнонального шару. го матеріалу 260. На цих фіг. 24, 25 і 27 можна в збільшеному На фіг. 27 також виразно показано, що у варімасштабі особливо добре бачити утворене за доанті виконання, в якому шаруватий матеріал 237 помогою ущільнювального матеріалу 248 водонефункціонального шару дна халяви одночасно випроникне з'єднання між перекриваючими один конує функцію монтажної підошви халяви, шаруодного протилежними кінцями функціонального ватий матеріал лежить безпосередньо над протишару 215 халяви і функціонального шару 247 дна лежною верхньою стороною шматка 33с халяви. Крім того, на фіг. 25 і 27 можна чіткіше, ніж стабілізуючого взуття матеріалу, що є особливо на фіг. 22 і 26, бачити включення однієї подовжпереважним, оскільки в цьому випадку між шаруньої сторони сітчастої стрічки в розгорнений шов ватим матеріалом 237 функціонального шару дна 235. халяви і шматком 33с стабілізуючого взуття матеНа фіг. 24 показаний варіант виконання, в ріалу не може утворюватися повітряна подушка, якому взуттєвий підошовний вузол 105 згідно з яка могла б заважати транспортуванню водяної винаходом закріплений за допомогою кріпильного пари, і шматок 33с стабілізуючого взуття матеріаклею 250 на дні 221 халяви. Шаруватий матеріал лу і особливо функціональний шар 247 дна халяви 216 функціонального шару халяви є тришаровим знаходяться особливо близько до стопи користукомпозиційним матеріалом з текстильним шаром вача такого черевика, що полегшує транспорту214, функціональним шаром 215 халяви і підкладвання водяної пари, яка визначається, серед іншоковим шаром 213. Повернений до підошви кінець го, перепадом температур між внутрішнім 238 шару 211 верхнього матеріалу закріплений на простором черевика і зовнішнім простором черешаруватому матеріалі 216 функціонального шару вика. халяви за допомогою затяжного клею 249. Для виготовлення взуття згідно з винаходом Кріпильний клей 250 нанесений плоско на поспочатку виготовляють взуттєвий підошовний вуверхню взуттєвого підошовного вузла, за винятком зол 105 і халяву 103, при цьому повернена до піпрорізів 135с і розташованого в зоні прорізів 135с дошви нижня зона халяви може бути ще відкристабілізуючого взуття матеріалу 33с. При кріпленні тою. Потім халяву 103 забезпечують в її взуттєвого підошовного вузла на дні 221 халяви поверненій до підошви зоні 219 халяви дном 221 кріпильний клей 250 проникає до шаруватого махаляви, яке утворене або лише шаруватим матетеріалу 216 функціонального шару халяви і частріалом 237 функціонального шару дна халяви, або ково в нього, а також до крайових зон шаруватого таким шаруватим матеріалом 237 функціональноматеріалу 237 функціонального шару дна халяви і го шару дна халяви і окремою монтажною підошчастково в нього. вою 233 халяви. Як альтернативне рішення, можНа фіг. 25 показана конструкція халяви згідно з на виготовляти халяву, яка з самого початку фіг. 22 з прилитим взуттєвим підошовним вузлом. забезпечена в поверненій до підошви кінцевій зоні При цьому тришаровий шаруватий матеріал 237 219 халяви шаруватим матеріалом 237 функціофункціонального шару дна халяви так закріплений нального шару дна халяви. Після цього закріпляна монтажній підошві 233 халяви, що текстильна ють взуттєвий підошовний вузол 105 на повернепідкладка 246 повернена до взуттєвого підошовноному до підошви кінці 219 халяви, що можна го вузла. Це є переважним, оскільки ливарний маздійснювати за допомогою склеювання взуттєвого теріал 260 підошви може легше проникати в тонку підошовного вузла 105 з нижнім кінцем халяви за текстильну підкладку і там закріплятися з утворендопомогою клею 250, або ж за допомогою прилиням міцного з'єднання з функціональним шаром вання взуттєвого підошовного вузла 105 на нижній 247 дна халяви. частині халяви. З'єднання між нижнім кінцем халяБар'єрний модуль щонайменше з одним проріви і взуттєвим підошовним вузлом 105 відбуваєтьзом 135с і щонайменше з одним шматком 33с стася так, що функціональний шар 239 дна халяви білізуючого взуття матеріалу виготовляють заздезалишається не з'єднаним зі стабілізуючим взуття легідь і вкладають перед процесом приливання матеріалом 33с композиційного матеріалу 221 дна (уприскування) в ливарну форму. Підошовний лихаляви щонайменше в зоні прорізів взуттєвого варний матеріал 260 заливають відповідним чипідошовного вузла 105. За рахунок цього повністю ном до дна халяви, при цьому він проникає через зберігається здатність функціонального шару 239 сітчасту стрічку 241 до шаруватого матеріалу 216 дна халяви пропускати водяну пару в зоні прорізів функціонального шару халяви. 31 без перешкод з боку клейових точок або інших На фіг. 27 показана в збільшеному масштабі перешкод для транспортування водяної пари. частина фіг. 26. Взуттєвий підошовний вузол 105 На фіг. 28 показаний інший варіант виконання містить інший варіант виконання бар'єрного модувзуттєвого підошовного вузла згідно з винаходом. ля 35 згідно з винаходом. Стабілізуючий пристрій На перспективі показано декілька прорізів 135 в 119с утворює частину взуттєвого підошовного вузстабілізуючому пристрої 119, які розташовані від ла 105 і проходить тут не до зовнішнього периметзони пальців до зони п'ятки взуттєвого підошовнора взуттєвого підошовного вузла 105. Через проріз го вузла. Таким чином, стабілізуючий взуття мате135 шматок 33с стабілізуючого взуття матеріалу ріал 33 присутній також в зоні п'ятки. 41 93544 42 На фіг. 29 показаний інший варіант виконання існує перешкоджаючого обміну водяною парою взуттєвого підошовного вузла згідно з винаходом в з'єднання між проникним для водяної пари стабіліпоперечному розрізі. Взуттєвий підошовний вузол зуючим взуття матеріалом 33 і функціональним цього варіанту виконання дуже схожий з показашаром дна халяви, і такез'єднання є найбільше в ним на фіг. 26 підошовним вузлом. Взуттєвий пізонах поза прорізами взуттєвого підошовного вуздошовний вузол 105 згідно з фіг. 29 має зовнішню ла 105, які не беруть участі активно в обміні водяпідошву, при цьому на цій фігурі показаний попеною парою, як наприклад, в зонах ранта взуттєворечний розріз зони подушечок стопи взуттєвого го підошовного вузла 105. Крім того, в конструкції підошовного вузла 105 і тим самим поперечний згідно з винаходом функціональний шар дна халярозріз відповідної частини 117b зовнішньої підошви розташований впритул до ноги, що приводить ви. Однак ідея згідно з фіг. 29 справедлива також до прискореного відведення водяної пари. для інших зон взуттєвого підошовного вузла 105, Шаруватий матеріал 237 функціонального шатобто також для його частини середньої частини ру дна халяви може бути багатошаровим шарувастопи і його п'яткової частини. Частина 117b зовтим матеріалом з двома, трьома або ще більше нішньої підошви має робочу поверхню 153, яка при шарами. У ньому міститься щонайменше один ходьбі стикається з підлогою або землею. У розрізі функціональний шар щонайменше з однією тексвзуттєвого підошовного вузла 105 на фіг. 29 покатильною опорою для функціонального шару, при зана частина 119с стабілізуючого пристрою з процьому функціональний шар може бути утворений різом 135с, його відігнений вгору обмежувальний не проникною для води, проникною для водяної край 129b, вкладений в обмежувальний край 129b пари мембраною 247, яка переважно є мікропоришматок 33с стабілізуючого взуття матеріалу, демстою. пфіруюча підошовна частина 121b на верхній стоМетоди випробувань роні частини 119с стабілізуючого пристрою і часТовщина тина 117b зовнішньої підошви на нижній стороні Товщину стабілізуючого взуття матеріалу згідчастини 119с стабілізуючого пристрою. На нижній но з винаходом вимірюють відповідно до DIN ISO стороні шматка 33с стабілізуючого взуття матеріа5084 (10/1996). лу розташований опорний елемент 151. Він проМіцність на проколювання ходить від поверненої до робочої поверхні сторони Міцність на проколювання текстильного плосстабілізуючого взуття матеріалу 33 аж до рівня кого матеріалу можна вимірювати відповідно до робочої поверхні 153, так що стабілізуючий взуття застосовуваного в ЕМРА (Дослідницький інститут матеріал 33 при ходьбі спирається через опорний перевірки матеріалів Швейцарії) методу вимірюелемент 151 на ґрунт. Тобто, на фіг. 29 нижній вання із застосуванням випробувального приладу вільний кінець опорного елемента 151 при устаноу вигляді машини для випробування на розтягненвці забезпеченого цим підошовним вузлом череня фірми Instron (модель 4465). За допомогою вика на поверхню стикається з цією поверхнею. За штампу вирубують круглий шматок текстилю діарахунок цієї опори за допомогою опорного елемеметром 13 см і закріпляють на опорній плиті, в якій нта 151 при ходьбі по такій поверхні шматок 33с знаходяться 17 прорізів. Пуансон, на якому закріпстабілізуючого взуття матеріалу по суті утримуєтьлені 17 шилоподібних голок (швейні голки типу ся в своєму показаному на фіг. 29 положенні, так 110/18), опускають з швидкістю 1000 мм/хв настіщо запобігається його прогинання під вагою корильки, що голки через шматок текстилю входять в стувача черевика. У прорізі 135с може бути розпрорізи опорної плити. Зусилля для проколювання ташовано декілька опорних елементів 151 для шматка текстилю вимірюють за допомогою датчипідвищення опорної дії для шматка 33с стабілізука (датчика сили). Результат отримують з вимірюючого взуття матеріалу і забезпечення його рівновання трьох зразків. мірності по площі. Водонепроникний функціональний шар Опорна функція може бути також збережена Як «водонепроникний» розглядається функціза рахунок того, що показана на фіг. 26 стабілізуональний шар, при необхідності включаючи пеюча перемичка 137с одночасно виконана як опорредбачені на функціональному шарі шви, який ний елемент 151, за рахунок того що стабілізуюча забезпечує вхідний тиск води, який дорівнює щоперемичка 137с закінчується не на відстані від найменше 1 х 104 Па. Переважно, матеріал функнижньої сторони частини 117b зовнішньої підошви, ціонального шару забезпечує вхідний тиск води що служить як робоча поверхня, а продовжена до понад 1 х 105 Па. При цьому вхідний тиск води рівня цієї нижньої сторони. За рахунок цього стабіпотрібно вимірювати за допомогою випробувальлізуюча перемичка 137с виконує подвійну функцію ного способу, в якому дистильовану воду з темпестабілізації і опори шматка 33с стабілізуючого ратурою 20±2°С подають на зразок функціональвзуття матеріалу. Наприклад, показані на фіг. 11 ного шару площею 100 см2 з тиском, що стабілізуючі перемички 37с і показані на фіг. 11 збільшується. Збільшення тиску води становить стабілізуючі решітки 37d можуть бути виконані 60±3 см водних стовпи. У цьому випадку вхідний повністю або частково як опорні елементи 151. тиск води відповідає тиску, при якому вода в перЗа допомогою конструкції підошви згідно з виший раз з'являється на іншій стороні зразка. Поднаходом досягається велика величина проникності робиці способу приведені в стандарті ISO 0811 для водяної пари, оскільки, з одного боку, перед1981 року. бачені прорізи у взуттєвому підошовному вузлі Водонепроникний черевик 105, які мають велику площу, і вони закриті матеВодонепроникність черевика можна визначаріалом з високою проникністю для водяної пари і ти, наприклад, за допомогою відцентового приоскільки, крім того, щонайменше в зоні прорізів не строю вказаного в US-A-5329807 вигляду. 43 93544 44 Проникність для водяної пари стабілізуючого e) попередньо кондиціонують заповнений вовзуття матеріалу дою черевик за допомогою залишання його в споВеличини проникності для водяної пари стабікої протягом заданого періоду часу (3 години), при лізуючого взуття матеріалу згідно з винаходом цьому температура води утримується постійною можна вимірювати, наприклад, за допомогою так при 35°С. Клімат навколишнього приміщення тазваного склянкового способу відповідно до DIN EN кож утримується постійним при температурі 23°С і ISO 15496 (09/2004). відносній вологості повітря 50%. Під час випробуПроникність для водяної пари функціональновання черевик обдувають спереду вентилятором го шару зі середньою швидкістю вітру щонайменше 2-3 м/с Функціональний шар вважається проникним (для руйнування нерухомого шару повітря, що для водяної пари, коли коефіцієнт проникності для утворюється навколо стоячого черевика, який моводяної пари Ret складає нижче 150 м2 х Па х Вт-1. же спричиняти значний опір виходу водяної пари); Проникність для водяної пари визначають за доf) повторно зважують герметизований ущільпомогою шкіряної моделі Хоенштайна. Цей метод нювальною заглушкою і заповнений водою черевипробування описаний в DIN EN 31092 (02/94), вик після попереднього кондиціонування (з отривідповідно, ISO 11092 (1993). манням ваги м2 в грамах); Проникність для водяної пари конструкції низу g) повторно витримують в спокої для виконанвзуття згідно з винаходом ня власне фази випробування протягом 3 годин в У одному варіанті виконання взуття згідно з тих же умовах, що і в стадії e); винаходом з конструкцією низу взуття, яка містить h) повторно зважують герметизований, заповвзуттєвий підошовний вузол і функціональний шар нений водою черевик (з отриманням ваги м3 в дна халяви, що знаходиться над ним, або шаруваграмах) після фази випробування протягом 3 готий матеріал функціонального шару дна халяви, дин; конструкція низу взуття має проникність для водяі) визначають проникність для водяної пари ної пари (MVTR) в діапазоні від 0,4 г/год до 3 г/год черевика з кількості водяної пари, яка залишила або в діапазоні від 0,8 г/год до 1,5 г/год і в практичеревик під час фази випробування протягом 3 чному варіанті виконання становить 1 г/год. годин (м2-м3)(в г) відповідно до формули М = (м2Величину проникності для водяної пари консм3)/3 (в г/год). трукції низу взуття можна визначати за допомогою Після виконання обох вимірювальних сценарівказаного в ЕР 0396716 В1 вимірювального метоїв, в яких вимірюють величини проникності для ду, який призначений для вимірювання проникносводяної пари, з одного боку, для всього черевика з ті для водяної пари всього черевика. Для вимірюпроникною для водяної пари конструкцією низу вання проникності для водяної пари лише взуття (величина А) і, з іншого боку, для всього конструкції низу взуття можна також використовучеревика з непроникною для водяної пари консвати вимірювальний метод згідно з ЕР 0396716 трукцією низу взуття (величина В), визначають В1, за допомогою вимірювання показаною на фіг. величину проникності для водяної пари лише для 1 в ЕР 0396716 В1 вимірювальної системи по двох проникної для водяної пари конструкції низу взуття вимірювальних сценаріях, які йдуть один за одним, з різниці А-В. а саме, спочатку черевика з проникною для водяВажливо під час вимірювання проникності для ної пари конструкцією низу взуття, а потім такого ж водяної пари черевика з проникною для водяної черевика з непроникною для водяної пари конспари конструкцією низу взуття виключити установтрукцією низу взуття. З різниці між обома виміряку черевика і, відповідно, його підошви безпосереними значеннями можна визначати частку проникдньо на закритій основі. Це можна здійснювати за ності для водяної пари, яка зумовлюється допомогою підняття черевика або за допомогою проникністю для водяної пари проникної для водявстановлення черевика на решітчасту конструкцію, ної пари конструкції низу взуття. так щоб потік вентиляційного повітря міг проходиПри кожному вимірювальному сценарії із зати також під зовнішньою підошвою. стосуванням вимірювального методу згідно з ЕР Для кожної вимірювальної конструкції доціль0396716 В1 виконують наступні стадії: но для кожного певного черевика виконувати поa) кондиціонують черевик за допомогою заливторні вимірювання і виводити з них середні знашання його в кліматизованому приміщенні (23°С, чення для кращої оцінки розкиду вимірювань. Для відносна вологість повітря 50%) протягом щонайкожного черевика з однією вимірювальною консменше 12 годин; трукцією необхідно виконувати щонайменше два b) видаляють устілку; вимірювання. При всіх вимірюваннях необхідно c) обшивають черевик узгодженим з внутрішвийти з природного відхилення результатів вимінім простором черевика не проникним для води, рювання в ±0,2 г/год від дійсної величини, наприпроникним для водяної пари обшивальним матеклад, 1 г/год. Таким чином, в цьому прикладі можріалом, який в зоні прорізу для введення ноги чена для одного і того ж черевика отримувати ревика можна закривати водонепроникно і непровеличини вимірювання між 0,8 г/год і 1,2 г/год. Зуникно для водяної пари з допомогою мовлюючі ці відхилення чинники можуть виходити, водонепроникної, непроникної для водяної пари наприклад, від виконуючої випробування людини ущільнювальної заглушки (наприклад, з плексигабо з якості герметизації на верхньому краї халяласу і з манжетою, що надувається); ви. За рахунок усереднення декількох окремих d) заповнюють воду в обшивальний матеріал і вимірювальних величини для одного і того ж черезакривання прорізу для введення ноги черевика вика можна отримувати більш точну дійсну велиущільнювальною заглушкою; чину. 45 93544 46 Всі величини проникності для водяної пари Випробування на твердість по шкалі Шора А і конструкції низу взуття основуються на нормально по шкалі Шора D (DIN 53505, ISO 7619-1, DIN EN зашнурованому чоловічому черевику розміру 43 ISO 868). (французький розмір), при цьому ця вказівка розПринцип міру не є нормованою, і черевики різних виготовПід твердістю по шкалі Шора розуміється опір лювачів можуть відрізнятися один від одного. проникненню тіла певної форми під дією заданої Для вимірювальних сценаріїв є в принципі дві пружної сили. Твердість по шкалі Шора є різницею можливості: між числом 100 і поділеної на ціну поділу шкали 1. Вимірювання черевиків з проникною для во0,025 глибини проникнення тіла в мм під дією видяної пари халявою, що мають пробувального зусилля. 1.1 проникну для водяної пари конструкцію ниПри випробуванні по шкалі Шора А застосозу взуття; вують як тіло проникнення зрізаний конус з кутом 1.2 непроникну для водяної пари конструкцію розхилу 35°, а по шкалі Шора D - з кутом розхилу низу взуття; 30° і радіусом на вершині 0,1 мм. Проникаюче тіло 2. Вимірювання черевиків з непроникною для складається з полірованої загартованої сталі. водяної пари халявою, що мають Формула вимірювання 2.1 проникну для водяної пари конструкцію ниHS = 100-h/0,025 зу взуття; F = 550 + 75HSA 2.2 непроникну для водяної пари конструкцію F = 445HSD, низу взуття. де h в мм, F в мН. Розтягнення і міцність на розрив Сфера застосування Випробування на розтягнення і міцність на роЧерез різне розрізнення обох способів визназрив проводилися відповідно до DIN EN ISO чення твердості по шкалі Шора в різних діапазонах 13934-1 (04/1999). При цьому були взяті 3 зразки твердості доцільно випробовувати матеріали з замість 5 для кожного напрямку. Відстань між затвердістю по шкалі Шора А більше за 80 по шкалі тискними губками становила 100 м для кожного D, а матеріали з твердістю по шкалі Шора D мензразка. ше 30 - по шкалі А. Стирання Для визначення значень міцності на стирання, Твердість по шкалі Шора Застосування приведених в порівняльній таблиці, застосовуваШкала А М'яка гума, дуже м'які лися два методи вимірювання. З одного боку, пропластмаси водилися випробування за допомогою тесту на Шкала D Тверда гума, м'які терабразію Мартіндейла (в таблиці «Абразія на нажмопласти даку»), в якому відповідно до стандарту DIN EN ISO 124947-1; -2 (04/1999) підлягаючий випробуВизначення ванню зразок треться об наждачний папір. При Стабілізуючий взуття матеріал цьому були допущені три відхилення від стандарМатеріал, який забезпечує черевику і, відповіту: по-перше, в тримач зразка затискали наждачдно, частинам, що є в черевику, і матеріалам, таний папір з розміром зерна 180, а також стандартким як верхній матеріал, підошва, мембрана, мений пінопласт. По-друге, на випробувальному ханічний захист і опір деформації, а також від столі затискали стандартну повсть, а також зразок, проникнення зовнішніх предметів/сторонніх що випробовується. По-третє, зразок перевіряли тіл/об'єктів, наприклад, через підошву, при зберечерез кожні 700 проходів і замінювали наждачний женні великої величини транспортування водяної папір. З іншого боку, визначали стійкість на стипари, тобто високого кліматичного комфорту в рання для мокрих зразків (в таблиці «Абразія мокчеревику. Механічний захист і опір деформації ра») відповідно до стандарту DIN EN ISO 124947основуються в основному на невеликому розтяг1; -2; -4; з відхиленням від стандарту в тому, що ненні стабілізуючого взуття матеріалу. випробувальний стіл зі стандартною повстю і стаВолокнистий композиційний матеріал ндартною вовною насичували дистильованою воРодове поняття для з'єднання волокон будьдою кожні 12800 проходів. якого виду. Сюди попадають шкіра, ватки, що При випробуваннях на абразію виконували рускладаються з металевих волокон, або сплетення, хи тертя відповідно до фігур Ліссажу. Фігури Ліспри необхідності також в суміші з текстильними сажу представляють періодично повторюване заволокнами, а також пряжа і виготовлені з пряжі гальне зображення при відповідному виборі текстилі (плоскі утворення). співвідношень частот, що беруть участь, яке склаВолокнистий композиційний матеріал повинен дається із зміщених відносно одна одної окремих мати щонайменше два волокнистих компоненти. фігур. Проходження через одну з цих окремих фіЦі компоненти можуть бути волокнами (наприклад, гур в зв'язку з випробуванням на стирання називаштапельними волокнами), нитками, волокнистими ється одним проходом. Для всіх матеріалів 1-5 елементами, пряжею, шнуром і т. п. Кожний воловимірювали, після якого числа проходів у відповідкнистий компонент складається або з одного маному матеріалі утворюються діри, тобто відповідтеріалу, або містить щонайменше дві частини з ний матеріал протирається наскрізь. У порівняльрізних матеріалів, при цьому одна волокниста часній таблиці вказані для кожного матеріалу два тина плавиться/розм'якшується при більш низькій числа проходів, які отримані для одного і того ж температурі, ніж інша волокниста частина (Вісо). матеріалу в двох випробуваннях на стирання. Такі волокна типу Вісо можуть мати структуру з Твердість осердям і оболонкою, в цьому випадку волокниста 47 93544 48 частина осердя оточена волокнистою частиною нистий компонент закладається або, відповідно, оболонки, структуру «сторона до сторони» або вплітається в розм'якшені частини. структуру «острів в морі». Такі процеси і машини Перший діапазон температур розм'якшення для них пропонує фірма «Rieter Ingolstadt», Німечпершого волокнистого компонента лежить вище чина і/або фірма «Schalfhorst», м. Менхенгладбах, другого діапазону температур розм'якшення другоНімеччина. го волокнистого компонента або, відповідно, другої Волокна можуть бути просто скрученими, баволокнистої частини другого волокнистого компогатонитковими або множиною розірваних волокон нента. Нижня межа першого діапазону температур зі скрученими один з одним розпущеними кінцями. розм'якшення може лежати нижче верхньої межі Волокнисті компоненти можуть бути розподідругого діапазону температур розм'якшення. лені рівномірно або нерівномірно у волокнистому Температура склеюючого розм'якшення композиційному матеріалі. Температура, при якій відбувається розм'якВесь волокнистий композиційний матеріал пошення другого волокнистого компонента або друвинен бути стабільним при температурі щонаймегої волокнистої частини, при якому матеріал набунше 180°С. ває склеюючої властивості, так що щонайменше Одноманітна і гладка поверхня щонайменше частина волокон другого волокнистого компонента на одній стороні волокнистого компонента досягатермічно зміцнюються одне з одним за рахунок ється за допомогою температури і тиску. Ця гладсклеювання настільки, що відбувається стабілізука поверхня повернена вниз до підлоги, землі або юче зміцнення волокнистого композиційного матеґрунту, за рахунок чого досягається краще відскаріалу, перевищуюче зміцнення, яке отримують у кування або більш просте відштовхування від главолокнистому композиційному матеріаліз тими ж дкої поверхні частинок/сторонніх тіл. матеріалами для обох волокнистих компонентів за Властивості поверхні і, відповідно, всієї струкдопомогою чисто механічного зміцнення, напритури волокнистого компонента і, відповідно, стабіклад, зміцнення за допомогою голкопроколювання лізуючого взуття матеріалу залежать від вибраних волокнистого композиційного матеріалу. Темпераволокон, температури і тиску і періоду часу, протятуру склеюючого розм'якшення можна також вибигом якого волокнистий композиційний матеріал рати так, що розм'якшення волокон другого волокпіддається впливу температури і тиску. нистого компонента відбувається в такій мірі, що Нетканий матеріал забезпечується склеювання одне з одним не тільУ цьому випадку волокна укладають на трански волокон другого волокнистого компонента, але портувальну стрічку і переплутують. також додаткове часткове або повне обволікання Полотно окремих місць волокон першого волокнистого комКонструкція у вигляді риболовецької сітки або понента розм'якшеним матеріалом волокон другорешета з волокон. ДИВ. ЕР 1294656 (Dupont). го волокнистого компонента, тобто часткове або Повсть повне закладання цих місць волокон першого воШерстяні волокна, які розкриті і зчеплені за локнистого компонента в матеріал волокон другого рахунок механічного впливу. волокнистого компонента, так що виникає відповіТканина дно високе стабілізуюче зміцнення волокнистого Виготовлене з основними і уточними нитками композиційного матеріалу. плоске утворення. Температурна стабільність Тканина і трикотаж Якщо стабілізуючий пристрій приливають, то Створене з петель плоске утворення. стабілізуючий взуття матеріал повинен бути стабіТемпература плавлення льним при температурі лиття. Те ж справедливе Температурою плавлення є температура, при для приливання (при температурі близько 170якій волокнистий компонент або волокниста час180°С) або, відповідно, привулканізації підошви. тина стає рідкою. Під температурою плавлення в Якщо стабілізуючий пристрій приливають, то стасфері полімерних і, відповідно, волокнистих струкбілізуючий взуття матеріал повинен мати таку тур розуміється вузький діапазон температур, в структуру, що стабілізуючий пристрій може щоякому кристалічні зони полімерної і, відповідно, найменше проникати в структуру стабілізуючого волокнистої структури плавляться і полімер перевзуття матеріалу і, відповідно, при необхідності ходить в рідкий стан. Він лежить вище за діапазон проникати через неї. температур розм'якшення і є істотною характерисФункціональний шар/мембрана тикою частково кристалічних полімерів. Плавлення Функціональний шар дна халяви і при необхідозначає зміну агрегатного стану волокон або, відності функціональний шар халяви можуть бути повідно, частини волокон при характеристичній утворені за допомогою не проникного для води, температурі з твердого у в'язкий/текучий. проникного для водяної пари покриття або з допоДіапазон температур розм'якшення могою не проникної для води, проникної для водяДругий волокнистий компонент або, відповідної пари мембрани, яка може бути мікропористою но, друга волокниста частина повинна ставати мембраною або ж не мембраною, яка має пор. У м'якою/пластичною, але не рідкою. Тобто, застоодному варіанті виконання винаходу мембрана совувана температура розм'якшення лежить нижмістить витягнутий політетрафторуретан (ePTFE). че за температуру плавлення, при якій компонент Придатними матеріалами для непроникного або частина розтікається. Волокнистий компонент для води, проникного для водяної пари функціоабо його частини переважно розм'якшуються так, нального шару є, зокрема поліуретан, поліпропіщо більш стабільний відносно температури волоклен і складний поліефір, включаючи складний ефір простого поліефіру і їх шаруваті матеріали, 49 93544 50 які описані в US-A-4725418 і US-A-4493870. Однак Взуття, що складається з взуттєвого підошовособливо переважним є витягнутий мікропористий ного вузла і закритої верхньої частини (халяви). політетрафторетилен (ePTFE), як описано, наприНиз взуття Низ взуття охоплює всі шари під клад, в US-A-3953566, а також US-A-4187390, і ногою. витягнутий політетрафторетилен, який забезпечеТермічне активування ний гідрофільним просочуючим засобом і/або гідТермічне активування відбувається внаслідок рофільними шарами, див., наприклад, US-Aвпливу на волокнистий композиційний матеріал 4194041. Під мікропористим функціональним шаенергією, яка приводить до підвищення темпераром розуміється функціональний шар, середня тури матеріалу до діапазону температур розм'яквеличина поір якого складає між приблизно 0,2 шення. мкм і приблизно 0,3 мкм. Проникний для води взуттєвий підошовний вуВеличину пор можна вимірювати за допомозол гою приладу Coulter Porometer™, який виготовляВипробовується взуттєвий підошовний вузол ється фірмою «Coulter Electronics, Inc.», м. Хайаза допомогою відцентрового пристрою вказаного в ліа, Флорида, США. US-A-5329807 виду. Перед випробуванням необБар'єрний модуль хідно забезпечити проникність для води можливо Бар'єрний модуль утворений за допомогою присутнього функціонального шару дна халяви. стабілізуючого взуття матеріалу і при необхідності Взуттєвий підошовний вузол вважається проникза допомогою стабілізуючого пристрою у вигляді ним для води, коли не витримується це випробущонайменше однієї перемички і/або рами. Бар'єрвання. При необхідності випробування проводять ний модуль може бути попередньо виготовленим із забарвленою рідиною для маркування шляху елементом. рідини через взуттєвий підошовний вузол. Взуттєвий підошовний вузол Шаруватий матеріал Взуттєвий підошовний вузол складається зі Шаруватий матеріал є з'єднанням з не пронистабілізуючого взуття матеріалу і щонайменше кного для води, проникного для водяної пари фунодного стабілізуючого пристрою і/або щонайменкціонального шару щонайменше з одним текстише однієї зовнішньої підошви, а також при необльним шаром. Щонайменше один текстильний хідності інших шарів підошви, при цьому стабілішар, який називається також підкладкою, служить зуючий взуття матеріал закриває проріз, який головним чином для захисту функціонального шапроходить через товщину взуттєвого підошовного ру під час його обробки. У цьому випадку є двошавузла. ровий шаруватий матеріал. Тришаровий шаруваПроріз тий матеріал складається з не проникного для Проріз є зоною взуттєвого підошовного вузла, води, проникного для водяної пари функціональчерез яку можливе транспортування водяної пари. ного шару, який закладений між двома текстильЗовнішня підошва і взуттєвий підошовний вузол ними шарами, при цьому між цими шарами точкомають відповідні крізні прорізи, які спільно утвово нанесений клей. рюють проріз через всю товщину взуттєвого підоВодонепроникний функціональний шовного вузла. Таким чином, проріз утворюється шар/бар'єрний модуль поверхнями розрізу обох крізних прорізів. МожлиФункціональний шар, включаючи, при необхідво наявні перемички розташовані всередині периності, передбачені на функціональному шарі шви, ферійної кромки відповідного прорізу і не створювважається водонепроникним, коли він забезпечує ють обмеження прорізу. Площа прорізу вхідний тиск води, який дорівнює щонайменше 1 х визначається за винятком площі всіх перетинаю104 Па. чих його перемичок, оскільки поверхня перемички Верхня сторона взуттєвого підошовного вузла блокує транспортування водяної пари і тим самим Під верхньою стороною взуттєвого підошовноне є площею прорізу. го вузла розуміється поверхня взуттєвого підошоСтабілізуючий пристрій вного вузла, яка лежить навпроти дна халяви. Стабілізуючий пристрій діє як додаткова стабіЗовнішня підошва лізація стабілізуючого взуття матеріалу, виконаний Зовнішня підошва (підметка) є частиною взуті розташований на стабілізуючому взуття матеріалі тєвого підошовного вузла, яка стикається з опортак, що проникність для водяної пари стабілізуюною поверхнею (підлогою, ґрунтом), відповідно, чого взуття матеріалу якщо взагалі зменшується, забезпечує основний контакт з опорною поверхто лише незначно. Це досягається тим, що лише нею (підлогою, ґрунтом). невелика поверхня стабілізуючого взуття матеріаПерелік позицій лу покривається стабілізуючим взуття матеріалом. 1 Волокнистий композиційний матеріал Стабілізуючий пристрій переважно повернений 2 Перший волокнистий компонент вниз до ґрунту. Стабілізуючий пристрій виконує 3 Другий волокнистий компонент передусім не захисну функцію, а служить для ста4 Осердя білізації. 5 Оболонка Проріз стабілізуючого пристрою 6 З'єднання Щонайменше один проріз стабілізуючого при21 Взуттєвий підошовний вузол строю обмежений щонайменше його однією ра23 Зовнішня підошва мою. Площа прорізу визначається за винятком всіх 25 Стабілізуючий взуття пристрій перетинаючих його перемичок. 27 Проріз зовнішньої підошви Черевик 29 Проріз стабілізуючого пристрою 31 Проріз 51 93544 52 33 Стабілізуючий взуття матеріал 129b Зона передньої частини стопи 33а Стабілізуючий взуття матеріал 129с Зона передньої частини стопи 33b Стабілізуючий взуття матеріал 131 Виступи 33с Стабілізуючий взуття матеріал 133 Заглиблення 33d Стабілізуючий взуття матеріал 135 Прорізи стабілізуючого пристрою: 35 Бар'єрний модуль 135а Зона середньої частини стопи 37 Стабілізуюча перемичка 135b Зона передньої частини стопи 37а Окрема перемичка 135с Зона передньої частини стопи 37b Окрема перемичка 135d Зона передньої частини стопи 37с Окрема перемичка 137 Стабілізуюча решітка: 37d Стабілізуюча решітка 137а Зона середньої частини стопи 39 Клей 137b Зона передньої частини стопи 43 Кругова поверхня 137с Зона передньої частини стопи 101 Черевик 137d Зона передньої частини стопи 103 Халява 139 З'єднувальний елемент 105 Взуттєвий підошовний вузол 141 Бічне крило 107 Зона передньої частини стопи 143 Крилові частини стабілізуючого пристрою 109 Зона середньої частини стопи 145 Стабілізуюче ребро 111 Зона п'ятки 147 Рама стабілізуючого пристрою 113 Проріз для введення ноги 150 Опорний виступ 115 Дно халяви 151 Опорний елемент 117 Зовнішня підошва, що складається з декі153 Робоча поверхня лькох частин 211 Шар верхнього матеріалу 117а Зона п'ятки складеної зовнішньої підошви 213 Підкладковий шар 117b Зона подушечок стопи складеної зовніш214 Текстильний шар ньої підошви 215 Функціональний шар халяви 117с Зона пальців складеної зовнішньої пі216 Шаруватий матеріал функціонального шадошви ру халяви 119 Стабілізуючий пристрій 217 Верхній кінець халяви 119а Зона п'ятки 219 Повернена до підошви кінцева зона халя119b Зона передньої частини стопи ви 119с Зона середньої частини стопи 221 Дно халяви 121 Демпфіруюча підошву частина 233 Монтажна підошва халяви 121а Зона п'ятки демпфіруючої підошву час235 Розгорнений шов тини 237 Шаруватий матеріал функціонального ша121b Зона середньої частини стопи демпфіру дна халяви руючої підошву частини 238 Повернений до підошви кінець шару верх123 Прорізи зовнішньої підошви: нього матеріалу 123а Зона п'ятки 239 Повернений до підошви кінець функціона123b Зона передньої частини стопи льного шару халяви 123с Зона середньої частини стопи 241 Сітчаста стрічка 125 Крізний проріз в зоні 119а п'ятки стабілі243 Перший шов зуючого пристрою 244 Текстильний шар 127 Прорізи демпфіруючої підошву частини: 245 Периферійна зона 127а Зона п'ятки 246 Текстильна підкладка 127b Зона передньої частини стопи 247 Мембрана 127с Зона середньої частини стопи 248 Ущільнювальний матеріал 129 Обмежувальна кромка стабілізуючого 249 Затяжний клей взуття пристрою: 250 Кріпильний клей 129а Зона середньої частини стопи 260 Матеріал для відливання підошви 53 93544 54 55 93544 56 57 93544 58 59 93544 60
