Щабель канатної драбини

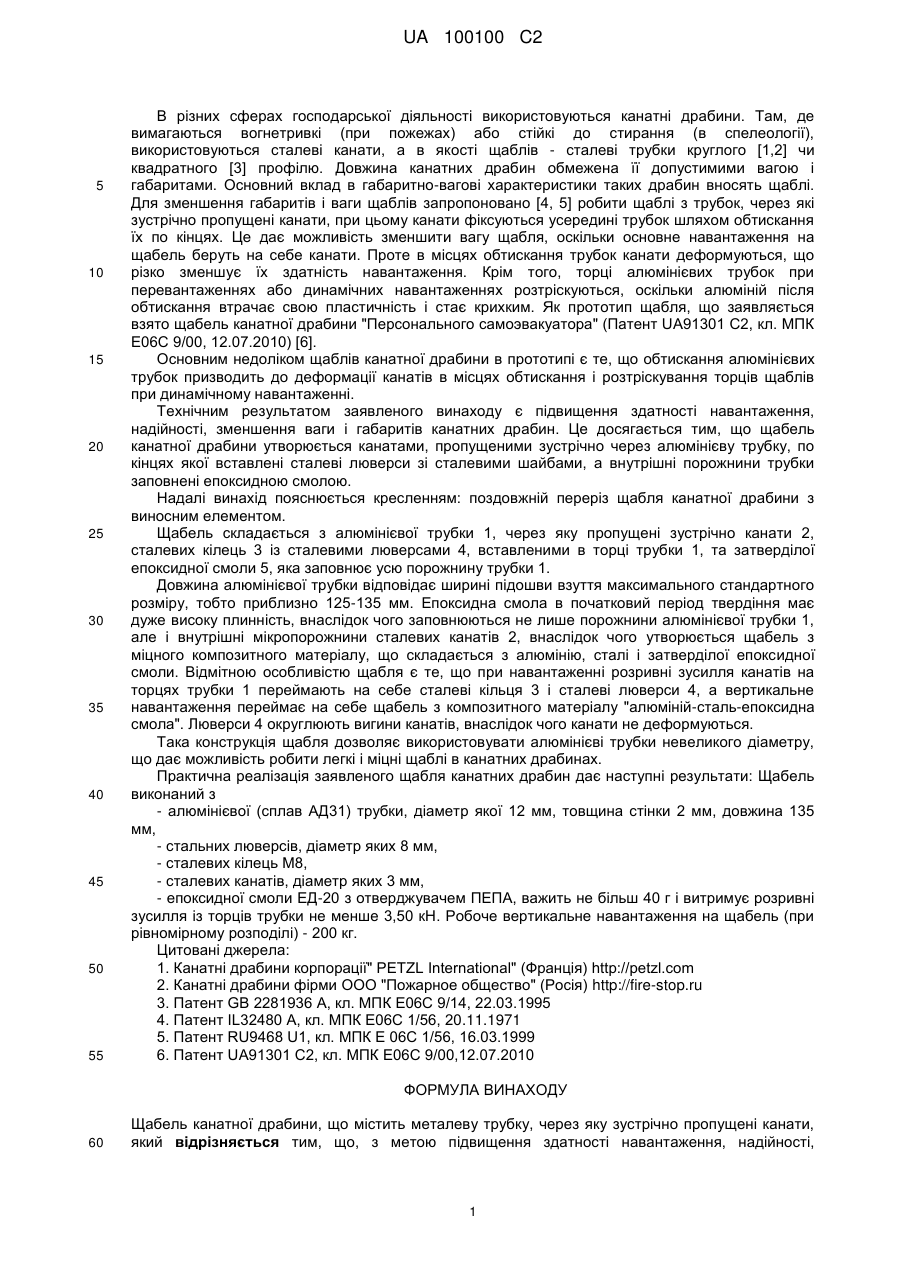

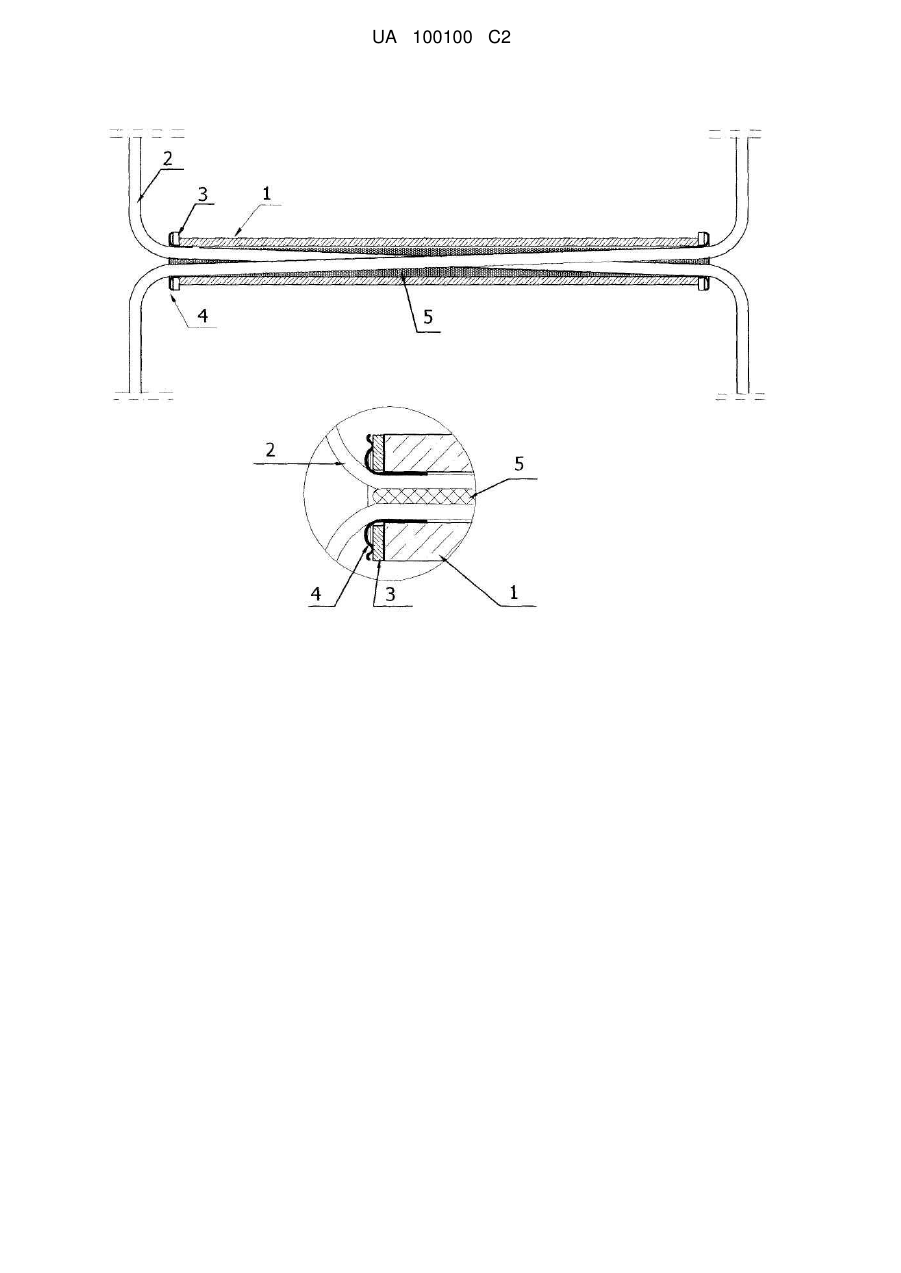

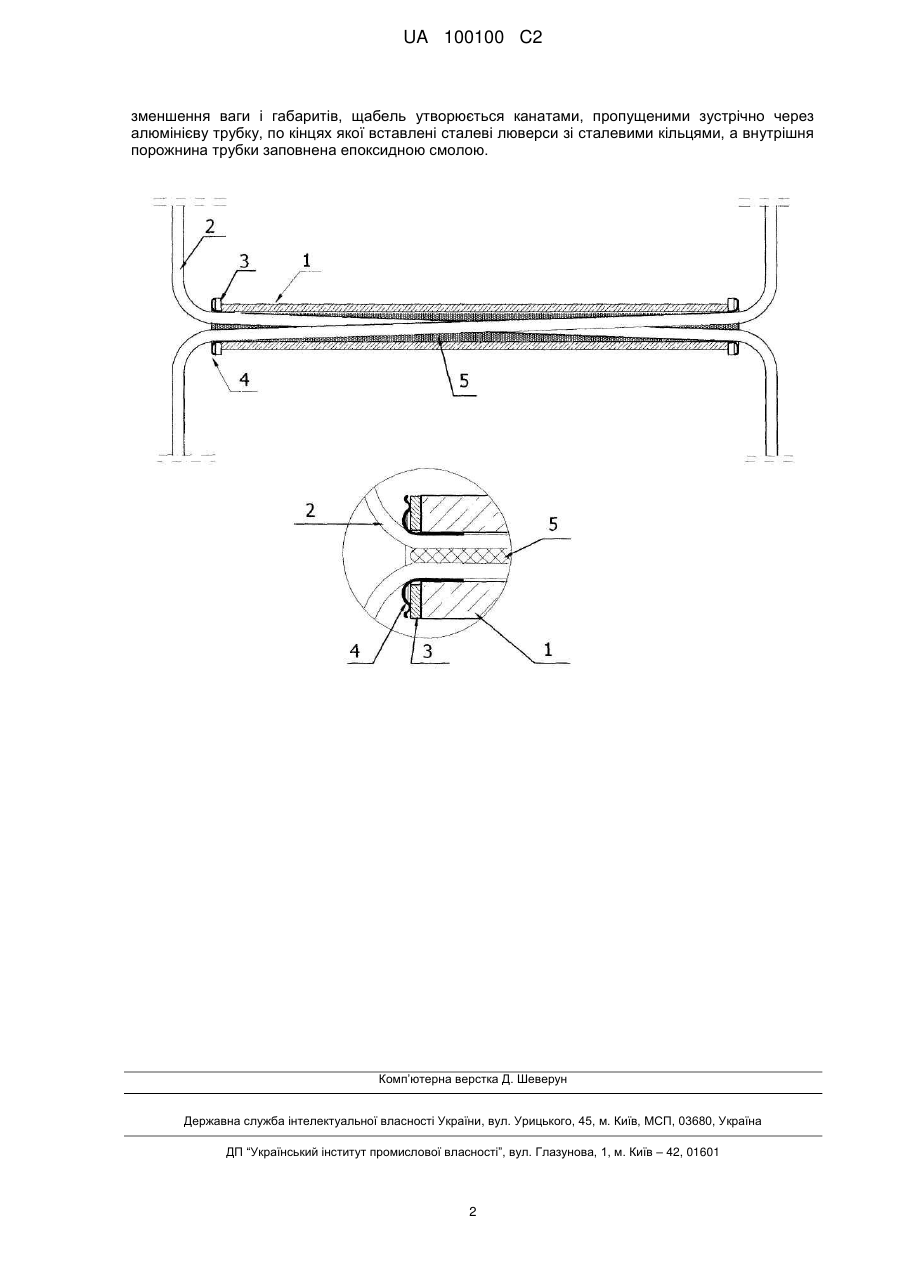

Реферат: Винахід належить до конструювання та експлуатації канатних драбин, які використовуються для спуску або підіймання людей. Технічним результатом заявленого винаходу є підвищення здатності навантаження, надійності, зменшення ваги і габаритів канатних драбин. Це досягається тим, що щабель канатної драбини утворюється канатами, пропущеними зустрічно через алюмінієву трубку, по кінцях якої вставлені сталеві люверси із сталевими кільцями, а внутрішня порожнина трубки заповнена епоксидною смолою. UA 100100 C2 (12) UA 100100 C2 UA 100100 C2 5 10 15 20 25 30 35 40 45 50 55 В різних сферах господарської діяльності використовуються канатні драбини. Там, де вимагаються вогнетривкі (при пожежах) або стійкі до стирання (в спелеології), використовуються сталеві канати, а в якості щаблів - сталеві трубки круглого [1,2] чи квадратного [3] профілю. Довжина канатних драбин обмежена її допустимими вагою і габаритами. Основний вклад в габаритно-вагові характеристики таких драбин вносять щаблі. Для зменшення габаритів і ваги щаблів запропоновано [4, 5] робити щаблі з трубок, через які зустрічно пропущені канати, при цьому канати фіксуються усередині трубок шляхом обтискання їх по кінцях. Це дає можливість зменшити вагу щабля, оскільки основне навантаження на щабель беруть на себе канати. Проте в місцях обтискання трубок канати деформуються, що різко зменшує їх здатність навантаження. Крім того, торці алюмінієвих трубок при перевантаженнях або динамічних навантаженнях розтріскуються, оскільки алюміній після обтискання втрачає свою пластичність і стає крихким. Як прототип щабля, що заявляється взято щабель канатної драбини "Персонального самоэвакуатора" (Патент UA91301 С2, кл. МПК Е06С 9/00, 12.07.2010) [6]. Основним недоліком щаблів канатної драбини в прототипі є те, що обтискання алюмінієвих трубок призводить до деформації канатів в місцях обтискання і розтріскування торців щаблів при динамічному навантаженні. Технічним результатом заявленого винаходу є підвищення здатності навантаження, надійності, зменшення ваги і габаритів канатних драбин. Це досягається тим, що щабель канатної драбини утворюється канатами, пропущеними зустрічно через алюмінієву трубку, по кінцях якої вставлені сталеві люверси зі сталевими шайбами, а внутрішні порожнини трубки заповнені епоксидною смолою. Надалі винахід пояснюється кресленням: поздовжній переріз щабля канатної драбини з виносним елементом. Щабель складається з алюмінієвої трубки 1, через яку пропущені зустрічно канати 2, сталевих кілець 3 із сталевими люверсами 4, вставленими в торці трубки 1, та затверділої епоксидної смоли 5, яка заповнює усю порожнину трубки 1. Довжина алюмінієвої трубки відповідає ширині підошви взуття максимального стандартного розміру, тобто приблизно 125-135 мм. Епоксидна смола в початковий період твердіння має дуже високу плинність, внаслідок чого заповнюються не лише порожнини алюмінієвої трубки 1, але і внутрішні мікропорожнини сталевих канатів 2, внаслідок чого утворюється щабель з міцного композитного матеріалу, що складається з алюмінію, сталі і затверділої епоксидної смоли. Відмітною особливістю щабля є те, що при навантаженні розривні зусилля канатів на торцях трубки 1 переймають на себе сталеві кільця 3 і сталеві люверси 4, а вертикальне навантаження переймає на себе щабель з композитного матеріалу "алюміній-сталь-епоксидна смола". Люверси 4 округлюють вигини канатів, внаслідок чого канати не деформуються. Така конструкція щабля дозволяє використовувати алюмінієві трубки невеликого діаметру, що дає можливість робити легкі і міцні щаблі в канатних драбинах. Практична реалізація заявленого щабля канатних драбин дає наступні результати: Щабель виконаний з - алюмінієвої (сплав АД31) трубки, діаметр якої 12 мм, товщина стінки 2 мм, довжина 135 мм, - стальних люверсів, діаметр яких 8 мм, - сталевих кілець М8, - сталевих канатів, діаметр яких 3 мм, - епоксидної смоли ЕД-20 з отверджувачем ПЕПА, важить не більш 40 г і витримує розривні зусилля із торців трубки не менше 3,50 кН. Робоче вертикальне навантаження на щабель (при рівномірному розподілі) - 200 кг. Цитовані джерела: 1. Канатні драбини корпорації" PETZL International" (Франція) http://petzl.com 2. Канатні драбини фірми ООО "Пожарное общество" (Росія) http://fire-stop.ru 3. Патент GB 2281936 А, кл. МПК Е06С 9/14, 22.03.1995 4. Патент IL32480 А, кл. МПК Е06С 1/56, 20.11.1971 5. Патент RU9468 U1, кл. МПК Ε 06С 1/56, 16.03.1999 6. Патент UA91301 С2, кл. МПК Е06С 9/00,12.07.2010 ФОРМУЛА ВИНАХОДУ 60 Щабель канатної драбини, що містить металеву трубку, через яку зустрічно пропущені канати, який відрізняється тим, що, з метою підвищення здатності навантаження, надійності, 1 UA 100100 C2 зменшення ваги і габаритів, щабель утворюється канатами, пропущеними зустрічно через алюмінієву трубку, по кінцях якої вставлені сталеві люверси зі сталевими кільцями, а внутрішня порожнина трубки заповнена епоксидною смолою. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
