Знімний зубний протез з металевим базисом

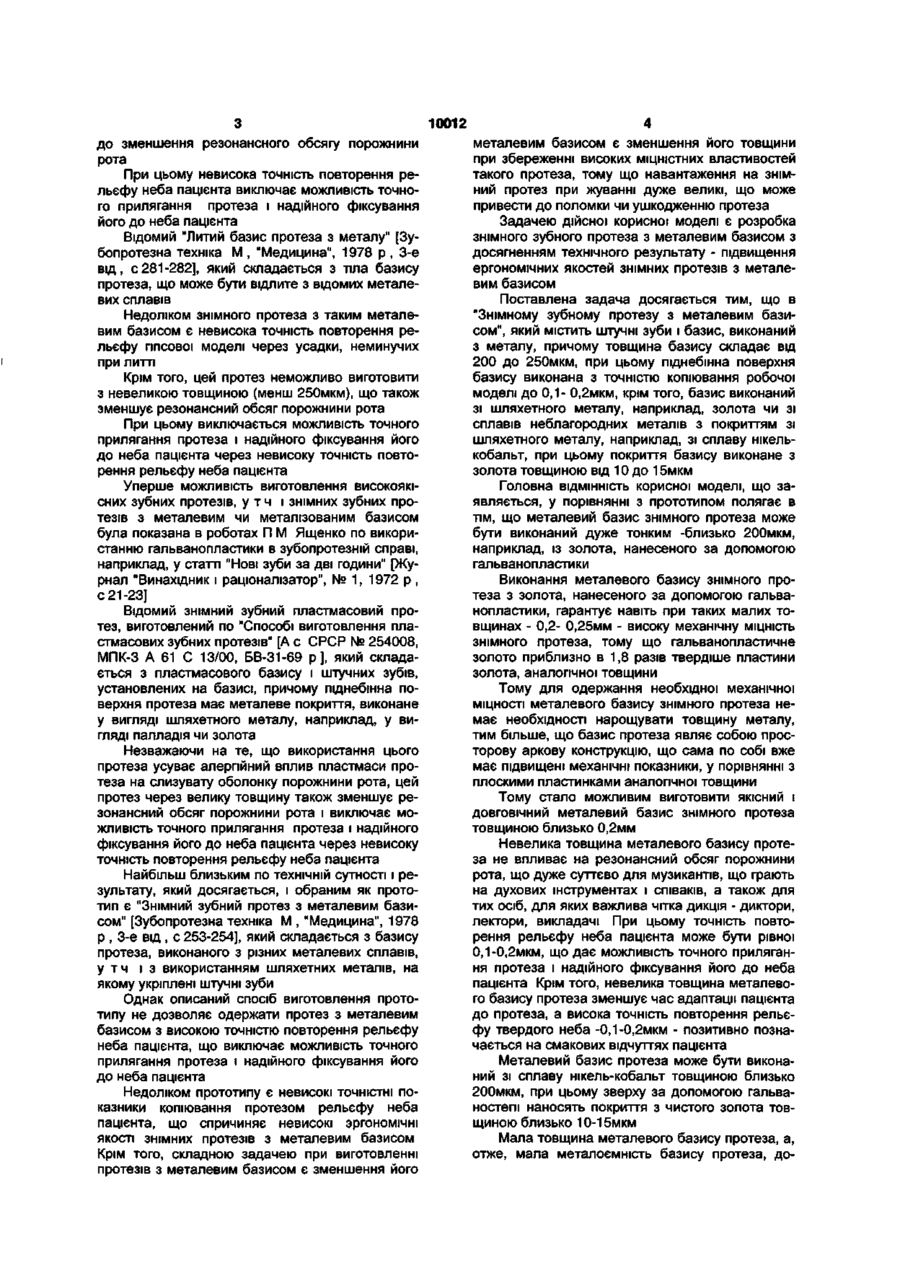

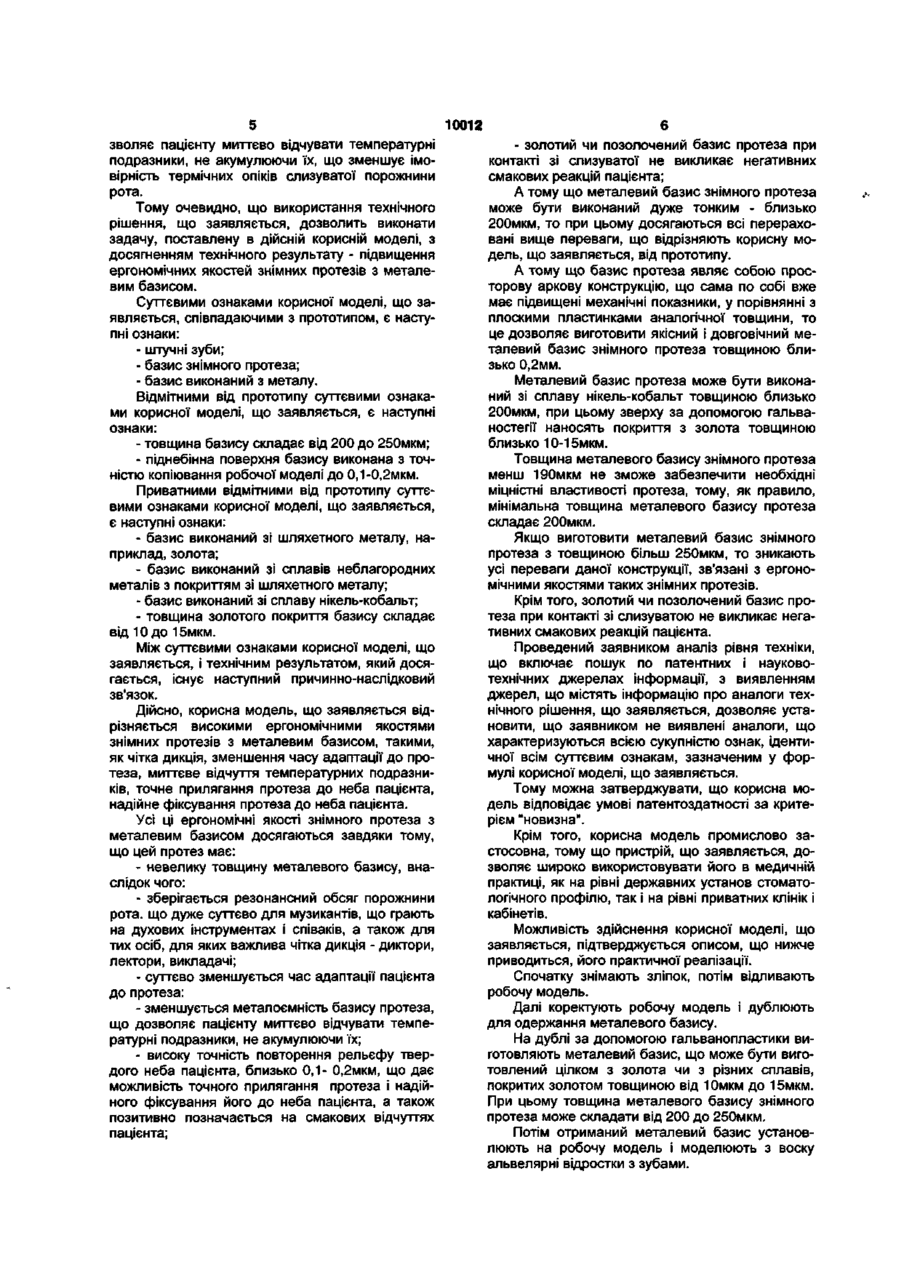

1. Знімний зубний протез з металевим базисом, що містить штучні зуби і металевий базис, який відрізняється тим, що товщина базису складає від 200 до 250 мкм, при цьому піднебінна по верхня базису виконана з точністю копіювання робочої моделі до 0,1-0,2 мкм. 2. Знімний зубний протез з металевим базисом за п.1, який відрізняється тим, що базис виконаний із золота. 3. Знімний зубний протез з металевим базисом за п.1, який відрізняється тим, що базис виконаний з металевих сплавів з покриттям. 4. Знімний зубний протез з металевим базисом за пп.1 і 3, який відрізняється тим, що базис виконаний зі сплаву нікель-кобальт. 5. Знімний зубний протез з металевим базисом за пп.1 і 3, який відрізняється тим, що покриття базису виконане з золота, причому товщина золотого покриття складає від 10 до 15 мкм. Корисна модель відноситься до медицини, а саме до ортопедичної стоматології, зокрема до знімних протезів з металевим базисом. Відомий "Знімний зубний протез" [Авт.св. СРСР № 1722485, МПК-5 А 61 С 13/00, БВ-12-92 p.], який складається з пластмасового базису, штучних ситалловых зубів, розміщених у базисі, при цьому зуби мають засобу фіксації в базисі протеза, крім того, зуби виконані монолітне з'єднаними між собою, а засіб їхньої фіксації виконано у вигляді подовжнього паза, що проходить через усі зуби і має в поперечному перерізі форму трапеції, більша підстава якого звернене убік жувальної поверхні зубів, і у вигляді зовнішніх прорізів, виконаних на бічних поверхнях зубів. Недоліком відомого протеза є алергійний вплив пластмасового базису на слизувату оболонку порожнини рота. Крім того, ще одним недоліком відомого протеза є виготовлення базису з пластмаси, при цьому його товщина повинна бути більш 1,5-1,9мм для забезпечення необхідної механічної міцності протеза. Однак така товщина пластмасового базису протеза зменшує резонансний обсяг порожнини рота, що дуже суттєво для музикантів, що грають на духових інструментах і співаків, а також для тих осіб, для яких важлива чітка дикція - диктори, лектори, викладачі. При цьому невисока точність повторення рельєфу неба пацієнта виключає можливість точного прилягання протеза і надійного фіксування його до неба пацієнта. Для зменшення алергійного впливу пластмасового базису на слизувату оболонку порожнини рота використовують різні речовини, що наносять на піднебінну поверхню базису протеза чи вводять у пластмасу, як, наприклад, у "Складі для виготовлення базисів зубних протезів" [Авт.св. СРСР № 2001602, МПК-5 А 61 С 13/00, БВ-39-4093 p.] з акрилових пластмас на основі поліметилметакрилату і метилметакрилату, що додатково містить склареол. Однак цим базисам пластмасових протезів присущи інші недоліки, зазначені вище для технічного рішення по авт.св. СРСР № 1722485. Відомий "Знімний протез" [Авт.св. СРСР № 341482, МПК-3 А 61 С 13/00, БВ-19-72 p.], яки містить штучні зуби з двошаровим базисом, що складається з твердого шару й амортизаційного шару, що виконаний з еластичної пластмаси і розміщений між зубами і твердим шаром базису. Недоліком відомого протеза є велика товщина двошарового базису протеза, що приводить CM о> 10012 до зменшення резонансного обсягу порожнини рота При цьому невисока точність повторення рельєфу неба пацієнта виключає можливість точного прилягання протеза і надійного фіксування його до неба пацієнта Відомий "ЛИТИЙ базис протеза з металу" [Зубопротезна техніка М , "Медицина", 1978 р , 3-е від, с281-282], який складається з тіла базису протеза, що може бути відлите з відомих металевих сплавів Недоліком знімного протеза з таким металевим базисом є невисока точність повторення рельєфу гіпсової моделі через усадки, неминучих при литті Крім того, цей протез неможливо виготовити з невеликою товщиною (менш 250мкм), що також зменшує резонансний обсяг порожнини рота При цьому виключається можливість точного прилягання протеза і надійного фіксування його до неба пацієнта через невисоку точність повторення рельєфу неба пацієнта Уперше можливість виготовлення високоякісних зубних протезів, у т ч і знімних зубних протезів з металевим чи металізованим базисом була показана в роботах П М Ященко по використанню гальванопластики в зубопротезній справі, наприклад, у статті "Нові зуби за дві години" [Журнал "Винахідник і раціоналізатор", № 1, 1972 р , с 21-23] Відомий ЗНІМНИЙ зубний пластмасовий протез, виготовлений по "Способі виготовлення пластмасових зубних протезів" [А с СРСР № 254008, МПК-3 А 61 С 13/00, БВ-31-69 р ], який складається з пластмасового базису і штучних зубів, установлених на базисі, причому піднебінна поверхня протеза має металеве покриття, виконане у вигляді шляхетного металу, наприклад, у вигляді палладія чи золота Незважаючи на те, що використання цього протеза усуває алерпйний вплив пластмаси протеза на слизувату оболонку порожнини рота, цей протез через велику товщину також зменшує резонансний обсяг порожнини рота і виключає можливість точного прилягання протеза і надійного фіксування його до неба пацієнта через невисоку точність повторення рельєфу неба пацієнта Найбільш близьким по технічній сутності і результату, який досягається, і обраним як прототип є "Знімний зубний протез з металевим базисом" [Зубопротезна техніка М , "Медицина", 1978 р , 3-е від , с 253-254], який складається з базису протеза, виконаного з різних металевих сплавів, у т ч і з використанням шляхетних металів, на якому укріплені штучні зуби Однак описаний спосіб виготовлення прототипу не дозволяє одержати протез з металевим базисом з високою точністю повторення рельєфу неба пацієнта, що виключає можливість точного прилягання протеза і надійного фіксування його до неба пацієнта Недоліком прототипу є невисокі ТОЧНІСТНІ показники копіювання протезом рельєфу неба пацієнта, що спричиняє невисокі зргономічні якості знімних протезів з металевим базисом Крім того, складною задачею при виготовленні протезів з металевим базисом є зменшення його металевим базисом є зменшення його товщини при збереженні високих МІЦНІСТНИХ властивостей такого протеза, тому що навантаження на знімний протез при жуванні дуже великі, що може привести до поломки чи ушкодженню протеза Задачею дійсної корисної моделі є розробка знімного зубного протеза з металевим базисом з досягненням технічного результату - підвищення ергономічних якостей знімних протезів з металевим базисом Поставлена задача досягається тим, що в "Знімному зубному протезу з металевим базисом", який містить штучні зуби і базис, виконаний з металу, причому товщина базису складає від 200 до 250мкм, при цьому піднебінна поверхня базису виконана з точністю копіювання робочої моделі до 0,1- 0,2мкм, крім того, базис виконаний зі шляхетного металу, наприклад, золота чи зі сплавів неблагородних металів з покриттям зі шляхетного металу, наприклад, зі сплаву нікелькобальт, при цьому покриття базису виконане з золота товщиною від 10 до 15мкм Головна ВІДМІННІСТЬ корисної моделі, що заявляється, у порівнянні з прототипом полягає в тім, що металевий базис знімного протеза може бути виконаний дуже тонким -близько 200мкм, наприклад, із золота, нанесеного за допомогою гальванопластики Виконання металевого базису знімного протеза з золота, нанесеного за допомогою гальванопластики, гарантує навіть при таких малих товщинах - 0,2- 0,25мм - високу механічну МІЦНІСТЬ ЗНІМНОГО протеза, тому що гальванопластичне золото приблизно в 1,8 разів твердіше пластини золота, аналогічної товщини Тому для одержання необхідної механічної МІЦНОСТІ металевого базису знімного протеза немає необхідності нарощувати товщину металу, тим більше, що базис протеза являє собою просторову аркову конструкцію, що сама по собі вже має підвищені механічні показники, у порівнянні з плоскими пластинками аналогічної товщини Тому стало можливим виготовити якісний і довговічний металевий базис знімного протеза товщиною близько 0,2мм Невелика товщина металевого базису протеза не впливає на резонансний обсяг порожнини рота, що дуже суттєво для музикантів, що грають на духових інструментах і співаків, а також для тих осіб, для яких важлива чітка дикція - диктори, лектори, викладачі При цьому точність повторення рельєфу неба пацієнта може бути рівної 0,1-0,2мкм, що дає можливість точного прилягання протеза і надійного фіксування його до неба пацієнта Крім того, невелика товщина металевого базису протеза зменшує час адаптації пацієнта до протеза, а висока точність повторення рельєфу твердого неба -0,1-0,2мкм - позитивно позначається на смакових відчуттях пацієнта Металевий базис протеза може бути виконаний зі сплаву нікель-кобальт товщиною близько 200мкм, при цьому зверху за допомогою гальваностегії наносять покриття з чистого золота товщиною близько 10-15МКМ Мала товщина металевого базису протеза, а, отже, мала металоємність базису протеза, до 10012 зволяє пацієнту миттєво відчувати температурні подразники, не акумулюючи їх, що зменшує імовірність термічних опіків слизуватої порожнини рота. Тому очевидно, що використання технічного рішення, що заявляється, дозволить виконати задачу, поставлену в дійсній корисній моделі, з досягненням технічного результату - підвищення ергономічних якостей знімних протезів з металевим базисом. Суттєвими ознаками корисної моделі, що заявляється, співпадаючими з прототипом, є наступні ознаки: - штучні зуби; - базис знімного протеза; - базис виконаний з металу. Відмітними від прототипу суттєвими ознаками корисної моделі, що заявляється, є наступні ознаки: - товщина базису складає від 200 до 250мкм; - піднебінна поверхня базису виконана з точністю копіювання робочої моделі до 0,1-0,2мкм. Приватними відмітними від прототипу суттєвими ознаками корисної моделі, що заявляється, є наступні ознаки: - базис виконаний зі шляхетного металу, наприклад, золота; - базис виконаний зі сплавів неблагородних металів з покриттям зі шляхетного металу; - базис виконаний зі сплаву нікель-кобальт; - товщина золотого покриття базису складає від 10 до 15мкм. Між суттєвими ознаками корисної моделі, що заявляється, і технічним результатом, який досягається, існує наступний причинно-наслідковий зв'язок. Дійсно, корисна модель, що заявляється відрізняється високими ергономічними якостями знімних протезів з металевим базисом, такими, як чітка дикція, зменшення часу адаптації до протеза, миттєве відчуття температурних подразників, точне прилягання протеза до неба пацієнта, надійне фіксування протеза до неба пацієнта. Усі ці ергономічні якості знімного протеза з металевим базисом досягаються завдяки тому, що цей протез має: - невелику товщину металевого базису, внаслідок чого: - зберігається резонансний обсяг порожнини рота, що дуже суттєво для музикантів, що грають на духових інструментах і співаків, а також для тих осіб, для яких важлива чітка дикція - диктори, лектори, викладачі; - суттєво зменшується час адаптації пацієнта до протеза: - зменшується металоємність базису протеза, що дозволяє пацієнту миттєво відчувати температурні подразники, не акумулюючи їх; - високу точність повторення рельєфу твердого неба пацієнта, близько 0,1- 0,2мкм, що дає можливість точного прилягання протеза і надійного фіксування його до неба пацієнта, а також позитивно позначається на смакових відчуттях пацієнта; 6 - золотий чи позолочений базис протеза при контакті зі слизуватої не викликає негативних смакових реакцій пацієнта; А тому що металевий базис знімного протеза може бути виконаний дуже тонким - близько 200мкм, то при цьому досягаються всі перераховані вище переваги, що відрізняють корисну модель, що заявляється, від прототипу. А тому що базис протеза являє собою просторову аркову конструкцію, що сама по собі вже має підвищені механічні показники, у порівнянні з плоскими пластинками аналогічної товщини, то це дозволяє виготовити якісний і довговічний металевий базис знімного протеза товщиною близько 0,2мм. Металевий базис протеза може бути виконаний зі сплаву нікель-кобальт товщиною близько 200мкм, при цьому зверху за допомогою гальваностегії наносять покриття з золота товщиною близько 10-15МКМ. Товщина металевого базису знімного протеза менш 190мкм не зможе забезпечити необхідні міцністні властивості протеза, тому, як правило, мінімальна товщина металевого базису протеза складає 200мкм. Якщо виготовити металевий базис знімного протеза з товщиною більш 250мкм, то зникають усі переваги даної конструкції, зв'язані з ергономічними якостями таких знімних протезів. Крім того, золотий чи позолочений базис протеза при контакті зі слизуватою не викликає негативних смакових реакцій пацієнта. Проведений заявником аналіз рівня техніки, що включає пошук по патентних і науковотехнічних джерелах інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, що заявляється, дозволяє установити, що заявником не виявлені аналоги, що характеризуються всією сукупністю ознак, ідентичної всім суттєвим ознакам, зазначеним у формулі корисної моделі, що заявляється. Тому можна затверджувати, що корисна модель відповідає умові патентоздатності за критерієм "новизна". Крім того, корисна модель промислово застосовна, тому що пристрій, що заявляється, дозволяє широко використовувати його в медичній практиці, як на рівні державних установ стоматологічного профілю, так і на рівні приватних клінік і кабінетів. Можливість здійснення корисної моделі, що заявляється, підтверджується описом, що нижче приводиться, його практичної реалізації. Спочатку знімають зліпок, потім відливають робочу модель. Далі коректують робочу модель і дублюють для одержання металевого базису. На дублі за допомогою гальванопластики виготовляють металевий базис, що може бути виготовлений цілком з золота чи з різних сплавів, покритих золотом товщиною від 10мкм до 15мкм. При цьому товщина металевого базису знімного протеза може складати від 200 до 250мкм. Потім отриманий металевий базис установлюють на робочу модель і моделюють з воску альвелярні відростки з зубами. 7 10012 8 Закінчують виготовлення знімного протеза за теза з металевим базисом - виконується з досягвідомою технологією. ненням технічного результату - підвищення ергоНа підставі усього вищевикладеного можна номічних якостей знімних протезів з металевим затверджувати, що задача, поставлена в дійсній базисом корисній моделі - розробка знімного зубного про Комп'ютерна верстка М. Мацало Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
