Пневмогідравлічний буфер

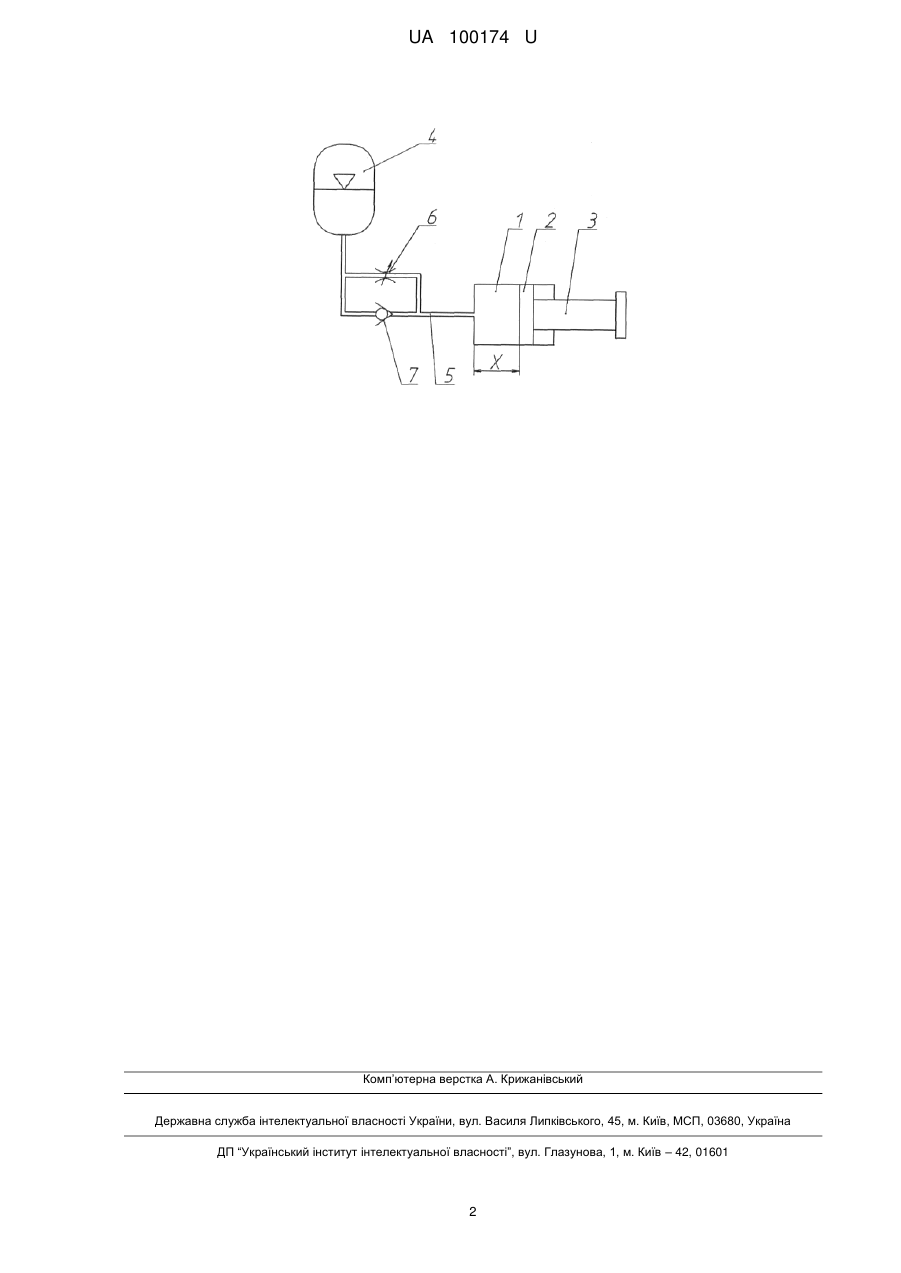

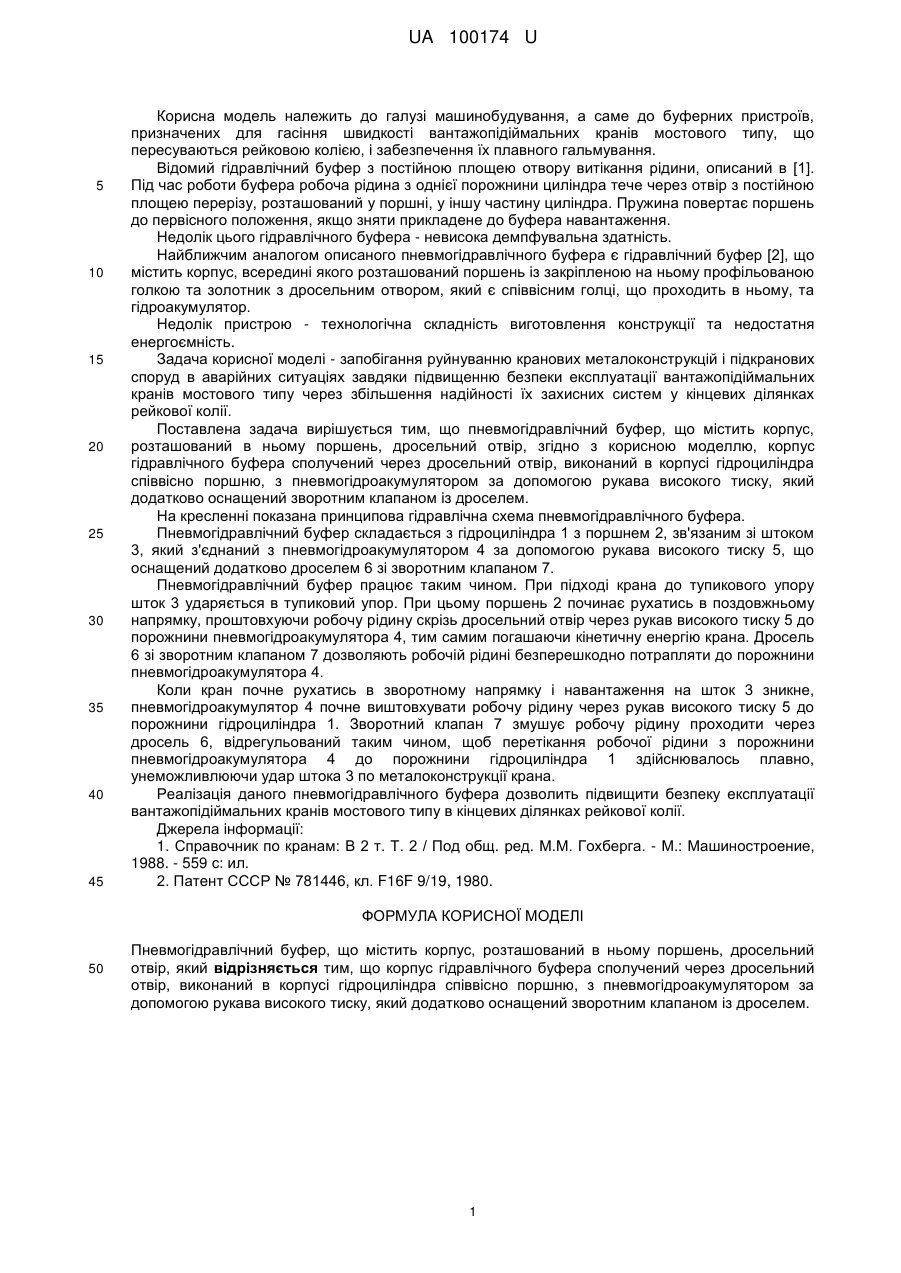

Реферат: Пневмогідравлічний буфер містить корпус, розташований в ньому поршень, дросельний отвір. Корпус гідравлічного буфера сполучений через дросельний отвір, виконаний в корпусі гідроциліндра співвісно поршню, з пневмогідроакумулятором за допомогою рукава високого тиску, який додатково оснащений зворотним клапаном із дроселем. UA 100174 U (54) ПНЕВМОГІДРАВЛІЧНИЙ БУФЕР UA 100174 U UA 100174 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування, а саме до буферних пристроїв, призначених для гасіння швидкості вантажопідіймальних кранів мостового типу, що пересуваються рейковою колією, і забезпечення їх плавного гальмування. Відомий гідравлічний буфер з постійною площею отвору витікання рідини, описаний в [1]. Під час роботи буфера робоча рідина з однієї порожнини циліндра тече через отвір з постійною площею перерізу, розташований у поршні, у іншу частину циліндра. Пружина повертає поршень до первісного положення, якщо зняти прикладене до буфера навантаження. Недолік цього гідравлічного буфера - невисока демпфувальна здатність. Найближчим аналогом описаного пневмогідравлічного буфера є гідравлічний буфер [2], що містить корпус, всередині якого розташований поршень із закріпленою на ньому профільованою голкою та золотник з дросельним отвором, який є співвісним голці, що проходить в ньому, та гідроакумулятор. Недолік пристрою - технологічна складність виготовлення конструкції та недостатня енергоємність. Задача корисної моделі - запобігання руйнуванню кранових металоконструкцій і підкранових споруд в аварійних ситуаціях завдяки підвищенню безпеки експлуатації вантажопідіймальних кранів мостового типу через збільшення надійності їх захисних систем у кінцевих ділянках рейкової колії. Поставлена задача вирішується тим, що пневмогідравлічний буфер, що містить корпус, розташований в ньому поршень, дросельний отвір, згідно з корисною моделлю, корпус гідравлічного буфера сполучений через дросельний отвір, виконаний в корпусі гідроциліндра співвісно поршню, з пневмогідроакумулятором за допомогою рукава високого тиску, який додатково оснащений зворотним клапаном із дроселем. На кресленні показана принципова гідравлічна схема пневмогідравлічного буфера. Пневмогідравлічний буфер складається з гідроциліндра 1 з поршнем 2, зв'язаним зі штоком 3, який з'єднаний з пневмогідроакумулятором 4 за допомогою рукава високого тиску 5, що оснащений додатково дроселем 6 зі зворотним клапаном 7. Пневмогідравлічний буфер працює таким чином. При підході крана до тупикового упору шток 3 ударяється в тупиковий упор. При цьому поршень 2 починає рухатись в поздовжньому напрямку, проштовхуючи робочу рідину скрізь дросельний отвір через рукав високого тиску 5 до порожнини пневмогідроакумулятора 4, тим самим погашаючи кінетичну енергію крана. Дросель 6 зі зворотним клапаном 7 дозволяють робочій рідині безперешкодно потрапляти до порожнини пневмогідроакумулятора 4. Коли кран почне рухатись в зворотному напрямку і навантаження на шток 3 зникне, пневмогідроакумулятор 4 почне виштовхувати робочу рідину через рукав високого тиску 5 до порожнини гідроциліндра 1. Зворотний клапан 7 змушує робочу рідину проходити через дросель 6, відрегульований таким чином, щоб перетікання робочої рідини з порожнини пневмогідроакумулятора 4 до порожнини гідроциліндра 1 здійснювалось плавно, унеможливлюючи удар штока 3 по металоконструкції крана. Реалізація даного пневмогідравлічного буфера дозволить підвищити безпеку експлуатації вантажопідіймальних кранів мостового типу в кінцевих ділянках рейкової колії. Джерела інформації: 1. Справочник по кранам: В 2 т. Т. 2 / Под общ. ред. М.М. Гохберга. - М.: Машиностроение, 1988. - 559 с: ил. 2. Патент СССР № 781446, кл. F16F 9/19, 1980. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пневмогідравлічний буфер, що містить корпус, розташований в ньому поршень, дросельний отвір, який відрізняється тим, що корпус гідравлічного буфера сполучений через дросельний отвір, виконаний в корпусі гідроциліндра співвісно поршню, з пневмогідроакумулятором за допомогою рукава високого тиску, який додатково оснащений зворотним клапаном із дроселем. 1 UA 100174 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
