Високошвидкісний пневмогідравлічний молот

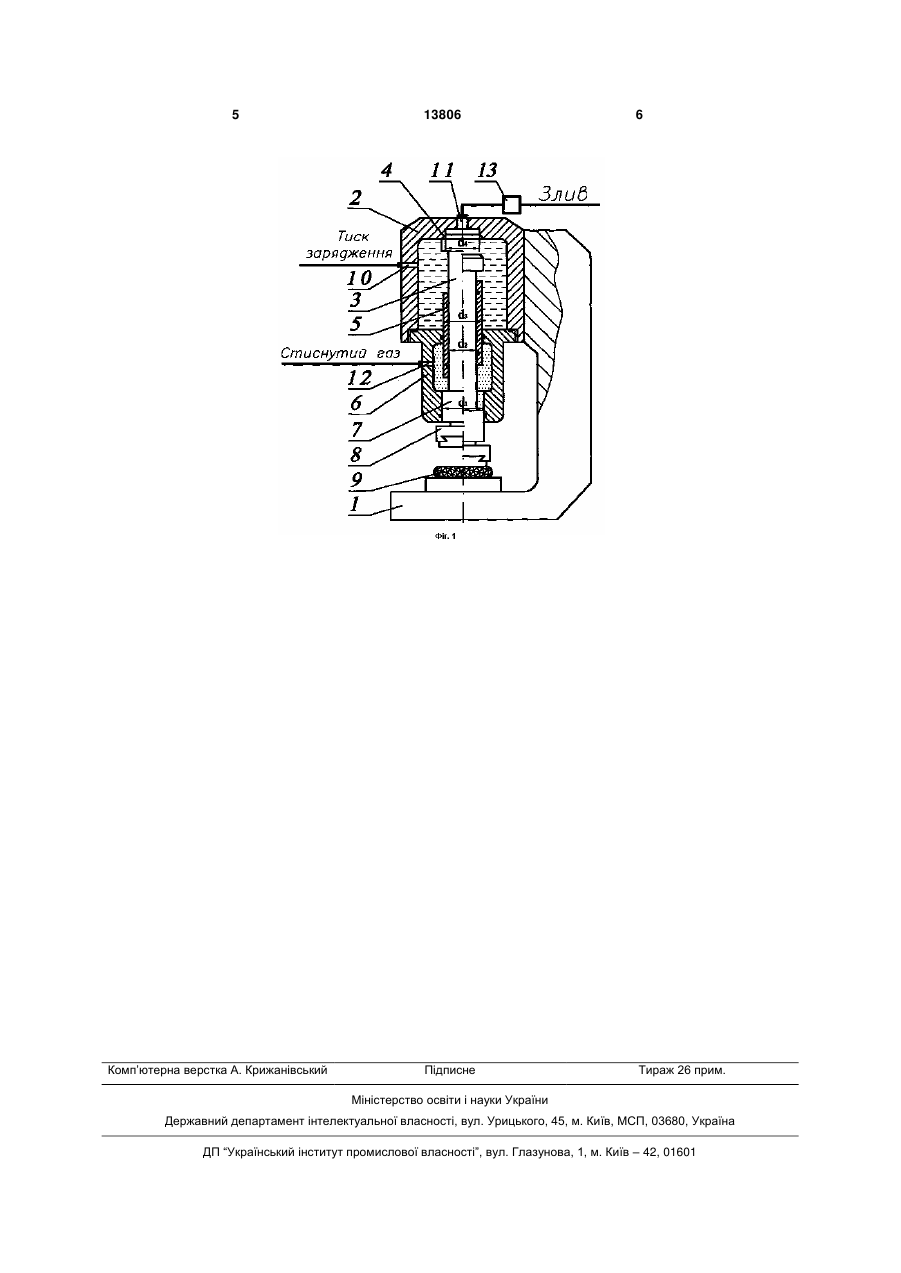

Високошвидкісний пневмогідравлічний молот, що містить станину, циліндр низького тиску, циліндр високого тиску, плунжер, який зв'язано з 3 13806 4 можуть входить кульки, при цьому сума товщини ня 4 на торці корпуса по діаметру більше, ніж діастінки гільзи та глибина канавок дорівнює діаметру метр плунжера на виході з циліндра-акумулятора кульок. Загальними істотними ознаками відомого і 2. Рухлива гільза 5 охоплює плунжер 3, рухається приладу, що заявляється, є станина, циліндр низьвідносно останнього та входить одним кінцем у кого тиску, циліндр високого тиску, плунжер, який гідропружний циліндр-акумулятор 2, а іншим - у пов'язано з бойком, що несе інструмент, рухлива пневматичний циліндр низького тиску 6. Плунжер 3 гільза, що охоплює плунжер. пов'язано з бойком 7, що несе інструмент 8. Недоліком відомої конструкції високошвидкісОстанній деформує заготовку 9. ного молота є складність конструкції, обмеження Через отвір 10 рідина під тиском зарядження зусиль, низькі надійність та довговічність роботи надходить до робочої порожнини циліндрапристрою через наявність кулькового з'єднання, акумулятора 2, через отвір 11 здійснюється злив кульки та канавки якого підвернені швидкому зносу рідини, через отвір 12 стиснутий газ підводиться та заклинюванню в умовах роботи при постійному до порожнини пневматичного циліндра 6. Система реверсі. Крім цього спрацьовування пристрою закерування 13 керує подачею тиску рідини у отвори лежить від жорсткості пружин, які з'єднують втулку, 10 і 11. що запирає, та гільзу. При конструюванні циліндра-акумулятора 2 В основу корисної моделі поставлена задача повинні виконуватися співвідношення d3>d1, d4>d2. вдосконалення високошвидкісного молота, в якому Високошвидкісний пневмогідравлічний молот шляхом усунення залежності роботи пристрою від працює таким чином. механічних з'єднань забезпечується усунення виВ порожнині пневматичного циліндра 6 постійщезгаданих недоліків. но знаходиться газ під тиском. За рахунок тиску Поставлена задача вирішується тим, що висогазу гільза 5 притискує плунжер 3 до торцевого кошвидкісний пневмогідравлічний молот постачеущільнення 4. Отвір 11 з'єднано зі зливом. Через но жорстко з'єднаним із станиною гідропружним отвір 10 рідина під тиском зарядження подається циліндром-акумулятором, плунжер якого виконано до робочої порожнини циліндра-акумулятора 2. ступінчастим, так, що ущільнення на торці корпуса Коли тиск рідини у цієї порожнині перевищить тиск по діаметру більше, ніж діаметр плунжера на вигазу у порожнині пневматичного циліндра 6, гільза ході з циліндра-акумулятора, при цьому під цилін5 починає рухатися униз, підвищуючи тиск у породром-акумулятором встановлено пневматичний жнині циліндра 6. Плунжер 3 при цьому не рухациліндр низького тиску, а на плунжері - ущільнену ється. Але після упору гільзи 5 в уступ бойка 7 з рухливу гільзу, кінці якої розміщено у циліндрідіаметром d1 плунжер 3 відривається від торцевоакумуляторі та пневматичному циліндрі. го ущільнення 4 та починає рухатись під дією стиЗапропонована конструкція забезпечує спроснутої рідини на поверхню з діаметром d4 та стисщення конструкції, підвищення діючих зусиль, нанутого газу на кільцеву поверхню з d1, і d2. При дійності, довговічності, швидкохідності та загальцьому отвір 11 перекрито системою керування 13. ного к.к.д. пристрою. У кінці ходу здійснюється процес деформування Застосування гідропружного циліндразаготовки 9. акумулятора зі ступінчастим плунжером, пневмоГільза 5 на робочому ході переміщується циліндром та рухливою гільзою, кінці якої розміуверх в порожнину циліндра - акумулятора 2, підтщено у циліндрах, забезпечує компактність приворимуючи в останній тиск рідини. ду, відсутність складних механічних зв'язків між Ходи плунжера 3 та гільзи 5 повинні бути розрухливими частинами пристрою. раховані таким чином, щоб удар плунжера 3 по Суть запропонованої корисної моделі пояснюзаготовці 9 здійснився раніше зустрічі його з гільється кресленням, на якому зображена схема визою 5. сокошвидкісного пневмогідравлічного молота. Після зустрічі плунжера 3 з гільзою 5 починаВисокошвидкісний пневмогідравлічний молот ється зворотній хід плунжера 3 під дією гільзи 5. Фіг.1 містить станину 1, з якою жорстко з'єднано При цьому робочу порожнину циліндра - акумулягідропружний циліндр-акумулятор 2, плунжер 3 тора 2 з'єднано зі зливом. якого виконано ступінчастим, при цьому ущільненЦикл роботи пристрою повторюється. 5 Комп’ютерна верстка А. Крижанівський 13806 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
