Черв’ячна фреза для нарізання зубчатих коліс
Номер патенту: 10030
Опубліковано: 17.10.2005
Автори: Родін Родіон Петрович, Равська Наталія Сергіївна, Охріменко Олександр Анатолійович, Глоба Олександр Васильович
Формула / Реферат
Черв'ячна фреза для нарізання зубчатих коліс, що містить робоче тіло і розташовані на ньому зуби, що мають передню і задню поверхні, які утворюють різальну кромку зуба фрези, яка відрізняється тим, що різальна кромка зуба має вигляд просторової кривої з опуклим профілем.
Текст

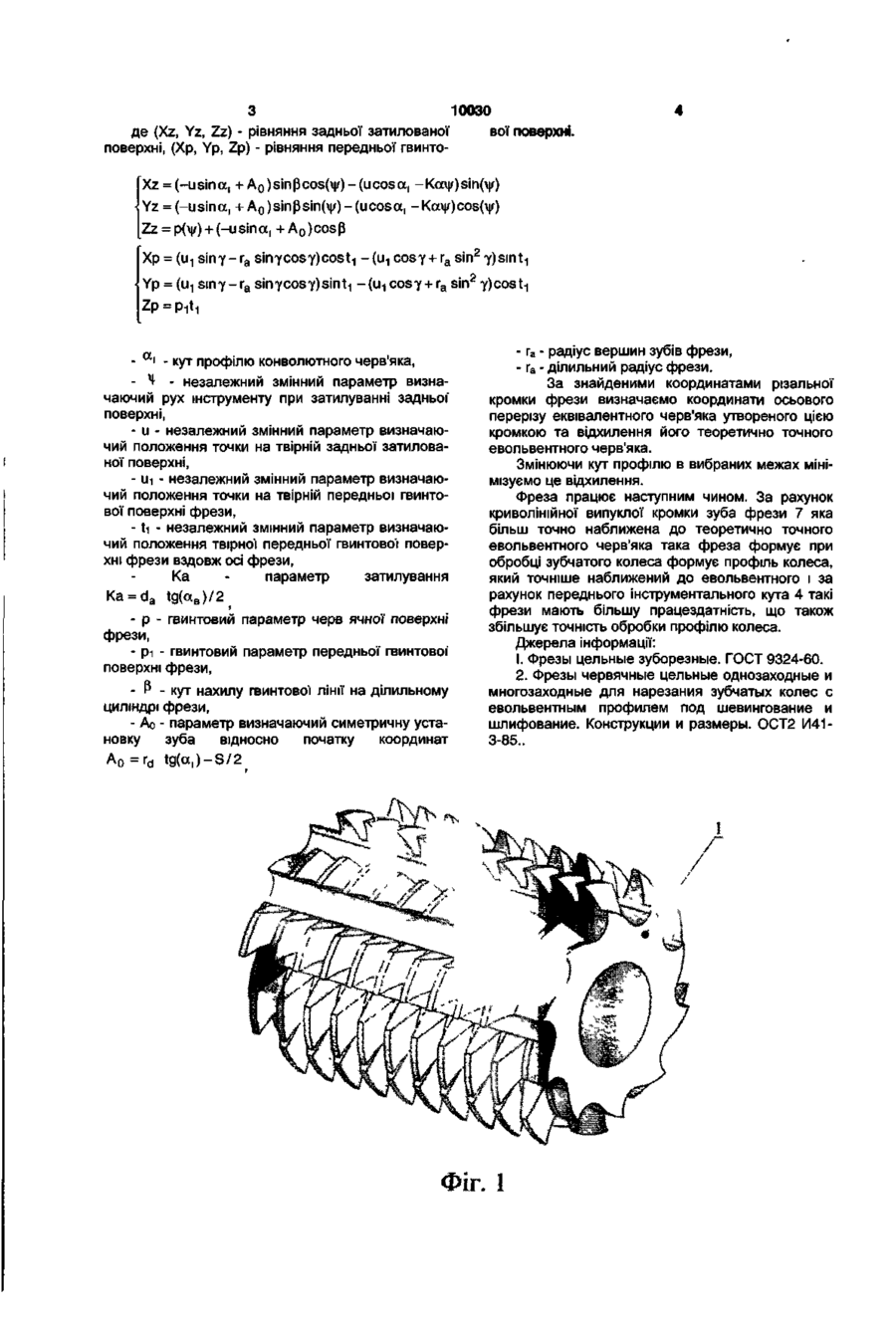

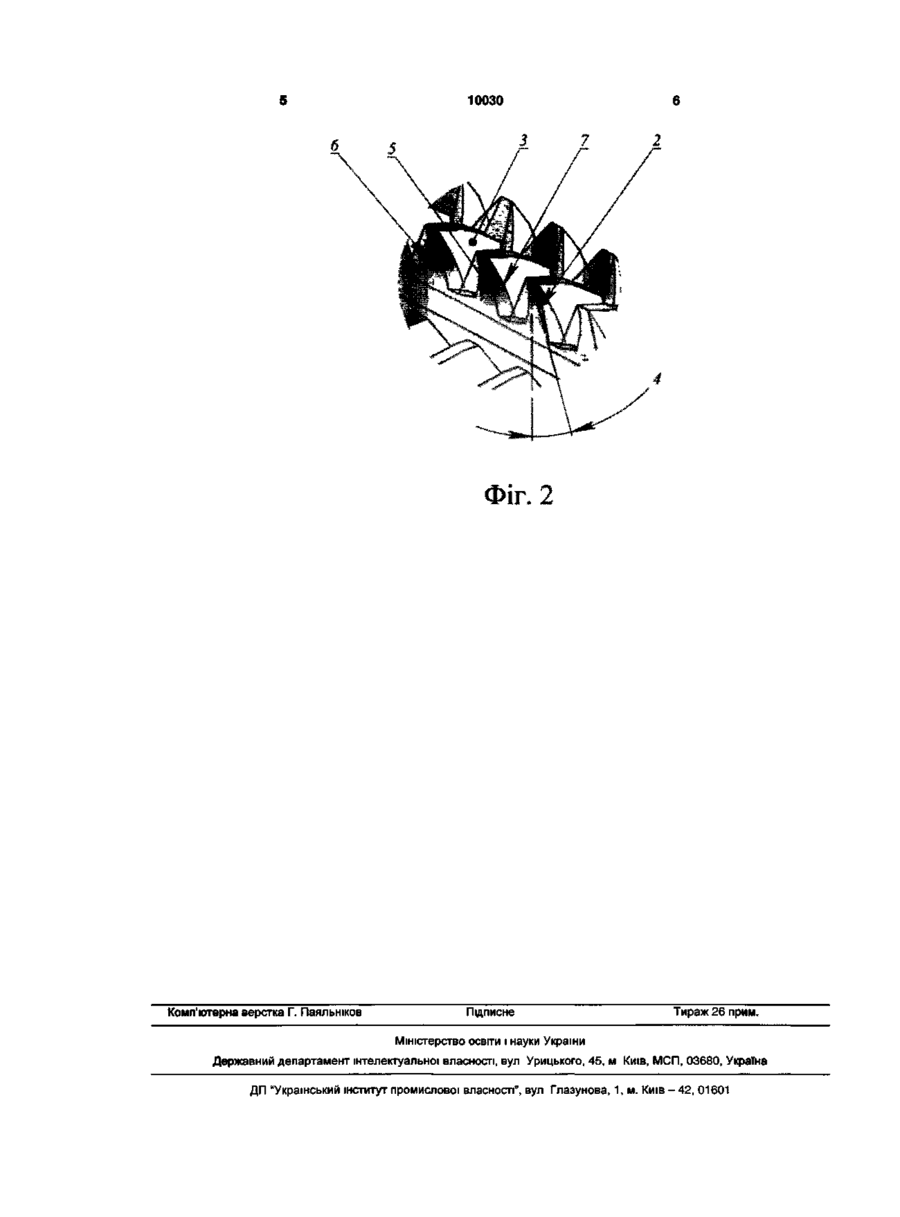

Черв'ячна фреза для нарізання зубчатих коліс, що містить робоче тіло і розташовані на ньому зуби, що мають передню і задню поверхні, які утворюють різальну кромку зуба фрези, яка відрізняється тим, що різальна кромка зуба має вигляд просторової кривої з опуклим профілем Корисна модель відноситься до машинобудування та інструментального виробництва і може бути використана при виготовленні, експлуатації черв'ячних фрез, призначених для виготовлення зубчатих коліс ВІДОМІ черв'ячні фрези [1] в яких передня поверхня створюється при гвинтовому русі прямолінійної твірної, яка проходить через вісь фрези та перпендикулярна їй При цьому вісь гвинтового руху співпадає з віссю фрези Недоліком цієї конструкції являється несприятлива геометрія передньої поверхні, так як в торцевому перерізі перпендикулярному осі фрези передній інструментальний кут створюється рівний нулю За прототип розглянемо фрезу [2], яка має робоче тіло і зубці з плоскою передньою поверхнею З метою підвищення працездатності таких фрез в порівнянні з [1] в таких фрезах створюється передній інструментальний кут Недолік такої фрези низька точність обробки зубчатих колю з такою геометрією різальної частини зуба фрези В основу корисної моделі покладено задачу удосконалити черв ячну фрезу в якій шляхом зміни геометрії різальної кромки зуба фрези досягається підвищення точності обробки профілю зуба колеса Для вирішення задачі запропонована черв'ячна фреза для нарізання зубчатих коліс, що містить робоче тіло і розташованих на ньому зубів, передня і задня поверхня яких утворюють різальну кромку, в якій згідно з корисною моделлю різальна кромка має вигляд просторової кривої з випуклим профілем Фреза спроектована на базі конволютного черв'яка, твірна задньої поверхні співпадає з твірною конволютного черв'яка При такому виді різальної кромки вона більш точно наближена до поверхні евольвентного черв'яка На фіг 1 зображено загальний вид черв'ячної фрези, на фіг 2 робоча частина зубів фрези 1 - основне тіло фрези з зубцями, 2 - твірна передньої поверхні, 3 - задня поверхня фрези, 4 передній інструментальний кут у, 5 - твірна задньої поверхні, 6 - нормальний переріз конволютного черв'яка, 7 - просторова криволінійна різальна кромка У цьому випадку для фрез із додатнім переднім кутом спроектованому на базі конволютного черв'яка можна забезпечити задану точність за рахунок підбору - кута профілю конволютного черв'яка, - переднього інструментального кута, - величини заднього кута, Кут профілю вираховується по наступним залежностям Відомими вважаються - діаметр вершин зубів d a , - висота головки зуба h, - задній вершиний кут а в , - передній інструментальний кут у, - товщина западини зуба фрези S Розраховуються точки різальної кромки X, Y, Z, як результат перетину передньої поверхні з задньою затилованою поверхнею, вирішуючи наступну систему рівнянь, Xz(u, V ) = Xp(t 1 ,u 1 ) Yz(u l V ) = Yp(t 1 .u 1 ) Zz(u,\|/) = Zp(t 1 ) u 1 ) CO З 10030 де (Xz, Yz, Zz) - рівняння задньої затилованої вої поверхні. поверхні, (Хр, Yp, Zp) - рівняння передньої гвинтоXz = (-usina, +A 0 )sinpcos(\|/)-(ucosa! -Ka\|/)sin(\|/) Yz = (-usina, +A 0 )sinpsin(v|/)-(ucosa, -Ka\j/)cos(y) Zz = p(\|/) + (-usina, + A 0 ) c o s p Xp = (u-, s i n y - r a sinycosy)costi -(u-|cosy + ra sin 2 2 Yp = (u-, s i n y - ra sinycosy)sint-| - ( i i i cosy + ra sin y)cost-| Zp = p 1 t 1 a - ' - кут профілю конволютного черв'яка, - ^ - незалежний змінний параметр визначаючий рух інструменту при затилуванні задньої" поверхні, - u - незалежний змінний параметр визначаючий положення точки на твірній задньої затилованої поверхні, - Ui - незалежний змінний параметр визначаючий положення точки на твірній передньої гвинтової поверхні фрези, - ti - незалежний змінний параметр визначаючий положення твірної передньої гвинтової поверхні фрези вздовж осі фрези, Ка параметр затилування Ka = d a tg(a B )/2 ^ - р - гвинтовий параметр черв ячної поверхні фрези, - рі - гвинтовий параметр передньої гвинтової" поверхні фрези, - Р - кут нахилу гвинтової лінії на ділильному циліндрі фрези, - Ао - параметр визначаючий симетричну установку зуба відносно початку координат Ао =rd tg(a,)-S/2 ФІГ. - га - радіус вершин зубів фрези, - га - ділильний радіус фрези. За знайденими координатами різальної кромки фрези визначаємо координати осьового перерізу еквівалентного черв'яка утвореного цією кромкою та відхилення його теоретично точного евольвентного черв'яка. Змінюючи кут профілю в вибраних межах мінімізуємо це відхилення. Фреза працює наступним чином. За рахунок криволінійної випуклої кромки зуба фрези 7 яка більш точно наближена до теоретично точного евольвентного черв'яка така фреза формує при обробці зубчатого колеса формує профіль колеса, який точніше наближений до евольвентного і за рахунок переднього інструментального кута 4 такі фрези мають більшу працездатність, що також збільшує точність обробки профілю колеса. Джерела інформації: 1. Фрезы цельные зуборезные. ГОСТ 9324-60. 2. Фрезы червячные цельные однозаходные и многозаходные для нарезания зубчатых колес с евольвентиым профилем под шевингование и шлифование. Конструкции и размеры. ОСТ2 И413-85.. 10030 Комп'ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorm hob for gear cutting
Автори англійськоюRavska Nataliia Serhiivna, Rodin Rodion Petrovych, Hloba Oleksandr Vasyliovych, Okhrimenko Oleksandr Anatoliiovych
Назва патенту російськоюЧервячная фреза для нарезки зубчатых колес
Автори російськоюРавская Наталья Сергеевна, Родин Родион Петрович, Глоба Александр Васильевич, Охрименко Александр Анатольевич
МПК / Мітки
МПК: B23F 21/00
Мітки: коліс, зубчатих, фреза, черв'ячна, нарізання
