Зубонарізний інструмент для двоперехідного нарізання циліндричних зубчастих коліс

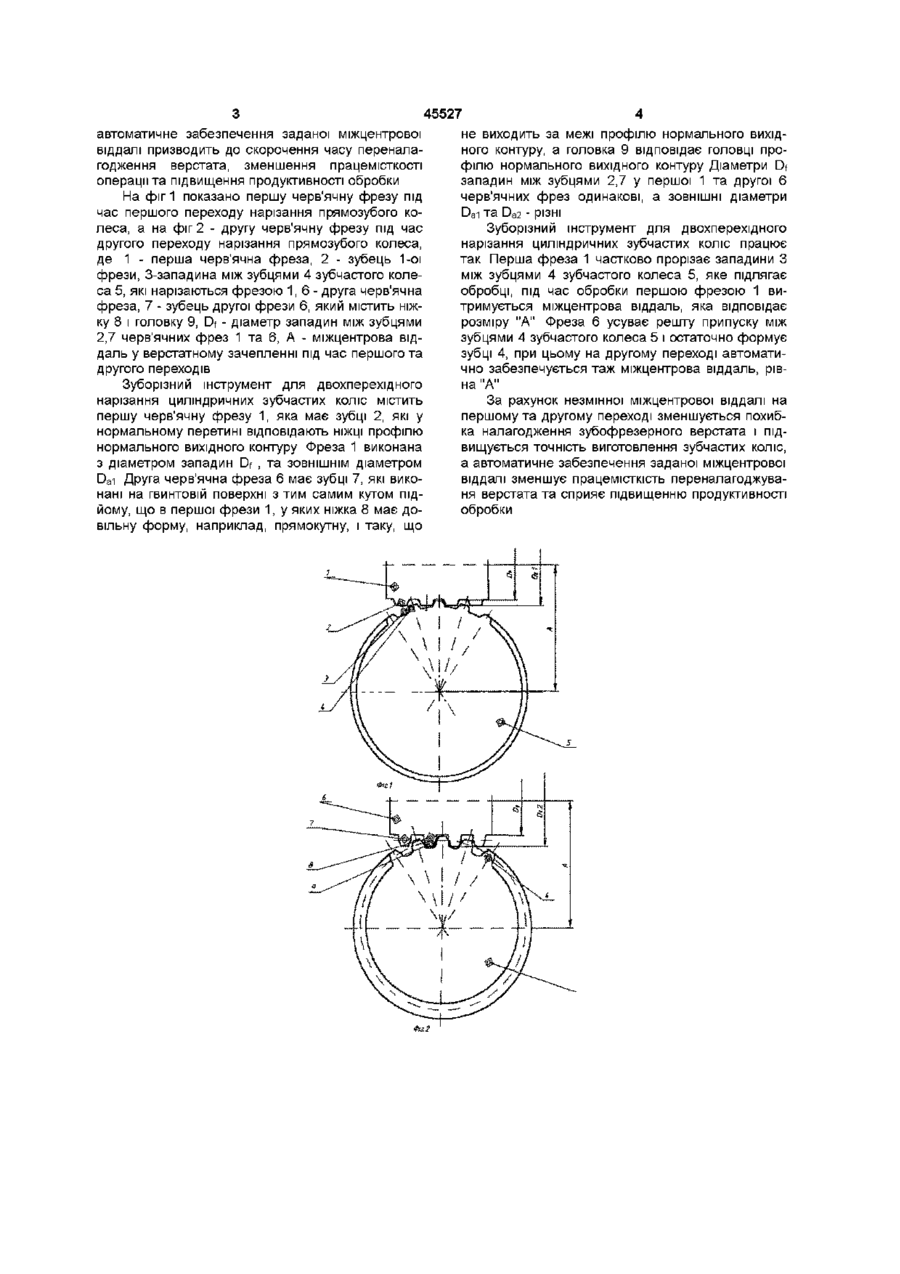

Зубонарізний інструмент для двоперехідного нарізання циліндричних зубчастих коліс, який містить першу та другу черв'ячні фрези, з яких зубці першої фрези виконані з профілем, який у нормальному перетині відповідає профілю ніжки нормального вихідного контуру, а зубці другої фрези виконані на гвинтовій поверхні з тим самим кутом підйому, що у першої фрези, і мають профіль, який у нормальному перетині відповідає профілю головки нормального вихідного контуру, який відрізняється тим, що діаметр западин між зубцями першої та другої черв'ячних фрез - однакові, а ЗО Винахід відноситься до різального інструменту для механічної обробки деталей в умовах обкочування і може бути використаним для виготовлення, наприклад, зубчастих коліс та шліцевих поверхонь Відомий зуборізний інструмент для двохперехідного нарізання циліндричних зубчастих коліс, який містить першу та другу черв'ячні фрези, з яких зубці першої фрези виконані з профілем, який у нормальному перетині відповідає профілю ніжки нормального вихідного контуру, а зубці другої фрези виконані на гвинтовій поверхні з тим самим кутом підйому, що у першої фрези і мають профіль, який у нормальному перетині відповідає профілю головки нормального вихідного контуру [заявка на винахід №99052508 від 05 05 99 "Спосіб нарізання зубчастих коліс" автор - І Є Грицай] Проте, оскільки перша і друга фреза мають одинакові ЗОВНІШНІ діаметри, при налагоджуванні зубофрезерного верстата на другий перехід необхідно змінювати міжцентрову віддаль Це збільшує праце МІСТКІСТЬ даного процесу і призводить до зниження точності обробки В основу винаходу поставлена задача створення такого зуборізного інструменту для двохперехідного нарізання циліндричних зубчастих коліс, в якому, за рахунок зміни конструктивних розмірів черв'ячних фрез під час другого переходу на зубофрезерному верстаті не треба було б змінювати міжцентрову віддаль, за рахунок чого зменшити похибку налагодження зубофрезерного верстата та підвищити точність обробки Поставлена задача вирішується тим, що у зуборізному інструменті для двохперехідного нарізання циліндричних зубчастих коліс, який містить першу та другу черв'ячні фрези, з яких зубці першої фрези виконані з профілем, який у нормальному перетині відповідає профілю ніжки нормального вихідного контуру, а зубці другої фрези виконані на гвинтовій поверхні з тим самим кутом підйому, що у першої фрези і мають профіль, який у нормальному перетині відповідає профілю головки нормального вихідного контуру, який відрізняється тим, що, згідно з винаходом, діаметр западин між зубцями у першої та другої черв'ячних фрез - одинакові, а ЗОВНІШНІ діаметри - різні У запропонованій конструкції зуборізного інструменту, завдяки однаковому діаметру западин між зубцями першої та другої черв'ячних фрез, переналагоджування зубофрезерного верстата після виконання першого переходу полягає у заміні інструменту і установці другої черв'ячної фрези При цьому міжцентрову віддаль не міняють, а при виконанні другого переходу необхідна міжцентрова віддаль у верстатному зачепленні фреза - заготовка забезпечується автоматично Точність міжцентрової віддалі у цьому випадку не залежить від точності переналагоджуванння зубофрезерного верстата, яка складається з похибок регулювання та вимірювання, і визначається лише точністю виготовлення черв'ячної фрези для другого переходу Тим самим зменшується похибка налагодження зубофрезерного верстата і підвищується точність виготовлення зубчастих коліс Крім того, ВНІШНІ діаметри - різні ю ю 45527 автоматичне забезпечення заданої міжцентрової віддалі призводить до скорочення часу переналагодження верстата, зменшення працемісткості операції та підвищення продуктивності обробки На фіг 1 показано першу черв'ячну фрезу під час першого переходу нарізання прямозубого колеса, а на фіг 2 - другу черв'ячну фрезу під час другого переходу нарізання прямозубого колеса, де 1 - перша черв'ячна фреза, 2 - зубець 1-ої фрези, 3-западина між зубцями 4 зубчастого колеса 5, які нарізаються фрезою 1,6- друга черв'ячна фреза, 7 - зубець другої фрези 6, який містить ніжку 8 і головку 9, Df - діаметр западин між зубцями 2,7 черв'ячних фрез 1 та 6, А - міжцентрова віддаль у верстатному зачепленні під час першого та другого переходів Зуборізний інструмент для двохперехідного нарізання циліндричних зубчастих коліс містить першу черв'ячну фрезу 1, яка має зубці 2, які у нормальному перетині відповідають НІЖЦІ профілю нормального вихідного контуру Фреза 1 виконана з діаметром западин Df , та ЗОВНІШНІМ діаметром Dai Друга черв'ячна фреза 6 має зубці 7, які виконані на гвинтовій поверхні з тим самим кутом підйому, що в першої фрези 1, у яких ніжка 8 має довільну форму, наприклад, прямокутну, і таку, що не виходить за межі профілю нормального вихідного контуру, а головка 9 відповідає головці профілю нормального вихідного контуру Діаметри Df западин між зубцями 2,7 у першої 1 та другої 6 черв'ячних фрез одинакові, а ЗОВНІШНІ діаметри D a i Та D32 - РІЗНІ Зуборізний інструмент для двохперехідного нарізання циліндричних зубчастих коліс працює так Перша фреза 1 частково прорізає западини З між зубцями 4 зубчастого колеса 5, яке підлягає обробці, під час обробки першою фрезою 1 витримується міжцентрова віддаль, яка відповідає розміру "А" Фреза 6 усуває решту припуску між зубцями 4 зубчастого колеса 5 і остаточно формує зубці 4, при цьому на другому переході автоматично забезпечується таж міжцентрова віддаль, рівна "А" За рахунок незмінної міжцентрової віддалі на першому та другому переході зменшується похибка налагодження зубофрезерного верстата і підвищується точність виготовлення зубчастих коліс, а автоматичне забезпечення заданої міжцентрової віддалі зменшує працемісткість переналагоджуваня верстата та сприяє підвищенню продуктивності обробки 45527 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
