Формула / Реферат

Молотильний барабан зернозбирального комбайна, що включає вал з підшипниками, била, підбильники, які з'єднані з валом центральними і боковими опорними дисками, який відрізняється тим, що два зрівноважуючих автобалансири з фіксованими перегородками додатково розміщені по обидва боки молотильного барабана і при цьому дотикаються до його бокових дисків.

Текст

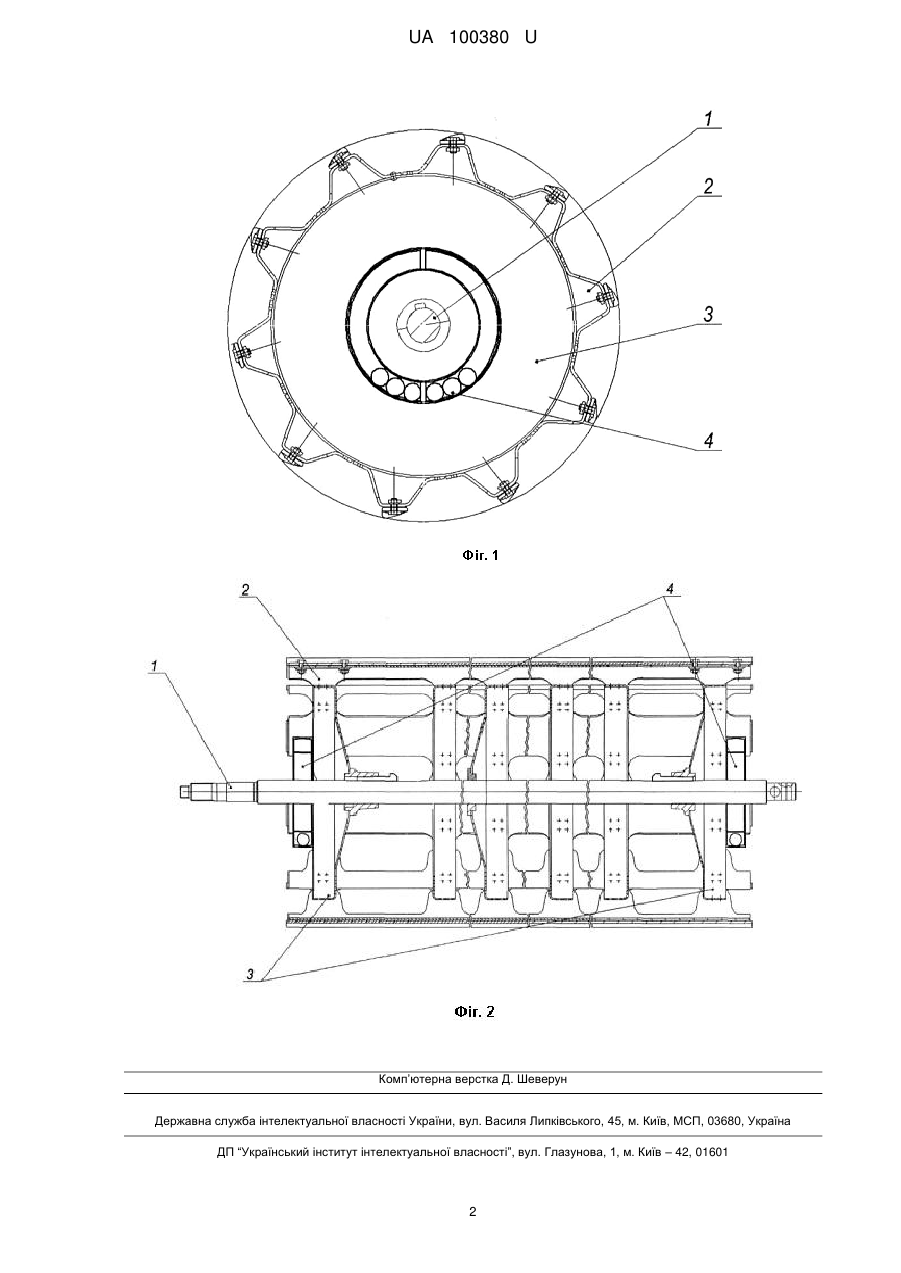

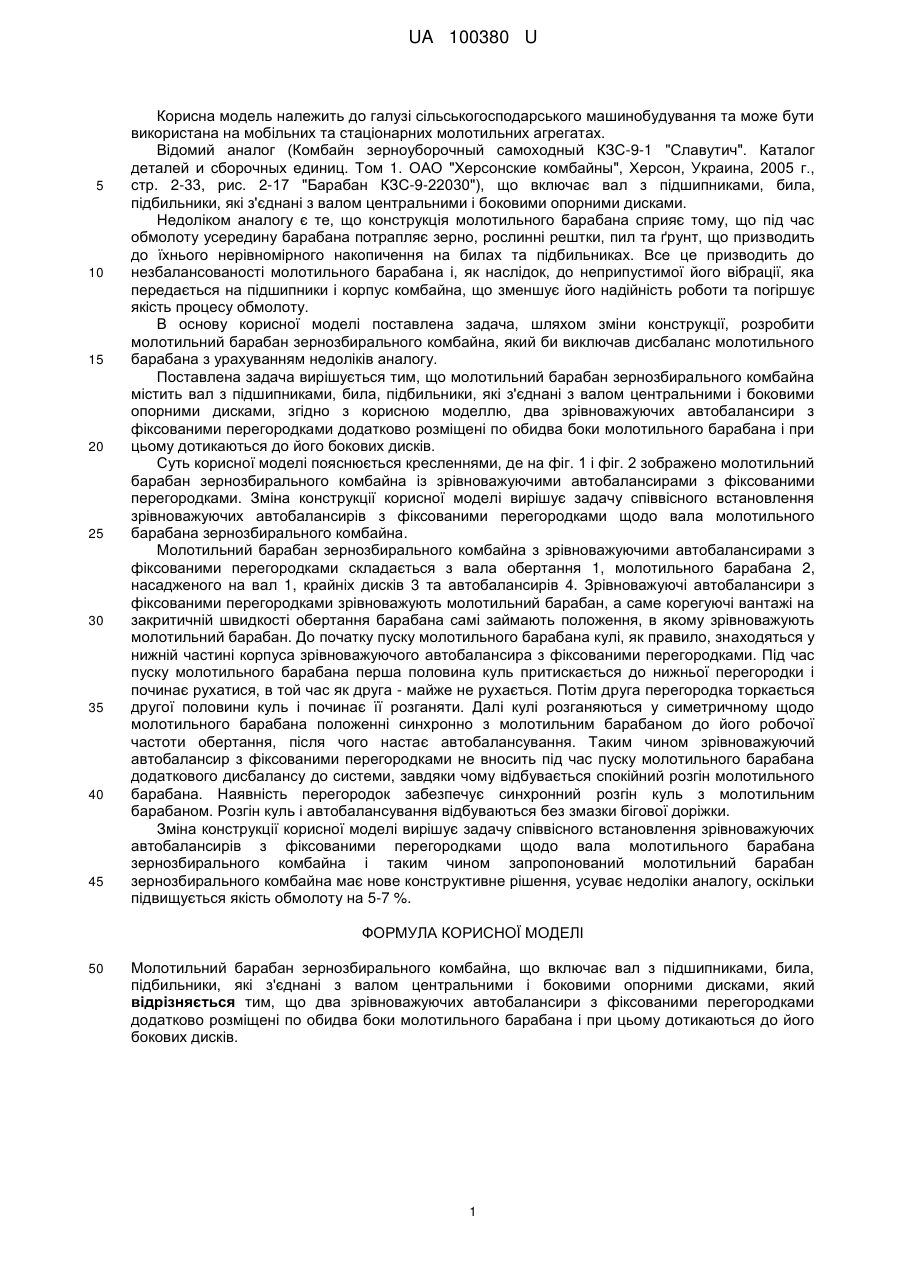

Реферат: Молотильний барабан зернозбирального комбайна містить вал з підшипниками, била, підбильники, які з'єднані з валом центральними і боковими опорними дисками. Два зрівноважуючих автобалансири з фіксованими перегородками додатково розміщені по обидва боки молотильного барабана і при цьому дотикаються до його бокових дисків. UA 100380 U (54) МОЛОТИЛЬНИЙ БАРАБАН ЗЕРНОЗБИРАЛЬНОГО КОМБАЙНА UA 100380 U UA 100380 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування та може бути використана на мобільних та стаціонарних молотильних агрегатах. Відомий аналог (Комбайн зерноуборочный самоходный КЗС-9-1 "Славутич". Каталог деталей и сборочных единиц. Том 1. ОАО "Херсонские комбайны", Херсон, Украина, 2005 г., стр. 2-33, рис. 2-17 "Барабан КЗС-9-22030"), що включає вал з підшипниками, била, підбильники, які з'єднані з валом центральними і боковими опорними дисками. Недоліком аналогу є те, що конструкція молотильного барабана сприяє тому, що під час обмолоту усередину барабана потрапляє зерно, рослинні рештки, пил та ґрунт, що призводить до їхнього нерівномірного накопичення на билах та підбильниках. Все це призводить до незбалансованості молотильного барабана і, як наслідок, до неприпустимої його вібрації, яка передається на підшипники і корпус комбайна, що зменшує його надійність роботи та погіршує якість процесу обмолоту. В основу корисної моделі поставлена задача, шляхом зміни конструкції, розробити молотильний барабан зернозбирального комбайна, який би виключав дисбаланс молотильного барабана з урахуванням недоліків аналогу. Поставлена задача вирішується тим, що молотильний барабан зернозбирального комбайна містить вал з підшипниками, била, підбильники, які з'єднані з валом центральними і боковими опорними дисками, згідно з корисною моделлю, два зрівноважуючих автобалансири з фіксованими перегородками додатково розміщені по обидва боки молотильного барабана і при цьому дотикаються до його бокових дисків. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 і фіг. 2 зображено молотильний барабан зернозбирального комбайна із зрівноважуючими автобалансирами з фіксованими перегородками. Зміна конструкції корисної моделі вирішує задачу співвісного встановлення зрівноважуючих автобалансирів з фіксованими перегородками щодо вала молотильного барабана зернозбирального комбайна. Молотильний барабан зернозбирального комбайна з зрівноважуючими автобалансирами з фіксованими перегородками складається з вала обертання 1, молотильного барабана 2, насадженого на вал 1, крайніх дисків 3 та автобалансирів 4. Зрівноважуючі автобалансири з фіксованими перегородками зрівноважують молотильний барабан, а саме корегуючі вантажі на закритичній швидкості обертання барабана самі займають положення, в якому зрівноважують молотильний барабан. До початку пуску молотильного барабана кулі, як правило, знаходяться у нижній частині корпуса зрівноважуючого автобалансира з фіксованими перегородками. Під час пуску молотильного барабана перша половина куль притискається до нижньої перегородки і починає рухатися, в той час як друга - майже не рухається. Потім друга перегородка торкається другої половини куль і починає її розганяти. Далі кулі розганяються у симетричному щодо молотильного барабана положенні синхронно з молотильним барабаном до його робочої частоти обертання, після чого настає автобалансування. Таким чином зрівноважуючий автобалансир з фіксованими перегородками не вносить під час пуску молотильного барабана додаткового дисбалансу до системи, завдяки чому відбувається спокійний розгін молотильного барабана. Наявність перегородок забезпечує синхронний розгін куль з молотильним барабаном. Розгін куль і автобалансування відбуваються без змазки бігової доріжки. Зміна конструкції корисної моделі вирішує задачу співвісного встановлення зрівноважуючих автобалансирів з фіксованими перегородками щодо вала молотильного барабана зернозбирального комбайна і таким чином запропонований молотильний барабан зернозбирального комбайна має нове конструктивне рішення, усуває недоліки аналогу, оскільки підвищується якість обмолоту на 5-7 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Молотильний барабан зернозбирального комбайна, що включає вал з підшипниками, била, підбильники, які з'єднані з валом центральними і боковими опорними дисками, який відрізняється тим, що два зрівноважуючих автобалансири з фіксованими перегородками додатково розміщені по обидва боки молотильного барабана і при цьому дотикаються до його бокових дисків. 1 UA 100380 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Chovniuk Yurii Vasyliovych

Автори російською

Човнюк Юрий Васильевич

МПК / Мітки

МПК: A01F 12/18

Мітки: барабан, молотильний, зернозбирального, комбайна
