Молотильний барабан

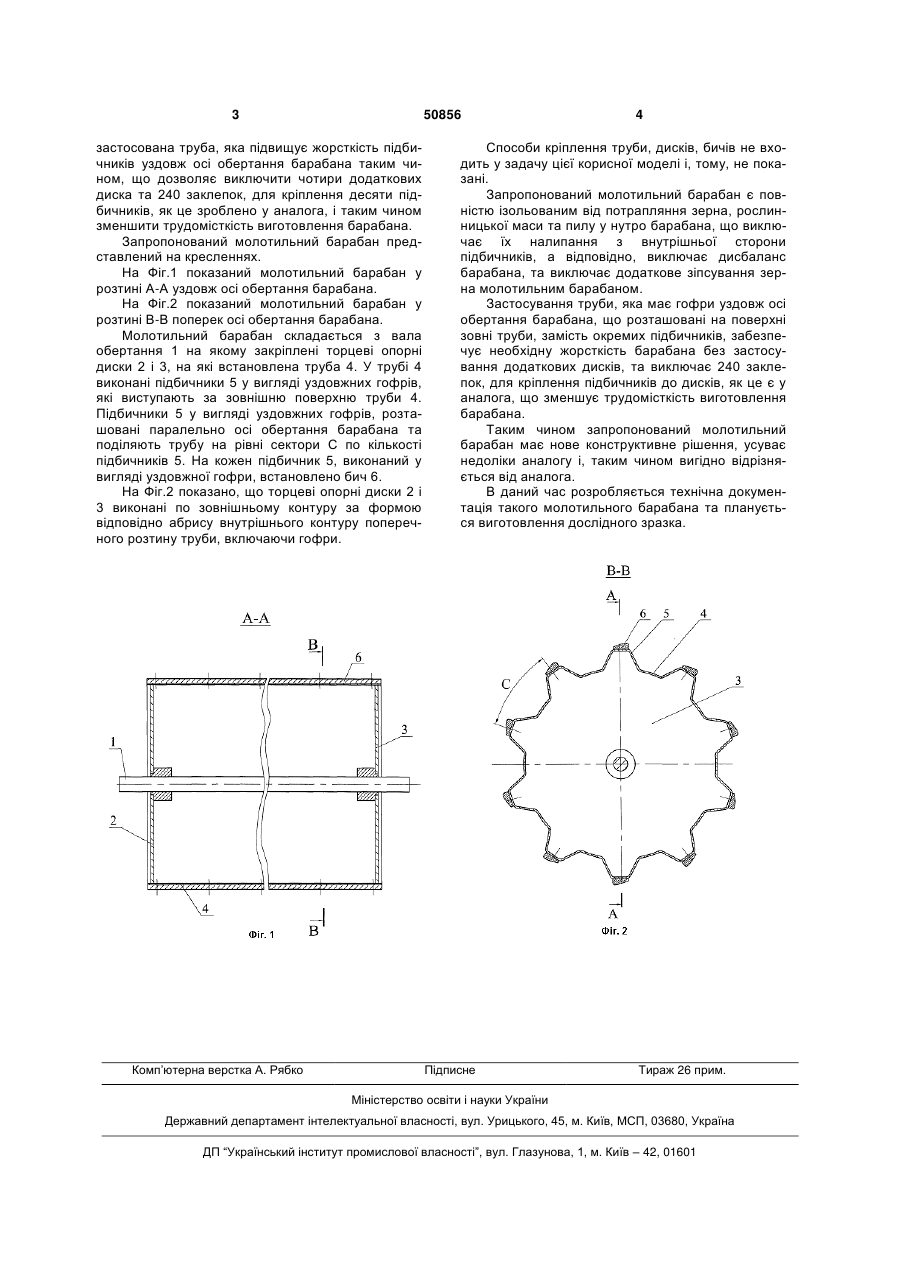

1. Молотильний барабан, який включає вал обертання барабана, підбичники, бичі, при цьому 3 50856 застосована труба, яка підвищує жорсткість підбичників уздовж осі обертання барабана таким чином, що дозволяє виключити чотири додаткових диска та 240 заклепок, для кріплення десяти підбичників, як це зроблено у аналога, і таким чином зменшити трудомісткість виготовлення барабана. Запропонований молотильний барабан представлений на кресленнях. На Фіг.1 показаний молотильний барабан у розтині А-А уздовж осі обертання барабана. На Фіг.2 показаний молотильний барабан у розтині В-В поперек осі обертання барабана. Молотильний барабан складається з вала обертання 1 на якому закріплені торцеві опорні диски 2 і 3, на які встановлена труба 4. У трубі 4 виконані підбичники 5 у вигляді уздовжних гофрів, які виступають за зовнішню поверхню труби 4. Підбичники 5 у вигляді уздовжних гофрів, розташовані паралельно осі обертання барабана та поділяють трубу на рівні сектори С по кількості підбичників 5. На кожен підбичник 5, виконаний у вигляді уздовжної гофри, встановлено бич 6. На Фіг.2 показано, що торцеві опорні диски 2 і 3 виконані по зовнішньому контуру за формою відповідно абрису внутрішнього контуру поперечного розтину труби, включаючи гофри. Комп’ютерна верстка А. Рябко 4 Способи кріплення труби, дисків, бичів не входить у задачу цієї корисної моделі і, тому, не показані. Запропонований молотильний барабан є повністю ізольованим від потрапляння зерна, рослинницької маси та пилу у нутро барабана, що виключає їх налипання з внутрішньої сторони підбичників, а відповідно, виключає дисбаланс барабана, та виключає додаткове зіпсування зерна молотильним барабаном. Застосування труби, яка має гофри уздовж осі обертання барабана, що розташовані на поверхні зовні труби, замість окремих підбичників, забезпечує необхідну жорсткість барабана без застосування додаткових дисків, та виключає 240 заклепок, для кріплення підбичників до дисків, як це є у аналога, що зменшує трудомісткість виготовлення барабана. Таким чином запропонований молотильний барабан має нове конструктивне рішення, усуває недоліки аналогу і, таким чином вигідно відрізняється від аналога. В даний час розробляється технічна документація такого молотильного барабана та планується виготовлення дослідного зразка. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
