Молотильний барабан зернозбирального комбайна

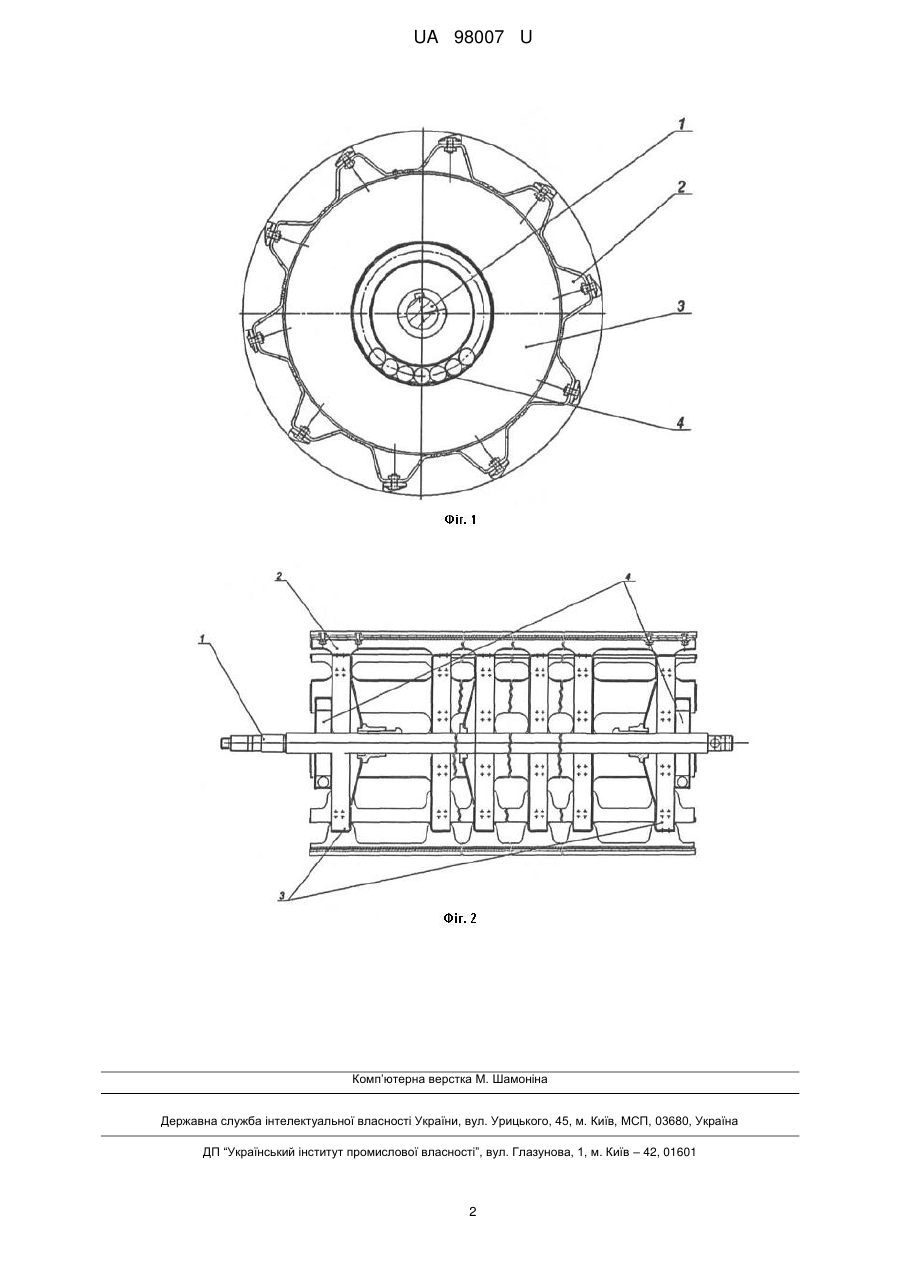

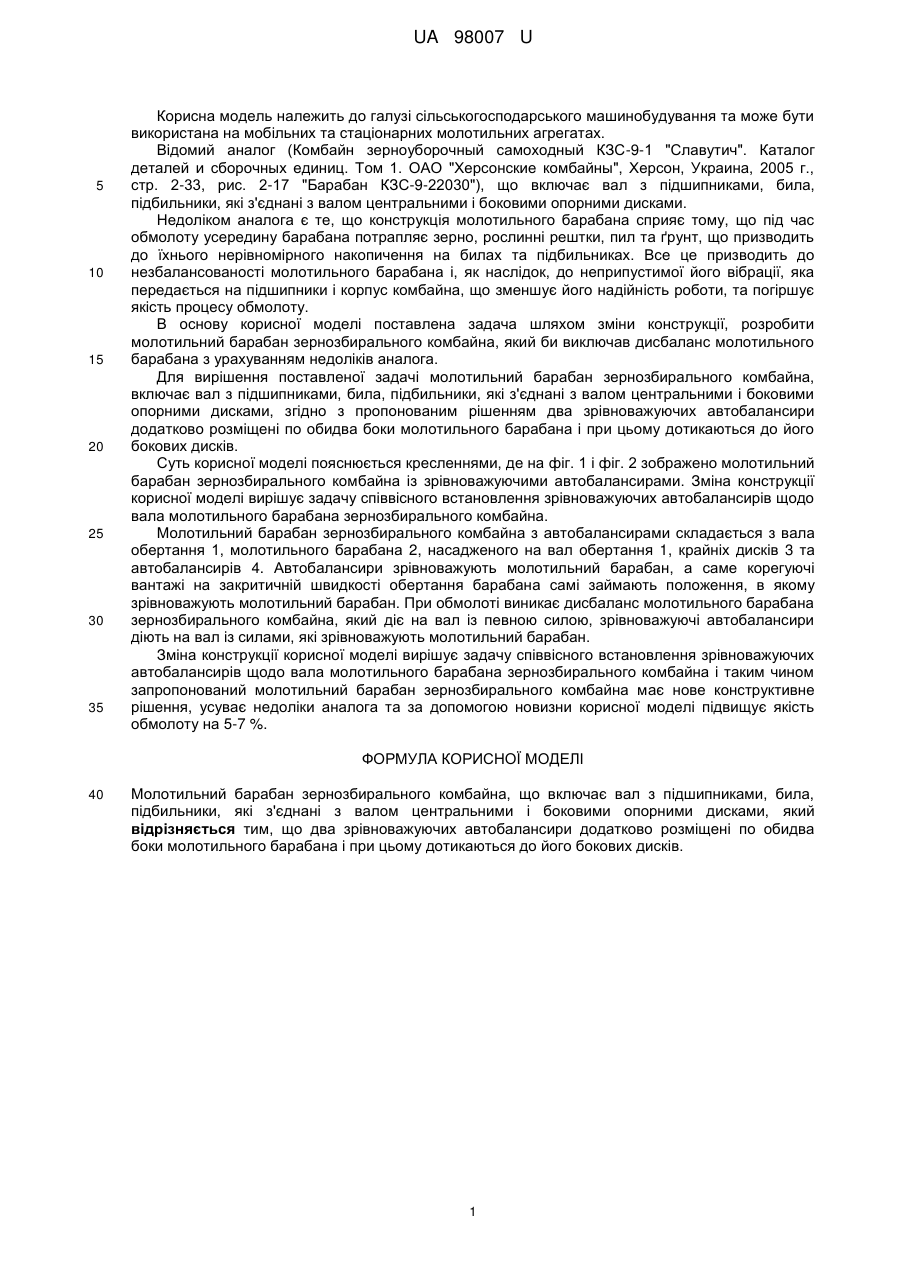

Реферат: Молотильний барабан зернозбирального комбайна включає вал з підшипниками, била, підбильники, які з'єднані з валом центральними і боковими опорними дисками. Два зрівноважуючих автобалансири додатково розміщені по обидва боки молотильного барабана і при цьому дотикаються до його бокових дисків. UA 98007 U (54) МОЛОТИЛЬНИЙ БАРАБАН ЗЕРНОЗБИРАЛЬНОГО КОМБАЙНА UA 98007 U UA 98007 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільськогосподарського машинобудування та може бути використана на мобільних та стаціонарних молотильних агрегатах. Відомий аналог (Комбайн зерноуборочный самоходный КЗС-9-1 "Славутич". Каталог деталей и сборочных единиц. Том 1. ОАО "Херсонские комбайны", Херсон, Украина, 2005 г., стр. 2-33, рис. 2-17 "Барабан КЗС-9-22030"), що включає вал з підшипниками, била, підбильники, які з'єднані з валом центральними і боковими опорними дисками. Недоліком аналога є те, що конструкція молотильного барабана сприяє тому, що під час обмолоту усередину барабана потрапляє зерно, рослинні рештки, пил та ґрунт, що призводить до їхнього нерівномірного накопичення на билах та підбильниках. Все це призводить до незбалансованості молотильного барабана і, як наслідок, до неприпустимої його вібрації, яка передається на підшипники і корпус комбайна, що зменшує його надійність роботи, та погіршує якість процесу обмолоту. В основу корисної моделі поставлена задача шляхом зміни конструкції, розробити молотильний барабан зернозбирального комбайна, який би виключав дисбаланс молотильного барабана з урахуванням недоліків аналога. Для вирішення поставленої задачі молотильний барабан зернозбирального комбайна, включає вал з підшипниками, била, підбильники, які з'єднані з валом центральними і боковими опорними дисками, згідно з пропонованим рішенням два зрівноважуючих автобалансири додатково розміщені по обидва боки молотильного барабана і при цьому дотикаються до його бокових дисків. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 і фіг. 2 зображено молотильний барабан зернозбирального комбайна із зрівноважуючими автобалансирами. Зміна конструкції корисної моделі вирішує задачу співвісного встановлення зрівноважуючих автобалансирів щодо вала молотильного барабана зернозбирального комбайна. Молотильний барабан зернозбирального комбайна з автобалансирами складається з вала обертання 1, молотильного барабана 2, насадженого на вал обертання 1, крайніх дисків 3 та автобалансирів 4. Автобалансири зрівноважують молотильний барабан, а саме корегуючі вантажі на закритичній швидкості обертання барабана самі займають положення, в якому зрівноважують молотильний барабан. При обмолоті виникає дисбаланс молотильного барабана зернозбирального комбайна, який діє на вал із певною силою, зрівноважуючі автобалансири діють на вал із силами, які зрівноважують молотильний барабан. Зміна конструкції корисної моделі вирішує задачу співвісного встановлення зрівноважуючих автобалансирів щодо вала молотильного барабана зернозбирального комбайна і таким чином запропонований молотильний барабан зернозбирального комбайна має нове конструктивне рішення, усуває недоліки аналога та за допомогою новизни корисної моделі підвищує якість обмолоту на 5-7 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Молотильний барабан зернозбирального комбайна, що включає вал з підшипниками, била, підбильники, які з'єднані з валом центральними і боковими опорними дисками, який відрізняється тим, що два зрівноважуючих автобалансири додатково розміщені по обидва боки молотильного барабана і при цьому дотикаються до його бокових дисків. 1 UA 98007 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
