Віброзбуджувач з регулюванням амплітуди коливань

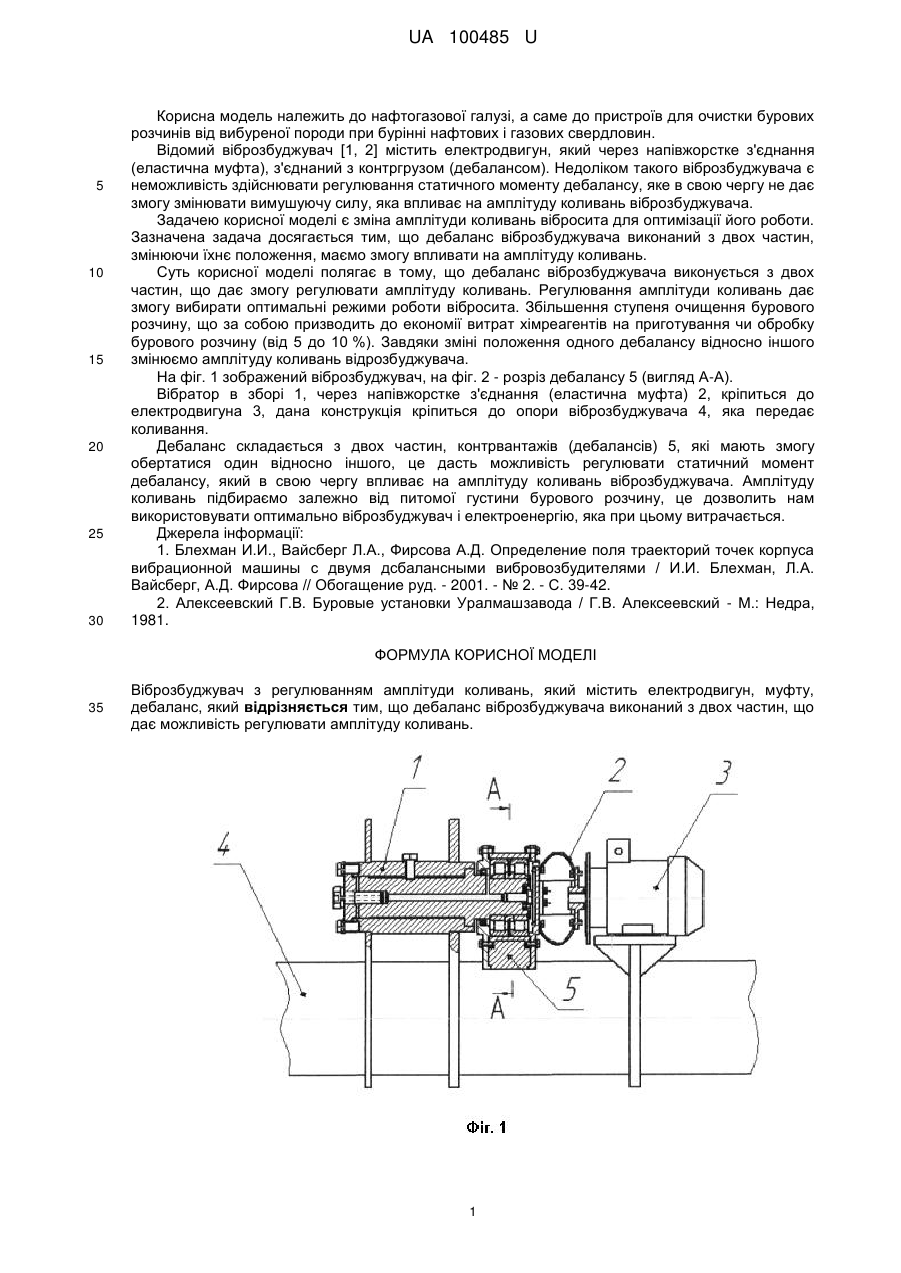

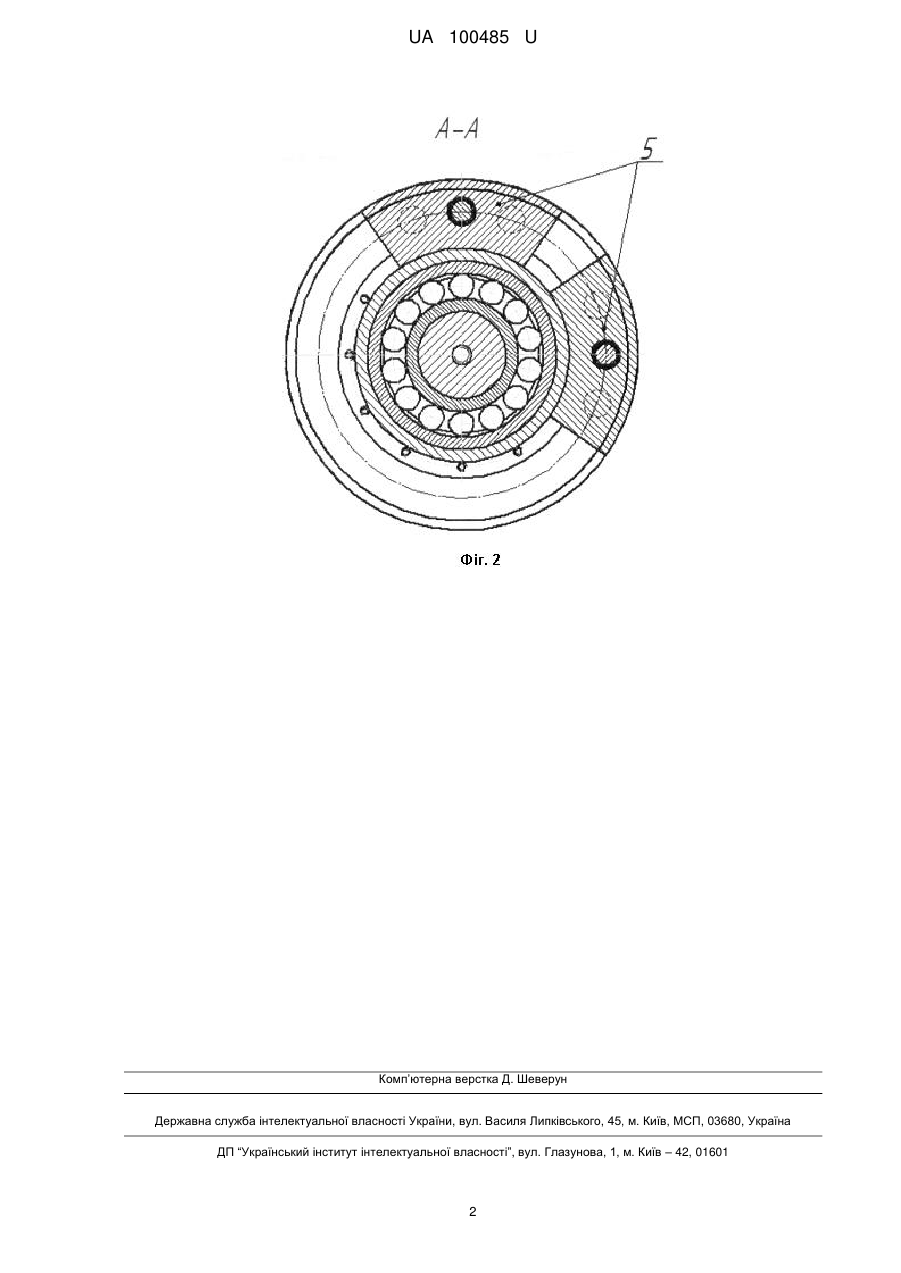

Реферат: Віброзбуджувач з регулюванням амплітуди коливань містить електродвигун, муфту, дебаланс. Дебаланс віброзбуджувача виконаний з двох частин, що дає можливість регулювати амплітуду коливань. UA 100485 U (12) UA 100485 U UA 100485 U 5 10 15 20 25 30 Корисна модель належить до нафтогазової галузі, а саме до пристроїв для очистки бурових розчинів від вибуреної породи при бурінні нафтових і газових свердловин. Відомий віброзбуджувач [1, 2] містить електродвигун, який через напівжорстке з'єднання (еластична муфта), з'єднаний з контргрузом (дебалансом). Недоліком такого віброзбуджувача є неможливість здійснювати регулювання статичного моменту дебалансу, яке в свою чергу не дає змогу змінювати вимушуючу силу, яка впливає на амплітуду коливань віброзбуджувача. Задачею корисної моделі є зміна амплітуди коливань вібросита для оптимізації його роботи. Зазначена задача досягається тим, що дебаланс віброзбуджувача виконаний з двох частин, змінюючи їхнє положення, маємо змогу впливати на амплітуду коливань. Суть корисної моделі полягає в тому, що дебаланс віброзбуджувача виконується з двох частин, що дає змогу регулювати амплітуду коливань. Регулювання амплітуди коливань дає змогу вибирати оптимальні режими роботи вібросита. Збільшення ступеня очищення бурового розчину, що за собою призводить до економії витрат хімреагентів на приготування чи обробку бурового розчину (від 5 до 10 %). Завдяки зміні положення одного дебалансу відносно іншого змінюємо амплітуду коливань відрозбуджувача. На фіг. 1 зображений віброзбуджувач, на фіг. 2 - розріз дебалансу 5 (вигляд А-А). Вібратор в зборі 1, через напівжорстке з'єднання (еластична муфта) 2, кріпиться до електродвигуна 3, дана конструкція кріпиться до опори віброзбуджувача 4, яка передає коливання. Дебаланс складається з двох частин, контрвантажів (дебалансів) 5, які мають змогу обертатися один відносно іншого, це дасть можливість регулювати статичний момент дебалансу, який в свою чергу впливає на амплітуду коливань віброзбуджувача. Амплітуду коливань підбираємо залежно від питомої густини бурового розчину, це дозволить нам використовувати оптимально віброзбуджувач і електроенергію, яка при цьому витрачається. Джерела інформації: 1. Блехман И.И., Вайсберг Л.А., Фирсова А.Д. Определение поля траекторий точек корпуса вибрационной машины с двумя дсбалансными вибровозбудителями / И.И. Блехман, Л.А. Вайсберг, А.Д. Фирсова // Обогащение руд. - 2001. - № 2. - С. 39-42. 2. Алексеевский Г.В. Буровые установки Уралмашзавода / Г.В. Алексеевский - М.: Недра, 1981. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Віброзбуджувач з регулюванням амплітуди коливань, який містить електродвигун, муфту, дебаланс, який відрізняється тим, що дебаланс віброзбуджувача виконаний з двох частин, що дає можливість регулювати амплітуду коливань. 1 UA 100485 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
