Секція багаторядного трубчасто-пластинчастого радіатора

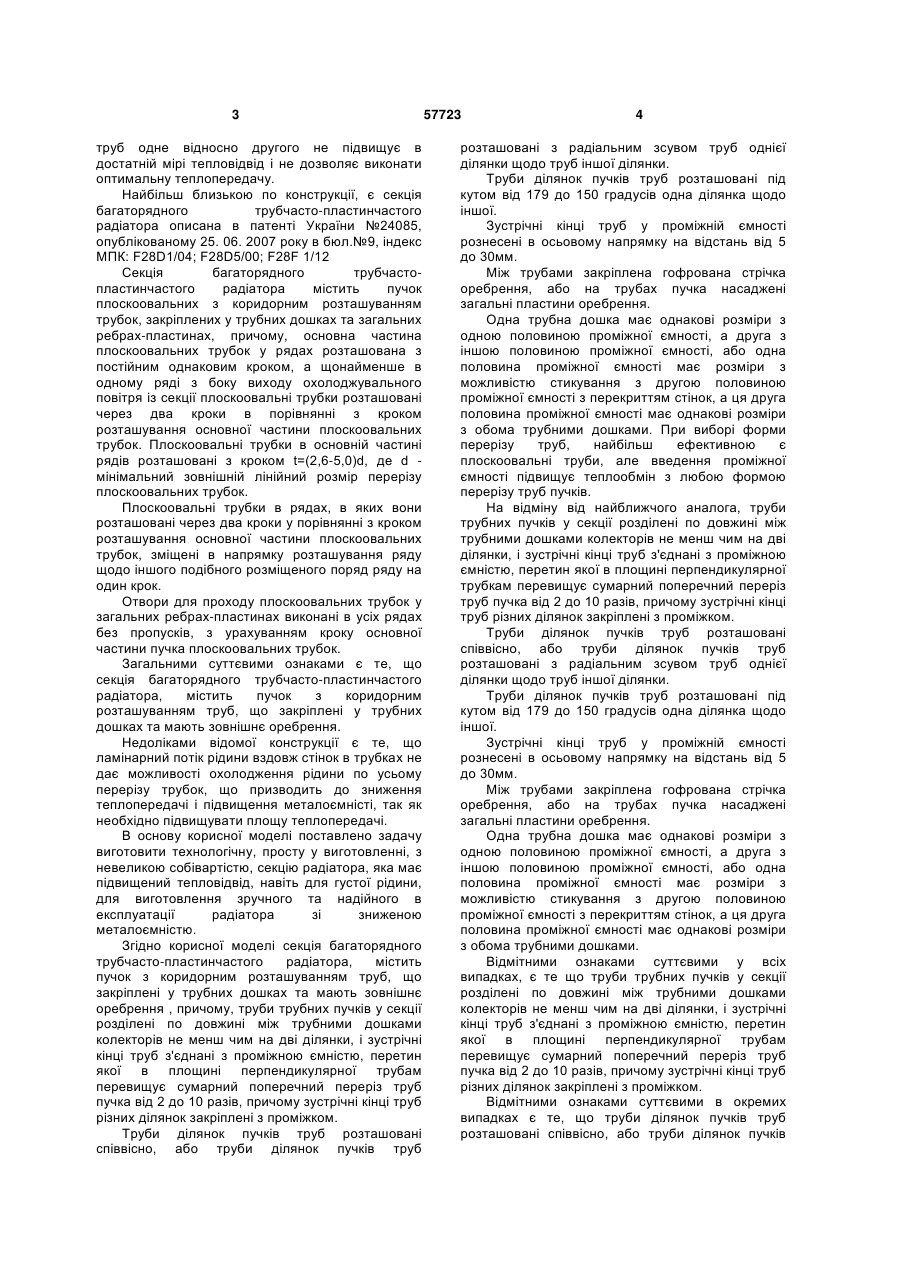

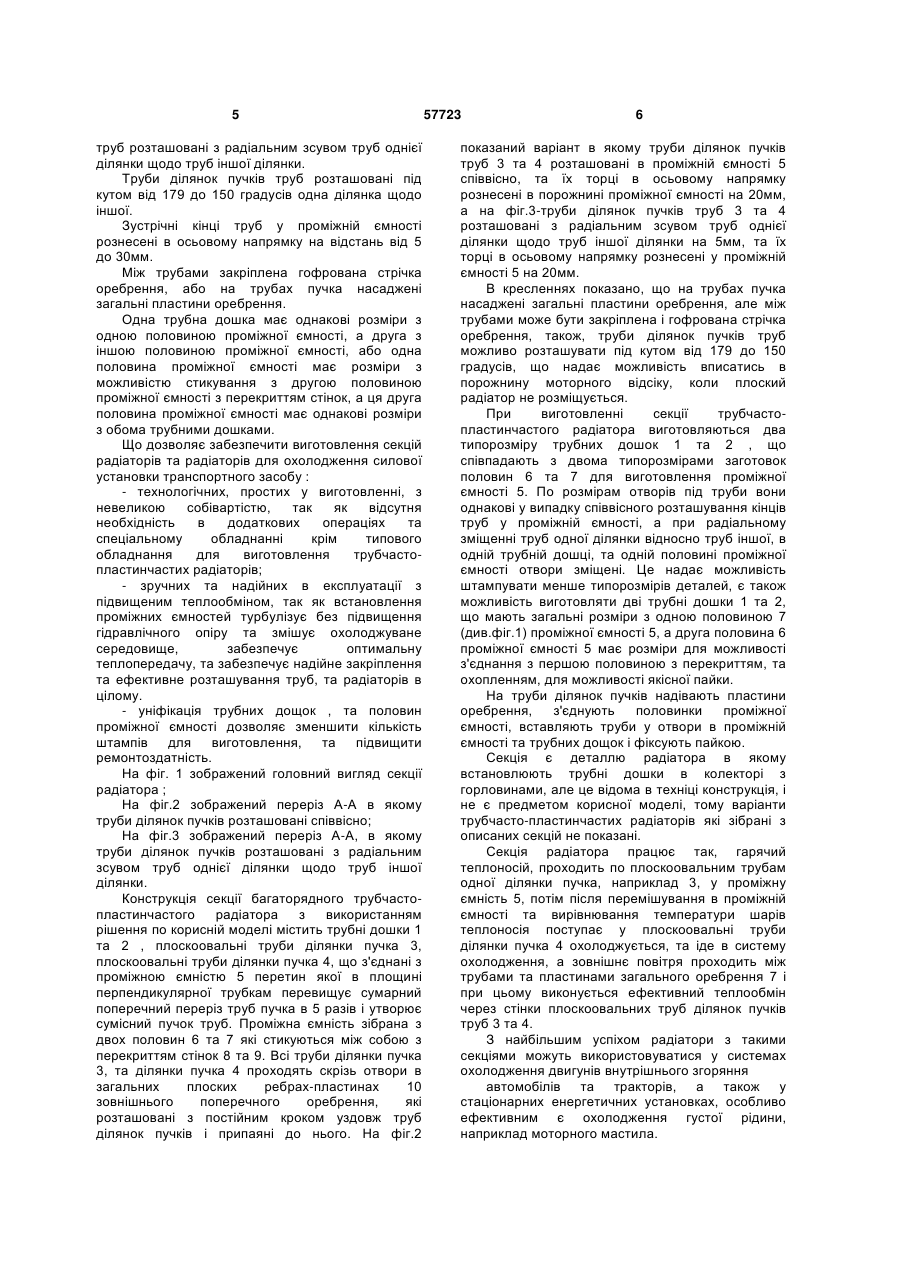

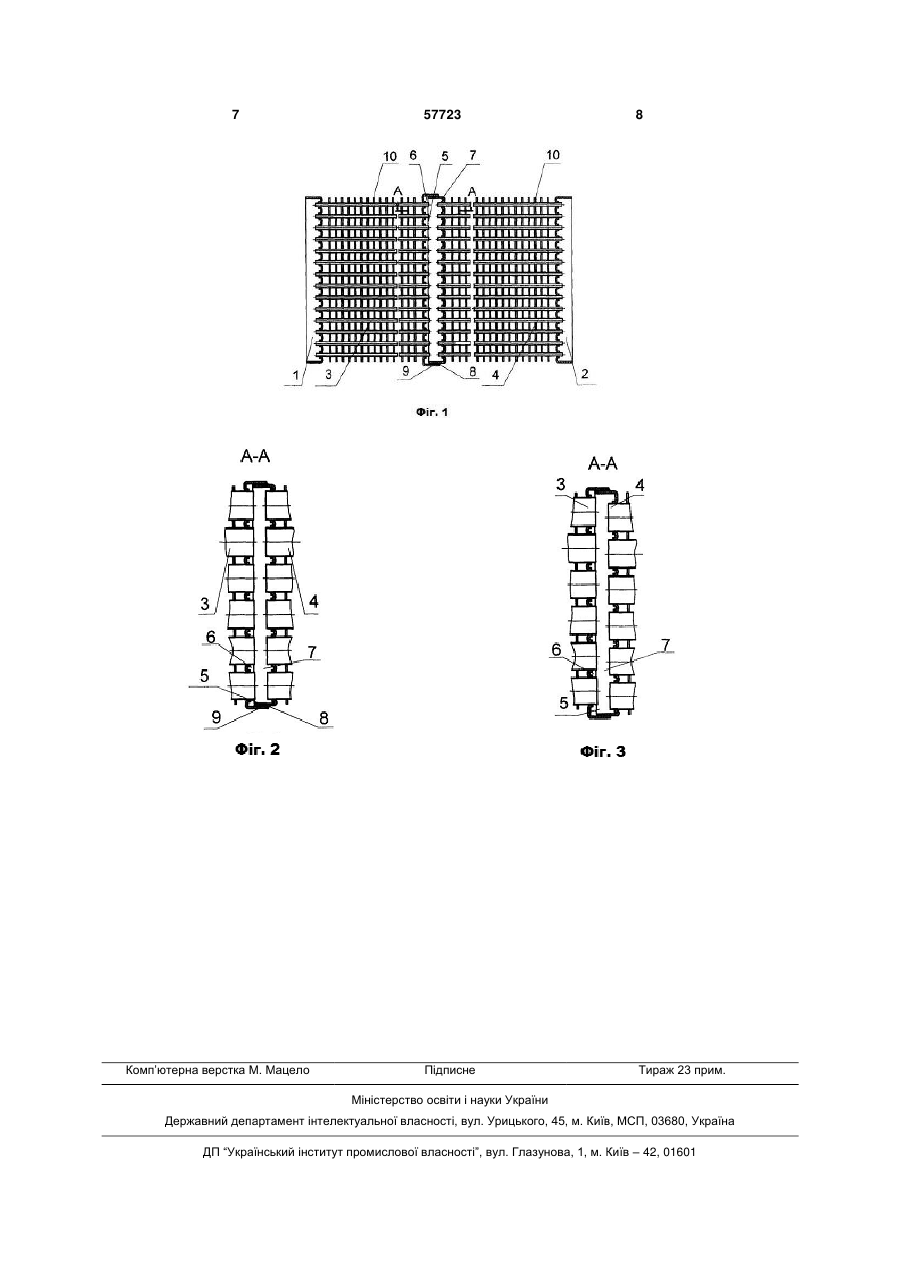

1. Секція багаторядного трубчастопластинчастого радіатора, що містить пучок з коридорним розташуванням труб, що закріплені у трубних дошках та мають зовнішнє оребрення, яка відрізняється тим, що труби трубних пучків у секції розділені по довжині між трубними дошками колекторів не менше чим на дві ділянки, і зустрічні кінці труб з'єднані з проміжною ємністю, переріз якої, в площині, перпендикулярній трубам, перевищує сумарний поперечний переріз труб пучка від 2 до 10 разів, при цьому зустрічні кінці труб різних ділянок закріплені з проміжком. 2. Секція за п. 1, яка відрізняється тим, що труби ділянок пучків труб розташовані співвісно. 3. Секція за п. 1, яка відрізняється тим, що труби ділянок пучків труб розташовані з радіальним U 2 (19) 1 3 труб одне відносно другого не підвищує в достатній мірі тепловідвід і не дозволяє виконати оптимальну теплопередачу. Найбільш близькою по конструкції, є секція багаторядного трубчасто-пластинчастого радіатора описана в патенті України №24085, опублікованому 25. 06. 2007 року в бюл.№9, індекс МПК: F28D1/04; F28D5/00; F28F 1/12 Секція багаторядного трубчастопластинчастого радіатора містить пучок плоскоовальних з коридорним розташуванням трубок, закріплених у трубних дошках та загальних ребрах-пластинах, причому, основна частина плоскоовальних трубок у рядах розташована з постійним однаковим кроком, а щонайменше в одному ряді з боку виходу охолоджувального повітря із секції плоскоовальні трубки розташовані через два кроки в порівнянні з кроком розташування основної частини плоскоовальних трубок. Плоскоовальні трубки в основній частині рядів розташовані з кроком t=(2,6-5,0)d, де d мінімальний зовнішній лінійний розмір перерізу плоскоовальних трубок. Плоскоовальні трубки в рядах, в яких вони розташовані через два кроки у порівнянні з кроком розташування основної частини плоскоовальних трубок, зміщені в напрямку розташування ряду щодо іншого подібного розміщеного поряд ряду на один крок. Отвори для проходу плоскоовальних трубок у загальних ребрах-пластинах виконані в усіх рядах без пропусків, з урахуванням кроку основної частини пучка плоскоовальних трубок. Загальними суттєвими ознаками є те, що секція багаторядного трубчасто-пластинчастого радіатора, містить пучок з коридорним розташуванням труб, що закріплені у трубних дошках та мають зовнішнє оребрення. Недоліками відомої конструкції є те, що ламінарний потік рідини вздовж стінок в трубках не дає можливості охолодження рідини по усьому перерізу трубок, що призводить до зниження теплопередачі і підвищення металоємністі, так як необхідно підвищувати площу теплопередачі. В основу корисної моделі поставлено задачу виготовити технологічну, просту у виготовленні, з невеликою собівартістю, секцію радіатора, яка має підвищений тепловідвід, навіть для густої рідини, для виготовлення зручного та надійного в експлуатації радіатора зі зниженою металоємністю. Згідно корисної моделі секція багаторядного трубчасто-пластинчастого радіатора, містить пучок з коридорним розташуванням труб, що закріплені у трубних дошках та мають зовнішнє оребрення , причому, труби трубних пучків у секції розділені по довжині між трубними дошками колекторів не менш чим на дві ділянки, і зустрічні кінці труб з'єднані з проміжною ємністю, перетин якої в площині перпендикулярної трубам перевищує сумарний поперечний переріз труб пучка від 2 до 10 разів, причому зустрічні кінці труб різних ділянок закріплені з проміжком. Труби ділянок пучків труб розташовані співвісно, або труби ділянок пучків труб 57723 4 розташовані з радіальним зсувом труб однієї ділянки щодо труб іншої ділянки. Труби ділянок пучків труб розташовані під кутом від 179 до 150 градусів одна ділянка щодо іншої. Зустрічні кінці труб у проміжній ємності рознесені в осьовому напрямку на відстань від 5 до 30мм. Між трубами закріплена гофрована стрічка оребрення, або на трубах пучка насаджені загальні пластини оребрення. Одна трубна дошка має однакові розміри з одною половиною проміжної ємності, а друга з іншою половиною проміжної ємності, або одна половина проміжної ємності має розміри з можливістю стикування з другою половиною проміжної ємності з перекриттям стінок, а ця друга половина проміжної ємності має однакові розміри з обома трубними дошками. При виборі форми перерізу труб, найбільш ефективною є плоскоовальні труби, але введення проміжної ємності підвищує теплообмін з любою формою перерізу труб пучків. На відміну від найближчого аналога, труби трубних пучків у секції розділені по довжині між трубними дошками колекторів не менш чим на дві ділянки, і зустрічні кінці труб з'єднані з проміжною ємністю, перетин якої в площині перпендикулярної трубкам перевищує сумарний поперечний переріз труб пучка від 2 до 10 разів, причому зустрічні кінці труб різних ділянок закріплені з проміжком. Труби ділянок пучків труб розташовані співвісно, або труби ділянок пучків труб розташовані з радіальним зсувом труб однієї ділянки щодо труб іншої ділянки. Труби ділянок пучків труб розташовані під кутом від 179 до 150 градусів одна ділянка щодо іншої. Зустрічні кінці труб у проміжній ємності рознесені в осьовому напрямку на відстань від 5 до 30мм. Між трубами закріплена гофрована стрічка оребрення, або на трубах пучка насаджені загальні пластини оребрення. Одна трубна дошка має однакові розміри з одною половиною проміжної ємності, а друга з іншою половиною проміжної ємності, або одна половина проміжної ємності має розміри з можливістю стикування з другою половиною проміжної ємності з перекриттям стінок, а ця друга половина проміжної ємності має однакові розміри з обома трубними дошками. Відмітними ознаками суттєвими у всіх випадках, є те що труби трубних пучків у секції розділені по довжині між трубними дошками колекторів не менш чим на дві ділянки, і зустрічні кінці труб з'єднані з проміжною ємністю, перетин якої в площині перпендикулярної трубам перевищує сумарний поперечний переріз труб пучка від 2 до 10 разів, причому зустрічні кінці труб різних ділянок закріплені з проміжком. Відмітними ознаками суттєвими в окремих випадках є те, що труби ділянок пучків труб розташовані співвісно, або труби ділянок пучків 5 труб розташовані з радіальним зсувом труб однієї ділянки щодо труб іншої ділянки. Труби ділянок пучків труб розташовані під кутом від 179 до 150 градусів одна ділянка щодо іншої. Зустрічні кінці труб у проміжній ємності рознесені в осьовому напрямку на відстань від 5 до 30мм. Між трубами закріплена гофрована стрічка оребрення, або на трубах пучка насаджені загальні пластини оребрення. Одна трубна дошка має однакові розміри з одною половиною проміжної ємності, а друга з іншою половиною проміжної ємності, або одна половина проміжної ємності має розміри з можливістю стикування з другою половиною проміжної ємності з перекриттям стінок, а ця друга половина проміжної ємності має однакові розміри з обома трубними дошками. Що дозволяє забезпечити виготовлення секцій радіаторів та радіаторів для охолодження силової установки транспортного засобу : - технологічних, простих у виготовленні, з невеликою собівартістю, так як відсутня необхідність в додаткових операціях та спеціальному обладнанні крім типового обладнання для виготовлення трубчастопластинчастих радіаторів; - зручних та надійних в експлуатації з підвищеним теплообміном, так як встановлення проміжних ємностей турбулізує без підвищення гідравлічного опіру та змішує охолоджуване середовище, забезпечує оптимальну теплопередачу, та забезпечує надійне закріплення та ефективне розташування труб, та радіаторів в цілому. - уніфікація трубних дощок , та половин проміжної ємності дозволяє зменшити кількість штампів для виготовлення, та підвищити ремонтоздатність. На фіг. 1 зображений головний вигляд секції радіатора ; На фіг.2 зображений переріз А-А в якому труби ділянок пучків розташовані співвісно; На фіг.3 зображений переріз А-А, в якому труби ділянок пучків розташовані з радіальним зсувом труб однієї ділянки щодо труб іншої ділянки. Конструкція секції багаторядного трубчастопластинчастого радіатора з використанням рішення по корисній моделі містить трубні дошки 1 та 2 , плоскоовальні труби ділянки пучка 3, плоскоовальні труби ділянки пучка 4, що з'єднані з проміжною ємністю 5 перетин якої в площині перпендикулярної трубкам перевищує сумарний поперечний переріз труб пучка в 5 разів і утворює сумісний пучок труб. Проміжна ємність зібрана з двох половин 6 та 7 які стикуються між собою з перекриттям стінок 8 та 9. Всі труби ділянки пучка 3, та ділянки пучка 4 проходять скрізь отвори в загальних плоских ребрах-пластинах 10 зовнішнього поперечного оребрення, які розташовані з постійним кроком уздовж труб ділянок пучків і припаяні до нього. На фіг.2 57723 6 показаний варіант в якому труби ділянок пучків труб 3 та 4 розташовані в проміжній ємності 5 співвісно, та їх торці в осьовому напрямку рознесені в порожнині проміжної ємності на 20мм, а на фіг.3-труби ділянок пучків труб 3 та 4 розташовані з радіальним зсувом труб однієї ділянки щодо труб іншої ділянки на 5мм, та їх торці в осьовому напрямку рознесені у проміжній ємності 5 на 20мм. В кресленнях показано, що на трубах пучка насаджені загальні пластини оребрення, але між трубами може бути закріплена і гофрована стрічка оребрення, також, труби ділянок пучків труб можливо розташувати під кутом від 179 до 150 градусів, що надає можливість вписатись в порожнину моторного відсіку, коли плоский радіатор не розміщується. При виготовленні секції трубчастопластинчастого радіатора виготовляються два типорозміру трубних дошок 1 та 2 , що співпадають з двома типорозмірами заготовок половин 6 та 7 для виготовлення проміжної ємності 5. По розмірам отворів під труби вони однакові у випадку співвісного розташування кінців труб у проміжній ємності, а при радіальному зміщенні труб одної ділянки відносно труб іншої, в одній трубній дошці, та одній половині проміжної ємності отвори зміщені. Це надає можливість штампувати менше типорозмірів деталей, є також можливість виготовляти дві трубні дошки 1 та 2, що мають загальні розміри з одною половиною 7 (див.фіг.1) проміжної ємності 5, а друга половина 6 проміжної ємності 5 має розміри для можливості з'єднання з першою половиною з перекриттям, та охопленням, для можливості якісної пайки. На труби ділянок пучків надівають пластини оребрення, з'єднують половинки проміжної ємності, вставляють труби у отвори в проміжній ємності та трубних дощок і фіксують пайкою. Секція є деталлю радіатора в якому встановлюють трубні дошки в колекторі з горловинами, але це відома в техніці конструкція, і не є предметом корисної моделі, тому варіанти трубчасто-пластинчастих радіаторів які зібрані з описаних секцій не показані. Секція радіатора працює так, гарячий теплоносій, проходить по плоскоовальним трубам одної ділянки пучка, наприклад 3, у проміжну ємність 5, потім після перемішування в проміжній ємності та вирівнювання температури шарів теплоносія поступає у плоскоовальні труби ділянки пучка 4 охолоджується, та іде в систему охолодження, а зовнішнє повітря проходить між трубами та пластинами загального оребрення 7 і при цьому виконується ефективний теплообмін через стінки плоскоовальних труб ділянок пучків труб 3 та 4. З найбільшим успіхом радіатори з такими секціями можуть використовуватися у системах охолодження двигунів внутрішнього згоряння автомобілів та тракторів, а також у стаціонарних енергетичних установках, особливо ефективним є охолодження густої рідини, наприклад моторного мастила. 7 Комп’ютерна верстка М. Мацело 57723 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
