Котел ніісту-5 дк

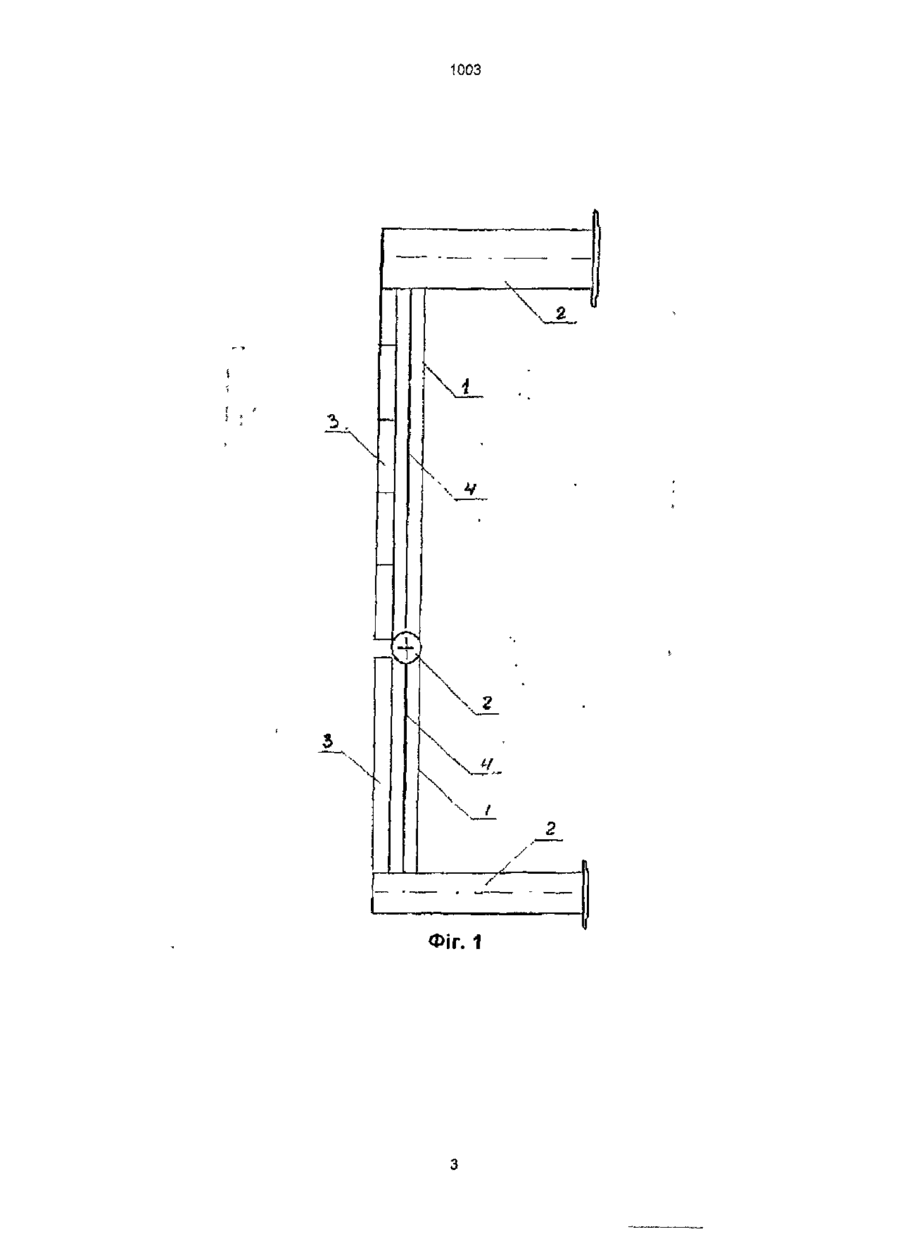

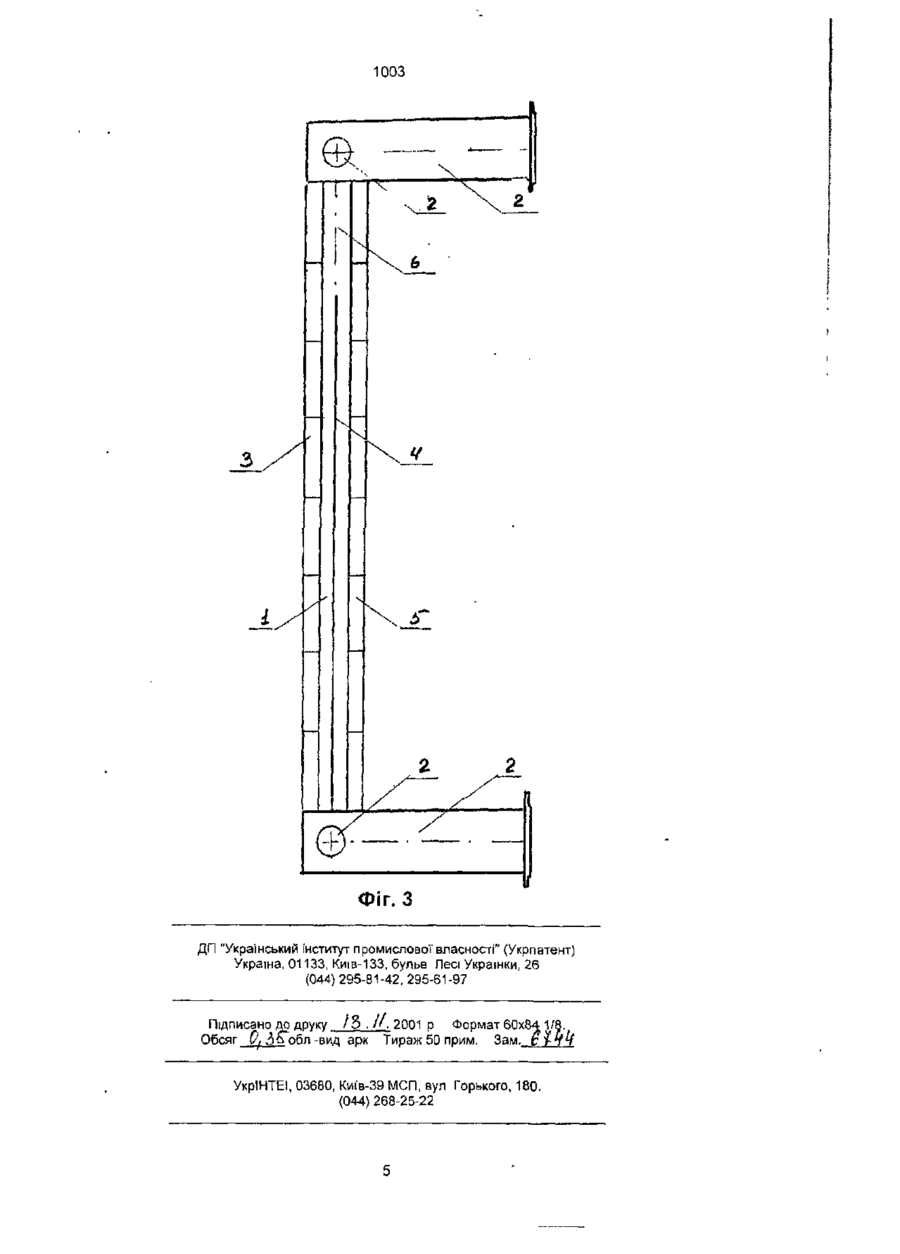

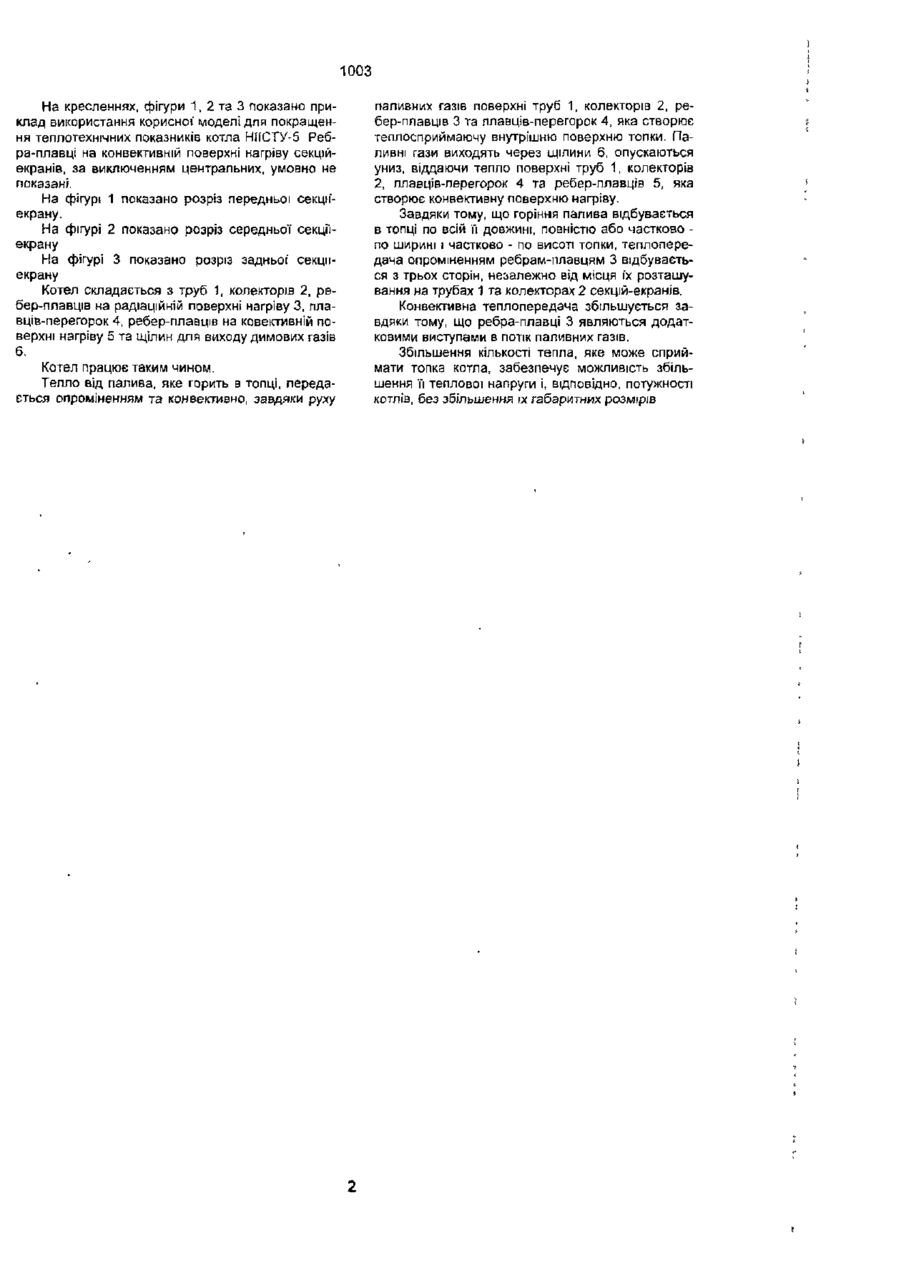

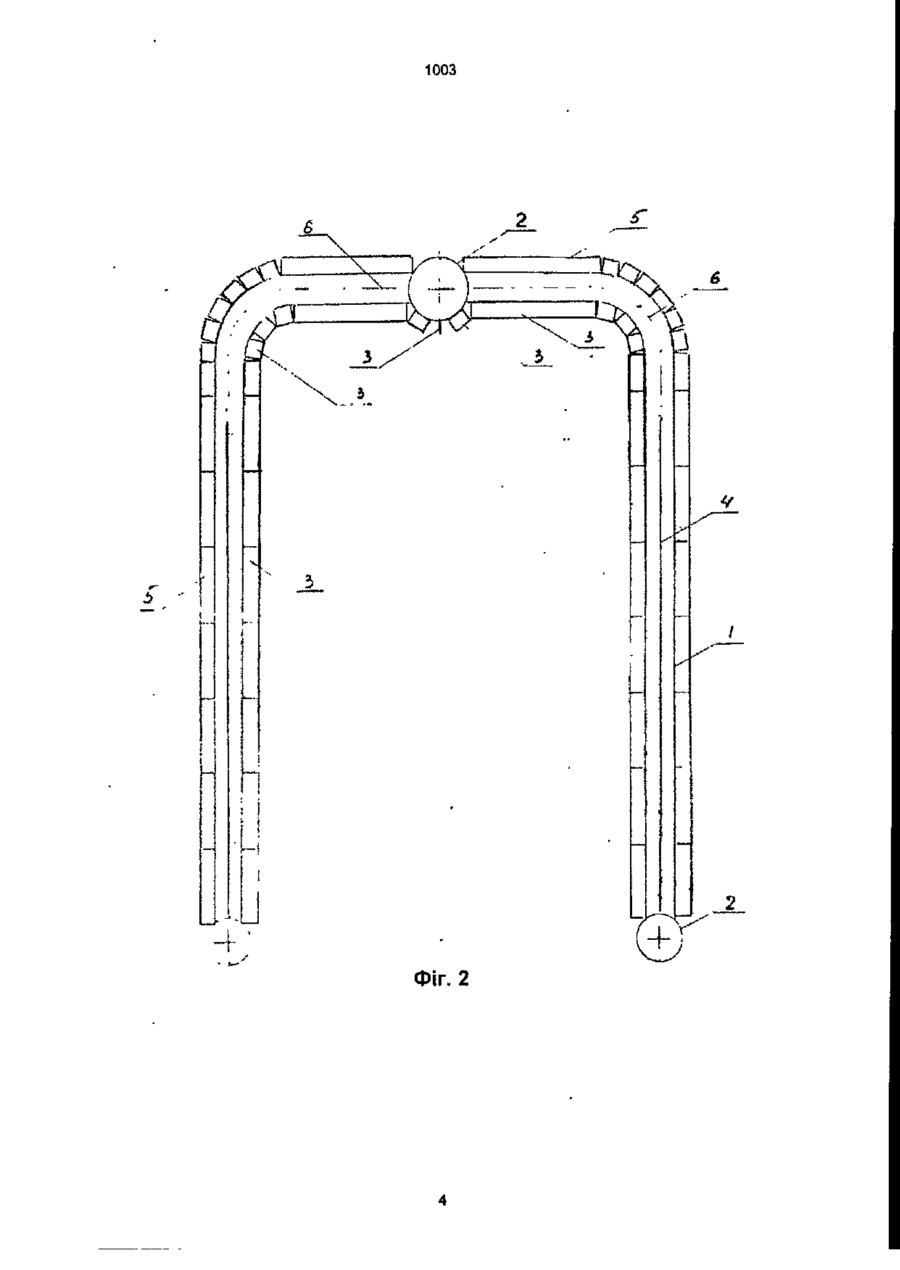

УКРАЇНА (19) UA (11)1003 (із, U (51) 7 F24H1/14 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) КОТЕЛ НІІСТУ-5ДК (21)2001021267 * , (22)22 02 2001 (24) 16.07 2001 (33) UA (46) 16.07 2001, Бюл. №6,2001 р (72) Дерев'янко Микола Іванович, Дерев'янко Валерій Іванович, Дерев'янко Валерій Валерійович, Кутафін Віктор Олексійович, Кукуруза Євген Леонідович (73) Дерев'янко Микола Іванович, Дерев'янко Валерій Іванович, Дерев'янко Валерій Валерійович, Кутафін Віктор Олексійович, Кукуруза Євген Леонідович (57) 1 Котел, який має секції-екрани, внутрішня поверхня яких є в основному радіаційною поверхнею нагріву, а зовнішня поверхня частково або повністю є конвективною поверхнею нагріву, який відрізняється тим, що має на всіх або частині труб та колекторів, зі сторони топки ребра-плавці і центральні ребра-плавці конвективної частини сехцій-екранів на трубах в місцях виходу паливних газів. 2. Котел за п. 1, який відрізняється тим, що має ребра-плавці на гнутій поверхні труб та частково на коловій поверхні колекторів 3. Котел за п. 1, який відрізняється тим, що ребра-плавці виконані по довжині з окремих деталей. Корисна модель відноситься до теплоенергетики і може бути використана в котлах малої потужності типу НМСТУ-5 Найбільш близьким технічним рішенням є котел НІІСТУ-5. Вказаний котел має розміщену в корпусі топку Складається з передньої, середньої та задньої секцій-екранів. Середня та задня секції мають перегородки-плавці, які повністю не доходять до верха секцій, залишаючи щілини між трубами для виходу паливних газів. Внутрішня поверхня труб та перегородокплавців секцій котла є радіаційною поверхнею нагріву. ЗОВНІШНІ сторони труб середньої та задньої секцій мають ребра-плавці І разом з зовнішньою стороною перегородок-плавців є конвективною поверхнею нагріву. В топці котла паливні гази піднімаються вгору, виходять через щілини між трубами середньої1 та задньої секцій-екранів і опускаються униз, обмиваючи конвективну поверхню нагріву Перевагами зазначеного котла є простота виготовлення, яка не вимагає спеціального технологічного оснащення, висока ремонтна придатність та невелика ціна Недоліками вказаного котла є недостатньо ефективна промениста та конвективна теплопередача в топці від спалюваного палива та недостатня конвективна теплопередача від паливних газів в верхній частині середньої та задньої секційекранів. В основу корисної моделі поставлено задачу удосконалення котлів мало'і потужності типу НіІСТУ-5 шляхом встановлення зі сторони топки ребер-плавців на трубах і колекторах та центральних ребер-плавців на трубах конвективно! частини секцій-екранів в місцях виходу паливних газів забезпечити збільшення теплопередачі, коефіцієнту корисної дії та потужності котлів. Встановлення ребер-плавців на труби та колектори зі сторони топки збільшує й теплосприймаючу поверхню, що, відповідно, збільшує кількість тепла, яке отримує котел в топці за рахунок променистої теплопередачі від горіння палива та конвективної' теплопередачі від руху паливних газів. Встановлення центральних ребер-плавців на конвективній частині по всій довжині труб середньої та задньої секцій збільшує конвективну поверхню теплопередачі в місцях найбільшої температури паливних газів Приєднання ребер-плавців не потребує спеціальної оснастки г може бути виконане при виготовленні не тільки нових котлів або їх деталей, а також і на діючих котлах типа НПСТУ-5 під час виконання ремонтних робіт або в період неопалювального сезону Ребра-плавці встановлюються на прямій та гнутій поверхні труб, а на колекторах - також і на коловій поверхні. Для забезпечення оптимальної ефективності теплопередачі ребра-плавці по довжині виконуються з окремих деталей, розміри яких встановлюються технологічною доцільністю виконання. 1003 На кресленнях, фігури 1, 2 та 3 показано приклад використання корисної моделі для покращення теплотехнічних показників котла НПСТУ-5 Ребра-плавці на конвективній поверхні нагріву секційекранів, за виключенням центральних, умовно не показані. На фігурі 1 показано розріз передньої секцнекрану. На фігурі 2 показано розріз середньої секцнекрану На фігурі 3 показано розріз задньої секцмекрану Котел складається з труб 1, колекторів 2, ребер-плавців на радіаційній поверхні нагріву 3, плавців-перегорок 4, ребер-плавців на ковективній поверхні нагріву 5 та щілин для виходу димових газів 6. Котел працює таким чином. Тепло від палива, яке горить в топці, передається опроміненням та конвективно, завдяки руху паливних газів поверхні труб 1, колекторів 2, ребер-плавців 3 та ллавців-перегорок 4, яка створює теплосприймаючу внутрішню поверхню топки. Паливні гази виходять через щілини 6, опускаються униз, віддаючи тепло поверхні труб 1, колекторів 2, плавців-перегорок 4 та ребер-плавців 5, яка створює конвективну поверхню нагріву. Завдяки тому, що горіння палива відбувається в топці по всій Ті ДОВЖИНІ, ПОВНІСТЮ або частково по ширині і частково - по висоті топки, теплопередача опроміненням ребрам-плавцям 3 відбувається з трьох сторін, незалежно від місця ґх розташування на трубах 1 та колекторах 2 секцій-екранів. Конвективна теплопередача збільшується завдяки тому, що ребра-плавці 3 являються додатковими виступами в потік паливних газів. Збільшення кількості тепла, яке може сприймати топка котла, забезпечує можливість збільшення її теплової напруги І, відповідно, потужності котлів, без збільшення їх габаритних розмірів 1003 \ V \ 2 Ъ Фіг. 1 1003 -Г Фіг. 2 QtT 1003 Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку / 5 . п . 2001 р Формат 60x84 Обсяг V, ^ Q обл -вид арк Тираж 50 прим, Зам._ УкрІНТЕІ, 03680, Киі"в-39МСП, вул Горького, 180. (044) 268-25-22
