Затискач кріплення світильника / варіанти/

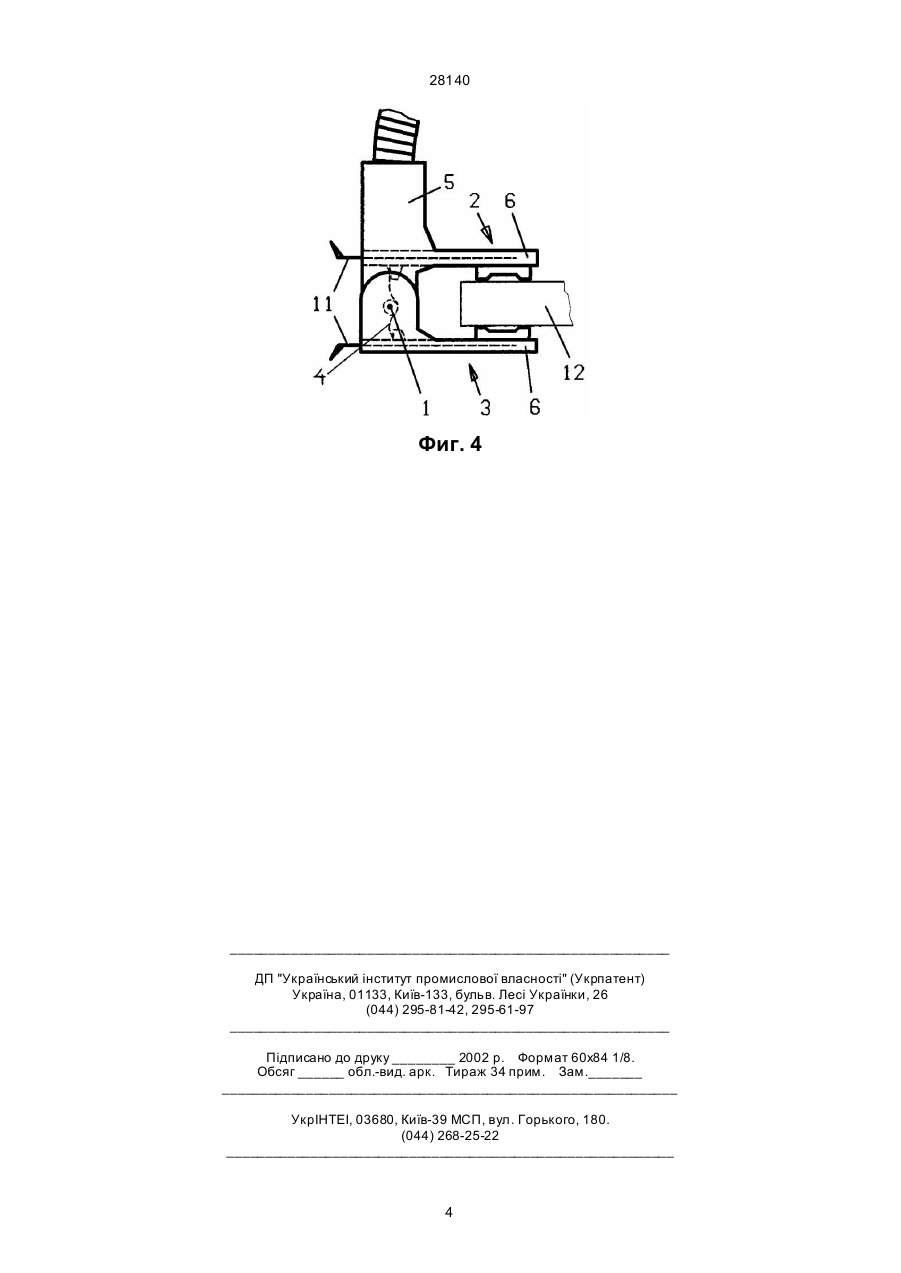

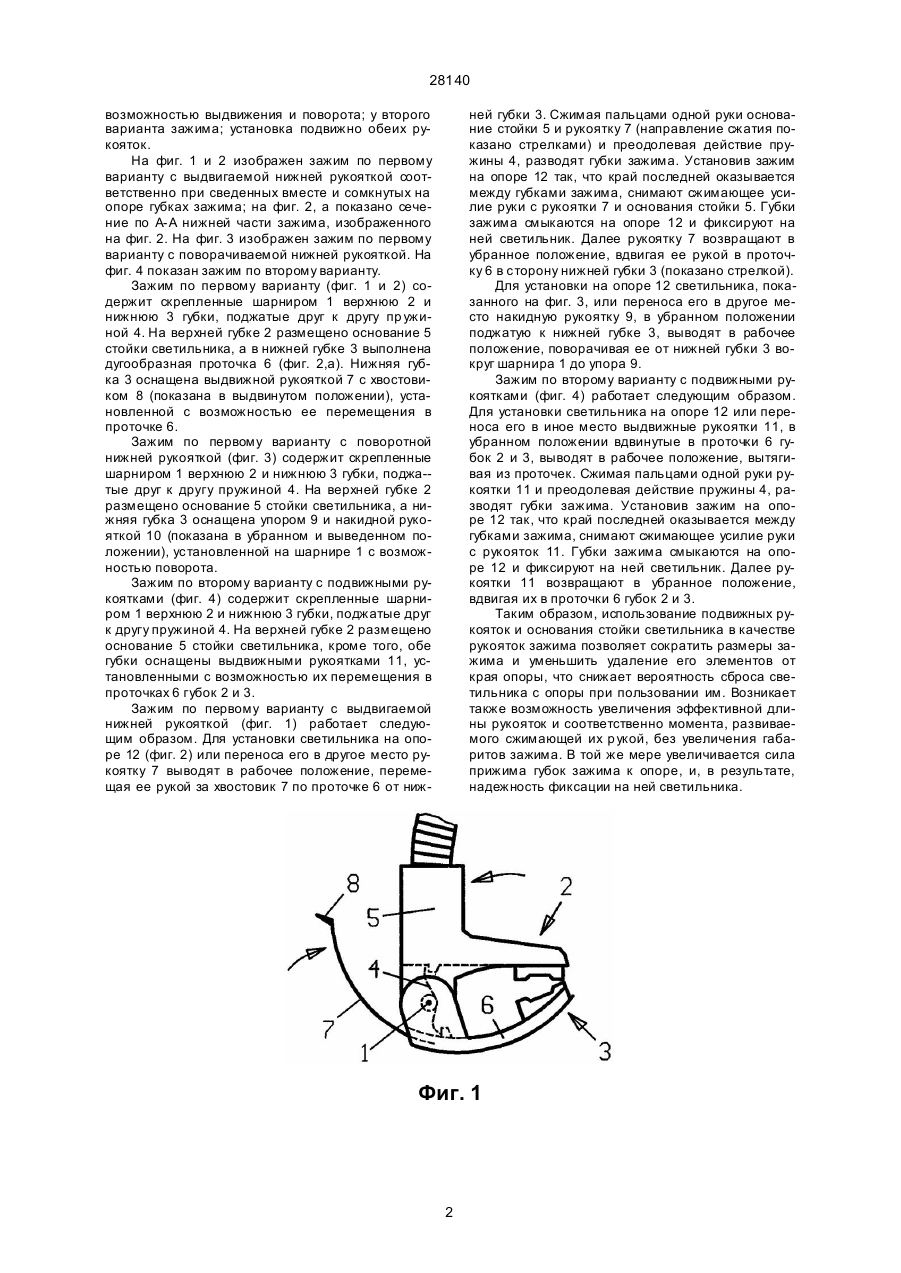

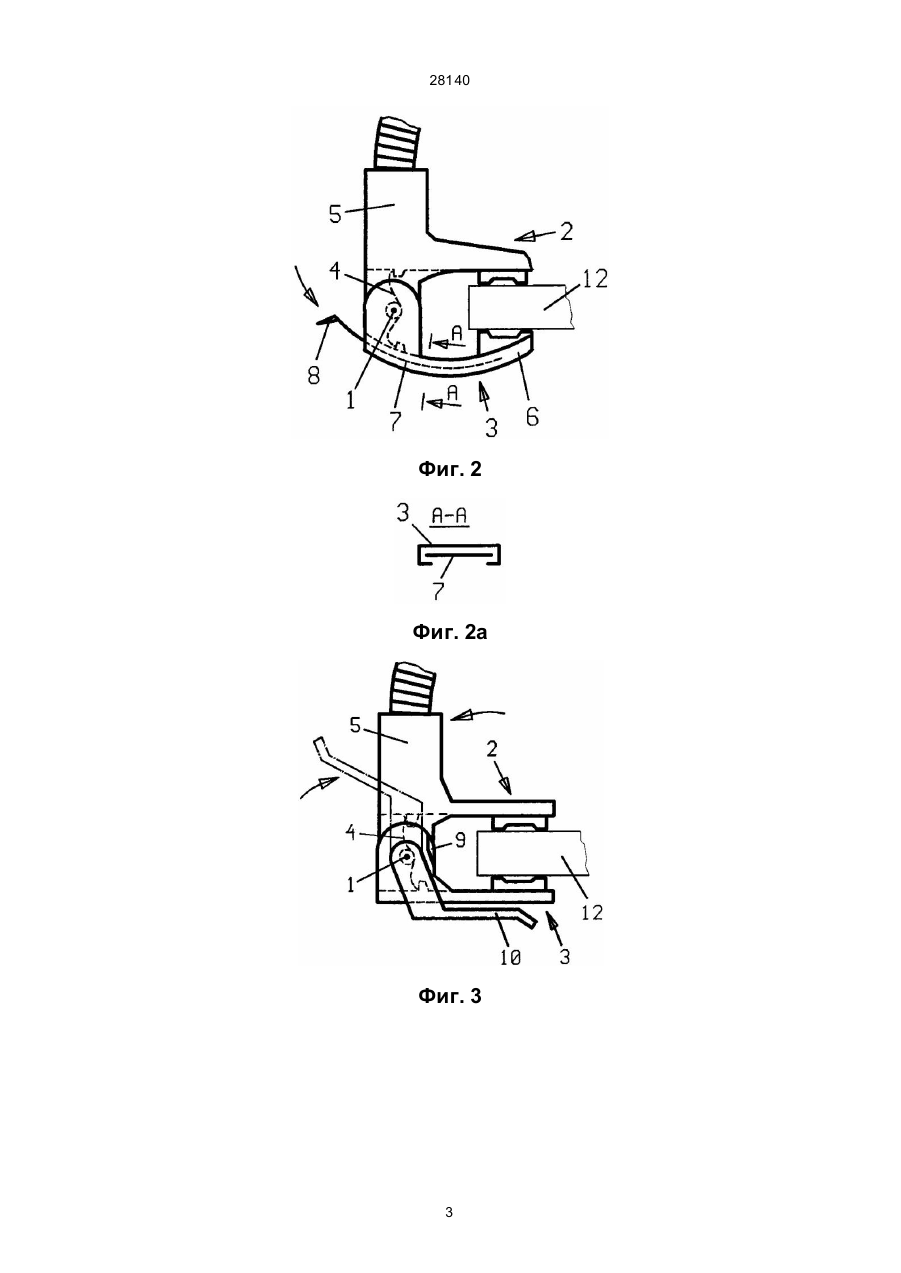

1. Зажим крепления светильника, содержащий шарнирно соединенные и подпружиненные друг к другу верхнюю и нижнюю губки, каждая из которых оснащена рукояткой, причем на верхней губке установлена стойка светильника, отличаю 28140 возможностью выдвижения и поворота; у второго варианта зажима; установка подвижно обеих рукояток. На фиг. 1 и 2 изображен зажим по первому варианту с выдвигаемой нижней рукояткой соответственно при сведенных вместе и сомкнутых на опоре губках зажима; на фиг. 2, а показано сечение по А-А нижней части зажима, изображенного на фиг. 2. На фиг. 3 изображен зажим по первому варианту с поворачиваемой нижней рукояткой. На фиг. 4 показан зажим по второму варианту. Зажим по первому варианту (фиг. 1 и 2) содержит скрепленные шарниром 1 верхнюю 2 и нижнюю 3 губки, поджатые друг к другу пр ужиной 4. На верхней губке 2 размещено основание 5 стойки светильника, а в нижней губке 3 выполнена дугообразная проточка 6 (фиг. 2,а). Нижняя губка 3 оснащена выдвижной рукояткой 7 с хвостовиком 8 (показана в выдвинутом положении), установленной с возможностью ее перемещения в проточке 6. Зажим по первому варианту с поворотной нижней рукояткой (фиг. 3) содержит скрепленные шарниром 1 верхнюю 2 и нижнюю 3 губки, поджа-тые друг к другу пружиной 4. На верхней губке 2 размещено основание 5 стойки светильника, а нижняя губка 3 оснащена упором 9 и накидной рукояткой 10 (показана в убранном и выведенном положении), установленной на шарнире 1 с возможностью поворота. Зажим по второму варианту с подвижными рукоятками (фиг. 4) содержит скрепленные шарниром 1 верхнюю 2 и нижнюю 3 губки, поджатые друг к другу пружиной 4. На верхней губке 2 размещено основание 5 стойки светильника, кроме того, обе губки оснащены выдвижными рукоятками 11, установленными с возможностью их перемещения в проточках 6 губок 2 и 3. Зажим по первому варианту с выдвигаемой нижней рукояткой (фиг. 1) работает следующим образом. Для установки светильника на опоре 12 (фиг. 2) или переноса его в другое место рукоятку 7 выводят в рабочее положение, перемещая ее рукой за хвостовик 7 по проточке 6 от ниж ней губки 3. Сжимая пальцами одной руки основание стойки 5 и рукоятку 7 (направление сжатия показано стрелками) и преодолевая действие пружины 4, разводят губки зажима. Установив зажим на опоре 12 так, что край последней оказывается между губками зажима, снимают сжимающее усилие руки с рукоятки 7 и основания стойки 5. Губки зажима смыкаются на опоре 12 и фиксируют на ней светильник. Далее рукоятку 7 возвращают в убранное положение, вдвигая ее рукой в проточку 6 в сторону нижней губки 3 (показано стрелкой). Для установки на опоре 12 светильника, показанного на фиг. 3, или переноса его в другое место накидную рукоятку 9, в убранном положении поджатую к нижней губке 3, выводят в рабочее положение, поворачивая ее от нижней губки 3 вокруг шарнира 1 до упора 9. Зажим по второму варианту с подвижными рукоятками (фиг. 4) работает следующим образом. Для установки светильника на опоре 12 или переноса его в иное место выдвижные рукоятки 11, в убранном положении вдвинутые в проточки 6 губок 2 и 3, выводят в рабочее положение, вытягивая из проточек. Сжимая пальцами одной руки рукоятки 11 и преодолевая действие пружины 4, разводят губки зажима. Установив зажим на опоре 12 так, что край последней оказывается между губками зажима, снимают сжимающее усилие руки с рукояток 11. Губки зажима смыкаются на опоре 12 и фиксируют на ней светильник. Далее рукоятки 11 возвращают в убранное положение, вдвигая их в проточки 6 губок 2 и 3. Таким образом, использование подвижных рукояток и основания стойки светильника в качестве рукояток зажима позволяет сократить размеры зажима и уменьшить удаление его элементов от края опоры, что снижает вероятность сброса светильника с опоры при пользовании им. Возникает также возможность увеличения эффективной длины рукояток и соответственно момента, развиваемого сжимающей их р укой, без увеличения габаритов зажима. В той же мере увеличивается сила прижима губок зажима к опоре, и, в результате, надежность фиксации на ней светильника. Фиг. 1 2 28140 Фиг. 2 Фиг. 2а Фиг. 3 3 28140 Фиг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
