Паросепаратор відцентрового типу

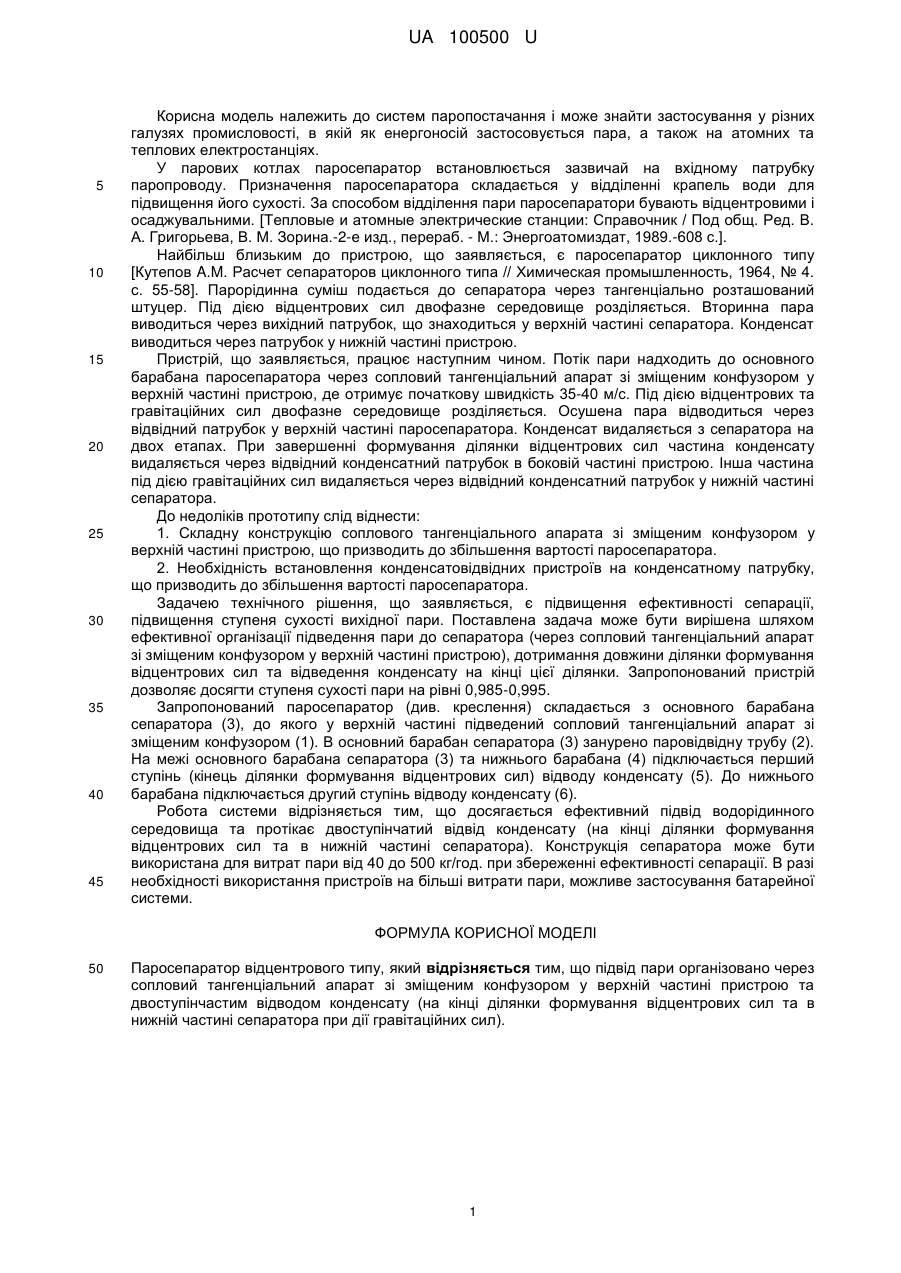

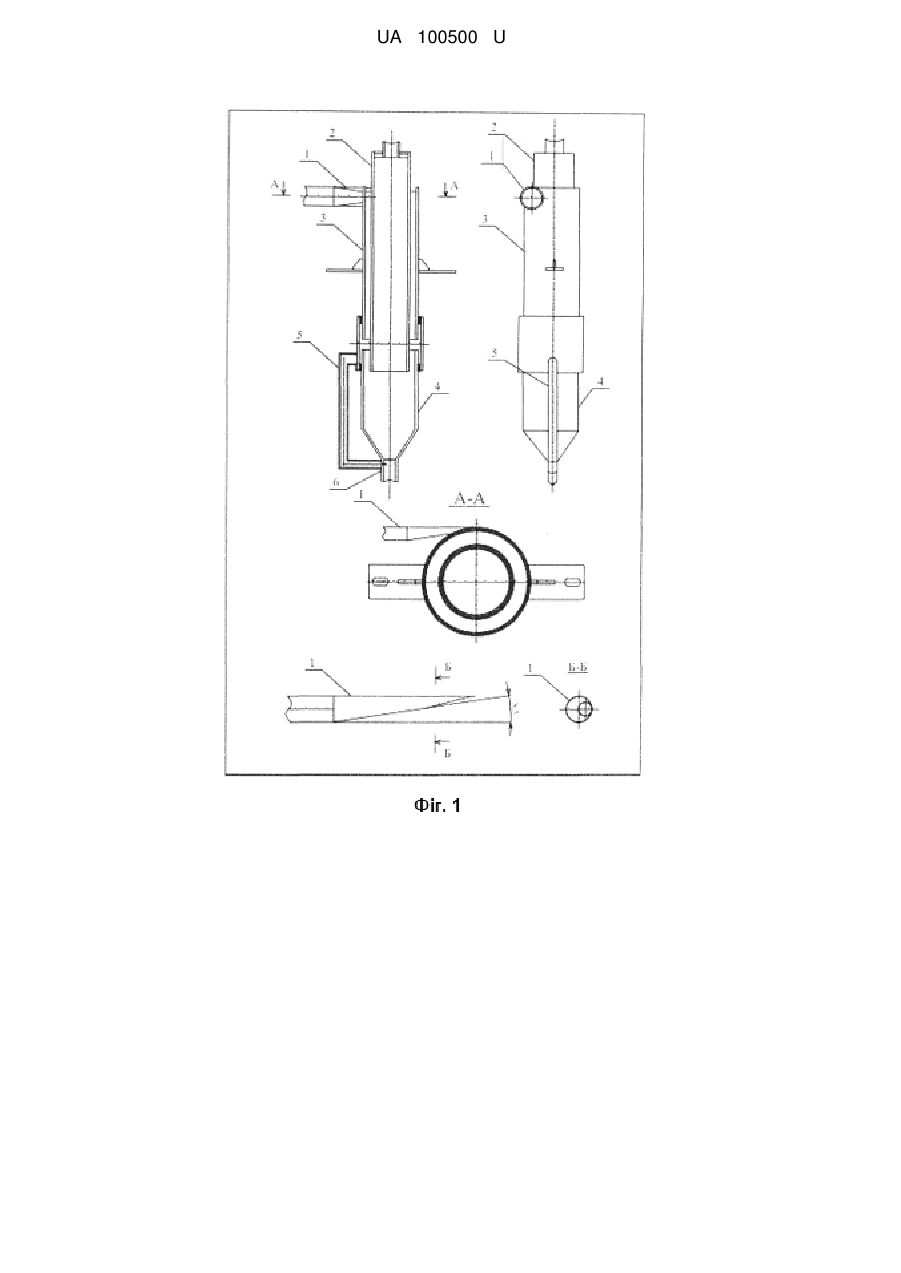

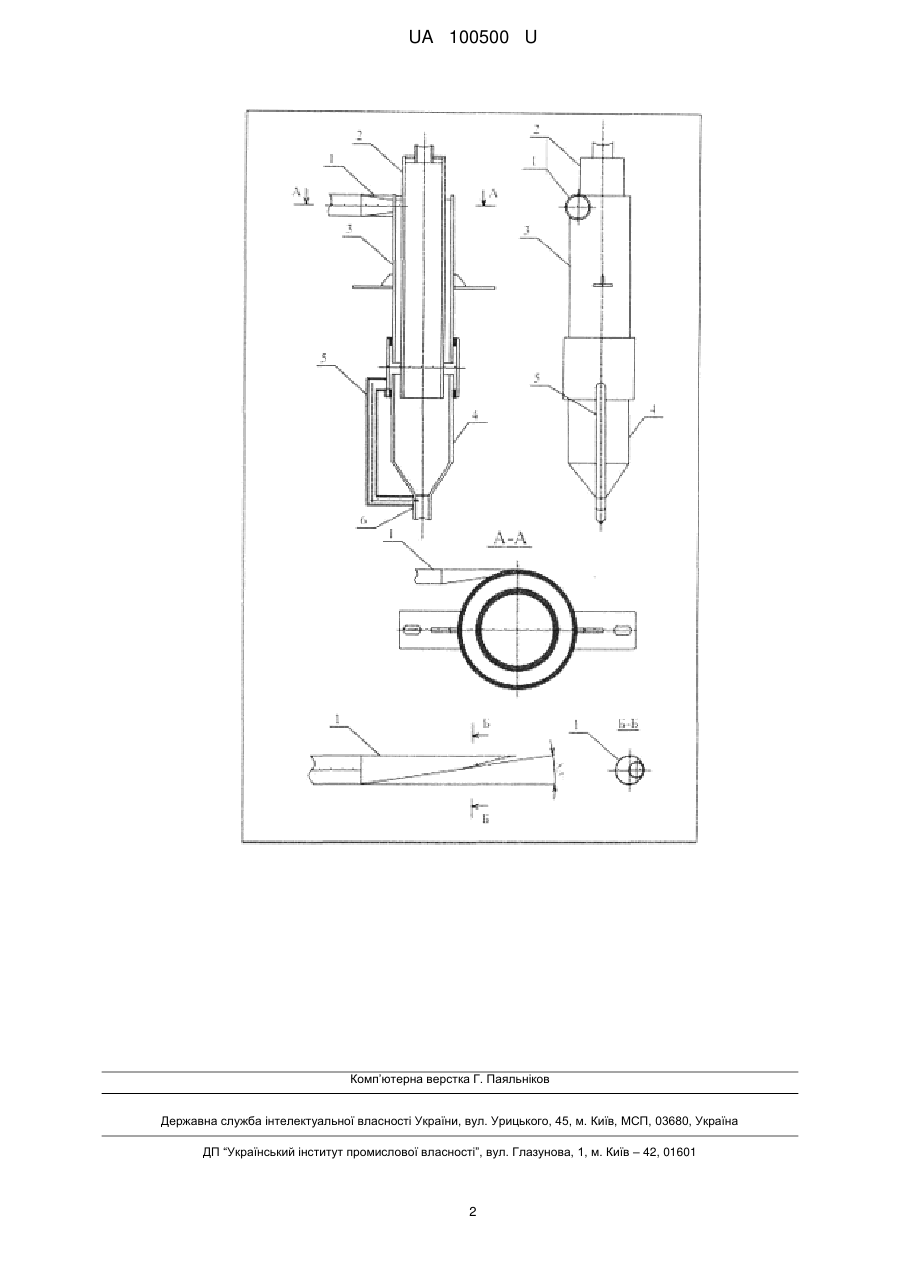

Реферат: Паросепаратор відцентрового типу містить підвід пари організовано через сопловий тангенціальний апарат зі зміщеним конфузором у верхній частині пристрою та двоступінчастим відводом конденсату (на кінці ділянки формування відцентрових сил та в нижній частині сепаратора при дії гравітаційних сил). UA 100500 U (12) UA 100500 U UA 100500 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до систем паропостачання і може знайти застосування у різних галузях промисловості, в якій як енергоносій застосовується пара, а також на атомних та теплових електростанціях. У парових котлах паросепаратор встановлюється зазвичай на вхідному патрубку паропроводу. Призначення паросепаратора складається у відділенні крапель води для підвищення його сухості. За способом відділення пари паросепаратори бувають відцентровими і осаджувальними. [Тепловые и атомные электрические станции: Справочник / Под общ. Ред. В. А. Григорьева, В. М. Зорина.-2-е изд., перераб. - М.: Энергоатомиздат, 1989.-608 с.]. Найбільш близьким до пристрою, що заявляється, є паросепаратор циклонного типу [Кутепов A.M. Расчет сепараторов циклонного типа // Химическая промышленность, 1964, № 4. с. 55-58]. Парорідинна суміш подається до сепаратора через тангенціально розташований штуцер. Під дією відцентрових сил двофазне середовище розділяється. Вторинна пара виводиться через вихідний патрубок, що знаходиться у верхній частині сепаратора. Конденсат виводиться через патрубок у нижній частині пристрою. Пристрій, що заявляється, працює наступним чином. Потік пари надходить до основного барабана паросепаратора через сопловий тангенціальний апарат зі зміщеним конфузором у верхній частині пристрою, де отримує початкову швидкість 35-40 м/с. Під дією відцентрових та гравітаційних сил двофазне середовище розділяється. Осушена пара відводиться через відвідний патрубок у верхній частині паросепаратора. Конденсат видаляється з сепаратора на двох етапах. При завершенні формування ділянки відцентрових сил частина конденсату видаляється через відвідний конденсатний патрубок в боковій частині пристрою. Інша частина під дією гравітаційних сил видаляється через відвідний конденсатний патрубок у нижній частині сепаратора. До недоліків прототипу слід віднести: 1. Складну конструкцію соплового тангенціального апарата зі зміщеним конфузором у верхній частині пристрою, що призводить до збільшення вартості паросепаратора. 2. Необхідність встановлення конденсатовідвідних пристроїв на конденсатному патрубку, що призводить до збільшення вартості паросепаратора. Задачею технічного рішення, що заявляється, є підвищення ефективності сепарації, підвищення ступеня сухості вихідної пари. Поставлена задача може бути вирішена шляхом ефективної організації підведення пари до сепаратора (через сопловий тангенціальний апарат зі зміщеним конфузором у верхній частині пристрою), дотримання довжини ділянки формування відцентрових сил та відведення конденсату на кінці цієї ділянки. Запропонований пристрій дозволяє досягти ступеня сухості пари на рівні 0,985-0,995. Запропонований паросепаратор (див. креслення) складається з основного барабана сепаратора (3), до якого у верхній частині підведений сопловий тангенціальний апарат зі зміщеним конфузором (1). В основний барабан сепаратора (3) занурено паровідвідну трубу (2). На межі основного барабана сепаратора (3) та нижнього барабана (4) підключається перший ступінь (кінець ділянки формування відцентрових сил) відводу конденсату (5). До нижнього барабана підключається другий ступінь відводу конденсату (6). Робота системи відрізняється тим, що досягається ефективний підвід водорідинного середовища та протікає двоступінчатий відвід конденсату (на кінці ділянки формування відцентрових сил та в нижній частині сепаратора). Конструкція сепаратора може бути використана для витрат пари від 40 до 500 кг/год. при збереженні ефективності сепарації. В разі необхідності використання пристроїв на більші витрати пари, можливе застосування батарейної системи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Паросепаратор відцентрового типу, який відрізняється тим, що підвід пари організовано через сопловий тангенціальний апарат зі зміщеним конфузором у верхній частині пристрою та двоступінчастим відводом конденсату (на кінці ділянки формування відцентрових сил та в нижній частині сепаратора при дії гравітаційних сил). 1 UA 100500 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
