Ступінчастий фільтр

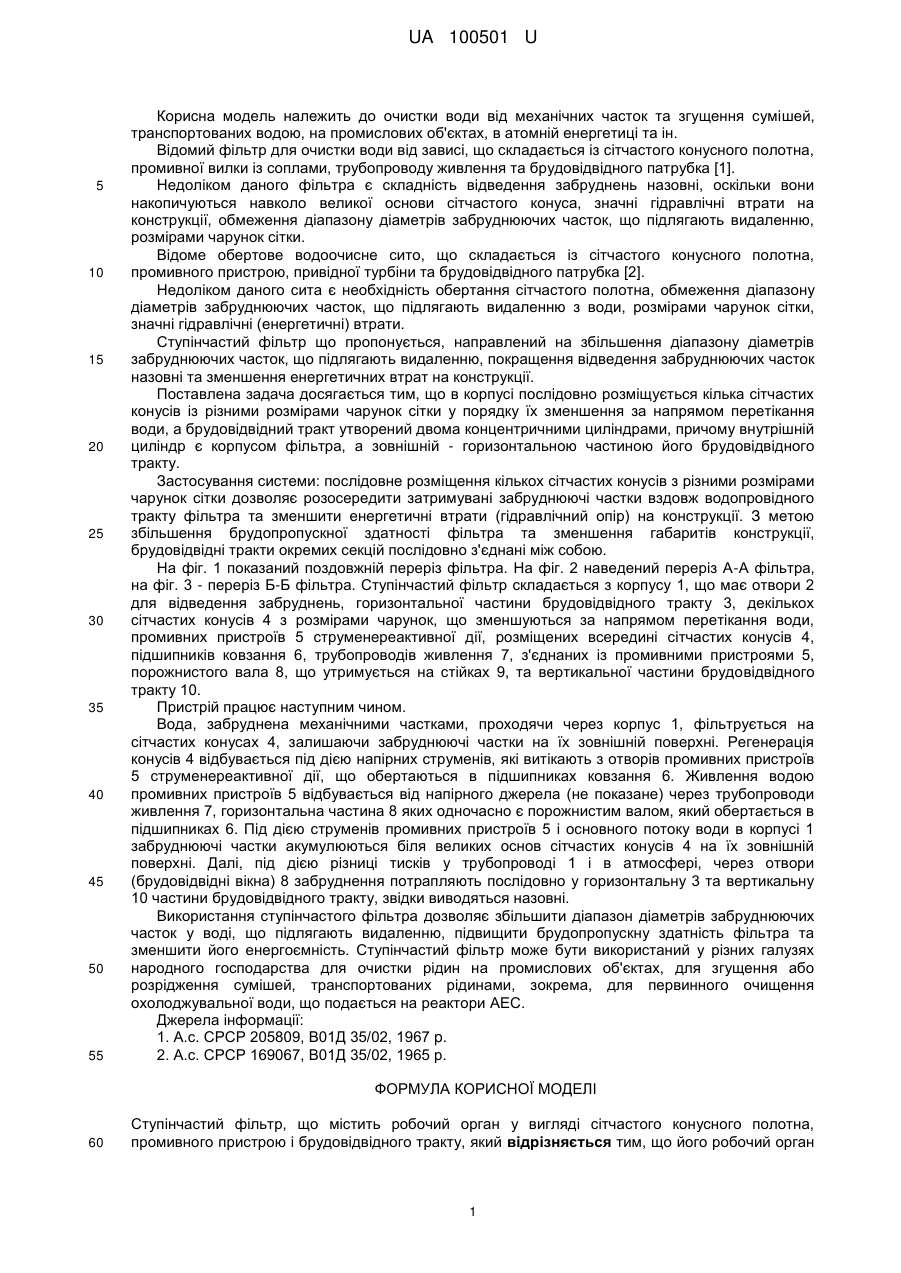

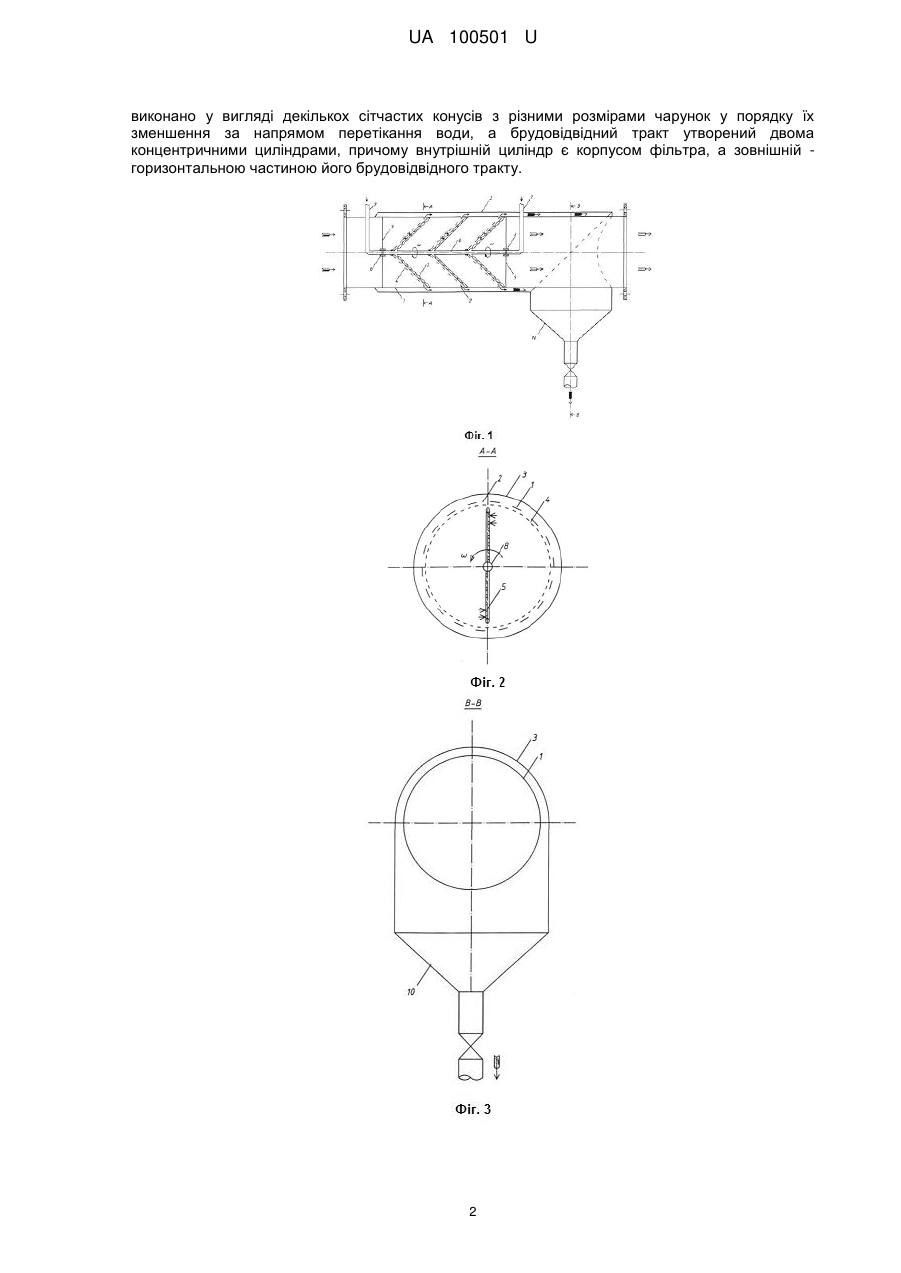

Реферат: Ступінчастий фільтр, що містить робочий орган у вигляді сітчастого конусного полотна, промивного пристрою і брудовідвідного тракту, причому його робочий орган виконано у вигляді декількох сітчастих конусів з різними розмірами чарунок у порядку їх зменшення за напрямом перетікання води, а брудовідвідний тракт утворений двома концентричними циліндрами, причому внутрішній циліндр є корпусом фільтра, а зовнішній - горизонтальною частиною його брудовідвідного тракту. UA 100501 U (54) СТУПІНЧАСТИЙ ФІЛЬТР UA 100501 U UA 100501 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до очистки води від механічних часток та згущення сумішей, транспортованих водою, на промислових об'єктах, в атомній енергетиці та ін. Відомий фільтр для очистки води від зависі, що складається із сітчастого конусного полотна, промивної вилки із соплами, трубопроводу живлення та брудовідвідного патрубка [1]. Недоліком даного фільтра є складність відведення забруднень назовні, оскільки вони накопичуються навколо великої основи сітчастого конуса, значні гідравлічні втрати на конструкції, обмеження діапазону діаметрів забруднюючих часток, що підлягають видаленню, розмірами чарунок сітки. Відоме обертове водоочисне сито, що складається із сітчастого конусного полотна, промивного пристрою, привідної турбіни та брудовідвідного патрубка [2]. Недоліком даного сита є необхідність обертання сітчастого полотна, обмеження діапазону діаметрів забруднюючих часток, що підлягають видаленню з води, розмірами чарунок сітки, значні гідравлічні (енергетичні) втрати. Ступінчастий фільтр що пропонується, направлений на збільшення діапазону діаметрів забруднюючих часток, що підлягають видаленню, покращення відведення забруднюючих часток назовні та зменшення енергетичних втрат на конструкції. Поставлена задача досягається тим, що в корпусі послідовно розміщується кілька сітчастих конусів із різними розмірами чарунок сітки у порядку їх зменшення за напрямом перетікання води, а брудовідвідний тракт утворений двома концентричними циліндрами, причому внутрішній циліндр є корпусом фільтра, а зовнішній - горизонтальною частиною його брудовідвідного тракту. Застосування системи: послідовне розміщення кількох сітчастих конусів з різними розмірами чарунок сітки дозволяє розосередити затримувані забруднюючі частки вздовж водопровідного тракту фільтра та зменшити енергетичні втрати (гідравлічний опір) на конструкції. З метою збільшення брудопропускної здатності фільтра та зменшення габаритів конструкції, брудовідвідні тракти окремих секцій послідовно з'єднані між собою. На фіг. 1 показаний поздовжній переріз фільтра. На фіг. 2 наведений переріз А-А фільтра, на фіг. 3 - переріз Б-Б фільтра. Ступінчастий фільтр складається з корпусу 1, що має отвори 2 для відведення забруднень, горизонтальної частини брудовідвідного тракту 3, декількох сітчастих конусів 4 з розмірами чарунок, що зменшуються за напрямом перетікання води, промивних пристроїв 5 струменереактивної дії, розміщених всередині сітчастих конусів 4, підшипників ковзання 6, трубопроводів живлення 7, з'єднаних із промивними пристроями 5, порожнистого вала 8, що утримується на стійках 9, та вертикальної частини брудовідвідного тракту 10. Пристрій працює наступним чином. Вода, забруднена механічними частками, проходячи через корпус 1, фільтрується на сітчастих конусах 4, залишаючи забруднюючі частки на їх зовнішній поверхні. Регенерація конусів 4 відбувається під дією напірних струменів, які витікають з отворів промивних пристроїв 5 струменереактивної дії, що обертаються в підшипниках ковзання 6. Живлення водою промивних пристроїв 5 відбувається від напірного джерела (не показане) через трубопроводи живлення 7, горизонтальна частина 8 яких одночасно є порожнистим валом, який обертається в підшипниках 6. Під дією струменів промивних пристроїв 5 і основного потоку води в корпусі 1 забруднюючі частки акумулюються біля великих основ сітчастих конусів 4 на їх зовнішній поверхні. Далі, під дією різниці тисків у трубопроводі 1 і в атмосфері, через отвори (брудовідвідні вікна) 8 забруднення потрапляють послідовно у горизонтальну 3 та вертикальну 10 частини брудовідвідного тракту, звідки виводяться назовні. Використання ступінчастого фільтра дозволяє збільшити діапазон діаметрів забруднюючих часток у воді, що підлягають видаленню, підвищити брудопропускну здатність фільтра та зменшити його енергоємність. Ступінчастий фільтр може бути використаний у різних галузях народного господарства для очистки рідин на промислових об'єктах, для згущення або розрідження сумішей, транспортованих рідинами, зокрема, для первинного очищення охолоджувальної води, що подається на реактори АЕС. Джерела інформації: 1. А.с. СРСР 205809, В01Д 35/02, 1967 p. 2. А.с. СРСР 169067, В01Д 35/02, 1965 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Ступінчастий фільтр, що містить робочий орган у вигляді сітчастого конусного полотна, промивного пристрою і брудовідвідного тракту, який відрізняється тим, що його робочий орган 1 UA 100501 U виконано у вигляді декількох сітчастих конусів з різними розмірами чарунок у порядку їх зменшення за напрямом перетікання води, а брудовідвідний тракт утворений двома концентричними циліндрами, причому внутрішній циліндр є корпусом фільтра, а зовнішній горизонтальною частиною його брудовідвідного тракту. 2 UA 100501 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
