Апарат відцентрового типу для розсівання сипких матеріалів

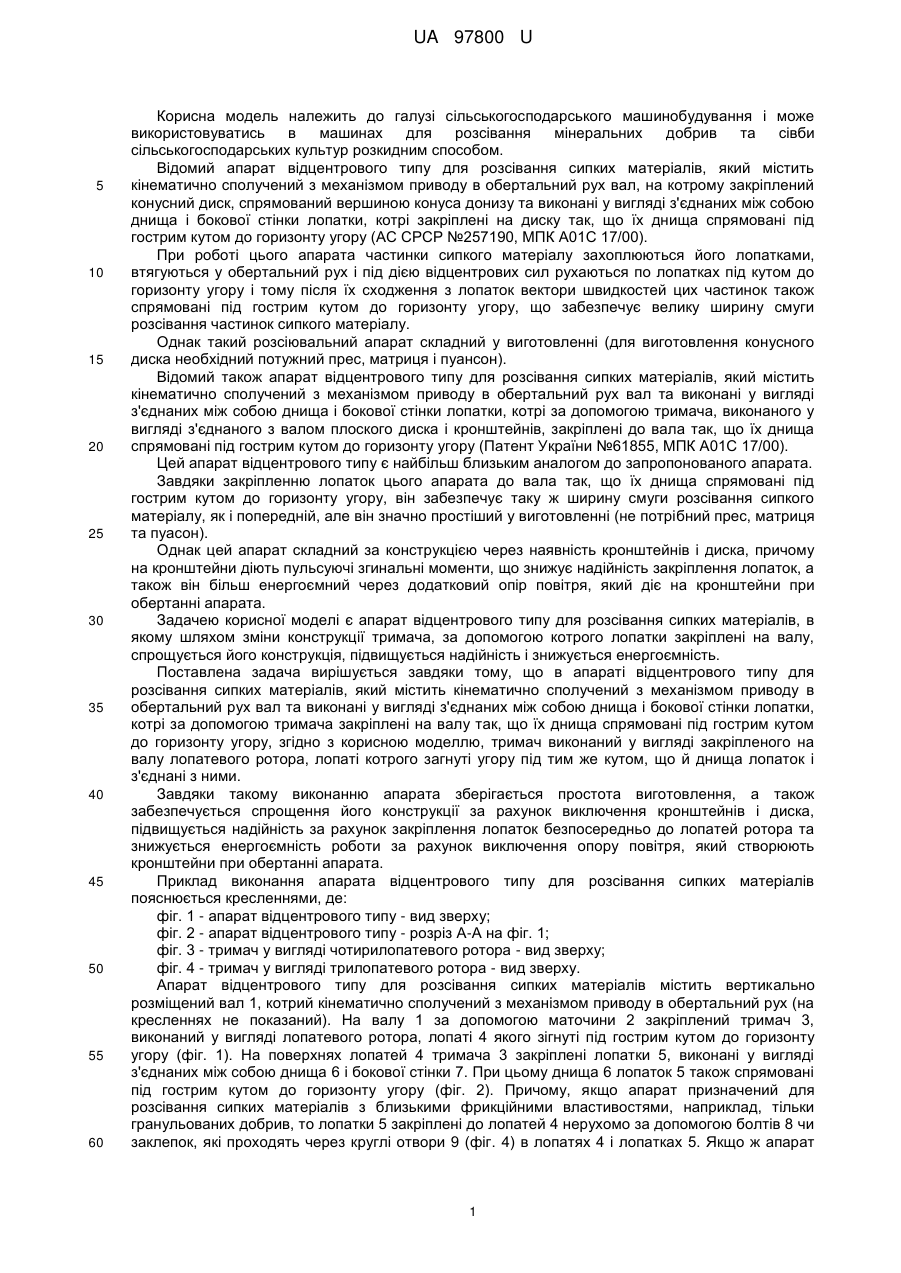

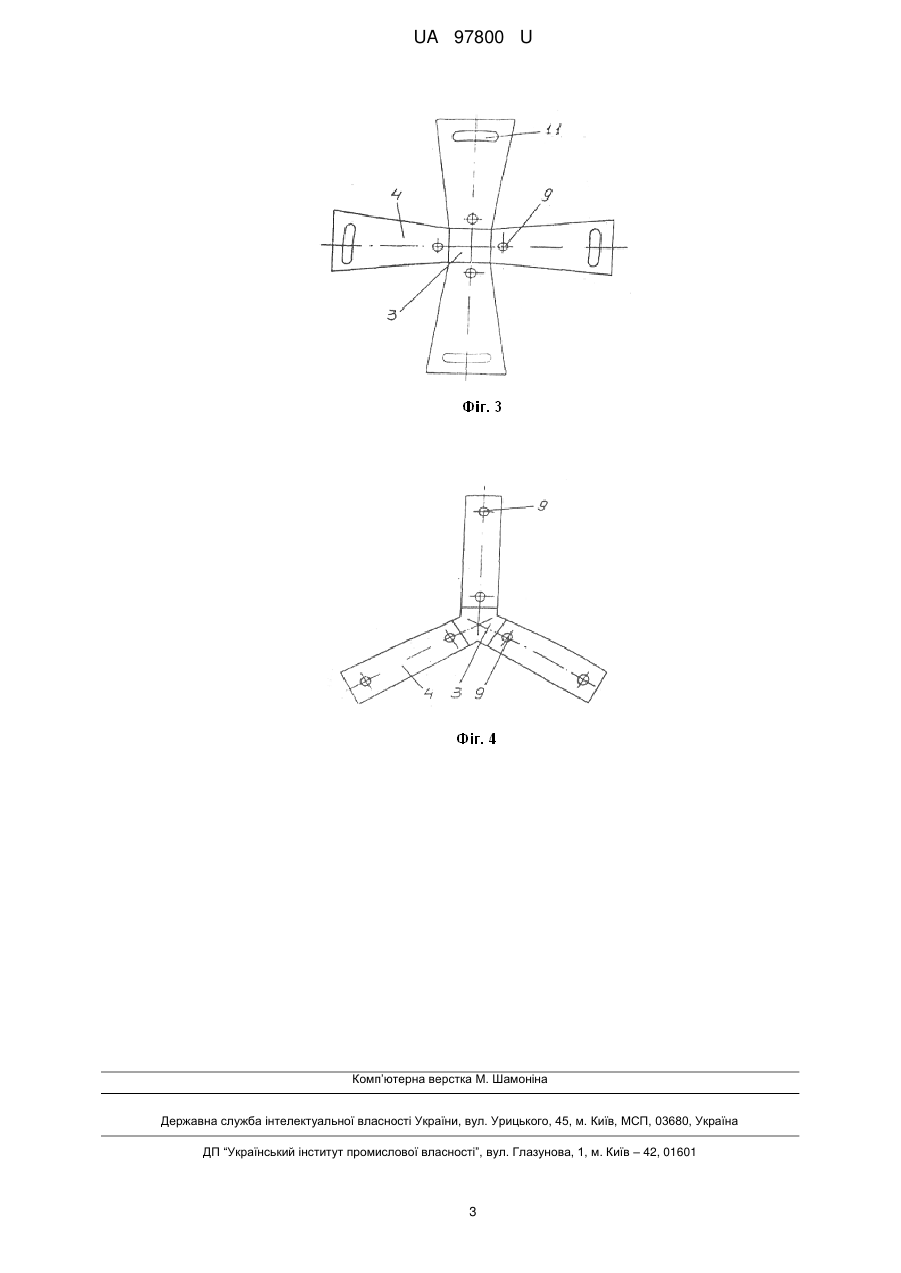

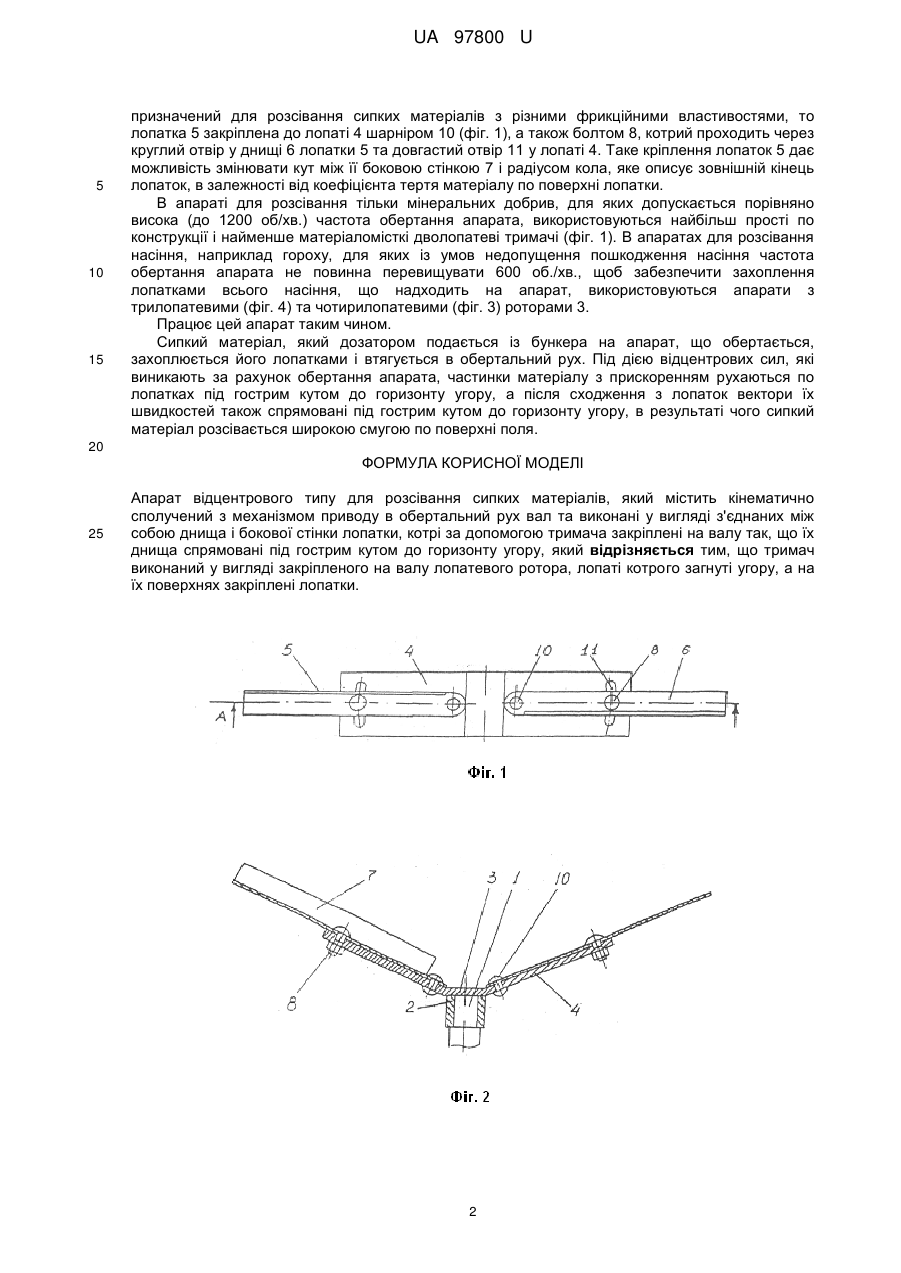

Реферат: Апарат відцентрового типу для розсівання сипких матеріалів містить кінематично сполучений з механізмом приводу в обертальний рух вал та виконані у вигляді з'єднаних між собою днища і бокової стінки лопатки, котрі за допомогою тримача закріплені на валу так, що їх днища спрямовані під гострим кутом до горизонту угору. Тримач виконаний у вигляді закріпленого на валу лопатевого ротора, лопаті котрого загнуті угору, а на їх поверхнях закріплені лопатки. UA 97800 U (12) UA 97800 U UA 97800 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може використовуватись в машинах для розсівання мінеральних добрив та сівби сільськогосподарських культур розкидним способом. Відомий апарат відцентрового типу для розсівання сипких матеріалів, який містить кінематично сполучений з механізмом приводу в обертальний рух вал, на котрому закріплений конусний диск, спрямований вершиною конуса донизу та виконані у вигляді з'єднаних між собою днища і бокової стінки лопатки, котрі закріплені на диску так, що їх днища спрямовані під гострим кутом до горизонту угору (АС СРСР №257190, МПК А01С 17/00). При роботі цього апарата частинки сипкого матеріалу захоплюються його лопатками, втягуються у обертальний рух і під дією відцентрових сил рухаються по лопатках під кутом до горизонту угору і тому після їх сходження з лопаток вектори швидкостей цих частинок також спрямовані під гострим кутом до горизонту угору, що забезпечує велику ширину смуги розсівання частинок сипкого матеріалу. Однак такий розсіювальний апарат складний у виготовленні (для виготовлення конусного диска необхідний потужний прес, матриця і пуансон). Відомий також апарат відцентрового типу для розсівання сипких матеріалів, який містить кінематично сполучений з механізмом приводу в обертальний рух вал та виконані у вигляді з'єднаних між собою днища і бокової стінки лопатки, котрі за допомогою тримача, виконаного у вигляді з'єднаного з валом плоского диска і кронштейнів, закріплені до вала так, що їх днища спрямовані під гострим кутом до горизонту угору (Патент України №61855, МПК А01С 17/00). Цей апарат відцентрового типу є найбільш близьким аналогом до запропонованого апарата. Завдяки закріпленню лопаток цього апарата до вала так, що їх днища спрямовані під гострим кутом до горизонту угору, він забезпечує таку ж ширину смуги розсівання сипкого матеріалу, як і попередній, але він значно простіший у виготовленні (не потрібний прес, матриця та пуасон). Однак цей апарат складний за конструкцією через наявність кронштейнів і диска, причому на кронштейни діють пульсуючі згинальні моменти, що знижує надійність закріплення лопаток, а також він більш енергоємний через додатковий опір повітря, який діє на кронштейни при обертанні апарата. Задачею корисної моделі є апарат відцентрового типу для розсівання сипких матеріалів, в якому шляхом зміни конструкції тримача, за допомогою котрого лопатки закріплені на валу, спрощується його конструкція, підвищується надійність і знижується енергоємність. Поставлена задача вирішується завдяки тому, що в апараті відцентрового типу для розсівання сипких матеріалів, який містить кінематично сполучений з механізмом приводу в обертальний рух вал та виконані у вигляді з'єднаних між собою днища і бокової стінки лопатки, котрі за допомогою тримача закріплені на валу так, що їх днища спрямовані під гострим кутом до горизонту угору, згідно з корисною моделлю, тримач виконаний у вигляді закріпленого на валу лопатевого ротора, лопаті котрого загнуті угору під тим же кутом, що й днища лопаток і з'єднані з ними. Завдяки такому виконанню апарата зберігається простота виготовлення, а також забезпечується спрощення його конструкції за рахунок виключення кронштейнів і диска, підвищується надійність за рахунок закріплення лопаток безпосередньо до лопатей ротора та знижується енергоємність роботи за рахунок виключення опору повітря, який створюють кронштейни при обертанні апарата. Приклад виконання апарата відцентрового типу для розсівання сипких матеріалів пояснюється кресленнями, де: фіг. 1 - апарат відцентрового типу - вид зверху; фіг. 2 - апарат відцентрового типу - розріз А-А на фіг. 1; фіг. 3 - тримач у вигляді чотирилопатевого ротора - вид зверху; фіг. 4 - тримач у вигляді трилопатевого ротора - вид зверху. Апарат відцентрового типу для розсівання сипких матеріалів містить вертикально розміщений вал 1, котрий кінематично сполучений з механізмом приводу в обертальний рух (на кресленнях не показаний). На валу 1 за допомогою маточини 2 закріплений тримач 3, виконаний у вигляді лопатевого ротора, лопаті 4 якого зігнуті під гострим кутом до горизонту угору (фіг. 1). На поверхнях лопатей 4 тримача 3 закріплені лопатки 5, виконані у вигляді з'єднаних між собою днища 6 і бокової стінки 7. При цьому днища 6 лопаток 5 також спрямовані під гострим кутом до горизонту угору (фіг. 2). Причому, якщо апарат призначений для розсівання сипких матеріалів з близькими фрикційними властивостями, наприклад, тільки гранульованих добрив, то лопатки 5 закріплені до лопатей 4 нерухомо за допомогою болтів 8 чи заклепок, які проходять через круглі отвори 9 (фіг. 4) в лопатях 4 і лопатках 5. Якщо ж апарат 1 UA 97800 U 5 10 15 призначений для розсівання сипких матеріалів з різними фрикційними властивостями, то лопатка 5 закріплена до лопаті 4 шарніром 10 (фіг. 1), а також болтом 8, котрий проходить через круглий отвір у днищі 6 лопатки 5 та довгастий отвір 11 у лопаті 4. Таке кріплення лопаток 5 дає можливість змінювати кут між її боковою стінкою 7 і радіусом кола, яке описує зовнішній кінець лопаток, в залежності від коефіцієнта тертя матеріалу по поверхні лопатки. В апараті для розсівання тільки мінеральних добрив, для яких допускається порівняно висока (до 1200 об/хв.) частота обертання апарата, використовуються найбільш прості по конструкції і найменше матеріаломісткі дволопатеві тримачі (фіг. 1). В апаратах для розсівання насіння, наприклад гороху, для яких із умов недопущення пошкодження насіння частота обертання апарата не повинна перевищувати 600 об./хв., щоб забезпечити захоплення лопатками всього насіння, що надходить на апарат, використовуються апарати з трилопатевими (фіг. 4) та чотирилопатевими (фіг. 3) роторами 3. Працює цей апарат таким чином. Сипкий матеріал, який дозатором подається із бункера на апарат, що обертається, захоплюється його лопатками і втягується в обертальний рух. Під дією відцентрових сил, які виникають за рахунок обертання апарата, частинки матеріалу з прискоренням рухаються по лопатках під гострим кутом до горизонту угору, а після сходження з лопаток вектори їх швидкостей також спрямовані під гострим кутом до горизонту угору, в результаті чого сипкий матеріал розсівається широкою смугою по поверхні поля. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Апарат відцентрового типу для розсівання сипких матеріалів, який містить кінематично сполучений з механізмом приводу в обертальний рух вал та виконані у вигляді з'єднаних між собою днища і бокової стінки лопатки, котрі за допомогою тримача закріплені на валу так, що їх днища спрямовані під гострим кутом до горизонту угору, який відрізняється тим, що тримач виконаний у вигляді закріпленого на валу лопатевого ротора, лопаті котрого загнуті угору, а на їх поверхнях закріплені лопатки. 2 UA 97800 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
