Грунтообробний агрегат

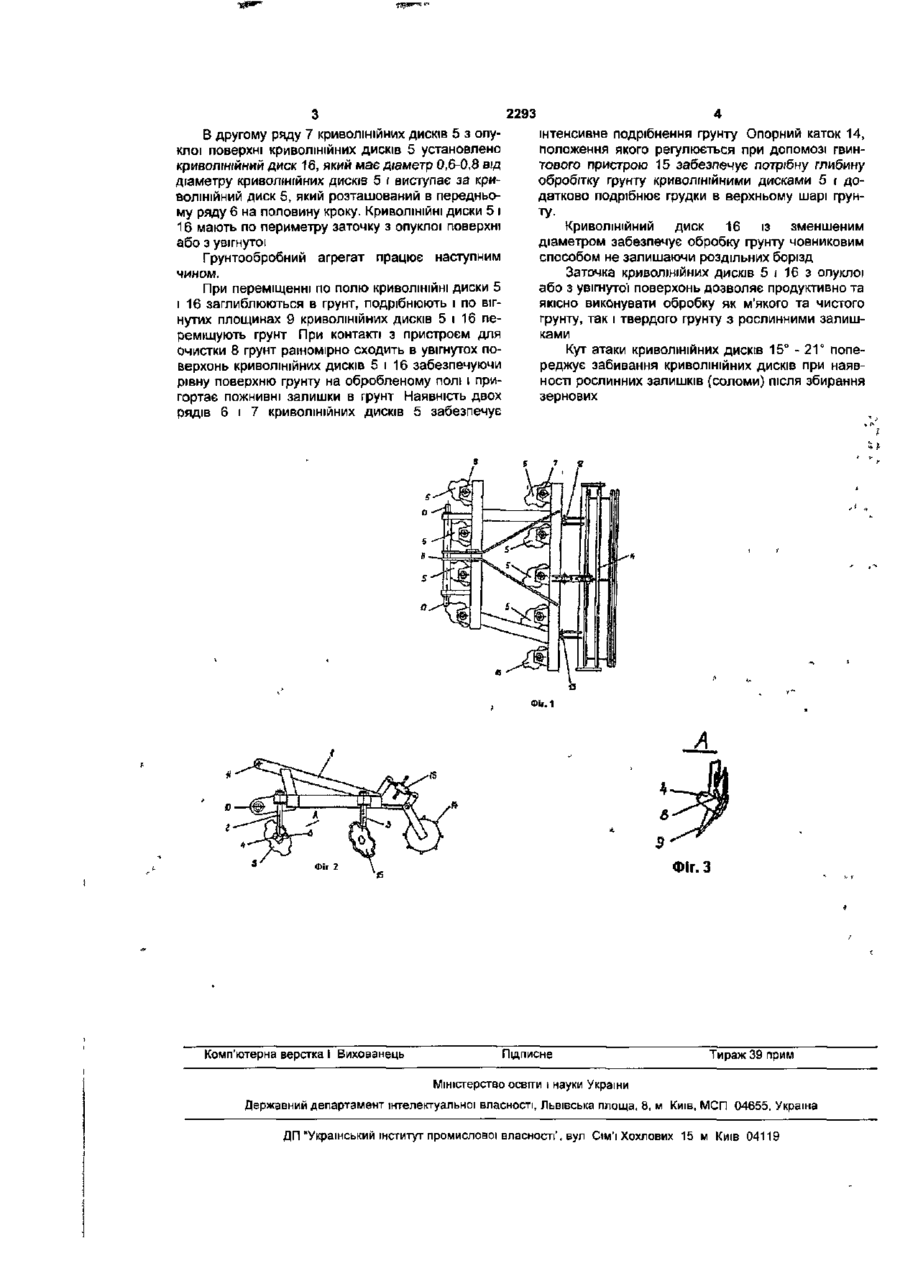

Ґрунтообробний агрегат, який містить раму, в передній частині якої розташований приєднуючий пристрій і на якій на нерухомих кронштейнах в опорах обертання закріплені в два ряди кри волінійні диски з відповідно фіксованим кроком І з ухилом до вертикалі, на кронштейнах встановлені пристрої" для очистки увігнутої' поверхні криволінійних дисків, що мають по периметру заточку, а на рамі ззаду закріплений опорний коток з механізмом регулювання його положення, який відрізняється тим, що кронштейни розташовані на рамі таким чином, що забезпечують кут атаки криволінійних дисків 15°-21°, а криволінійні диски мають по периметру заточку або з боку опуклої поверхні, або з боку увігнутої. Корисна модель відноситься до сільськогосподарського машинобудування, зокрема до ґрунтообробних агрегатів з дисковими робочими органами. Відома конструкція ґрунтообробного агрегату, який містить раму, в передній частині якої розташований приєднуючий пристрій і на якій на нерухомих кронштейнах в опорах обертання закріплені в два ряди криволінійні диски з відповідно фіксованим кроком, ухилом до горизонталі осі обертання криволінійних дисків і кутом атаки 22°-30° [див. патент України №51783]. В цьому агрегаті на нерухомих кронштейнах встановлені пристрої для очистки увігнутої поверхні криволінійних дисків, в кожному ряду осі обертання криволінійних дисків паралельні, в першому ряду осі обертання криволінійних дисків направлені в протилежну сторону відносно осей обертання другого ряду, а з протилежної сторони рами розташований опорний каток з механізмом регулювання його положення. Недоліком відомого ґрунтообробного агрегату є те, що кут атаки 22" - 30° криволінійних дисків призводить до забивання другого ряду криволінійних дисків при наявності у грунті рослинних залишків(соломи) після збирання зернових. В основу корисної моделі поставлене завдання в ґрунтообробному агрегаті шляхом зміни кутів атаки криволінійних дисків та виконання заточки з опуклої або увігнутої поверхні криволінійних дисків підвищити якість обробки грунту в залежності від його стану. Поставлене завдання вирішується тим, що в грунтообразному агрегаті, який містить раму, в передній частині якої розташований приєднуючий пристрій і на якій на нерухомих кронштейнах в опорах обертання закріплені в два ряди криволінійні диски з відповідно фіксованим кроком і з ухилом до вертикалі, на кронштейнах встановлені пристрої для очистки увігнутої поверхні криволінійних дисків, що мають по периметру заточку, а на рамі ззаду закріплений опорний каток з механізмом регулювання його положення, згідно з корисною моделлю, кронштейни розташовані на рамі таким чином, що забезпечують кут атаки криволінійних дисків 15° - 21°, а криволінійні диски мають по периметру заточку або з опуклої поверхні, або з увігнутої. Суть винаходу пояснюється кресленнями: на фіг.1 - зображено ґрунтообробний агрегат, вид зверху; на фіг.2 - вид збоку; на фіг.З - вид на пристрій для очистки увігнутої поверхні криволінійних дисків Ґрунтообробний агрегат включає раму 1, в якій на кронштейнах 2 і 3 закріплені на опорах обертання 4 криволінійні диски 5 в двох рядах 6 і 7 з відповідно фіксованим кроком. Кожний криволінійний диск 5 оснащений пристроєм для очистки 8 увігнутої поверхні 9 криволінійних дисків 5 В передній частині рами розташований приєднуючий пристрій 10, 11, а ззаду рами 1 на кронштейнах 12 і 13 закріплено опорний каток 14, положення якого регулюється гвинтовим пристроєм 15. со О) CM CM 2293 В другому ряду 7 криволінійних дисків 5 з опуклої поверхні криволінійних дисків 5 установлено криволінійний диск 16, який має діаметр 0,6-0,8 від діаметру криволінійних дисків 5 і виступає за криволінійний диск 5, який розташований в передньому ряду 6 на половину кроку. Криволінійні диски 5 і 16 мають по периметру заточку з опуклої поверхні або з увігнутої Ґрунтообробний агрегат працює наступним чином. При переміщенні по полю криволінійні диски 5 і 16 заглиблюються в грунт, подрібнюють і по вігнутих площинах 9 криволінійних дисків 5 і 16 переміщують грунт При контакті з пристроєм для очистки 8 грунт раїномірно сходить в увігнутох поверхонь криволінійних дисків 5 і 16 забезпечуючи рівну поверхню грунту на обробленому полі і пригортає пожнивні залишки в грунт Наявність двох рядів 6 і 7 криволінійних дисків 5 забезпечує інтенсивне подрібнення грунту Опорний каток 14, положення якого регулюється при допомозі гвинтового пристрою 15 забезпечує потрібну глибину обробітку грунту криволінійними дисками 5 і додатково подрібнює грудки в верхньому шарі грунту. Криволінійний диск 16 із зменшеним діаметром забезпечує обробку грунту човниковим способом не залишаючи роздільних борізд Заточка криволінійних дисків 5 і 16 з опуклої або з увігнутої поверхонь дозволяє продуктивно та якісно виконувати обробку як м'якого та чистого грунту, так і твердого грунту з рослинними залишками Кут атаки криволінійних дисків 15° - 21° попереджує забивання криволінійних дисків при наявності рослинних залишків (соломи) після збирання зернових Фіг.1 Фіг. З Комп'ютерна верстка І Вихованець Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП 04655, Україна ДП "Український інститут промислової власності', вул Сім'ї Хохлових 15 м Київ 04119
