Вибухобезпечний головний акумуляторний світильник

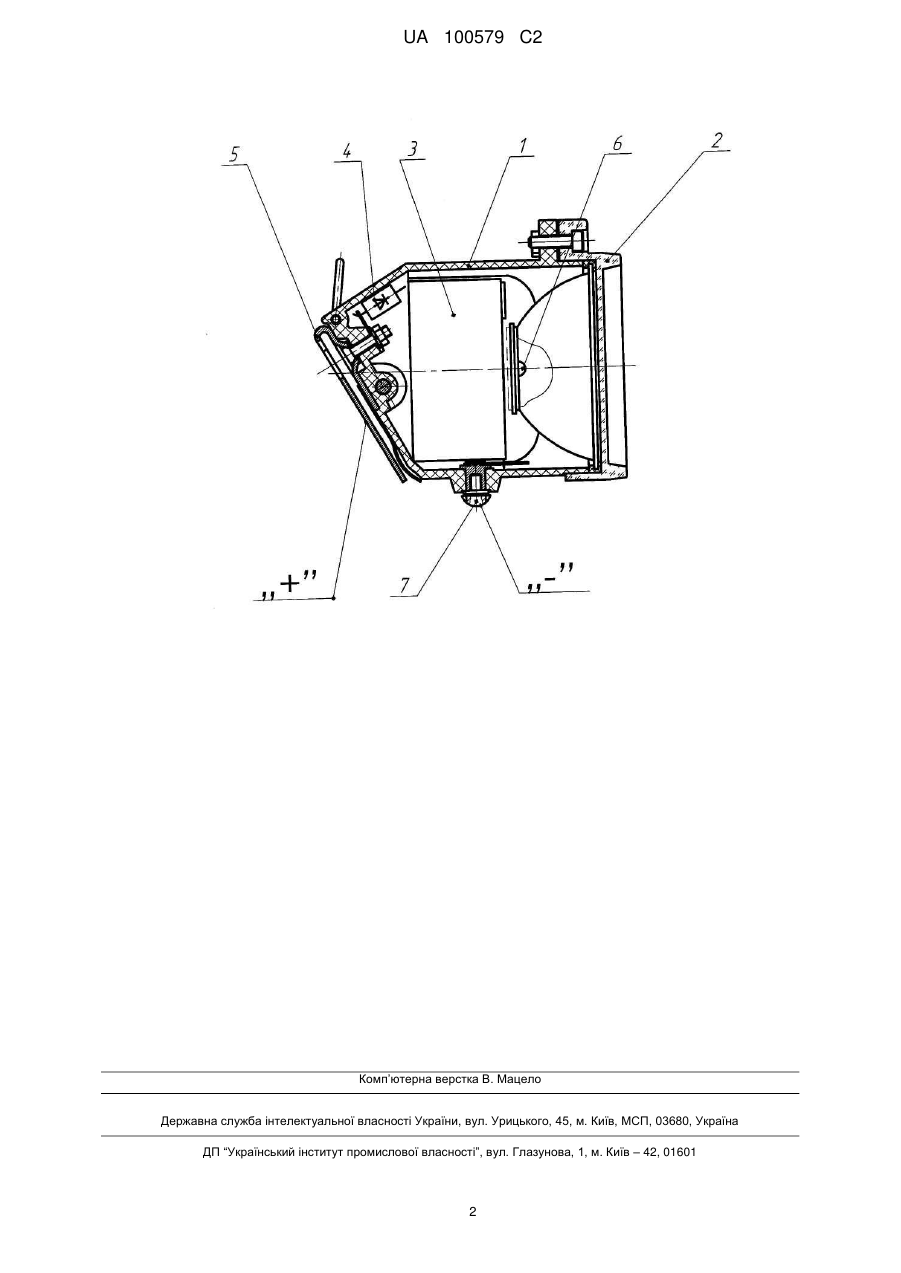

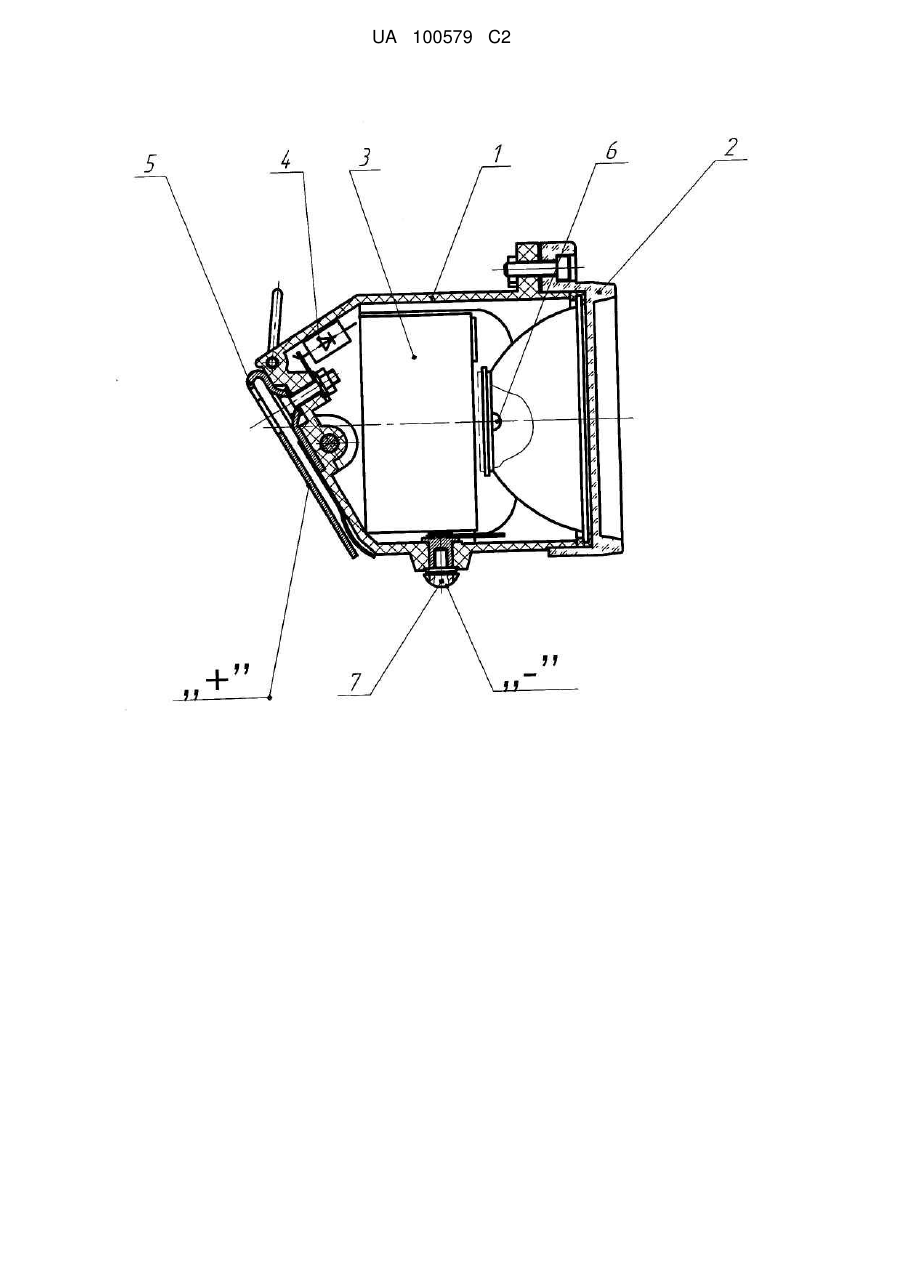

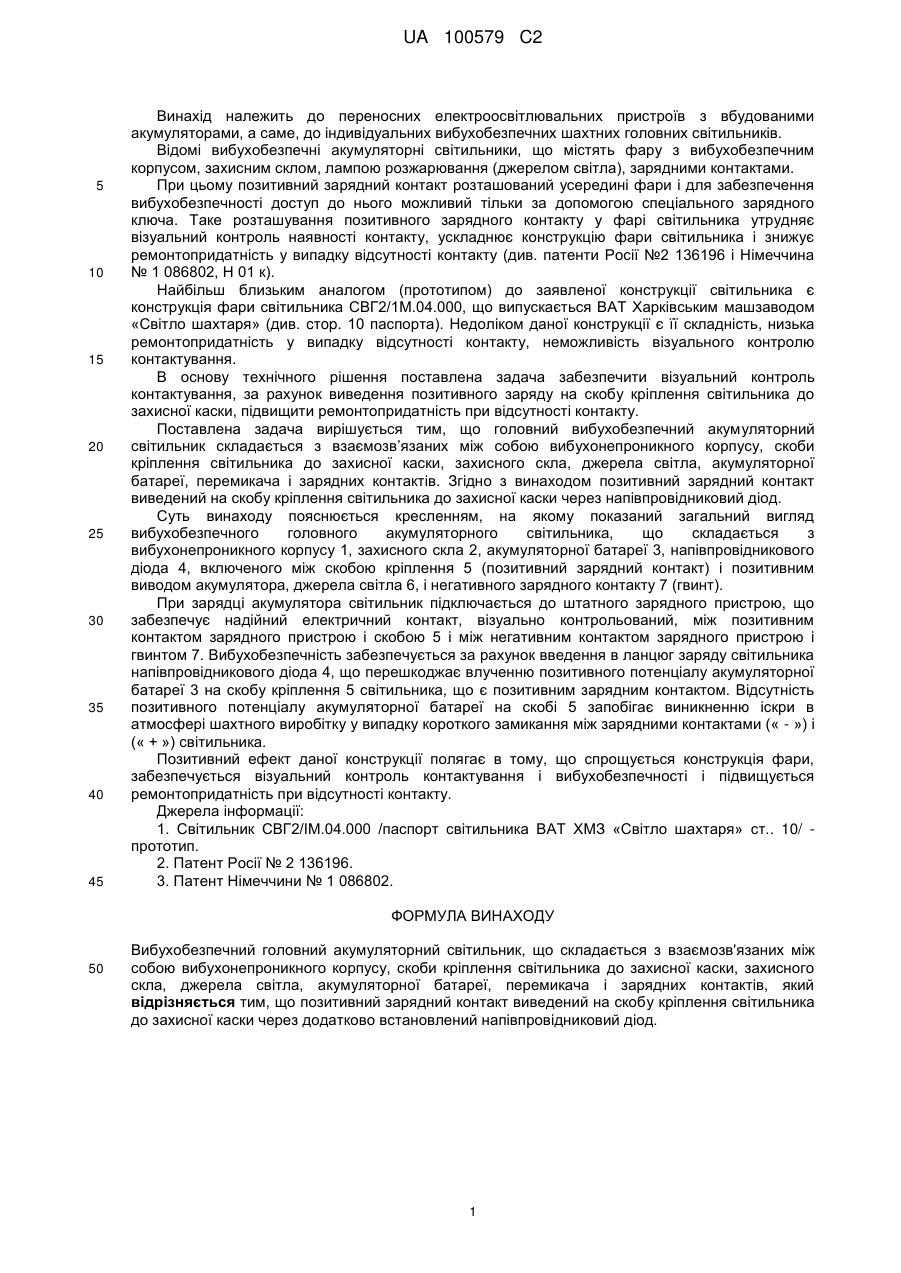

Реферат: Вибухобезпечний головний акумуляторний світильник складається з взаємозв'язаних між собою вибухонепроникного корпусу, скоби кріплення світильника до захисної каски, захисного скла, джерела світла, акумуляторної батареї, перемикача і зарядних контактів. Позитивний зарядний контакт виведений на скобу кріплення світильника до захисної каски через додатково встановлений напівпровідниковий діод. UA 100579 C2 (12) UA 100579 C2 UA 100579 C2 5 10 15 20 25 30 35 40 45 Винахід належить до переносних електроосвітлювальних пристроїв з вбудованими акумуляторами, а саме, до індивідуальних вибухобезпечних шахтних головних світильників. Відомі вибухобезпечні акумуляторні світильники, що містять фару з вибухобезпечним корпусом, захисним склом, лампою розжарювання (джерелом світла), зарядними контактами. При цьому позитивний зарядний контакт розташований усередині фари і для забезпечення вибухобезпечності доступ до нього можливий тільки за допомогою спеціального зарядного ключа. Таке розташування позитивного зарядного контакту у фарі світильника утрудняє візуальний контроль наявності контакту, ускладнює конструкцію фари світильника і знижує ремонтопридатність у випадку відсутності контакту (див. патенти Росії №2 136196 і Німеччина № 1 086802, Н 01 к). Найбільш близьким аналогом (прототипом) до заявленої конструкції світильника є конструкція фари світильника СВГ2/1М.04.000, що випускається ВАТ Харківським машзаводом «Світло шахтаря» (див. cтop. 10 паспорта). Недоліком даної конструкції є її складність, низька ремонтопридатність у випадку відсутності контакту, неможливість візуального контролю контактування. В основу технічного рішення поставлена задача забезпечити візуальний контроль контактування, за рахунок виведення позитивного заряду на скобу кріплення світильника до захисної каски, підвищити ремонтопридатність при відсутності контакту. Поставлена задача вирішується тим, що головний вибухобезпечний акумуляторний світильник складається з взаємозв’язаних між собою вибухонепроникного корпусу, скоби кріплення світильника до захисної каски, захисного скла, джерела світла, акумуляторної батареї, перемикача і зарядних контактів. Згідно з винаходом позитивний зарядний контакт виведений на скобу кріплення світильника до захисної каски через напівпровідниковий діод. Суть винаходу пояснюється кресленням, на якому показаний загальний вигляд вибухобезпечного головного акумуляторного світильника, що складається з вибухонепроникного корпусу 1, захисного скла 2, акумуляторної батареї 3, напівпровідникового діода 4, включеного між скобою кріплення 5 (позитивний зарядний контакт) і позитивним виводом акумулятора, джерела світла 6, і негативного зарядного контакту 7 (гвинт). При зарядці акумулятора світильник підключається до штатного зарядного пристрою, що забезпечує надійний електричний контакт, візуально контрольований, між позитивним контактом зарядного пристрою і скобою 5 і між негативним контактом зарядного пристрою і гвинтом 7. Вибухобезпечність забезпечується за рахунок введення в ланцюг заряду світильника напівпровідникового діода 4, що перешкоджає влученню позитивного потенціалу акумуляторної батареї 3 на скобу кріплення 5 світильника, що є позитивним зарядним контактом. Відсутність позитивного потенціалу акумуляторної батареї на скобі 5 запобігає виникненню іскри в атмосфері шахтного виробітку у випадку короткого замикання між зарядними контактами (« - ») і (« + ») світильника. Позитивний ефект даної конструкції полягає в тому, що спрощується конструкція фари, забезпечується візуальний контроль контактування і вибухобезпечності і підвищується ремонтопридатність при відсутності контакту. Джерела інформації: 1. Світильник СВГ2/ІМ.04.000 /паспорт світильника ВАТ ХМЗ «Світло шахтаря» ст.. 10/ прототип. 2. Патент Росії № 2 136196. 3. Патент Німеччини № 1 086802. ФОРМУЛА ВИНАХОДУ 50 Вибухобезпечний головний акумуляторний світильник, що складається з взаємозв'язаних між собою вибухонепроникного корпусу, скоби кріплення світильника до захисної каски, захисного скла, джерела світла, акумуляторної батареї, перемикача і зарядних контактів, який відрізняється тим, що позитивний зарядний контакт виведений на скобу кріплення світильника до захисної каски через додатково встановлений напівпровідниковий діод. 1 UA 100579 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
