Черв’ячна передача

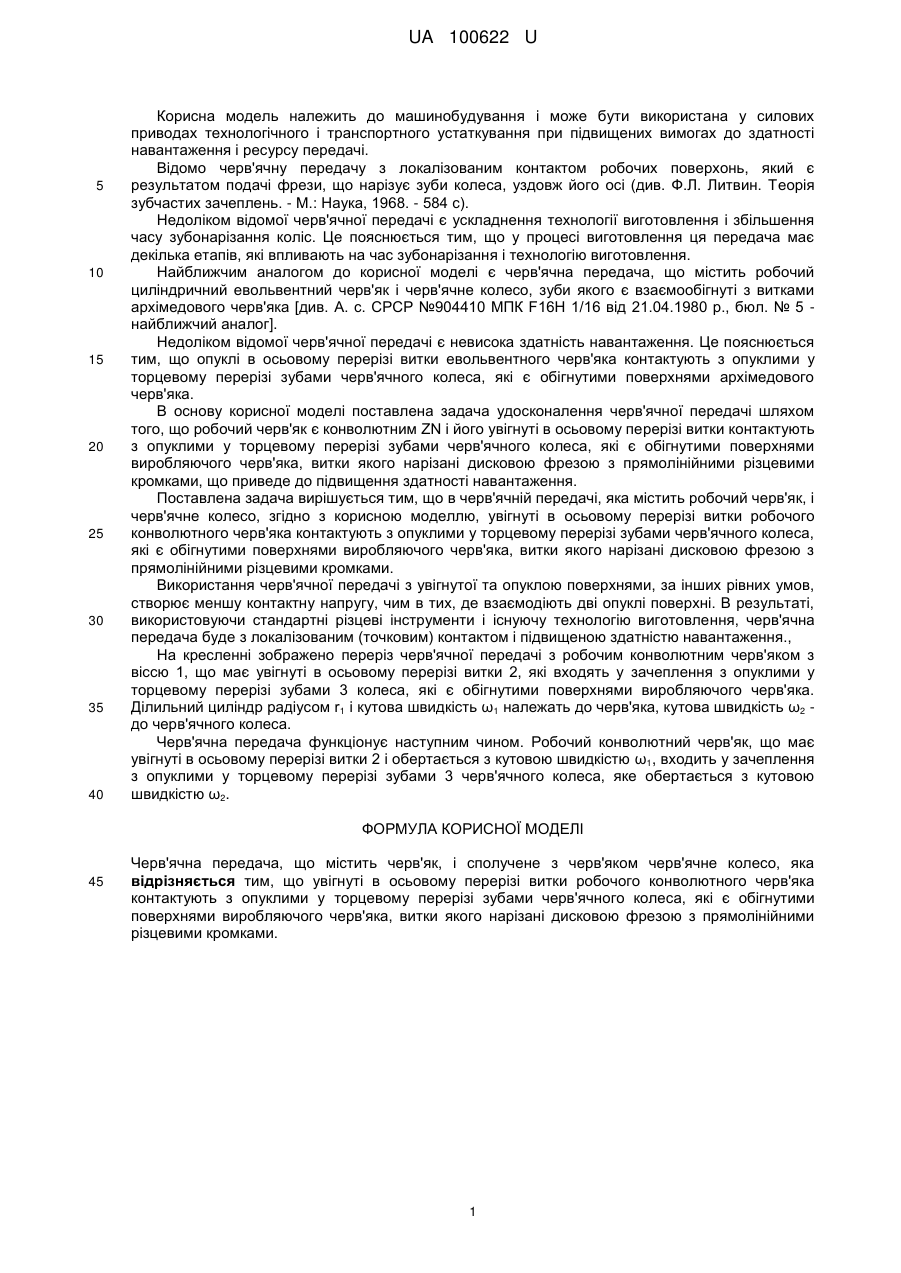

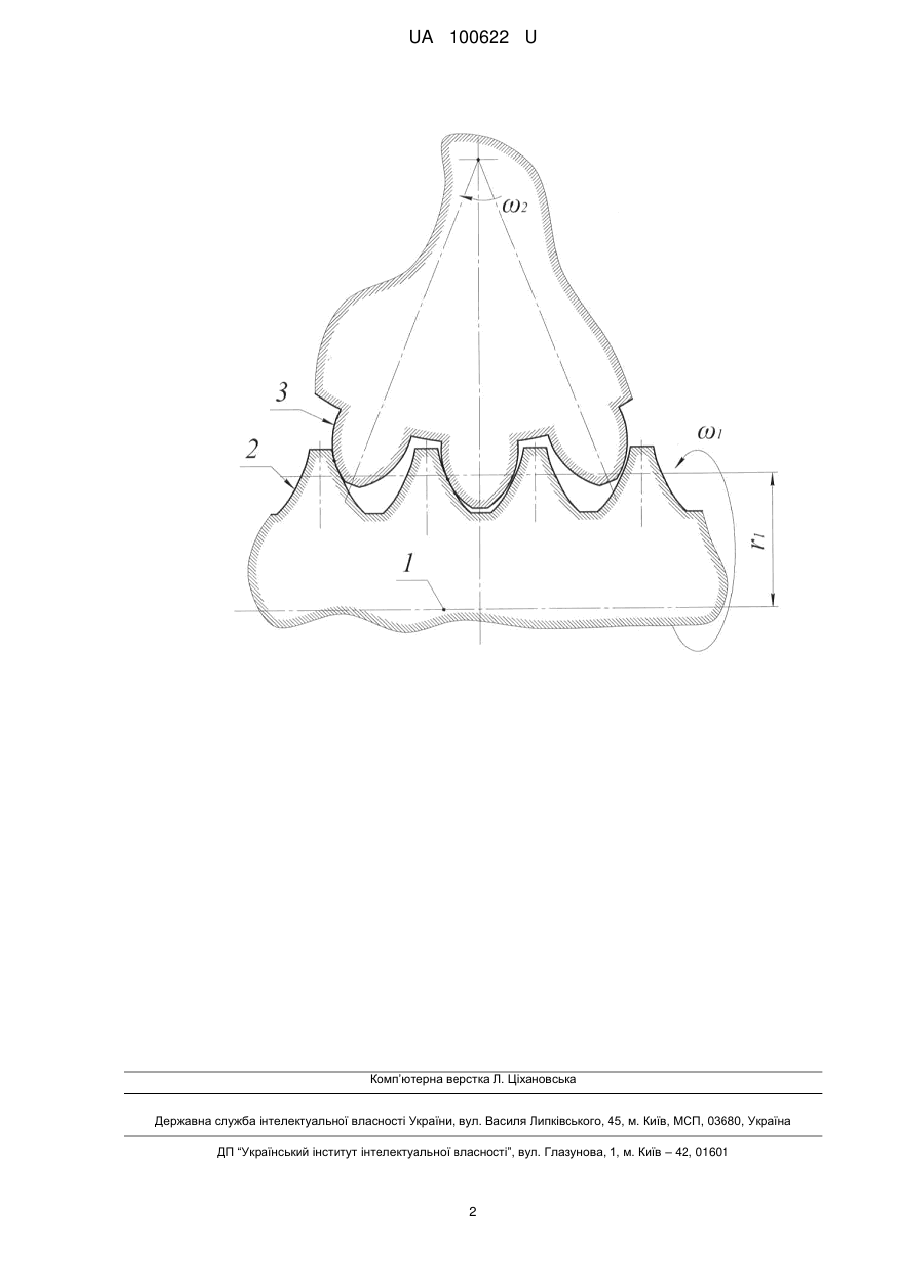

Реферат: Черв'ячна передача містить черв'як та черв'ячне колесо. Увігнуті в осьовому перерізі витки робочого конволютного черв'яка контактують з опуклими у торцевому перерізі зубами черв'ячного колеса, які є обігнутими поверхнями виробляючого черв'яка, витки якого нарізані дисковою фрезою з прямолінійними різцевими кромками. UA 100622 U (12) UA 100622 U UA 100622 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування і може бути використана у силових приводах технологічного і транспортного устаткування при підвищених вимогах до здатності навантаження і ресурсу передачі. Відомо черв'ячну передачу з локалізованим контактом робочих поверхонь, який є результатом подачі фрези, що нарізує зуби колеса, уздовж його осі (див. Ф.Л. Литвин. Теорія зубчастих зачеплень. - М.: Наука, 1968. - 584 с). Недоліком відомої черв'ячної передачі є ускладнення технології виготовлення і збільшення часу зубонарізання коліс. Це пояснюється тим, що у процесі виготовлення ця передача має декілька етапів, які впливають на час зубонарізання і технологію виготовлення. Найближчим аналогом до корисної моделі є черв'ячна передача, що містить робочий циліндричний евольвентний черв'як і черв'ячне колесо, зуби якого є взаємообігнуті з витками архімедового черв'яка [див. А. с. СРСР №904410 МПК F16Н 1/16 від 21.04.1980 р., бюл. № 5 найближчий аналог]. Недоліком відомої черв'ячної передачі є невисока здатність навантаження. Це пояснюється тим, що опуклі в осьовому перерізі витки евольвентного черв'яка контактують з опуклими у торцевому перерізі зубами черв'ячного колеса, які є обігнутими поверхнями архімедового черв'яка. В основу корисної моделі поставлена задача удосконалення черв'ячної передачі шляхом того, що робочий черв'як є конволютним ZN і його увігнуті в осьовому перерізі витки контактують з опуклими у торцевому перерізі зубами черв'ячного колеса, які є обігнутими поверхнями виробляючого черв'яка, витки якого нарізані дисковою фрезою з прямолінійними різцевими кромками, що приведе до підвищення здатності навантаження. Поставлена задача вирішується тим, що в черв'ячній передачі, яка містить робочий черв'як, і черв'ячне колесо, згідно з корисною моделлю, увігнуті в осьовому перерізі витки робочого конволютного черв'яка контактують з опуклими у торцевому перерізі зубами черв'ячного колеса, які є обігнутими поверхнями виробляючого черв'яка, витки якого нарізані дисковою фрезою з прямолінійними різцевими кромками. Використання черв'ячної передачі з увігнутої та опуклою поверхнями, за інших рівних умов, створює меншу контактну напругу, чим в тих, де взаємодіють дві опуклі поверхні. В результаті, використовуючи стандартні різцеві інструменти і існуючу технологію виготовлення, черв'ячна передача буде з локалізованим (точковим) контактом і підвищеною здатністю навантаження., На кресленні зображено переріз черв'ячної передачі з робочим конволютним черв'яком з віссю 1, що має увігнуті в осьовому перерізі витки 2, які входять у зачеплення з опуклими у торцевому перерізі зубами 3 колеса, які є обігнутими поверхнями виробляючого черв'яка. Ділильний циліндр радіусом r1 і кутова швидкість ω1 належать до черв'яка, кутова швидкість ω2 до черв'ячного колеса. Черв'ячна передача функціонує наступним чином. Робочий конволютний черв'як, що має увігнуті в осьовому перерізі витки 2 і обертається з кутовою швидкістю ω1, входить у зачеплення з опуклими у торцевому перерізі зубами 3 черв'ячного колеса, яке обертається з кутовою швидкістю ω2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Черв'ячна передача, що містить черв'як, і сполучене з черв'яком черв'ячне колесо, яка відрізняється тим, що увігнуті в осьовому перерізі витки робочого конволютного черв'яка контактують з опуклими у торцевому перерізі зубами черв'ячного колеса, які є обігнутими поверхнями виробляючого черв'яка, витки якого нарізані дисковою фрезою з прямолінійними різцевими кромками. 1 UA 100622 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
