Зубчаста передача
Номер патенту: 28418
Опубліковано: 10.12.2007
Автори: Носко Павло Леонідович, Ревякіна Ольга Олександрівна, Шишов Валентин Павлович, Ткач Павло Миколайович, Муховатий Олександр Анатолійович
Формула / Реферат
Зубчаста передача із зачепленням Новикова з однією, двома і більше лініями зачеплення з точковосполученими поверхнями зубів, профілі яких мають криволінійну форму в нормальному, торцевому або іншому перерізі і торкаються у точці (точках), розташованої (розташованих) поза полюсом зачеплення, яка відрізняється тим, що профілі зубів зачеплених коліс виконано опуклими, а профілі зубів одного з коліс обкреслено прямими лініями.
Текст

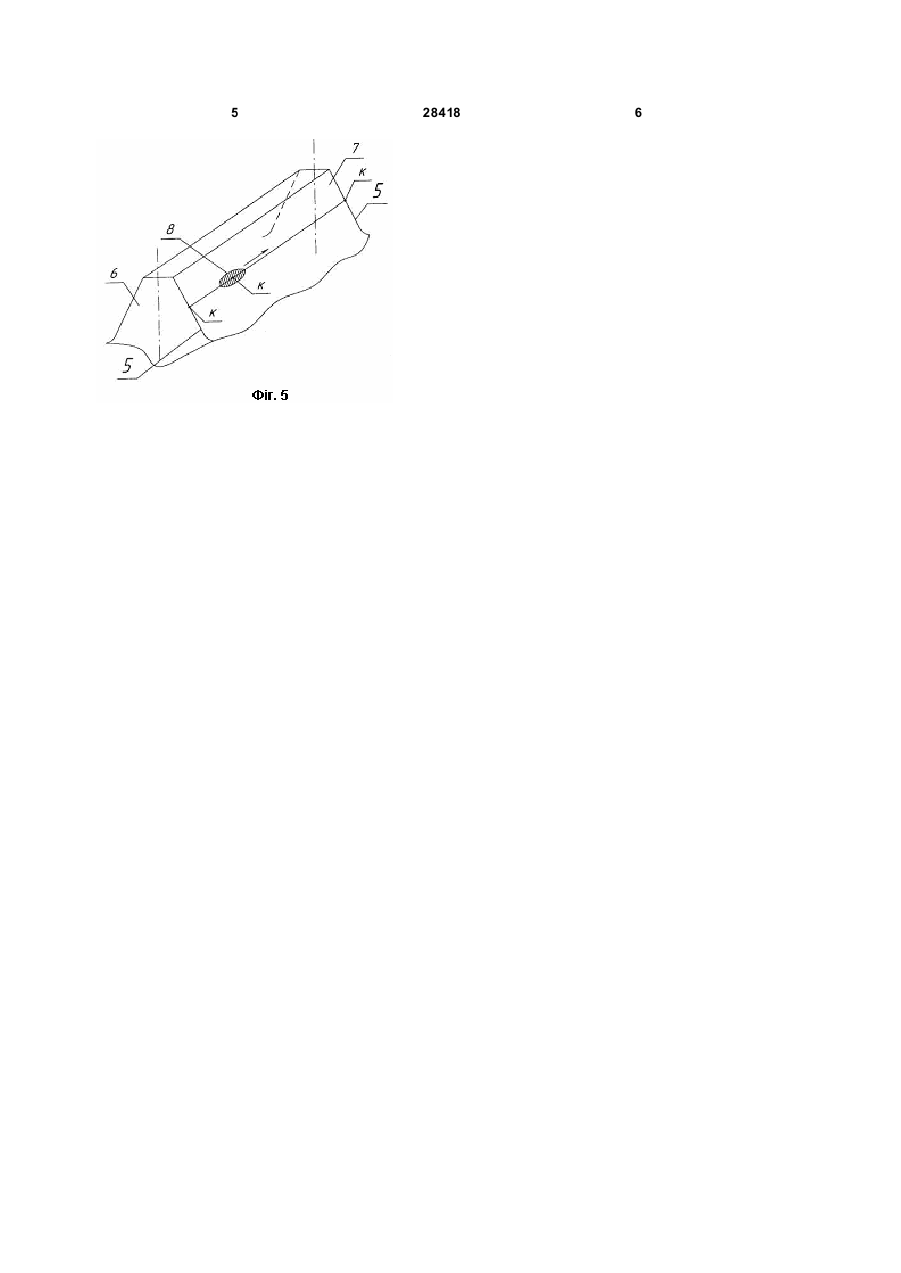

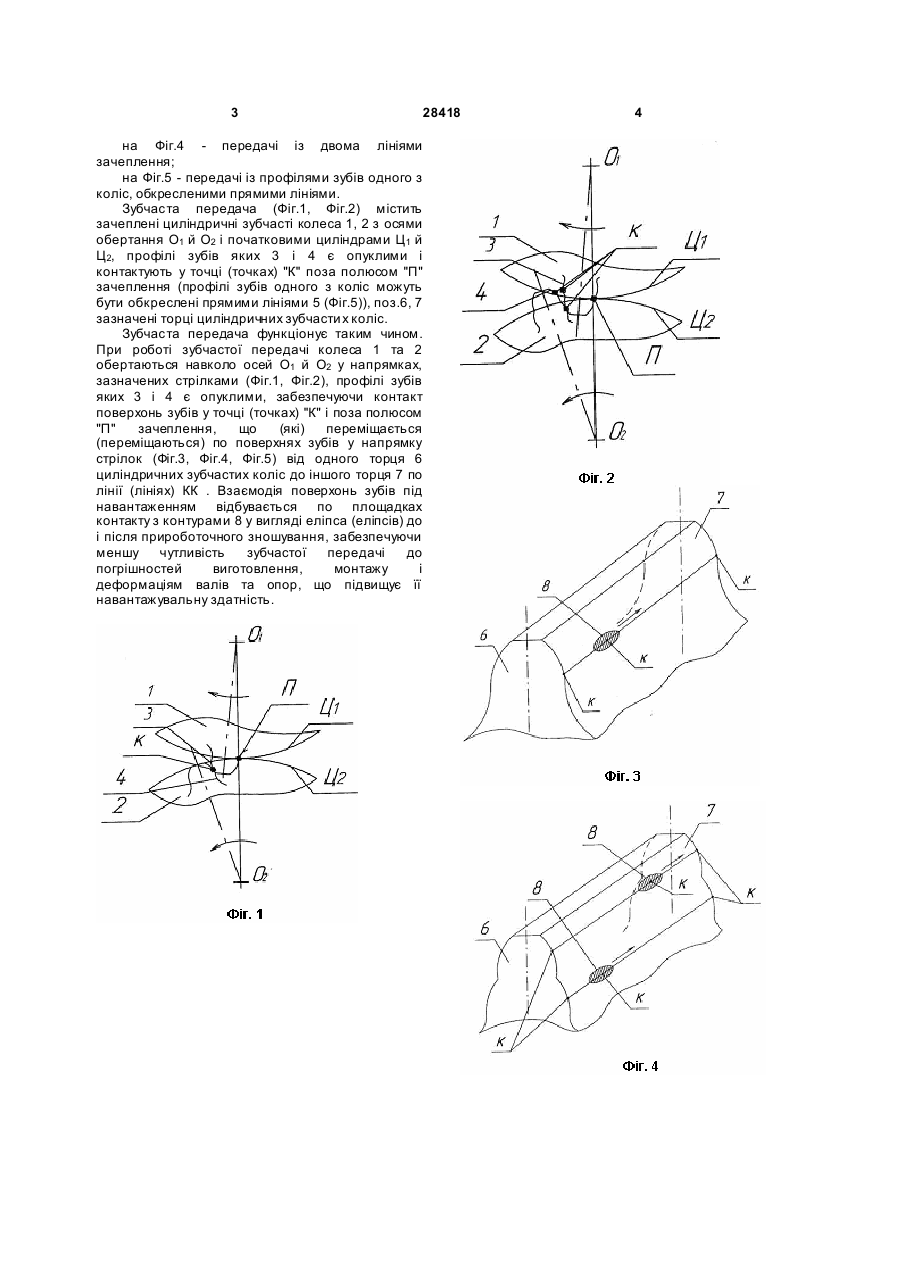

Зубчаста передача із зачепленням Новикова з однією, двома і більше лініями зачеплення з точковосполученими поверхнями зубів, профілі яких мають криволінійну форму в нормальному, торцевому або іншому перерізі і торкаються у точці (точках), розташованої (розташованих) поза полюсом зачеплення, яка відрізняється тим, що профілі зубів зачеплених коліс виконано опуклими, а профілі зубів одного з коліс обкреслено прямими лініями. (19) (21) u200708207 (22) 18.07.2007 (24) 10.12.2007 (72) НОСКО ПАВЛО ЛЕОНІДОВИЧ, U A, ШИШОВ ВАЛЕНТИН ПАВЛОВИЧ, U A, ТКАЧ П АВЛО МИКОЛАЙОВИЧ, UA, РЕВЯКІНА ОЛЬГА ОЛЕКСАНДРІВН А, U A, МУХОВАТИЙ ОЛЕКС АНДР АН АТОЛІЙОВИЧ, U A (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИ МИРА ДАЛЯ, U A (56) 3 28418 на Фіг.4 - передачі із двома лініями зачеплення; на Фіг.5 - передачі із профілями зубів одного з коліс, обкресленими прямими лініями. Зубчаста передача (Фіг.1, Фіг.2) містить зачеплені циліндричні зубчасті колеса 1, 2 з осями обертання О1 й О2 і початковими циліндрами Ц1 й Ц2, профілі зубів яких 3 і 4 є опуклими і контактують у точці (точках) "К" поза полюсом "П" зачеплення (профілі зубів одного з коліс можуть бути обкреслені прямими лініями 5 (Фіг.5)), поз.6, 7 зазначені торці циліндричних зубчасти х коліс. Зубчаста передача функціонує таким чином. При роботі зубчастої передачі колеса 1 та 2 обертаються навколо осей О1 й О2 у напрямках, зазначених стрілками (Фіг.1, Фіг.2), профілі зубів яких 3 і 4 є опуклими, забезпечуючи контакт поверхонь зубів у точці (точках) "К" і поза полюсом "П" зачеплення, що (які) переміщається (переміщаються) по поверхнях зубів у напрямку стрілок (Фіг.3, Фіг.4, Фіг.5) від одного торця 6 циліндричних зубчастих коліс до іншого торця 7 по лінії (лініях) КК . Взаємодія поверхонь зубів під навантаженням відбувається по площадках контакту з контурами 8 у вигляді еліпса (еліпсів) до і після прироботочного зношування, забезпечуючи меншу чутливість зубчастої передачі до погрішностей виготовлення, монтажу і деформаціям валів та опор, що підвищує її навантажувальну здатність. 4 5 28418 6
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed gearing
Автори англійськоюNosko Pavlo Leonidovych, Shyshov Valentyn Pavlovych, Tkach Pavlo Mykolaiovych, Reviakina Olha Oleksandrivna, Mukhovatyi Oleksandr Anatoliiovych
Назва патенту російськоюЗубчатая передача
Автори російськоюНоско Павел Леонидович, Шишов Валентин Павлович, Ткач Павел Николаевич, Ревякина Ольга Александровна, Муховатый Александр Анатолиевич
МПК / Мітки
МПК: F16H 1/00
