Стрічковий фундамент з повздовжнім вирізом по підошві

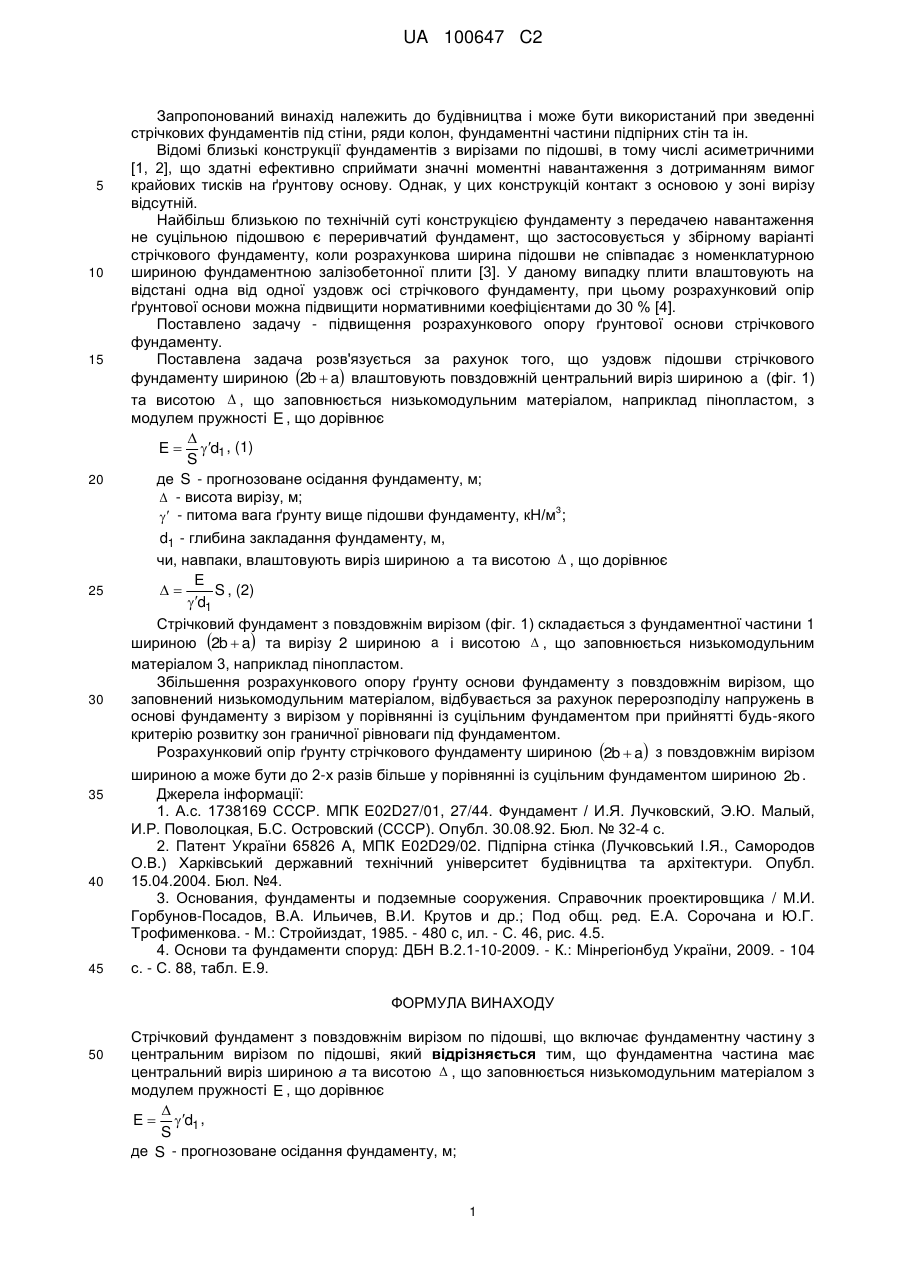

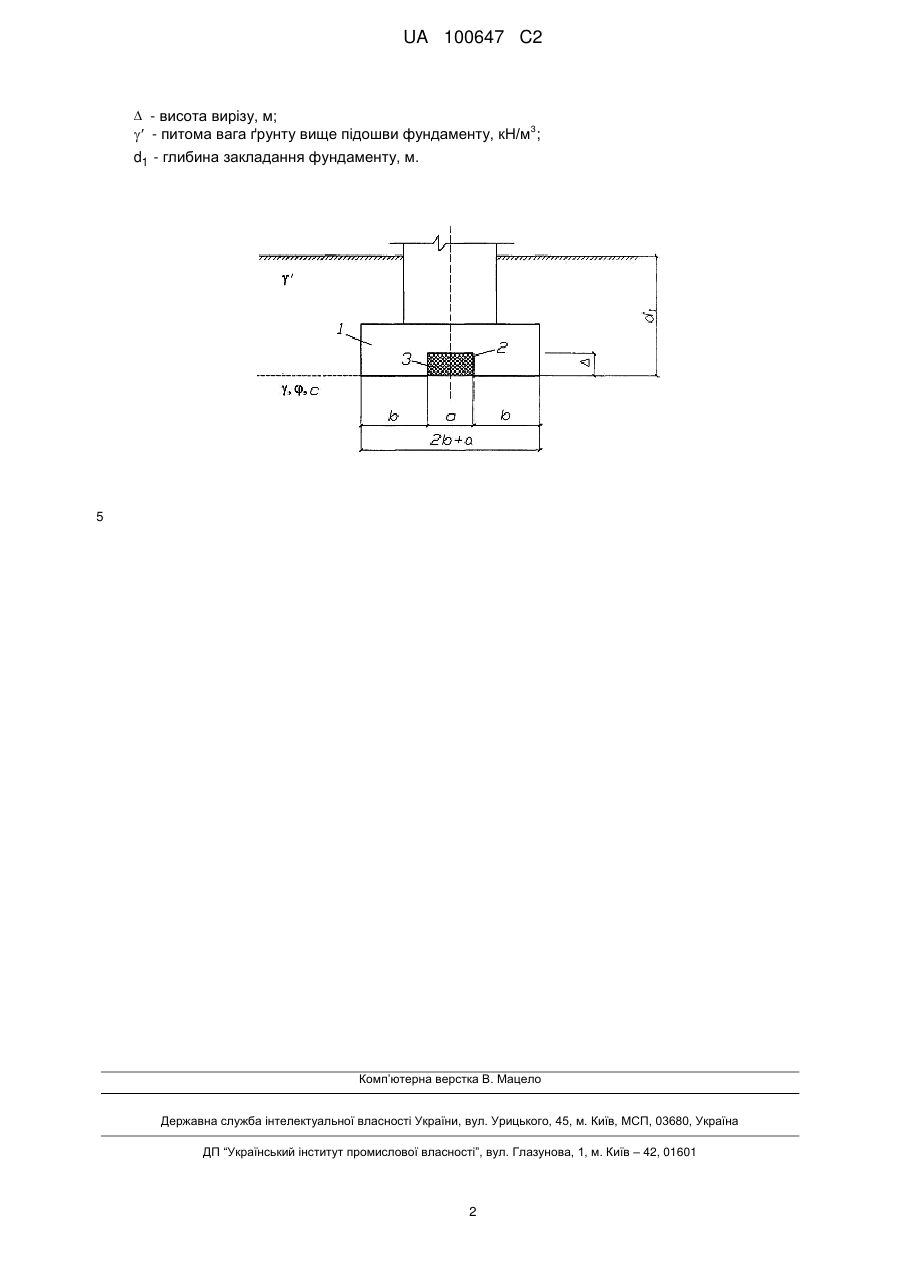

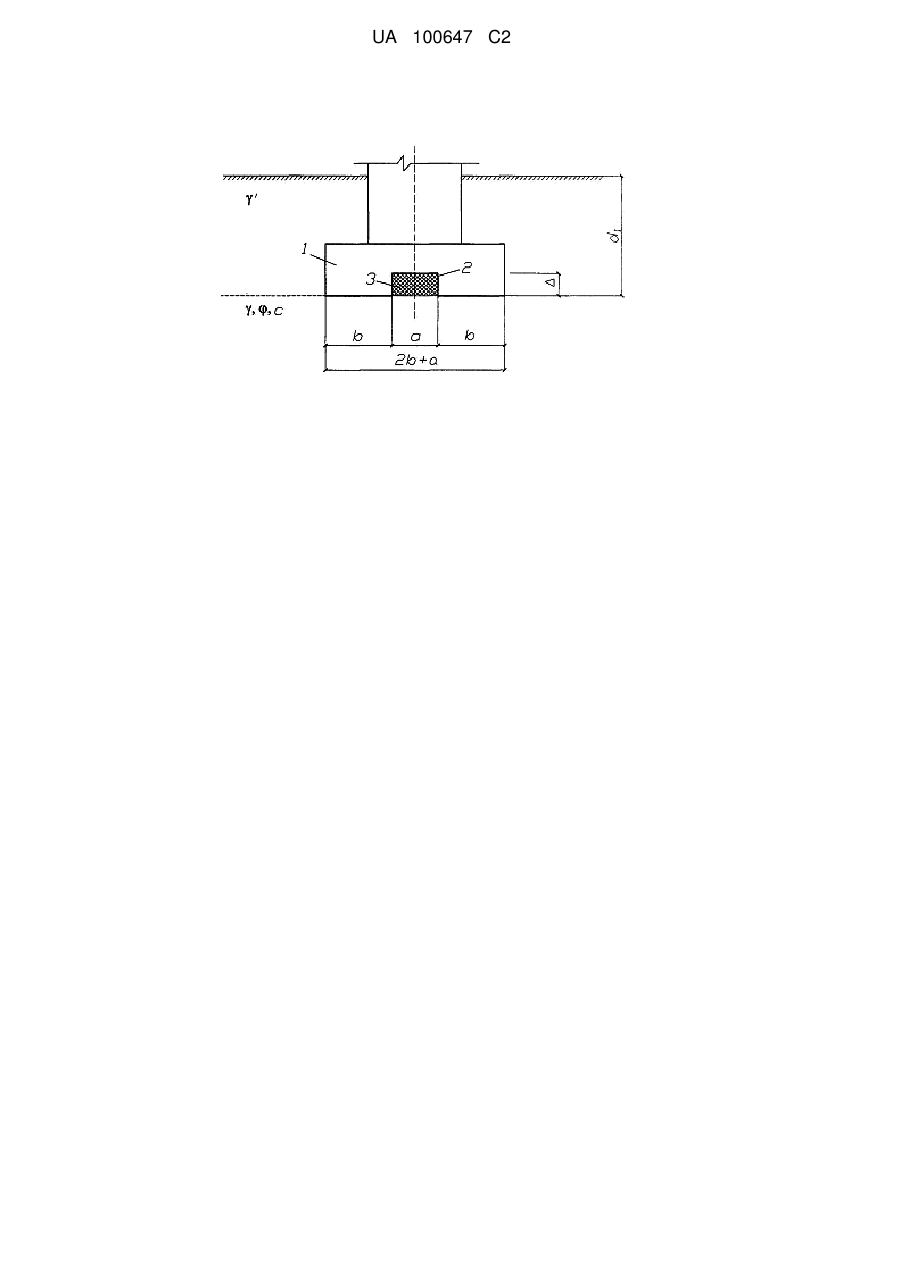

Реферат: Стрічковий фундамент з повздовжнім вирізом по підошві, що включає фундаментну частину з центральним вирізом по підошві. Для збільшення розрахункового опору ґрунтової основи фундаменту фундаментна частина має центральний виріз шириною а та висотою  , що заповнюється низькомодульним матеріалом з модулем пружності E , що дорівнює  E  d1 , S де S - прогнозоване осідання фундаменту, м;  - висота вирізу, м; 3  - питома вага ґрунту вище підошви фундаменту, кН/м ; d1 - глибина закладання фундаменту, м. UA 100647 C2 (12) UA 100647 C2 UA 100647 C2 5 10 15 20 25 30 35 40 45 Запропонований винахід належить до будівництва і може бути використаний при зведенні стрічкових фундаментів під стіни, ряди колон, фундаментні частини підпірних стін та ін. Відомі близькі конструкції фундаментів з вирізами по підошві, в тому числі асиметричними [1, 2], що здатні ефективно сприймати значні моментні навантаження з дотриманням вимог крайових тисків на ґрунтову основу. Однак, у цих конструкцій контакт з основою у зоні вирізу відсутній. Найбільш близькою по технічній суті конструкцією фундаменту з передачею навантаження не суцільною підошвою є переривчатий фундамент, що застосовується у збірному варіанті стрічкового фундаменту, коли розрахункова ширина підошви не співпадає з номенклатурною шириною фундаментною залізобетонної плити [3]. У даному випадку плити влаштовують на відстані одна від одної уздовж осі стрічкового фундаменту, при цьому розрахунковий опір ґрунтової основи можна підвищити нормативними коефіцієнтами до 30 % [4]. Поставлено задачу - підвищення розрахункового опору ґрунтової основи стрічкового фундаменту. Поставлена задача розв'язується за рахунок того, що уздовж підошви стрічкового фундаменту шириною 2b  a влаштовують повздовжній центральний виріз шириною a (фіг. 1) та висотою  , що заповнюється низькомодульним матеріалом, наприклад пінопластом, з модулем пружності E , що дорівнює  E  d1 , (1) S де S - прогнозоване осідання фундаменту, м;  - висота вирізу, м; 3  - питома вага ґрунту вище підошви фундаменту, кН/м ; d1 - глибина закладання фундаменту, м, чи, навпаки, влаштовують виріз шириною a та висотою  , що дорівнює E  S , (2)  d1 Стрічковий фундамент з повздовжнім вирізом (фіг. 1) складається з фундаментної частини 1 шириною 2b  a та вирізу 2 шириною a і висотою  , що заповнюється низькомодульним матеріалом 3, наприклад пінопластом. Збільшення розрахункового опору ґрунту основи фундаменту з повздовжнім вирізом, що заповнений низькомодульним матеріалом, відбувається за рахунок перерозподілу напружень в основі фундаменту з вирізом у порівнянні із суцільним фундаментом при прийнятті будь-якого критерію розвитку зон граничної рівноваги під фундаментом. Розрахунковий опір ґрунту стрічкового фундаменту шириною 2b  a з повздовжнім вирізом шириною a може бути до 2-х разів більше у порівнянні із суцільним фундаментом шириною 2b . Джерела інформації: 1. А.с. 1738169 СССР. МПК Е02D27/01, 27/44. Фундамент / И.Я. Лучковский, Э.Ю. Малый, И.Р. Поволоцкая, Б.С. Островский (СССР). Опубл. 30.08.92. Бюл. № 32-4 с. 2. Патент України 65826 А, МПК E02D29/02. Підпірна стінка (Лучковський І.Я., Самородов О.В.) Харківський державний технічний університет будівництва та архітектури. Опубл. 15.04.2004. Бюл. №4. 3. Основания, фундаменты и подземные сооружения. Справочник проектировщика / М.И. Горбунов-Посадов, В.А. Ильичев, В.И. Крутов и др.; Под общ. ред. Е.А. Сорочана и Ю.Г. Трофименкова. - М.: Стройиздат, 1985. - 480 с, ил. - С. 46, рис. 4.5. 4. Основи та фундаменти споруд: ДБН В.2.1-10-2009. - К.: Мінрегіонбуд України, 2009. - 104 с. - С. 88, табл. Е.9. ФОРМУЛА ВИНАХОДУ 50 Стрічковий фундамент з повздовжнім вирізом по підошві, що включає фундаментну частину з центральним вирізом по підошві, який відрізняється тим, що фундаментна частина має центральний виріз шириною а та висотою  , що заповнюється низькомодульним матеріалом з модулем пружності E , що дорівнює  E  d1 , S де S - прогнозоване осідання фундаменту, м; 1 UA 100647 C2  - висота вирізу, м; 3  - питома вага ґрунту вище підошви фундаменту, кН/м ; d1 - глибина закладання фундаменту, м. 5 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
