Формула / Реферат

Фундамент стрічковий збірний залізобетонний, який включає в себе фундаментні блоки і плити, встановлені один на одний на цементному розчині з перев'язкою вертикальних стиків, який відрізняється тим, що має додатково вузли фіксації фундаментних блоків по вертикальних стиках, виконаних у вигляді верхніх і нижніх пластин, встановлених на ділянці вертикальних стиків з обпиранням на горизонтальні поверхні блоків, тяжів, розміщених у вертикальних стиках блоків, стягуючих пластини між собою.

Текст

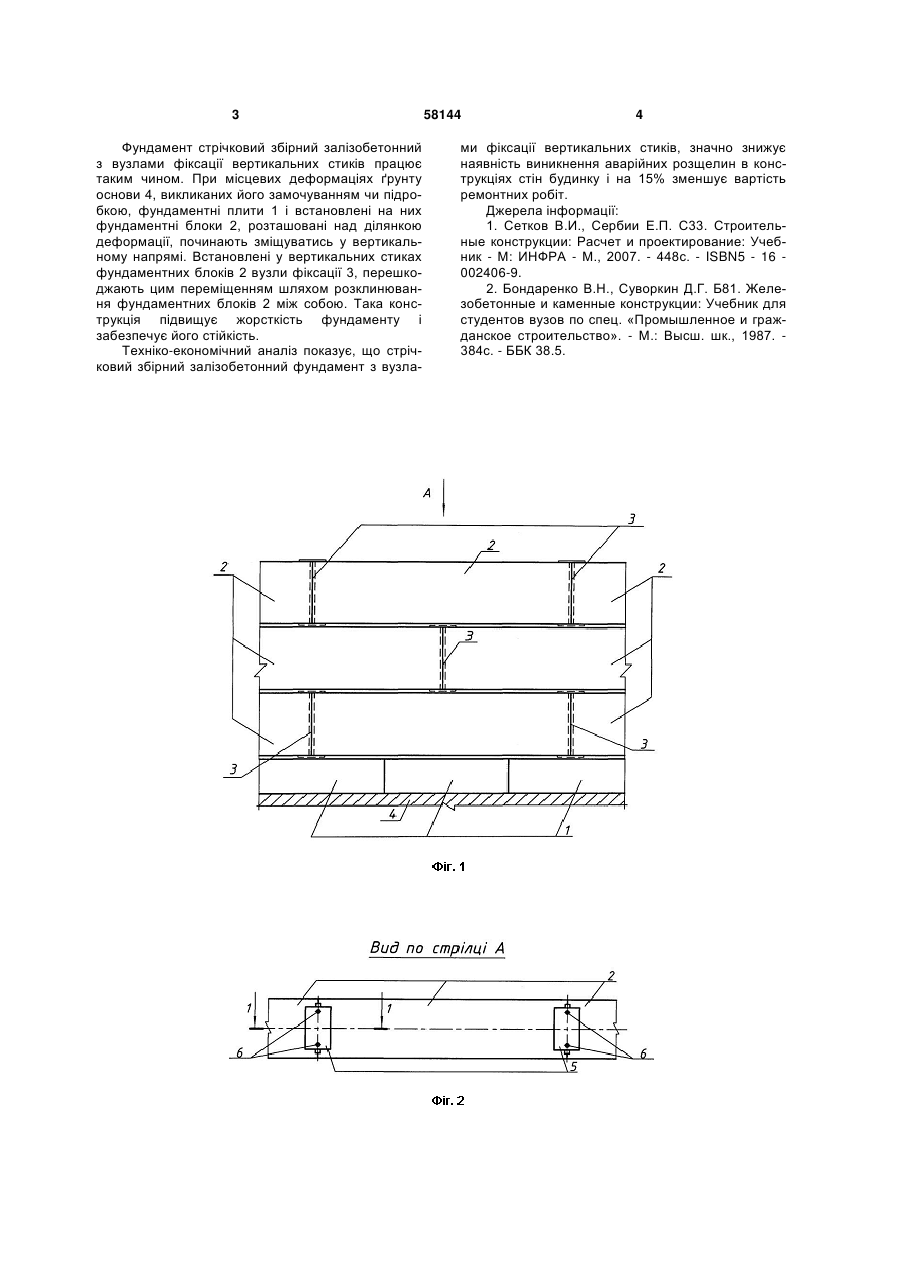

Фундамент стрічковий збірний залізобетонний, який включає в себе фундаментні блоки і плити, встановлені один на одний на цементному розчині з перев'язкою вертикальних стиків, який відрізняється тим, що має додатково вузли фіксації фундаментних блоків по вертикальних стиках, виконаних у вигляді верхніх і нижніх пластин, встановлених на ділянці вертикальних стиків з обпиранням на горизонтальні поверхні блоків, тяжів, розміщених у вертикальних стиках блоків, стягуючих пластини між собою. (19) (21) u201004871 (22) 23.04.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) ГОЛОЛОБОВ БОРИС ДМИТРОВИЧ, ШАРАБАРІН ОЛЕКСАНДР ГЕРАСИМОВИЧ, БЄЛАШЕНКО КОСТЯНТИН ГРИГОРОВИЧ, БРОЖКО ТЕТЯНА СТЕПАНІВНА, КАРМАНОВ МАКСИМ ВАСИЛЬОВИЧ, ПАРАЩЕНКО АРТЕМ ОЛЕГОВИЧ, ГОЛОЗУБОВ ІВАН ВАЛЕРІЙОВИЧ (73) ДРУЖКІВСЬКИЙ ЖИТЛОВО-КОМУНАЛЬНИЙ КОЛЕДЖ ДОНБАСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ БУДІВНИЦТВА І АРХІТЕКТУРИ 3 Фундамент стрічковий збірний залізобетонний з вузлами фіксації вертикальних стиків працює таким чином. При місцевих деформаціях ґрунту основи 4, викликаних його замочуванням чи підробкою, фундаментні плити 1 і встановлені на них фундаментні блоки 2, розташовані над ділянкою деформації, починають зміщуватись у вертикальному напрямі. Встановлені у вертикальних стиках фундаментних блоків 2 вузли фіксації 3, перешкоджають цим переміщенням шляхом розклинювання фундаментних блоків 2 між собою. Така конструкція підвищує жорсткість фундаменту і забезпечує його стійкість. Техніко-економічний аналіз показує, що стрічковий збірний залізобетонний фундамент з вузла 58144 4 ми фіксації вертикальних стиків, значно знижує наявність виникнення аварійних розщелин в конструкціях стін будинку і на 15% зменшує вартість ремонтних робіт. Джерела інформації: 1. Сетков В.И., Сербии Е.П. С33. Строительные конструкции: Расчет и проектирование: Учебник - М: ИНФРА - М., 2007. - 448с. - ISBN5 - 16 002406-9. 2. Бондаренко В.Н., Суворкин Д.Г. Б81. Железобетонные и каменные конструкции: Учебник для студентов вузов по спец. «Промышленное и гражданское строительство». - М.: Высш. шк., 1987. 384с. - ББК 38.5. 5 Комп’ютерна верстка М. Ломалова 58144 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Strip precast reinforced-concrete foundation

Автори англійською

Hololobov Borys Dmytrovych, Sharabarin Oleksandr Herasymovych, Bielashenko Kostiantyn Hryhorovych, Brozhko Tetiana Stepanivna, Karmanov Maksym Vasyliovych, Paraschenko Artem Olehovych, Holozubov Ivan Valeriiovych

Назва патенту російською

Фундамент ленточный сборный железобетонный

Автори російською

Гололобов Борис Дмитриевич, Шарабарин Александр Герасимович, Белашенко Константин Григорьевич, Брожко Татьяна Степановна, Карманов Максим Васильевич, Паращенко Артем Олегович, Голозубов Иван Валериевич

МПК / Мітки

МПК: E02D 27/01

Мітки: стрічковій, залізобетонний, збірний, фундамент
