Стрічковий фундамент

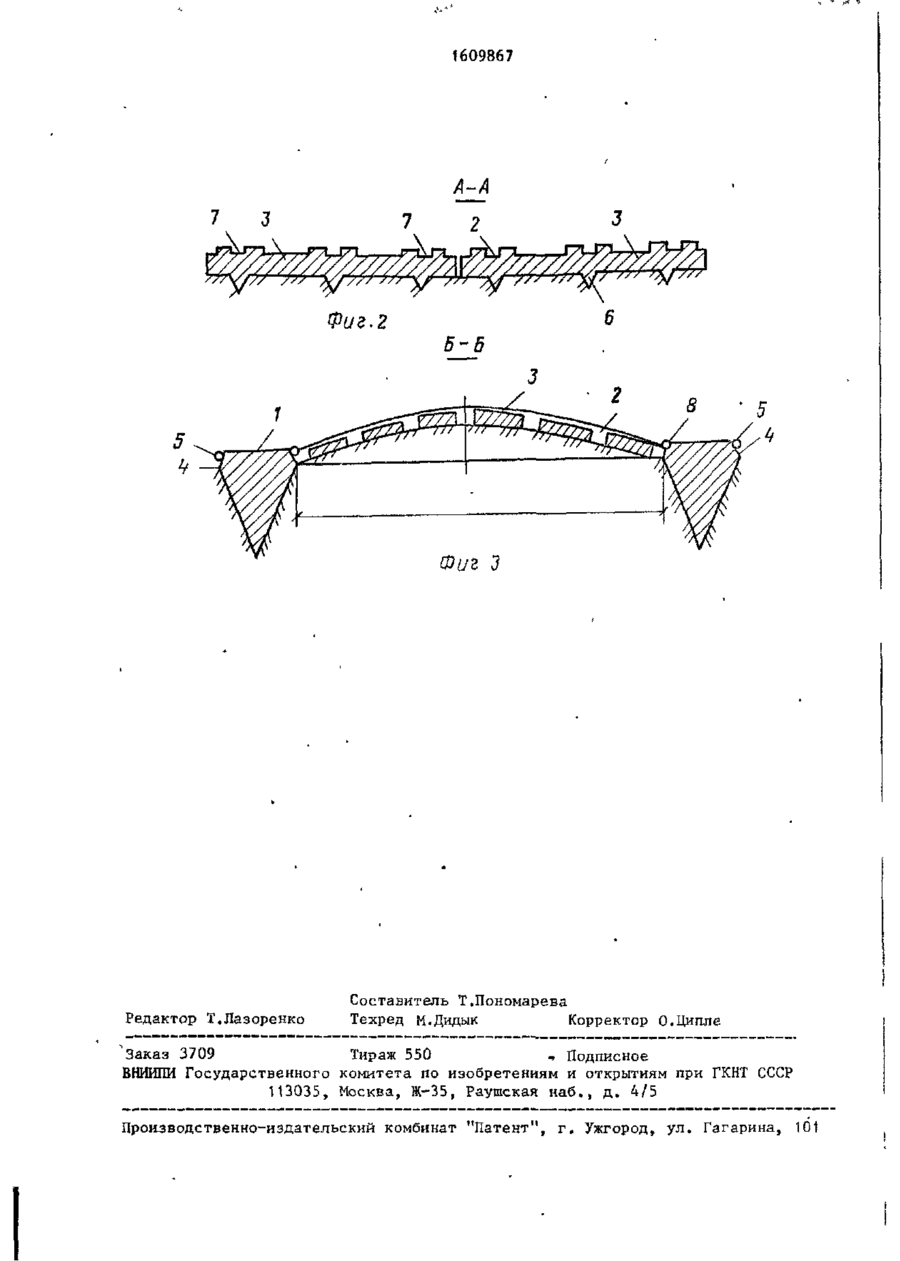

Изобретение относится к строительству и касается конструкций фун Фиг 1 РП !< 1609867 ' Изобретение относится к строительству и касается конструкций фундаментов каркасных зданий. Целью изобретения является повышение несущей способности фундамента за счет улучшения его статической работы на горизонтальные нагрузки. . Н& фиг. 1 изображен ленточный фундамент, план; на фиг. 2 - разрез 10 А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1. Фундамент состоит из вертикальных опор 1, гибких элементов 2 между ними и ориентированных вдоль вертикальных 15 опор сборных железобетонных элементов 3, Вертикальные опоры 1 выполнены клиновидными со скосами 4 в верхней части, имеющими петлевые выпуски 5. 20 Сборные железобетонные элементы 3 выполнены с клиновидными выступами 6 на подгибе и пазами 7 на верхней поверхности. Вертикальные опоры 1 расположены в плане в вершинах правиль- 25 ного многоугольника. Гибкие элементы 2 выполнены в виде стержней с петлевыми выпусками 8 для соединения с соответствующими петлевыми выпусками 5 вертикальных элементов 1 и размеще30 ны в пазах 7 железобетонных элементов 3, Фундамент работает следующим образом. ( Под нагрузкой колонн каркаса клиновидные вертикальные опоры 1 оседают, 35 уплотняя грунт и натягивая гибкие элементы 2, которые давят на основание в пролете через сборные элементы 4 3, разложенные разрывами и уклоном к оси ленты фундамента. Благодаря этому, а также обжатию грунта клинами, несущая способность основания существенно повышается. Горизонтальные внешние нагрузки на фундамент, а также оттяжение гибких элементов 2 воспринимаются торцами клиньев вертикальных опор 1 и клиновидными выступами 6 сборных элементов 3 благодаря закреплению гибких элементов 2 в пазах ' 1~. Арматурные детали фундамента покрыты антикоррозионным составом. Ф о р м у л а и з о б р е т е н и я ' Ленточный фундамент, включающий вертикальные опоры и гибкие элементы между ними, о т л и ч а ю щ и й с я тем, что, с целью повышения несущей способности фундамента за счет улучшения его статической работы на горизонтальные нагрузки; фундамент снабжен сборными железобетонными элементами, выполненными с клиновидными выступами на подошве и пазами на верхней поверхности, а вертикальные опоры выполнены клиновидными со скосами в верхней части, имеющими петлевые выпуски, и расположены в плане в вершинах правильного многоугольника, причем железобетонные элементы ориентированы вдоль вертикальных опор, а гибкие элементы выполнены в виде стержней,с петлевыми выпусками для соединения с соответствующими петлевыми выпусками вертикальных элементов и размещены в пазах железобетонных элементов. 1609867 Фиг. 2 5~5 3 2 8 5 / 5 І////Л к Щ Y/J Фиг 3 Редактор Т.Лазоренко Составитель Т.Пономарева Техред М.Дидык Корректор О.Ципле "Заказ 3709 Тираж 550 , Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
