Добувний модуль озерних сапропелів

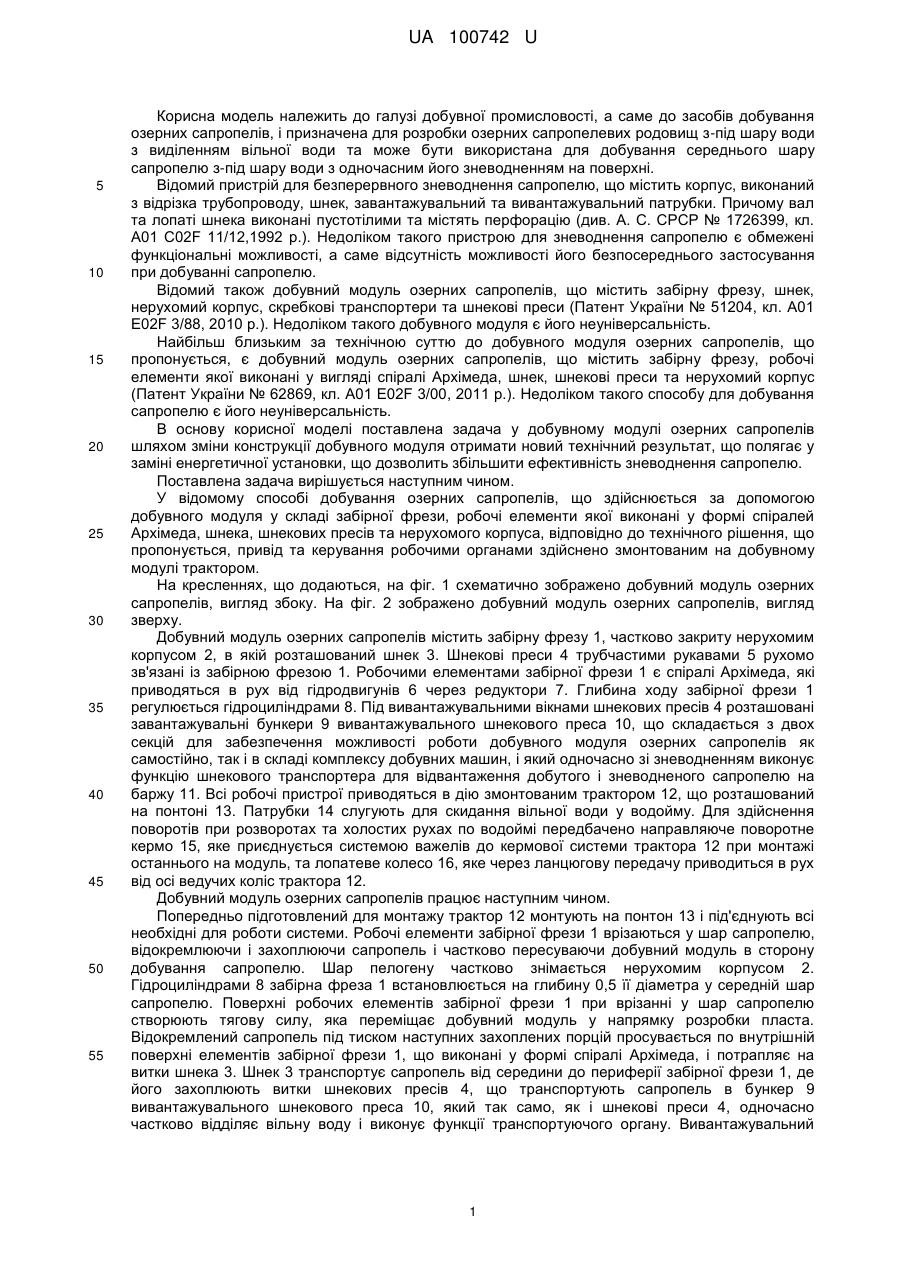

Реферат: Добувний модуль озерних сапропелів містить забірну фрезу, робочі елементи якої виконані у вигляді спіралі Архімеда, шнек, шнекові преси та нерухомий корпус. Для приводу робочих органів використовують змонтований на добувному модулі трактор. UA 100742 U (54) ДОБУВНИЙ МОДУЛЬ ОЗЕРНИХ САПРОПЕЛІВ UA 100742 U UA 100742 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі добувної промисловості, а саме до засобів добування озерних сапропелів, і призначена для розробки озерних сапропелевих родовищ з-під шару води з виділенням вільної води та може бути використана для добування середнього шару сапропелю з-під шару води з одночасним його зневодненням на поверхні. Відомий пристрій для безперервного зневоднення сапропелю, що містить корпус, виконаний з відрізка трубопроводу, шнек, завантажувальний та вивантажувальний патрубки. Причому вал та лопаті шнека виконані пустотілими та містять перфорацію (див. А. С. СРСР № 1726399, кл. А01 C02F 11/12,1992 p.). Недоліком такого пристрою для зневоднення сапропелю є обмежені функціональні можливості, а саме відсутність можливості його безпосереднього застосування при добуванні сапропелю. Відомий також добувний модуль озерних сапропелів, що містить забірну фрезу, шнек, нерухомий корпус, скребкові транспортери та шнекові преси (Патент України № 51204, кл. А01 E02F 3/88, 2010 p.). Недоліком такого добувного модуля є його неуніверсальність. Найбільш близьким за технічною суттю до добувного модуля озерних сапропелів, що пропонується, є добувний модуль озерних сапропелів, що містить забірну фрезу, робочі елементи якої виконані у вигляді спіралі Архімеда, шнек, шнекові преси та нерухомий корпус (Патент України № 62869, кл. А01 E02F 3/00, 2011 p.). Недоліком такого способу для добування сапропелю є його неуніверсальність. В основу корисної моделі поставлена задача у добувному модулі озерних сапропелів шляхом зміни конструкції добувного модуля отримати новий технічний результат, що полягає у заміні енергетичної установки, що дозволить збільшити ефективність зневоднення сапропелю. Поставлена задача вирішується наступним чином. У відомому способі добування озерних сапропелів, що здійснюється за допомогою добувного модуля у складі забірної фрези, робочі елементи якої виконані у формі спіралей Архімеда, шнека, шнекових пресів та нерухомого корпуса, відповідно до технічного рішення, що пропонується, привід та керування робочими органами здійснено змонтованим на добувному модулі трактором. На кресленнях, що додаються, на фіг. 1 схематично зображено добувний модуль озерних сапропелів, вигляд збоку. На фіг. 2 зображено добувний модуль озерних сапропелів, вигляд зверху. Добувний модуль озерних сапропелів містить забірну фрезу 1, частково закриту нерухомим корпусом 2, в якій розташований шнек 3. Шнекові преси 4 трубчастими рукавами 5 рухомо зв'язані із забірною фрезою 1. Робочими елементами забірної фрези 1 є спіралі Архімеда, які приводяться в рух від гідродвигунів 6 через редуктори 7. Глибина ходу забірної фрези 1 регулюється гідроциліндрами 8. Під вивантажувальними вікнами шнекових пресів 4 розташовані завантажувальні бункери 9 вивантажувального шнекового преса 10, що складається з двох секцій для забезпечення можливості роботи добувного модуля озерних сапропелів як самостійно, так і в складі комплексу добувних машин, і який одночасно зі зневодненням виконує функцію шнекового транспортера для відвантаження добутого і зневодненого сапропелю на баржу 11. Всі робочі пристрої приводяться в дію змонтованим трактором 12, що розташований на понтоні 13. Патрубки 14 слугують для скидання вільної води у водойму. Для здійснення поворотів при розворотах та холостих рухах по водоймі передбачено направляюче поворотне кермо 15, яке приєднується системою важелів до кермової системи трактора 12 при монтажі останнього на модуль, та лопатеве колесо 16, яке через ланцюгову передачу приводиться в рух від осі ведучих коліс трактора 12. Добувний модуль озерних сапропелів працює наступним чином. Попередньо підготовлений для монтажу трактор 12 монтують на понтон 13 і під'єднують всі необхідні для роботи системи. Робочі елементи забірної фрези 1 врізаються у шар сапропелю, відокремлюючи і захоплюючи сапропель і частково пересуваючи добувний модуль в сторону добування сапропелю. Шар пелогену частково знімається нерухомим корпусом 2. Гідроциліндрами 8 забірна фреза 1 встановлюється на глибину 0,5 її діаметра у середній шар сапропелю. Поверхні робочих елементів забірної фрези 1 при врізанні у шар сапропелю створюють тягову силу, яка переміщає добувний модуль у напрямку розробки пласта. Відокремлений сапропель під тиском наступних захоплених порцій просувається по внутрішній поверхні елементів забірної фрези 1, що виконані у формі спіралі Архімеда, і потрапляє на витки шнека 3. Шнек 3 транспортує сапропель від середини до периферії забірної фрези 1, де його захоплюють витки шнекових пресів 4, що транспортують сапропель в бункер 9 вивантажувального шнекового преса 10, який так само, як і шнекові преси 4, одночасно частково відділяє вільну воду і виконує функції транспортуючого органу. Вивантажувальний 1 UA 100742 U 5 шнековий прес 10 викидає зневоднений сапропель у баржу 11. Вільна вода через патрубки 14 скидається у водойму. Запропонована заміна енергетичного засобу зі стаціонарного на трактор у добувному модулі озерних сапропелів забезпечує високу ефективність використання добувного модуля та знижує його вартість. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Добувний модуль озерних сапропелів, що містить забірну фрезу, робочі елементи якої виконані у вигляді спіралі Архімеда, шнек, шнекові преси та нерухомий корпус, який відрізняється тим, що для приводу робочих органів використано змонтований на добувному модулі трактор. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
