Розстилальний пристрій льонозбирального комбайна

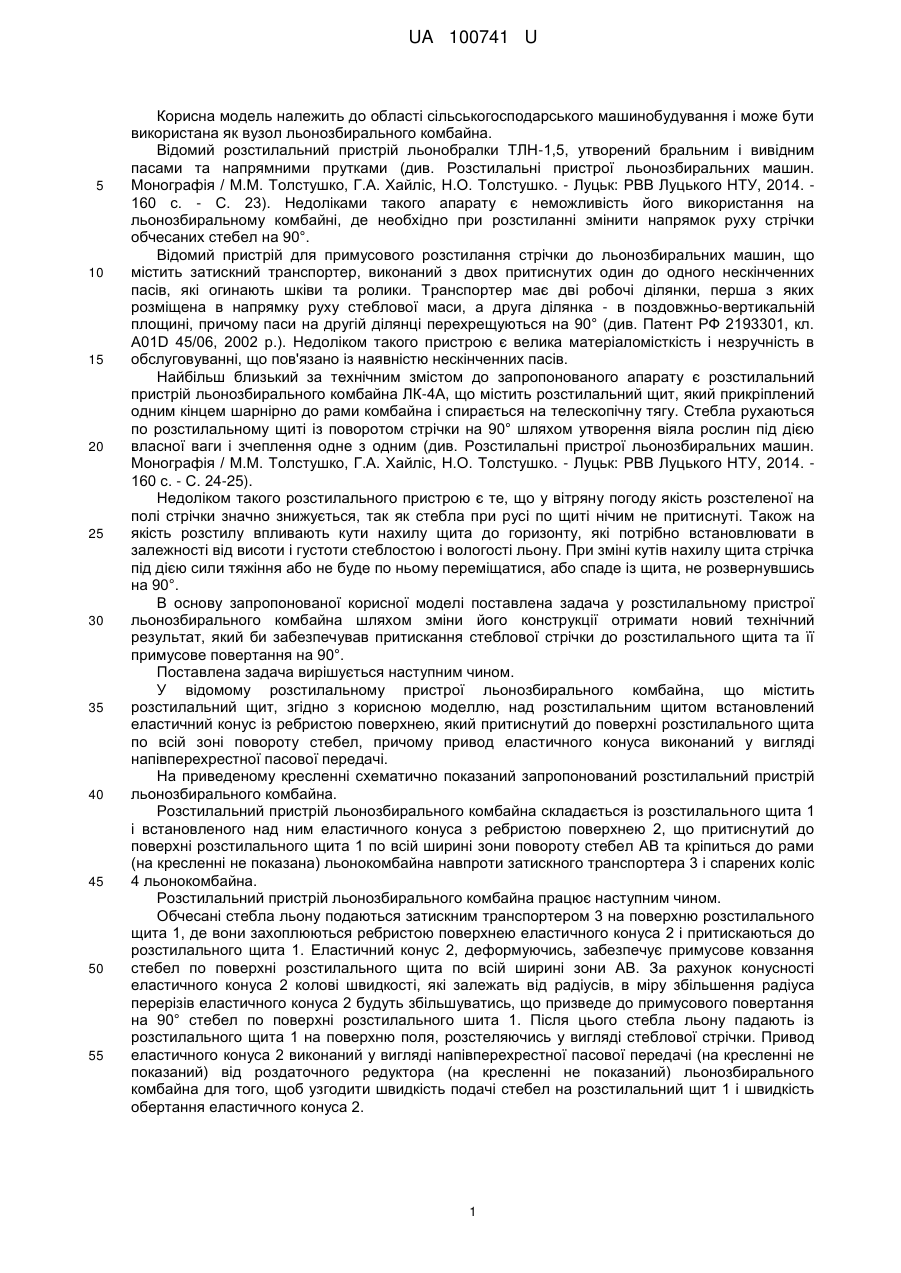

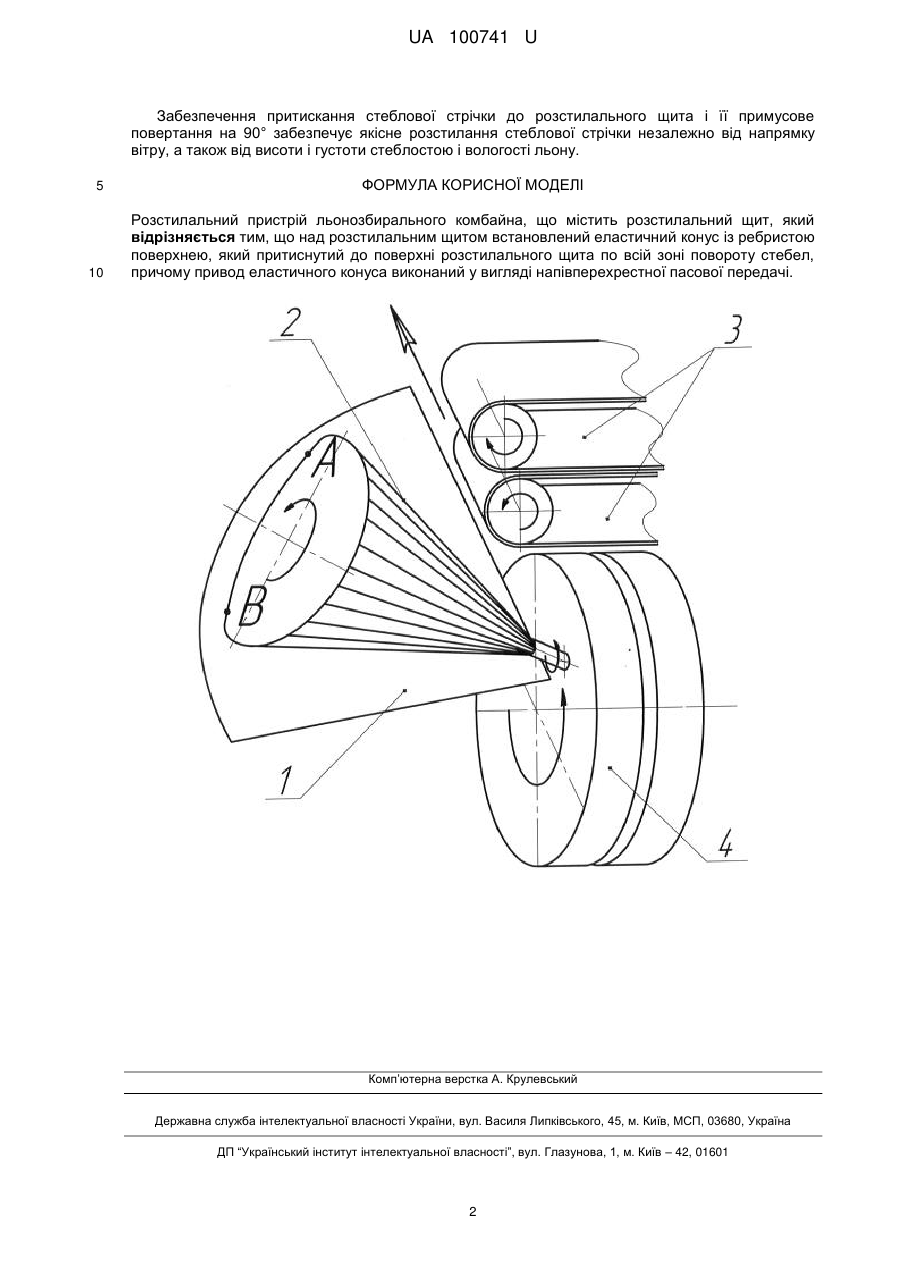

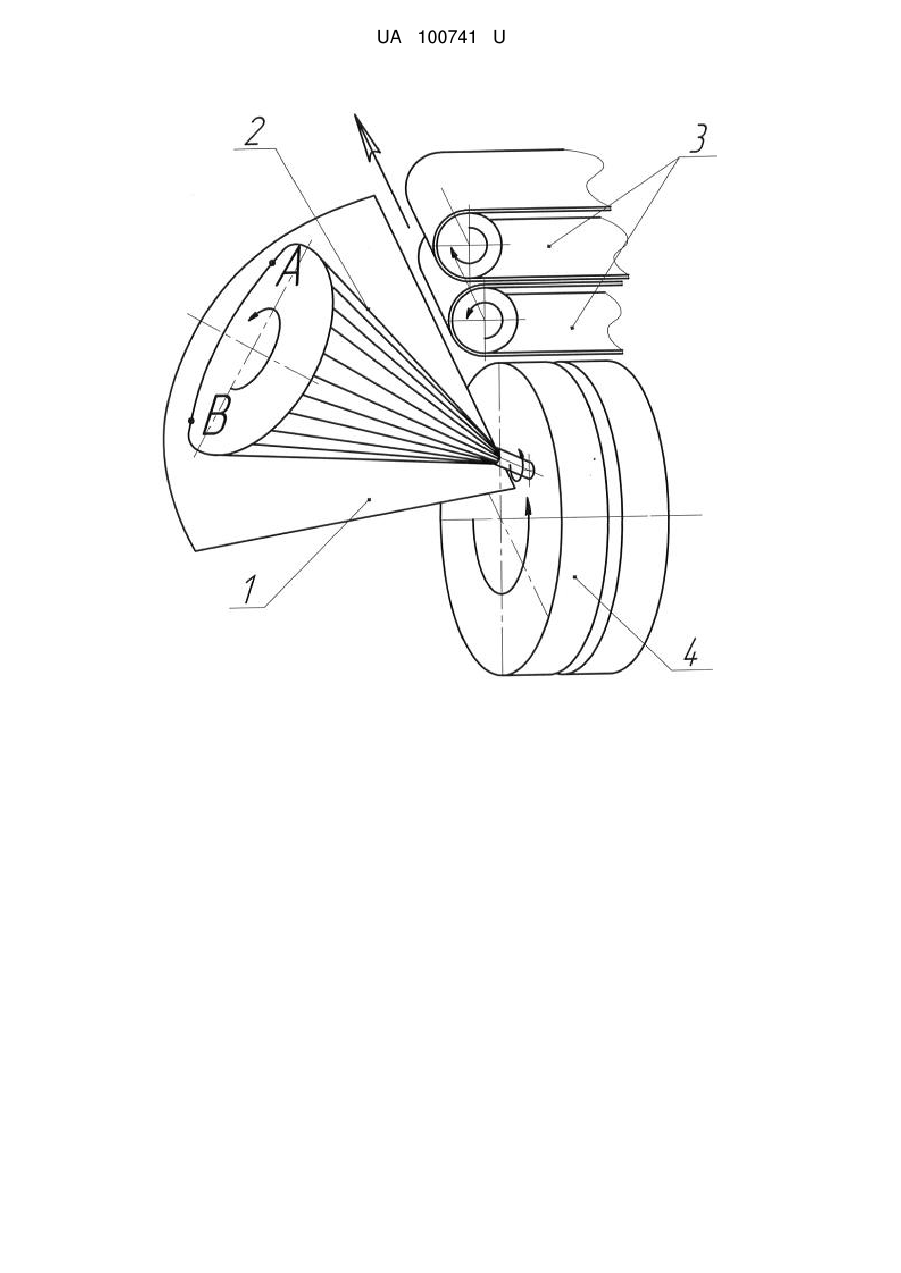

Реферат: Розстилальний пристрій льонозбирального комбайна містить розстилальний щит. Над розстилальним щитом встановлений еластичний конус із ребристою поверхнею, який притиснутий до поверхні розстилального щита по всій зоні повороту стебел. Привод еластичного конуса виконаний у вигляді напівперехрестної пасової передачі. UA 100741 U (54) РОЗСТИЛАЛЬНИЙ ПРИСТРІЙ ЛЬОНОЗБИРАЛЬНОГО КОМБАЙНА UA 100741 U UA 100741 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області сільськогосподарського машинобудування і може бути використана як вузол льонозбирального комбайна. Відомий розстилальний пристрій льонобралки ТЛН-1,5, утворений бральним і вивідним пасами та напрямними прутками (див. Розстилальні пристрої льонозбиральних машин. Монографія / М.М. Толстушко, Г.А. Хайліс, Н.О. Толстушко. - Луцьк: РВВ Луцького НТУ, 2014. 160 с. - С. 23). Недоліками такого апарату є неможливість його використання на льонозбиральному комбайні, де необхідно при розстиланні змінити напрямок руху стрічки обчесаних стебел на 90°. Відомий пристрій для примусового розстилання стрічки до льонозбиральних машин, що містить затискний транспортер, виконаний з двох притиснутих один до одного нескінченних пасів, які огинають шківи та ролики. Транспортер має дві робочі ділянки, перша з яких розміщена в напрямку руху стеблової маси, а друга ділянка - в поздовжньо-вертикальній площині, причому паси на другій ділянці перехрещуються на 90° (див. Патент РФ 2193301, кл. A01D 45/06, 2002 p.). Недоліком такого пристрою є велика матеріаломісткість і незручність в обслуговуванні, що пов'язано із наявністю нескінченних пасів. Найбільш близький за технічним змістом до запропонованого апарату є розстилальний пристрій льонозбирального комбайна ЛК-4А, що містить розстилальний щит, який прикріплений одним кінцем шарнірно до рами комбайна і спирається на телескопічну тягу. Стебла рухаються по розстилальному щиті із поворотом стрічки на 90° шляхом утворення віяла рослин під дією власної ваги і зчеплення одне з одним (див. Розстилальні пристрої льонозбиральних машин. Монографія / М.М. Толстушко, Г.А. Хайліс, Н.О. Толстушко. - Луцьк: РВВ Луцького НТУ, 2014. 160 с. - С. 24-25). Недоліком такого розстилального пристрою є те, що у вітряну погоду якість розстеленої на полі стрічки значно знижується, так як стебла при русі по щиті нічим не притиснуті. Також на якість розстилу впливають кути нахилу щита до горизонту, які потрібно встановлювати в залежності від висоти і густоти стеблостою і вологості льону. При зміні кутів нахилу щита стрічка під дією сили тяжіння або не буде по ньому переміщатися, або спаде із щита, не розвернувшись на 90°. В основу запропонованої корисної моделі поставлена задача у розстилальному пристрої льонозбирального комбайна шляхом зміни його конструкції отримати новий технічний результат, який би забезпечував притискання стеблової стрічки до розстилального щита та її примусове повертання на 90°. Поставлена задача вирішується наступним чином. У відомому розстилальному пристрої льонозбирального комбайна, що містить розстилальний щит, згідно з корисною моделлю, над розстилальним щитом встановлений еластичний конус із ребристою поверхнею, який притиснутий до поверхні розстилального щита по всій зоні повороту стебел, причому привод еластичного конуса виконаний у вигляді напівперехрестної пасової передачі. На приведеному кресленні схематично показаний запропонований розстилальний пристрій льонозбирального комбайна. Розстилальний пристрій льонозбирального комбайна складається із розстилального щита 1 і встановленого над ним еластичного конуса з ребристою поверхнею 2, що притиснутий до поверхні розстилального щита 1 по всій ширині зони повороту стебел АВ та кріпиться до рами (на кресленні не показана) льонокомбайна навпроти затискного транспортера 3 і спарених коліс 4 льонокомбайна. Розстилальний пристрій льонозбирального комбайна працює наступним чином. Обчесані стебла льону подаються затискним транспортером 3 на поверхню розстилального щита 1, де вони захоплюються ребристою поверхнею еластичного конуса 2 і притискаються до розстилального щита 1. Еластичний конус 2, деформуючись, забезпечує примусове ковзання стебел по поверхні розстилального щита по всій ширині зони АВ. За рахунок конусності еластичного конуса 2 колові швидкості, які залежать від радіусів, в міру збільшення радіуса перерізів еластичного конуса 2 будуть збільшуватись, що призведе до примусового повертання на 90° стебел по поверхні розстилального шита 1. Після цього стебла льону падають із розстилального щита 1 на поверхню поля, розстеляючись у вигляді стеблової стрічки. Привод еластичного конуса 2 виконаний у вигляді напівперехрестної пасової передачі (на кресленні не показаний) від роздаточного редуктора (на кресленні не показаний) льонозбирального комбайна для того, щоб узгодити швидкість подачі стебел на розстилальний щит 1 і швидкість обертання еластичного конуса 2. 1 UA 100741 U Забезпечення притискання стеблової стрічки до розстилального щита і її примусове повертання на 90° забезпечує якісне розстилання стеблової стрічки незалежно від напрямку вітру, а також від висоти і густоти стеблостою і вологості льону. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Розстилальний пристрій льонозбирального комбайна, що містить розстилальний щит, який відрізняється тим, що над розстилальним щитом встановлений еластичний конус із ребристою поверхнею, який притиснутий до поверхні розстилального щита по всій зоні повороту стебел, причому привод еластичного конуса виконаний у вигляді напівперехрестної пасової передачі. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
