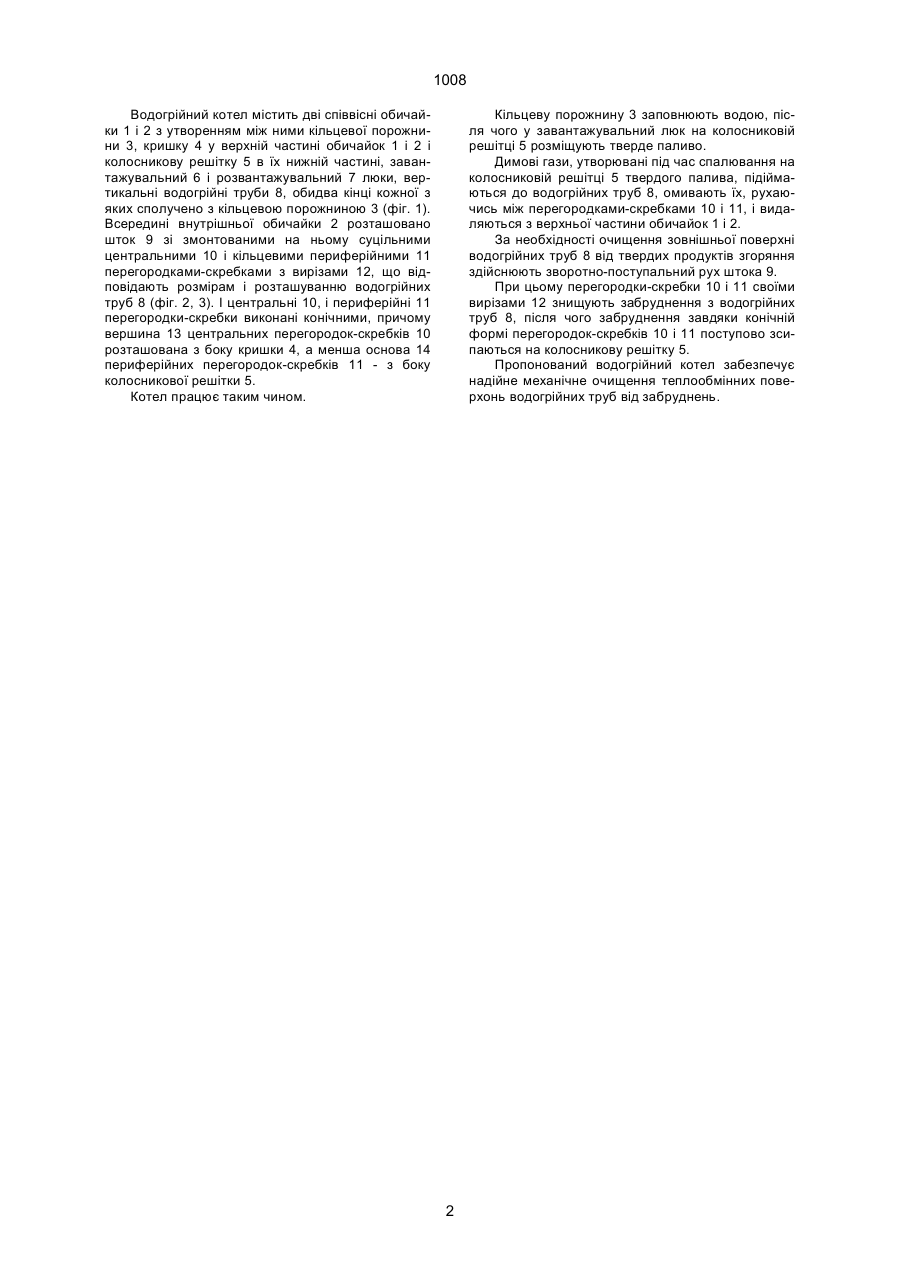

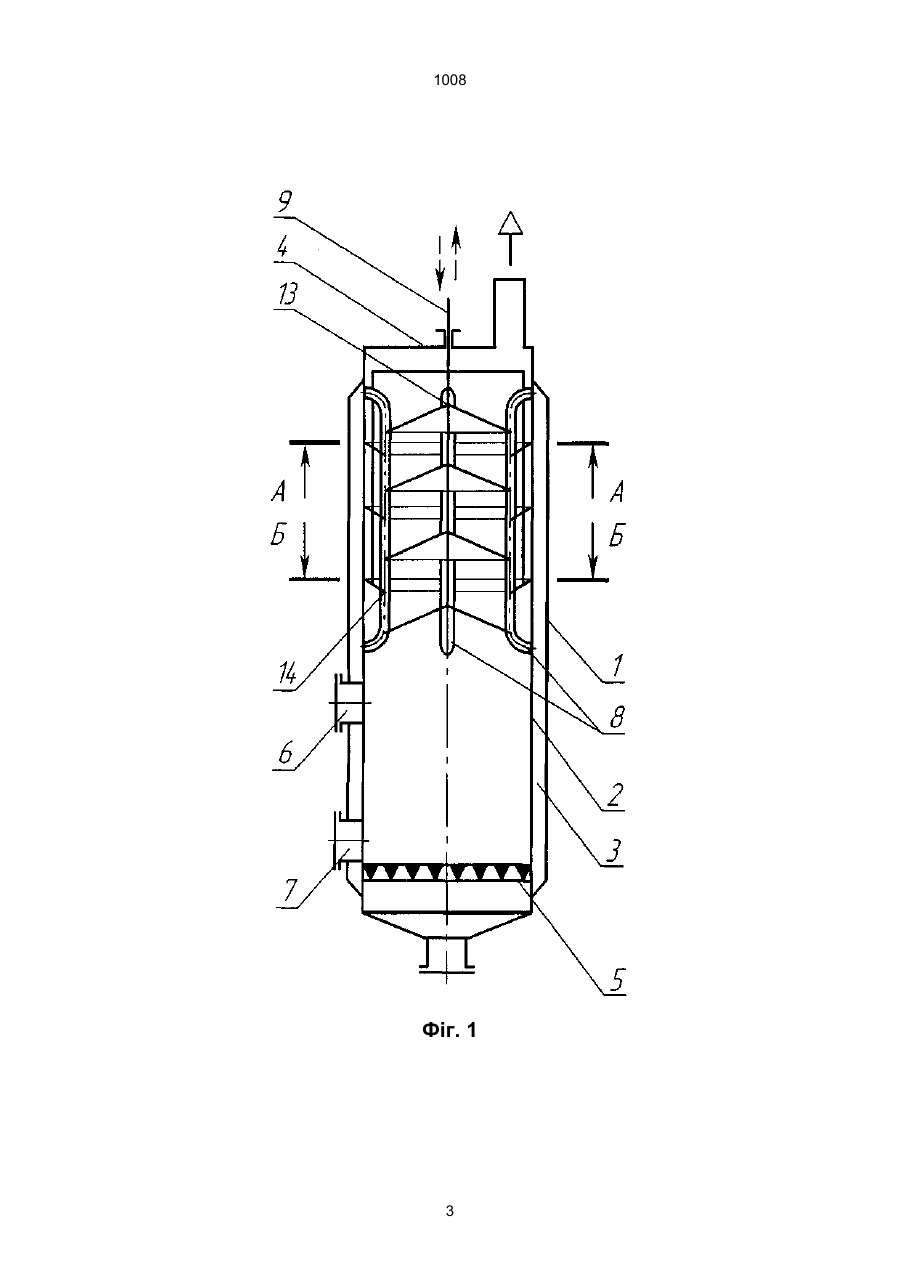

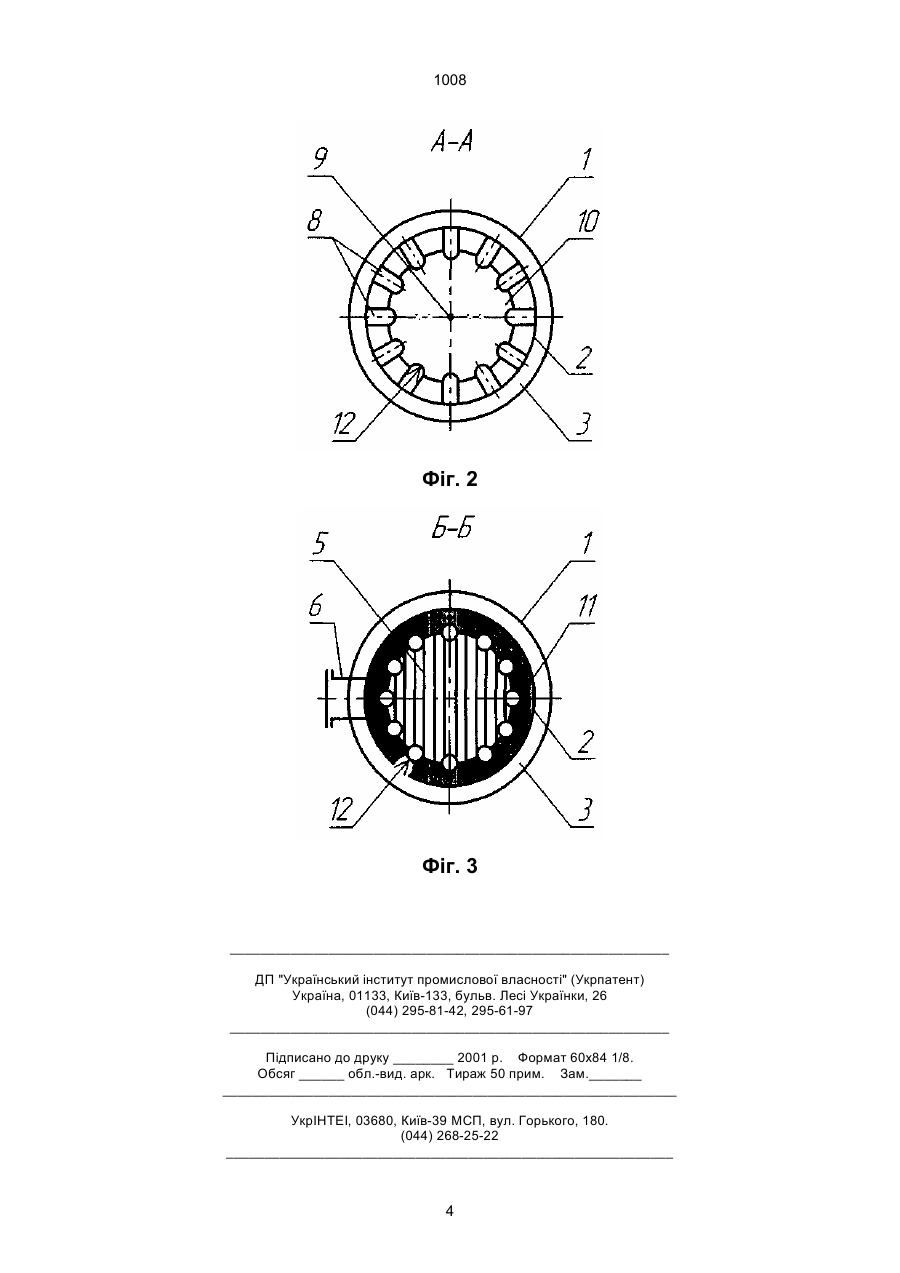

Водогрійний котел, що містить дві співвісні обичайки з утворенням між ними герметичної кільцевої порожнини, кришку у верхній частині обичайок і колосникову решітку в їх нижній частині, завантажувальний і розвантажувальний люки, вер 1008 Водогрійний котел містить дві співвісні обичайки 1 і 2 з утворенням між ними кільцевої порожнини 3, кришку 4 у верхній частині обичайок 1 і 2 і колосникову решітку 5 в їх нижній частині, завантажувальний 6 і розвантажувальний 7 люки, вертикальні водогрійні труби 8, обидва кінці кожної з яких сполучено з кільцевою порожниною 3 (фіг. 1). Всередині внутрішньої обичайки 2 розташовано шток 9 зі змонтованими на ньому суцільними центральними 10 і кільцевими периферійними 11 перегородками-скребками з вирізами 12, що відповідають розмірам і розташуванню водогрійних труб 8 (фіг. 2, 3). І центральні 10, і периферійні 11 перегородки-скребки виконані конічними, причому вершина 13 центральних перегородок-скребків 10 розташована з боку кришки 4, а менша основа 14 периферійних перегородок-скребків 11 - з боку колосникової решітки 5. Котел працює таким чином. Кільцеву порожнину 3 заповнюють водою, після чого у завантажувальний люк на колосниковій решітці 5 розміщують тверде паливо. Димові гази, утворювані під час спалювання на колосниковій решітці 5 твердого палива, підіймаються до водогрійних труб 8, омивають їх, рухаючись між перегородками-скребками 10 і 11, і видаляються з верхньої частини обичайок 1 і 2. За необхідності очищення зовнішньої поверхні водогрійних труб 8 від твердих продуктів згоряння здійснюють зворотно-поступальний рух штока 9. При цьому перегородки-скребки 10 і 11 своїми вирізами 12 знищують забруднення з водогрійних труб 8, після чого забруднення завдяки конічній формі перегородок-скребків 10 і 11 поступово зсипаються на колосникову решітку 5. Пропонований водогрійний котел забезпечує надійне механічне очищення теплообмінних поверхонь водогрійних труб від забруднень. 2 1008 Фіг. 1 3 1008 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
