Пристрій для виведення гарячих газів

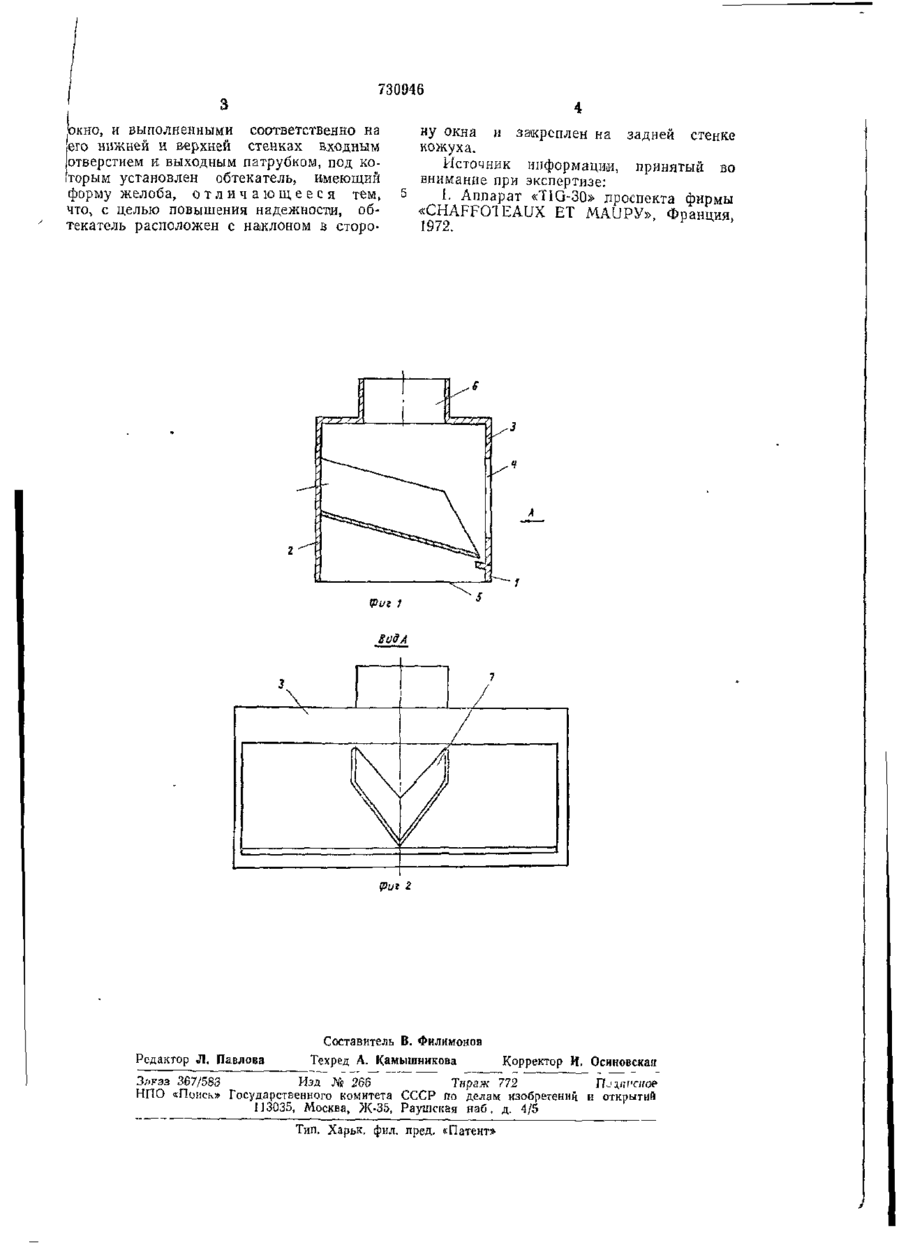

ОПИСАН ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид ву — (22) Заявлено П.09.78 (21) 2664784/29-06 2 ( 5 1 ) M K > E 0 4 F 17/02 F 24 F 7/02 с присоединением заявки — Государственных комитет (23) Приоритет — есер по делам изобретений я открытий (43) Опубликовано 30.04.80. Бюллетень № 16 (53) УДК 697.92 (088.8) (45) Дата опубликования описания 30.04 80 (72) Автор изобретения (71) Заявитель Н. Н. Ильин Донецкое научно-производственное объединение «Газоаппарат» (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ГОРЯЧИХ ГАЗОВ 1 Изобретение относится к области вентиляции и удаления дымовых газов. Известно устройство для удаления газов, содержащее кожух с задней и передней стенками, последняя из которых имеет окно, и выполненными соответственно на его нижней и верхней стенках входным отверстием и выходным патрубком, под которым установлен обтекатель, имеющий форму желоба [1]. Недостатком данного устройства является то, что в случае нахождения в удаляемых газах компонентов с высокой температурой конденсации имеется возможность попадания конденсата во внутрь устройства, и уменьшается надежность его в работе Цель изобретения — повышение надежности Поставленная цель достигается тем, что обтекатель расположен с наклоном в сторону окна и закреплен на задней стенке кожуха На фиг 1 изображено предлагаемое устройство, общий вид, на фиг 2 — вид по стрелке А на фиг 1. Устройство содеіржит кожух 1 с задней 2 и передней 3 стенками, последняя из которых имеет окно 4, и выполненными соответственно на нижней НІ верхней стенках входным отверстием 5 и выходным патрубком 6, под которым установлен обтекатель 7, имеющий форму желоба, который расположен с наклоном в сторону окна 4, и закреплен на задней стенке 2 кожуха /, причем ширина обтекателя равна диаметру патрубка 6. Устройство работает следующим образом 10 Горячие газы поступают через входное отверстие 5 кожуха / и отводятся, омывая обтекатель 7, в выходной патрубок 6. В случае появления конденсата на стенках выходного патрубка 6, он будет стекать 15 по ним и попадать в обтекатель 7 и по нему удаляться через окно 4 из устройства В случае появления обратной тяги или прекращения ее горячие газы через окно 4 отводятся в помещение. 20 Данное устройство обладает следующими преимуществами исключена возможность попадания конденсата во внутрь устройства, уменьшена высота и сложность его изготовления Формула изобретения Устройство для удаления горячих га зов, содержащее кожух с задней и перед30 ней сгенками, последняя из которых имеет 730946 кно, и выполненными соответственно на его нижней и верхней стенках входным отверстием и выходным патрубком, под которым установлен обтекатель, имеющий форму желоба, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, обтекатель расположен с наклоном в сторо ну окна и закреплен на задней стенке кожуха. Источник информации, принятый во внимание при экспертизе: 1. Аппарат «TIG-30» проспекта фирмы «CHAFFO1EAUX ЕТ МАІІРУ», Франция, Р 1972. ' Составитель В. Филимонов Редактор Л. Павлова Техред А. Камышникова Корректор И. Осиновская 3,-жэз 367/583 Изд № 266 Тираж 772 Плштпое НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб, д. 4/5 Тип. Харьк. фил. пред. «Патент»
