Горячекатаний предчистовий овальний профіль для одержування круглої заготовки

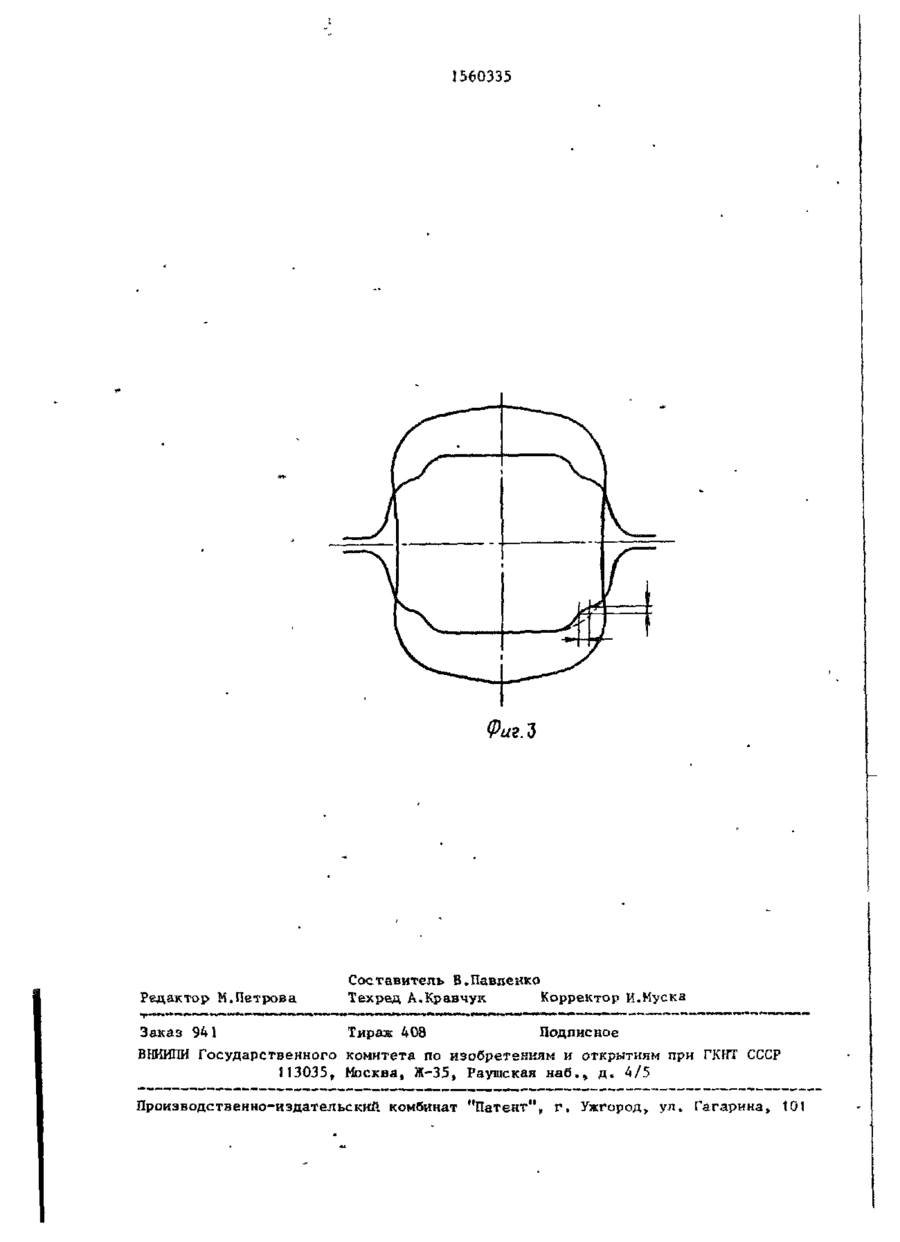

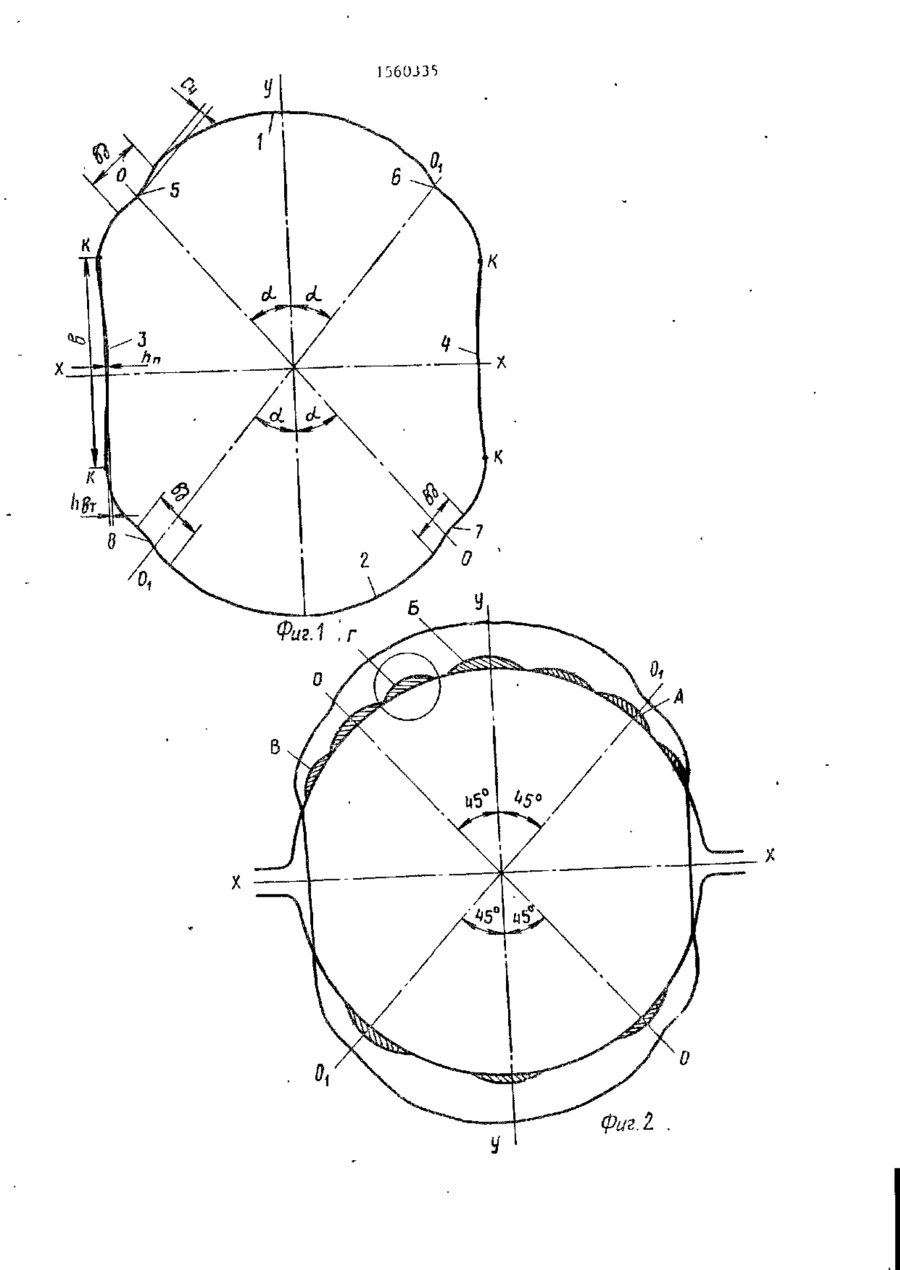

Изобретение относится к прокатному производству и может быть ио~ пользованс для получения круглой трубной заготовки для производства высокоточных труб. Цель изобретения снижение расхода металла и повышение долговечности чистозого калибра за счет стабилизации размеров чистового круга я выравнивания износа по петжметру калибра, Предчистовой профиль представляет собой овал, содержащий верхнюю и нижнюю радиусные поверхности я боковые взаимно вогнутые поверхности. При этом верхние и нижние ра~ диусные поверхности снабжены пяаимно вогнутыми участками определенной величины, оси симметрии которых расположены под углом 40-50 к вертикали* Стабилизация размеров чисювого круга и выравнивание износа по перис метру калибра достигается снижением интенсивности деформации раската в местах наиболее интенсивного износа. 3 к я ь * 3 табл. Изобретение относится к прокатному производству и может быть использовано для получения круглой трубной заготовки для производства высокоточных труб, Цель изобретения - снижение расхода металла и повышение долговечности ччстового калибра за счет стабилизации размеров чистового круга и выравнивания износа ї7о периметру калибра. На. фиг.1, показана схема предлагаемого предчистового овального профиля, поперечное сечениеj на ^игч2 екет ма деформации овального профиля з « чистовом калибре; на фиг*3 - схема получения предчистового профиля. Горячекатаный предчистовой овальный профиль (фиГ,1) содержит черкн ю 1 и нижнюю 2 радиусные поверхю ности и боковые взаимно вогнутые поверхности 3 и 4, Верхние \ и нижние 2 радиусные поверхности снабжены взаимно вогнутыми участками 5-8, осп симметрии которых 00 и 0,0'О калибра за счет стабилизации размеров чистового кругя у. пьіравтьіваріш наноса по периметру калкС-ра, верхние и нижние радиусные поверхности сяабяены взаимно вогнутыми участками^ осисимметрии которъес расрояожень' под углом 4 0~Ь0° к вертикали, причем ширина каждой вогнутости составляет 0 , 0 5 - 0 , 1 5 длины дуги верхней или нижней радиусной поверхности, а глубина составляет 2-4 величины пог«утостк боковых поверхностей. Т а б л и ц а Номер Угол методу осями симметрии вогнутостей и вертикалью, град. Характеристика износа периметра чистового калибра 2 37,5 Расход металла и долговечность калибра 4 Повышенный износ ЗОЕЇЬІ В Р нарушение геометркчессик размеров, отклонения от номинальных размеров за кампанию использования валков + Ї 2 , н а блюдается выход за пределы д о п у с ков Малозаметная р^акица г^эноса ооны Б и остального лерпметра калибра, отклонение от номинальных размеров + ї е 2 ; ™2s0 им, размеры заголовки Повышения 7Ї о л го вечное тн калибра нет, унекьгиенин расхода металла кет Снижение расхода металла нз 0 9 1 % , повыдолговечности калибра на 5~-8% Ї 8 і 560335 Продолжение табл.1 4 за кампанию использования валков за пределы допусков не выходили Равномерный износ калибра по периметру, стабильные размеры заготовки, отклонение от номинальных размеров по периметру за кампанию использования калибра +1,0; -2,0 мм Повышенный износ зоны калибра, малозаметная разница износа зоны Г калибра и остального периметра, отклонения от номинального размера +1,1; -2,0 мм, размеры заготовки за кампанию использования валков за пределы допуска^ не выходили Повышенный износ зоны Г, нарушение геометрических размеров, отклонение от номинальных размеров за кампанию использования калибра +1,5; -2,0 мм, наблюдается выход за пределы допусков. 50 52,5 Снижение расхода металла на 0,3%, повышение долговечности калибра на 12-15% Снижение расхода металла на 0,1%, повышение долговечности калибра на 5-8% Увеличение расхода металла на 0,1%, повышения долговечности калибра нет Т а б л и ц а Номер Ширина выемки, доли от длины верхней части периметра 0,03 0,05 0,10 0,15 5 0,18 Характеристика ИЗНОСА периметра чистового калибра и иепичина предельных отклонений размеров круга за кампанию использования 2 Расход металла и долговечность калибра валков Повышенный изнор Зоны В и Г, нарушение геометрических размеров, отклонение от номинальных размеров за кампанию использования валков +1,2, -2,0 мм, наблюдается выход за пределы допусков Малозаметная разница износа зон В» Г и всего периметра калибра, отклонение от номинальных размеров +!,1; —2,0 мм, рачмеры заготовки за кампекию использования валков за пределы допусков не выходили Равномерный износ калибра по периметру, стабильные размеры заготовки, отклонения от номинальных размеров +1,0; -2,0 мм Малозаметная разница износ і зон В, Г и остальной части периметра калибра, отклонение от номинальных размеров • * ] , ! , -2,0 мм, pajмери заготовки эл кампанию использования валков за пределы допусков не выходили Уменьшения расхода металла нет, повышения долговечногти калибра нет Снижение расхода металла на 0,1%, повышение долговечности калибра на 5~в% Снижение расхода металла ка 0,3%, повышение долговечности калибра на І2~!5Я Снижение расхода металла на 0,1%, повышение долговечности калибра на 5-8% Повышенный износ зоны Б, нарушение Уменьшения расхода мегеометрических размеров, отклонение талла нет, повышения от номинальных размеров за кампанию долговечности калибра мсропьчоЕа и 1 ш Б З ' ' О В +\,2; ~2,0 г м нет ', наблюдается выход размеров за пре~ делы допусков 1560335 10 Т а б л и ц а Но- Глубина выем- Характери етика износа чистового мер ки, доли от величины вогнутости боковых граней заготовки 1,0 2,0 3,0 4,0 5,0 калибра и величина предельных ' отклонений размеров круга за кампанию использования калибра Повышение износа зоны А, нарушение геометрических размеров, отклонение номинальных размеров за кампанию использования валков +1,2; ~2,0 мм, наблюдается выход за пределы допусков Малозаметная разница износа зоны А и всего периметра калибра, отклонения от номинальных размеров +1,1; -2,0 мм, размеры заготовки за кампанию использования валков за пределы допусков не выходили Равномерный износ калибра по пери™ метру, стабильные размеры заготовки, отклонение от номинальных размеров +1,0; ~2,0 мм Малозаметная разница износа зоны А и всего периметра, отклонения от номинальных размеров +1,1; -2,0 мм, размеры заготовки за кампанию использования валков не выходили за допускаемые Повышенный износ зоны Б, нарушение геометрических размеров, отклонение от номинальных размеров за кампанию использования калибра +1,2; -2,0 мм, наблюдается выход размеров за Пределы допусков Расход металла долговечность калибра 3 и * Уменьшения расхода металла нет, повышения долговечности калибра нет Снижение расхода металла на 0,]%, повьовгние долговечности калибра на 5-6% Снижение расхода металла на 0,3%, повыше* ние долговечности калибра на 12-15% Снижение расхода металла на 0,1%, повышение долговечности калибра на 5~8% Уменьшения расхода металла нет, повыше* ния долговечности калибра нет 560J35 1560335 Фиг.Ъ Редактор М.Петрова Составитель В,Павленко Техред А.Кравчук Корректор И.Муска Заказ 941 Тираж 408 Подписное В К П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент",, г . Ужгород, ул. Гагарина, 101
