Ручна сівалка
Формула / Реферат
(57) 1. Ручная сеялка, содержащая корпус ввиде трубы с установленными на ее концах крышкой и лункообразователем, выполненным в виде створчатого клюва, одна из створок которого жестко закреплена на корпусе, а другая - шарнирно и соединена тягой с рукояткой, которая посредством дополнительной тяги связана с подвижным элементом дозатора, перекрывающим отверстия для семян, отличающаяся тем, что подвижный элемент дозатора выполнен ввиде установленной с возможностью перемещения вдоль корпуса втулки, на неподвижной створке лункообразователя смонтирован направитель семян, а на корпусе над втулкой установлен неподвижный пояс, кинематически связанный с подвижной створкой и рукояткой, при этом отверстия выполнены на корпусе с возможностью перекрытия их втулкой и в виде овалов, большие оси которых расположены вдоль продольной оси корпуса.
2. Ручная сеялка по п. 1, о т л и ч а ю щ а я с я тем, что неподвижная створка клюва снабжена очистителем, кинематически связанным с неподвижным поясом.
3. Сеялка по п. 1, отличающаяся тем, что она снабжена измерителем уровня семян, выполненным в виде размещенного в корпусе грузика с гибкой тягой, пропущенной через отверстие в крышке корпуса, на внешнем конце которой закреплено контрольное кольцо.
4. Сеялка по п. 1, отличающаяся тем, что она снабжена ремнем для ее переноски.
Текст

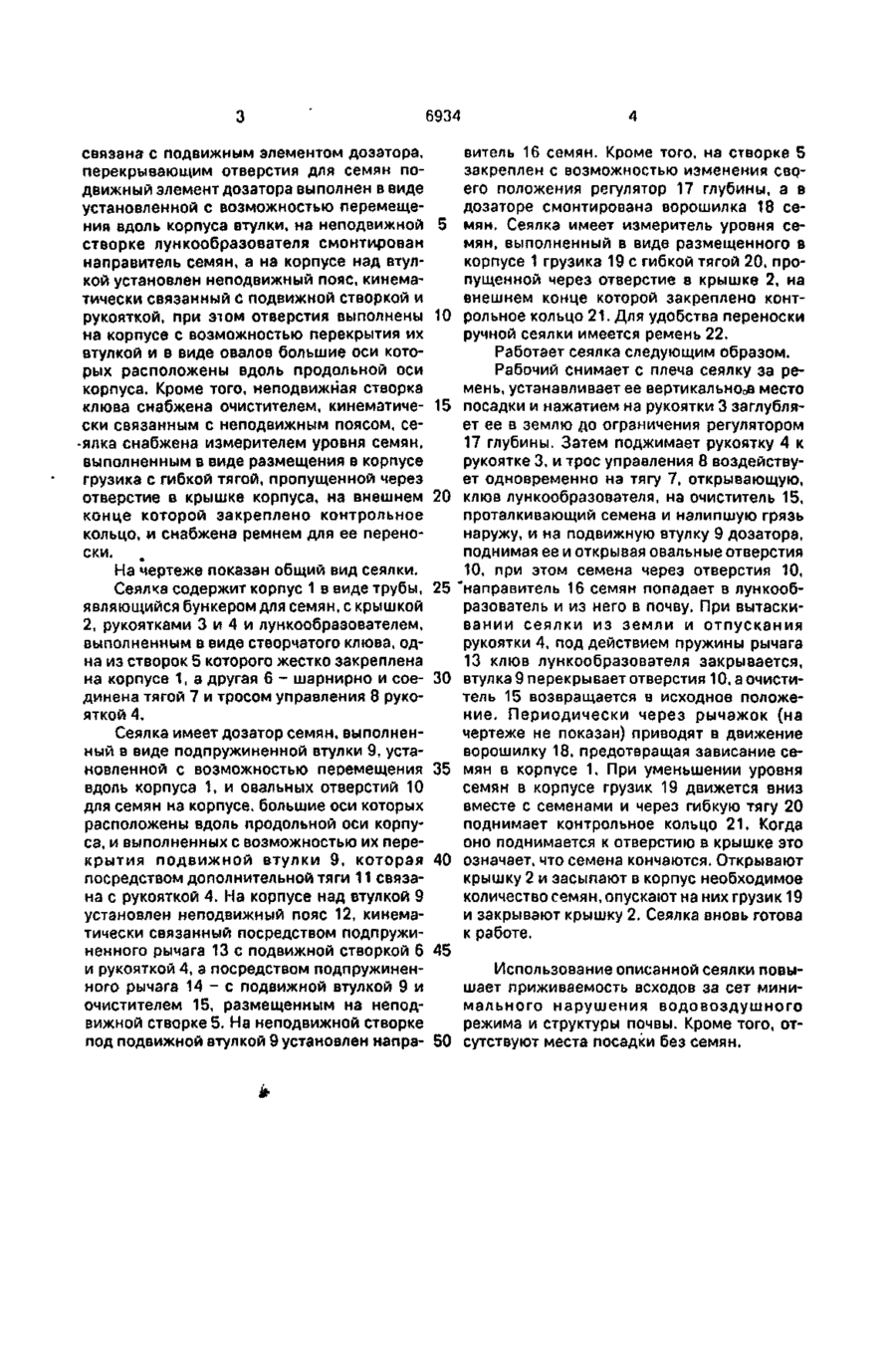

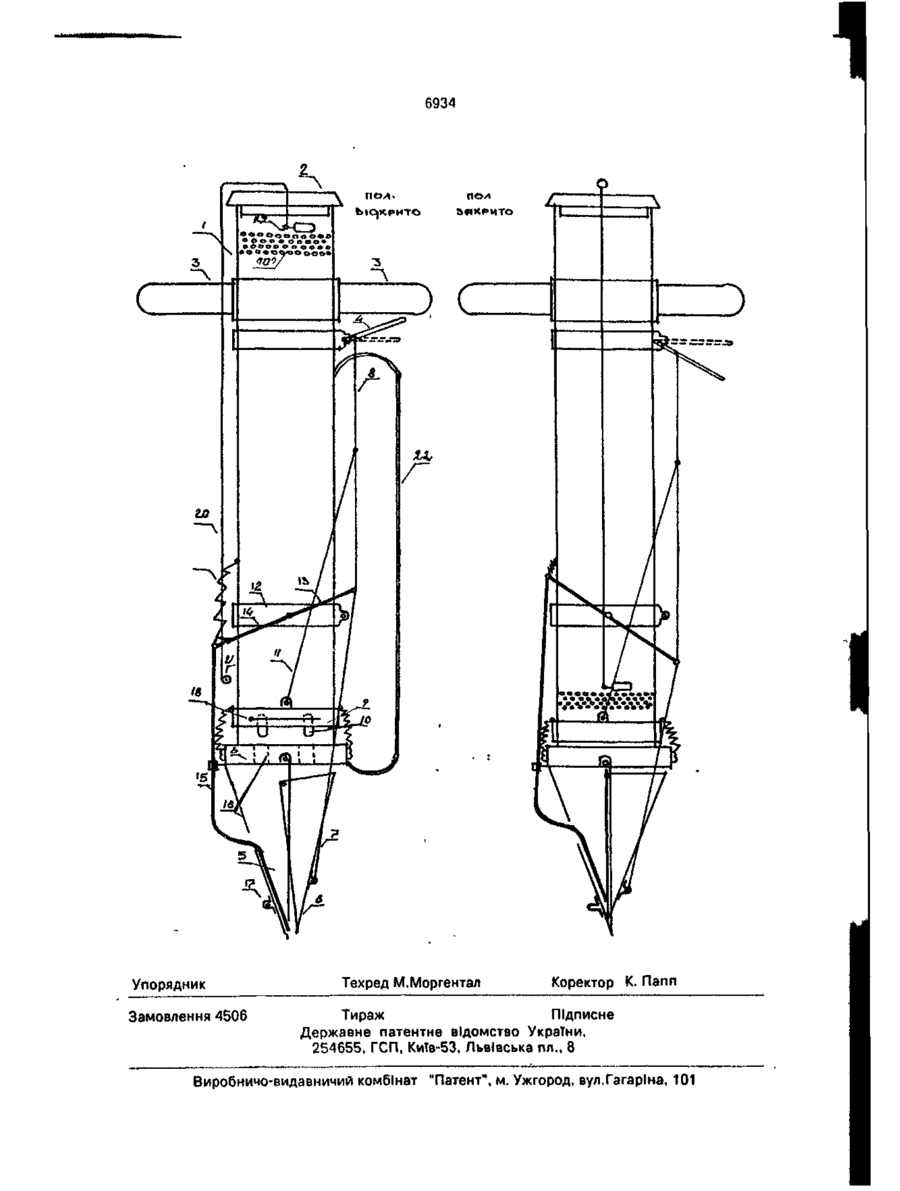

1. Ручная сеялка, содержащая корпус в виде трубы с установленными на ее концах крышкой и лункообразователем, выполненным в виде створчатого клюва, одна из створок которого жестко закреплена на корпусе, а другая - шарнирно и соединена тягой с рукояткой, которая посредством дополнительной тяги связана с подвижным элементом дозатора, перекрывающим отверстия для семян, о т л и ч а ю щ а я с я тем, что подвижный элемен'1 дозатора выполнен в виде установленной с возможностью перемещения вдоль корпуса втулки, на неподвижной створке лункообразователя смонтирован направитель семян, а на корпусе над втулкой установлен неподвижный пояс, кинематически связанный с подвижной створкой и рукояткой, при этом отверстия выполнены на корпусе с возможностью перекрытия их втулкой и в виде овалов, большие оси которых расположены вдоль продольной оси корпуса. 2. Ручная сеялка по п.1, о т л и ч а ю щ ая с я тем, что неподвижная створка клюва снабжена очистителем, кинематически связанным с неподвижным поясом. 3. Сеялка по п.1, о т л и ч а ю щ а я с я тем, что она снабжена измерителем уровня семян, выполненным в виде размещенного в корпусе грузика с гибкой тягой, пропущенной через отверстие в крышке корпуса, на внешнем конце которой закреплено контрольное кольцо. 4. Сеялка по п.1, о т л и ч а ю щ а я с я тем, что она снабжена ремнем для ее переноски. С > со Изобретение относится к лесному хозяйству, в частности, к сеялкам лесных культур. Известна ручная сеялка, содержащая корпус в виде трубки с установленными на ее концах крышкой и лункообразователем, выполненным в виде створчатого клюва, одна из створок которого жестко закреплена на корпусе, а другая шарнирно и соединена тягой с рукояткой, которая посредством дополнительной тяги связана с подвижным элементом дозатора, перекрывающим отверстия для семян (1). Недостаток этой сеялки в том, что качество высева невысокое и она неудобна в эксплуатации. Цель изобретения - повышение качества высева семян и удобства в эксплуатации. Это достигается тем, что в ручной сеялке, содержащей корпус в виде трубы с установленными на ее концах крышкой и лункообразователем, выполненным в виде створчатого клюва, одна из створок которого жестко закреплена на корпусе, а другая шарнирно и соединена тягой с рукояткой, которая посредством дополнительной тяги О 6934 связана с подвижным элементом дозатора, перекрывающим отверстия для семян подвижный элемент дозатора выполнен в виде установленной с возможностью перемещения вдоль корпуса втулки, на неподвижной створке лункообразователя смонтирован направитель семян, а на корпусе над втулкой установлен неподвижный пояс, кинематически связанный с подвижной створкой и рукояткой, при этом отверстия выполнены на корпусе с возможностью перекрытия их втулкой и в виде овалов большие оси которых расположены вдоль продольной оси корпуса. Кроме того, неподвижная створка клюва снабжена очистителем, кинематически связанным с неподвижным поясом, се-ялка снабжена измерителем уровня семян, выполненным в виде размещения в корпусе грузика с гибкой тягой, пропущенной через отверстие в крышке корпуса, на внешнем конце которой закреплено контрольное кольцо, и снабжена ремнем для ее переноски. На чертеже показан общий вид сеялки. Сеялка содержит корпус 1 в виде трубы, являющийся бункером для семян, с крышкой 2, рукоятками 3 и 4 и лункообразователем, выполненным в виде створчатого клюва, одна из створок 5 которого жестко закреплена на корпусе 1, а другая 6 - шарнирно и соединена тягой 7 и тросом управления 8 рукояткой 4. Сеялка имеет дозатор семян, выполненный в виде подпружиненной втулки 9, установленной с возможностью перемещения вдоль корпуса 1, и овальных отверстий 10 для семян на корпусе, большие оси которых расположены вдоль продольной оси корпуса, и выполненных с возможностью их перекрытия п о д в и ж н о й втулки 9, которая посредством дополнительной тяги 11 связана с рукояткой 4. На корпусе над втулкой 9 установлен неподвижный пояс 12, кинематически связанный посредством подпружиненного рычага 13 с подвижной створкой 6 и рукояткой 4, а посредством подпружиненного рычага 14 - с подвижной втулкой 9 и очистителем 15, размещенным на неподвижной створке 5. На неподвижной створке под подвижной втулкой 9 установлен напра 5 10 15 20 25 30 35 40 45 витель 16 семян. Кроме того, на створке 5 закреплен с возможностью изменения своего положения регулятор 17 глубины, а в дозаторе смонтирована ворошилка 18 семян. Сеялка имеет измеритель уровня семян, выполненный в виде размещенного в корпусе 1 грузика 19 с гибкой тягой 20, пропущенной через отверстие в крышке 2, на внешнем конце которой закреплено контрольное кольцо 21. Для удобства переноски ручной сеялки имеется ремень 22. Работает сеялка следующим образом. Рабочий снимает с плеча сеялку за ремень, устанавливает ее вертикальноов место посадки и нажатием на рукоятки 3 заглубляет ее в землю до ограничения регулятором 17 глубины. Затем поджимает рукоятку 4 к рукоятке 3, и трос управления 8 воздействует одновременно на тягу 7, открывающую, клюв лункообразователя, на очиститель 15, проталкивающий семена и налипшую грязь наружу, и на подвижную втулку 9 дозатора, поднимая ее и открывая овальные отверстия 10, при этом семена через отверстия 10, 'направитель 16 семян попадает в лункообразователь и из него в почву. При вытаскивании сеялки из земли и отпускания рукоятки 4, под действием пружины рычага 13 клюв лункообразователя закрывается, втулка 9 перекрывает отверстия 10, а очиститель 15 возвращается в исходное положение. Периодически через рычажок (на чертеже не показан) приводят в движение ворошилку 18, предотвращая зависание семян в корпусе 1. При уменьшении уровня семян в корпусе грузик 19 движется вниз вместе с семенами и через гибкую тягу 20 поднимает контрольное кольцо 2 1 . Когда оно поднимается к отверстию в крышке это означает, что семена кончаются. Открывают крышку 2 и засыпают в корпус необходимое количество семян, опускают на них грузик 19 и закрывают крышку 2. Сеялка вновь готова к работе. Использование описанной сеялки повышает приживаемость всходов за сет минимального нарушения водовоздушного режима и структуры почвы. Кроме того, от50 сутствуют места посадки без семян. 6934 Упорядник Замовлення 4506 Техред М.Моргентал Коректор К. Папп Тираж Підписне Державне патентне відомство України, 254655. ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюHand seeder
Автори англійськоюPetraschuk Stepan Ivanovych
Назва патенту російськоюРучная сеялка
Автори російськоюПетращук Степан Иванович
МПК / Мітки
МПК: A01C 7/02
