Конусний фільтр для очищення води

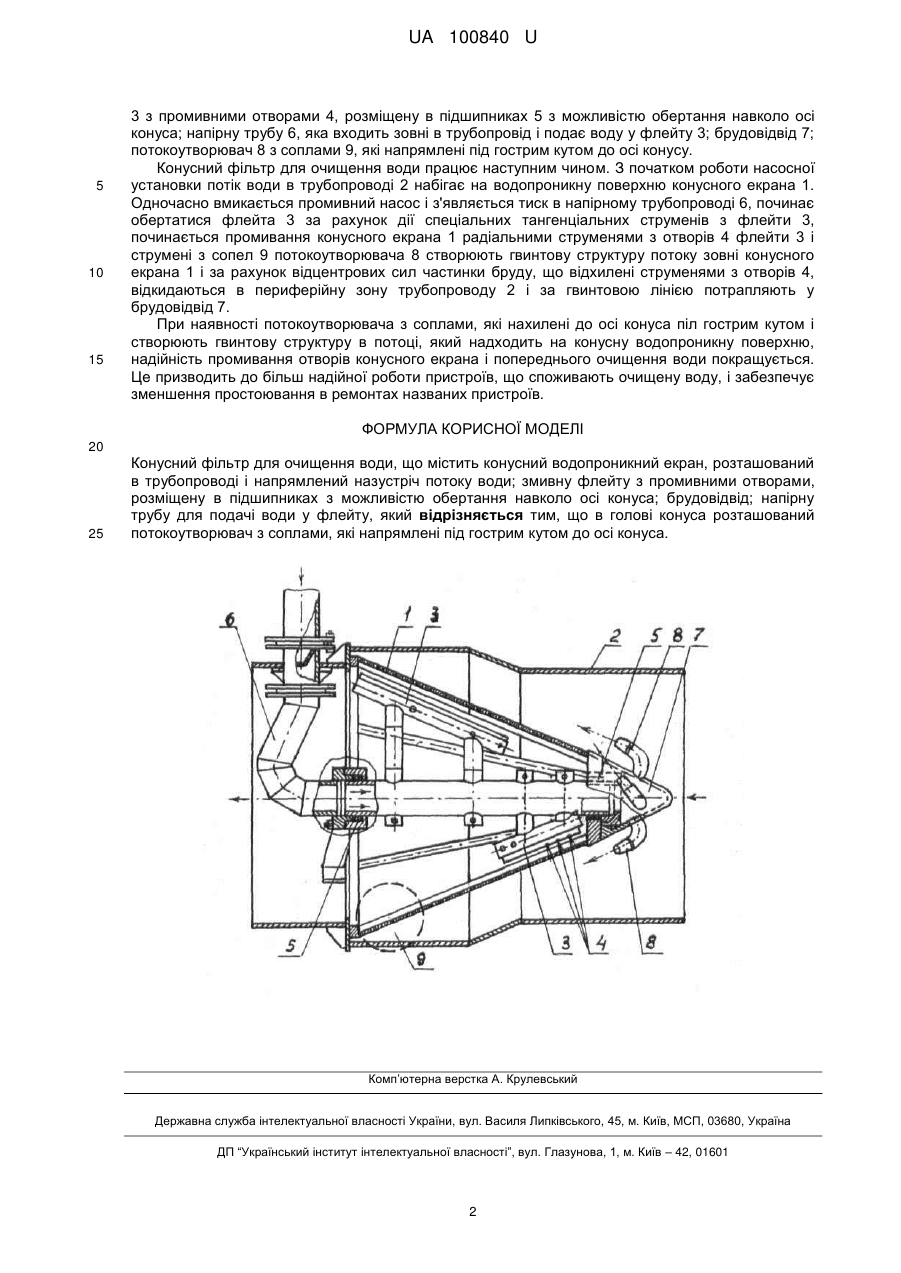

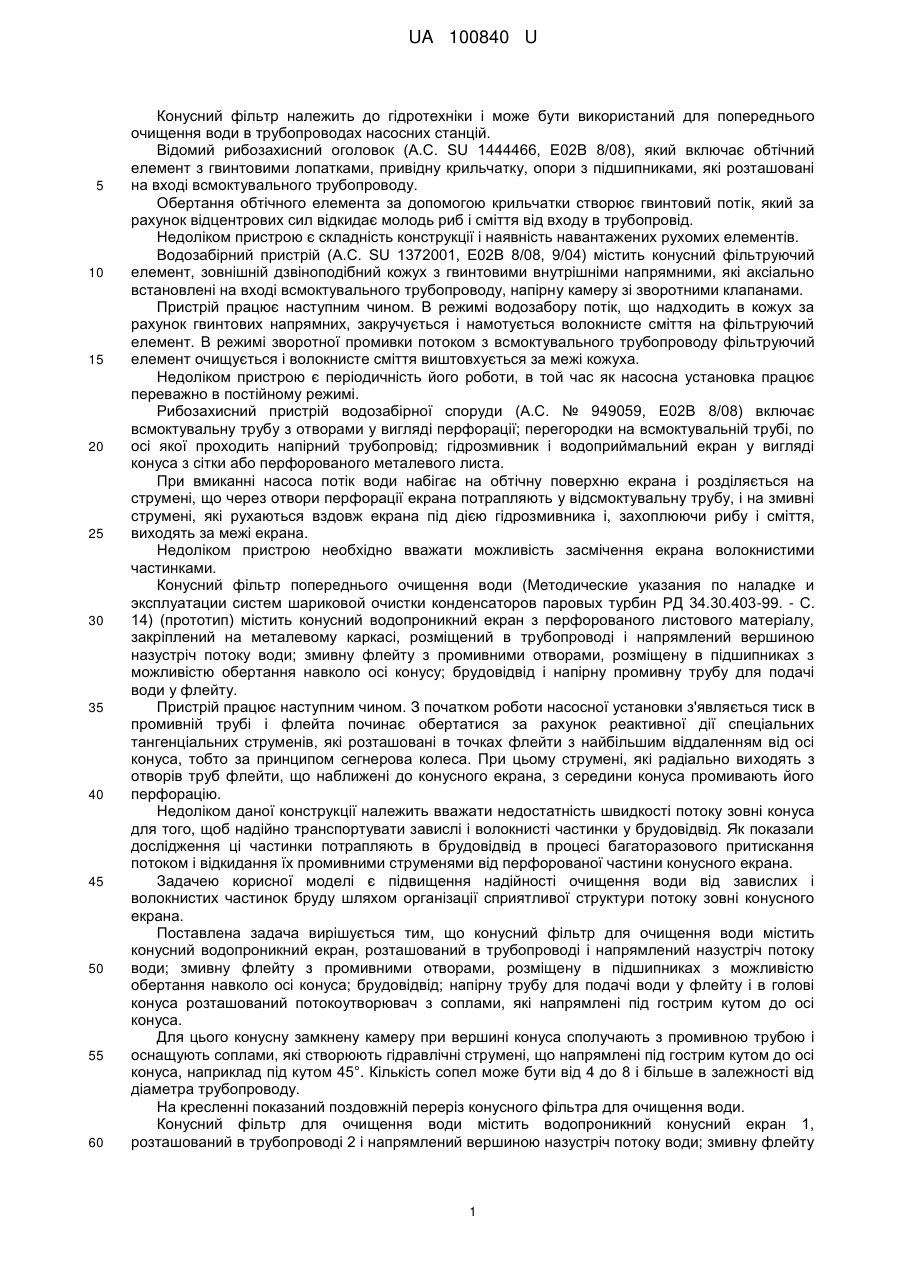

Реферат: Конусний фільтр для очищення води містить конусний водопроникний екран, розташований в трубопроводі і напрямлений назустріч потоку води; змивну флейту з промивними отворами, розміщену в підшипниках з можливістю обертання навколо осі конуса; брудовідвід; напірну трубу для подачі води у флейту, причому в голові конуса розташований потокоутворювач з соплами, які напрямлені під гострим кутом до осі конуса. UA 100840 U (54) КОНУСНИЙ ФІЛЬТР ДЛЯ ОЧИЩЕННЯ ВОДИ UA 100840 U UA 100840 U 5 10 15 20 25 30 35 40 45 50 55 60 Конусний фільтр належить до гідротехніки і може бути використаний для попереднього очищення води в трубопроводах насосних станцій. Відомий рибозахисний оголовок (А.С. SU 1444466, Е02В 8/08), який включає обтічний елемент з гвинтовими лопатками, привідну крильчатку, опори з підшипниками, які розташовані на вході всмоктувального трубопроводу. Обертання обтічного елемента за допомогою крильчатки створює гвинтовий потік, який за рахунок відцентрових сил відкидає молодь риб і сміття від входу в трубопровід. Недоліком пристрою є складність конструкції і наявність навантажених рухомих елементів. Водозабірний пристрій (А.С. SU 1372001, Е02В 8/08, 9/04) містить конусний фільтруючий елемент, зовнішній дзвіноподібний кожух з гвинтовими внутрішніми напрямними, які аксіально встановлені на вході всмоктувального трубопроводу, напірну камеру зі зворотними клапанами. Пристрій працює наступним чином. В режимі водозабору потік, що надходить в кожух за рахунок гвинтових напрямних, закручується і намотується волокнисте сміття на фільтруючий елемент. В режимі зворотної промивки потоком з всмоктувального трубопроводу фільтруючий елемент очищується і волокнисте сміття виштовхується за межі кожуха. Недоліком пристрою є періодичність його роботи, в той час як насосна установка працює переважно в постійному режимі. Рибозахисний пристрій водозабірної споруди (А.С. № 949059, Е02В 8/08) включає всмоктувальну трубу з отворами у вигляді перфорації; перегородки на всмоктувальній трубі, по осі якої проходить напірний трубопровід; гідрозмивник і водоприймальний екран у вигляді конуса з сітки або перфорованого металевого листа. При вмиканні насоса потік води набігає на обтічну поверхню екрана і розділяється на струмені, що через отвори перфорації екрана потрапляють у відсмоктувальну трубу, і на змивні струмені, які рухаються вздовж екрана під дією гідрозмивника і, захоплюючи рибу і сміття, виходять за межі екрана. Недоліком пристрою необхідно вважати можливість засмічення екрана волокнистими частинками. Конусний фільтр попереднього очищення води (Методические указания по наладке и эксплуатации систем шариковой очистки конденсаторов паровых турбин РД 34.30.403-99. - С. 14) (прототип) містить конусний водопроникний екран з перфорованого листового матеріалу, закріплений на металевому каркасі, розміщений в трубопроводі і напрямлений вершиною назустріч потоку води; змивну флейту з промивними отворами, розміщену в підшипниках з можливістю обертання навколо осі конусу; брудовідвід і напірну промивну трубу для подачі води у флейту. Пристрій працює наступним чином. З початком роботи насосної установки з'являється тиск в промивній трубі і флейта починає обертатися за рахунок реактивної дії спеціальних тангенціальних струменів, які розташовані в точках флейти з найбільшим віддаленням від осі конуса, тобто за принципом сегнерова колеса. При цьому струмені, які радіально виходять з отворів труб флейти, що наближені до конусного екрана, з середини конуса промивають його перфорацію. Недоліком даної конструкції належить вважати недостатність швидкості потоку зовні конуса для того, щоб надійно транспортувати завислі і волокнисті частинки у брудовідвід. Як показали дослідження ці частинки потрапляють в брудовідвід в процесі багаторазового притискання потоком і відкидання їх промивними струменями від перфорованої частини конусного екрана. Задачею корисної моделі є підвищення надійності очищення води від завислих і волокнистих частинок бруду шляхом організації сприятливої структури потоку зовні конусного екрана. Поставлена задача вирішується тим, що конусний фільтр для очищення води містить конусний водопроникний екран, розташований в трубопроводі і напрямлений назустріч потоку води; змивну флейту з промивними отворами, розміщену в підшипниках з можливістю обертання навколо осі конуса; брудовідвід; напірну трубу для подачі води у флейту і в голові конуса розташований потокоутворювач з соплами, які напрямлені під гострим кутом до осі конуса. Для цього конусну замкнену камеру при вершині конуса сполучають з промивною трубою і оснащують соплами, які створюють гідравлічні струмені, що напрямлені під гострим кутом до осі конуса, наприклад під кутом 45°. Кількість сопел може бути від 4 до 8 і більше в залежності від діаметра трубопроводу. На кресленні показаний поздовжній переріз конусного фільтра для очищення води. Конусний фільтр для очищення води містить водопроникний конусний екран 1, розташований в трубопроводі 2 і напрямлений вершиною назустріч потоку води; змивну флейту 1 UA 100840 U 5 10 15 3 з промивними отворами 4, розміщену в підшипниках 5 з можливістю обертання навколо осі конуса; напірну трубу 6, яка входить зовні в трубопровід і подає воду у флейту 3; брудовідвід 7; потокоутворювач 8 з соплами 9, які напрямлені під гострим кутом до осі конусу. Конусний фільтр для очищення води працює наступним чином. З початком роботи насосної установки потік води в трубопроводі 2 набігає на водопроникну поверхню конусного екрана 1. Одночасно вмикається промивний насос і з'являється тиск в напірному трубопроводі 6, починає обертатися флейта 3 за рахунок дії спеціальних тангенціальних струменів з флейти 3, починається промивання конусного екрана 1 радіальними струменями з отворів 4 флейти 3 і струмені з сопел 9 потокоутворювача 8 створюють гвинтову структуру потоку зовні конусного екрана 1 і за рахунок відцентрових сил частинки бруду, що відхилені струменями з отворів 4, відкидаються в периферійну зону трубопроводу 2 і за гвинтовою лінією потрапляють у брудовідвід 7. При наявності потокоутворювача з соплами, які нахилені до осі конуса піл гострим кутом і створюють гвинтову структуру в потоці, який надходить на конусну водопроникну поверхню, надійність промивання отворів конусного екрана і попереднього очищення води покращується. Це призводить до більш надійної роботи пристроїв, що споживають очищену воду, і забезпечує зменшення простоювання в ремонтах названих пристроїв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Конусний фільтр для очищення води, що містить конусний водопроникний екран, розташований в трубопроводі і напрямлений назустріч потоку води; змивну флейту з промивними отворами, розміщену в підшипниках з можливістю обертання навколо осі конуса; брудовідвід; напірну трубу для подачі води у флейту, який відрізняється тим, що в голові конуса розташований потокоутворювач з соплами, які напрямлені під гострим кутом до осі конуса. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
