Фільтр для очищення газів конусний (фгк)

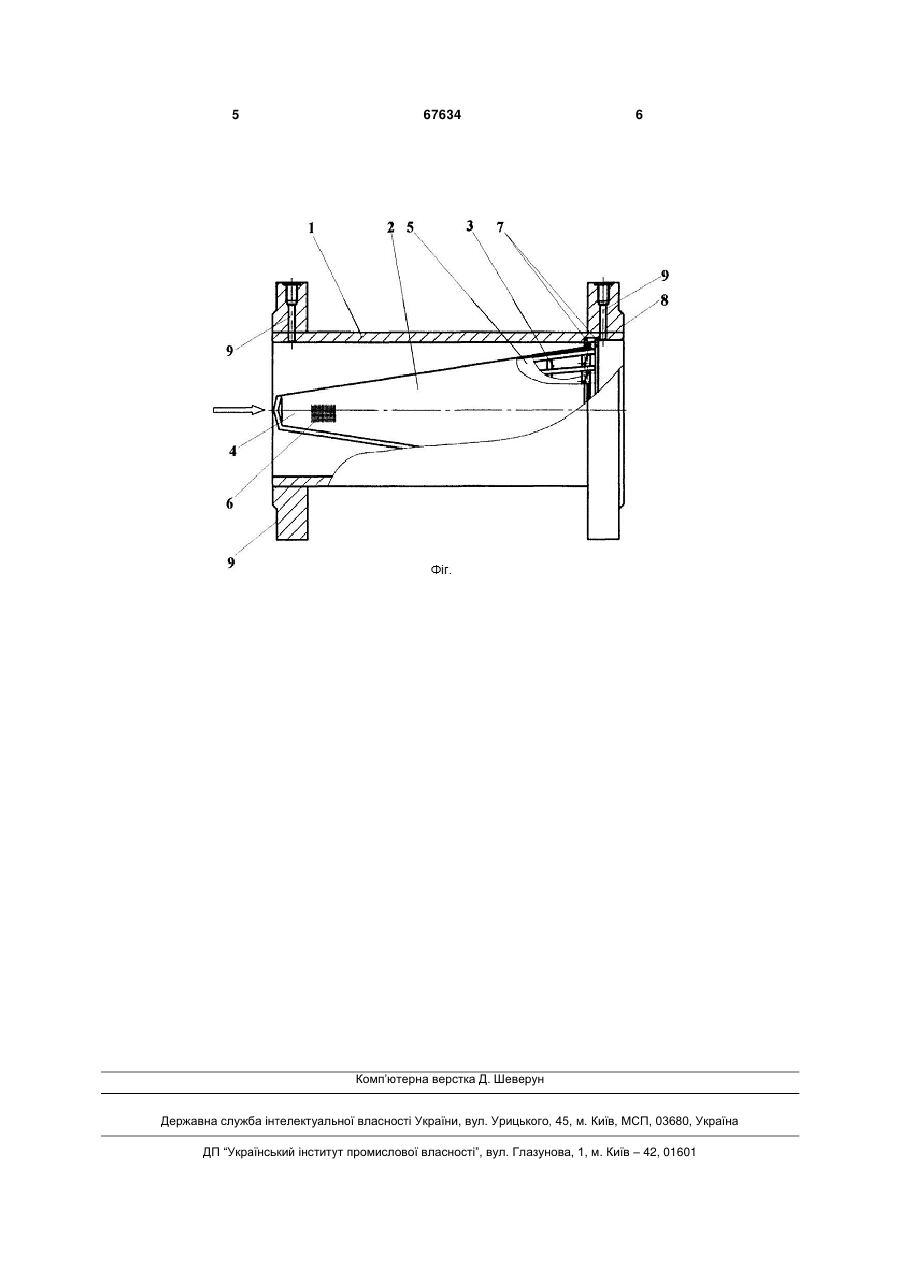

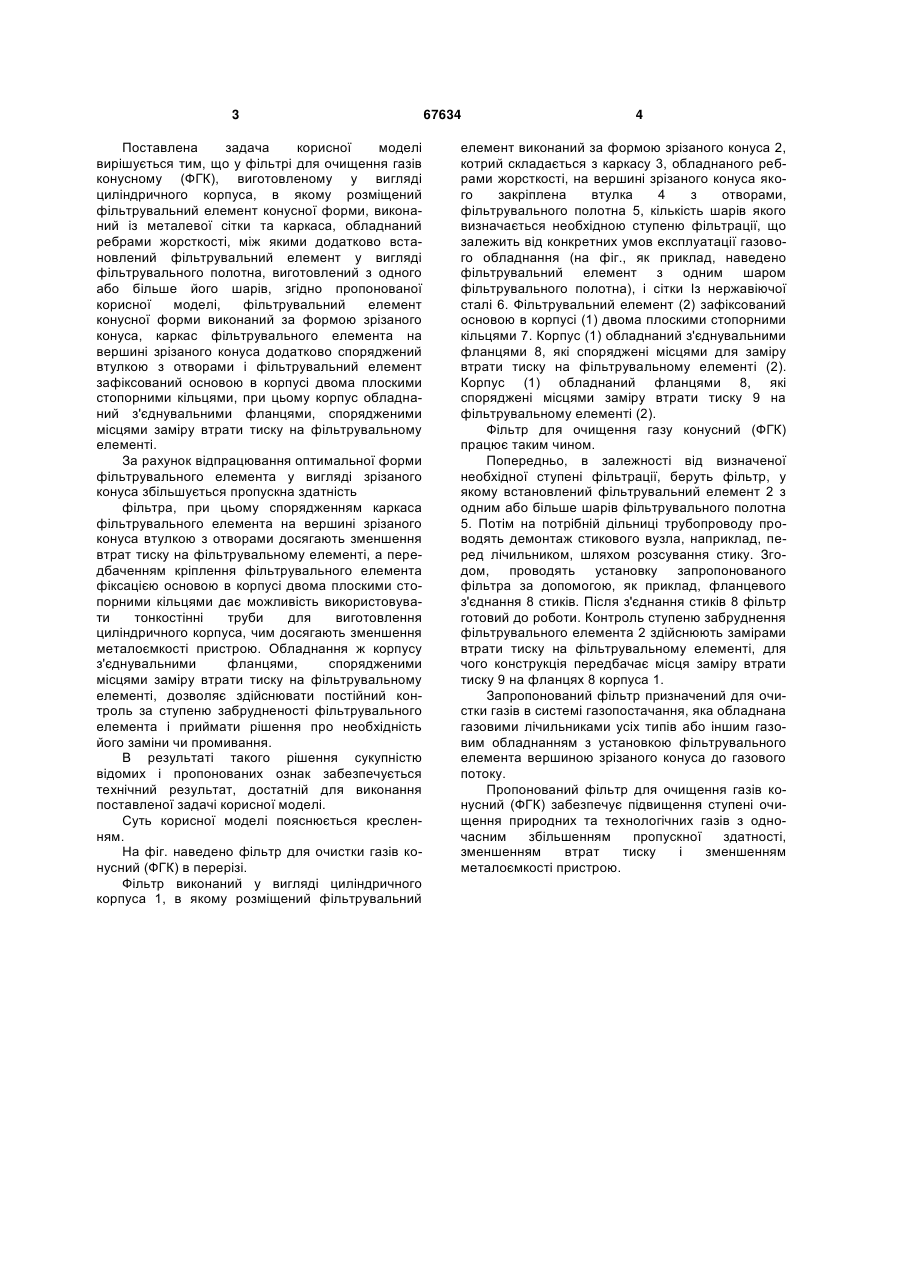

Фільтр для очищення газів конусний (ФГК), виготовлений у вигляді циліндричного корпуса, в якому розміщений фільтрувальний елемент конусної форми, виконаний із металевої сітки та каркаса, обладнаного ребрами жорсткості, між якими додатково встановлений фільтрувальний елемент 3 Поставлена задача корисної моделі вирішується тим, що у фільтрі для очищення газів конусному (ФГК), виготовленому у вигляді циліндричного корпуса, в якому розміщений фільтрувальний елемент конусної форми, виконаний із металевої сітки та каркаса, обладнаний ребрами жорсткості, між якими додатково встановлений фільтрувальний елемент у вигляді фільтрувального полотна, виготовлений з одного або більше його шарів, згідно пропонованої корисної моделі, фільтрувальний елемент конусної форми виконаний за формою зрізаного конуса, каркас фільтрувального елемента на вершині зрізаного конуса додатково споряджений втулкою з отворами і фільтрувальний елемент зафіксований основою в корпусі двома плоскими стопорними кільцями, при цьому корпус обладнаний з'єднувальними фланцями, спорядженими місцями заміру втрати тиску на фільтрувальному елементі. За рахунок відпрацювання оптимальної форми фільтрувального елемента у вигляді зрізаного конуса збільшується пропускна здатність фільтра, при цьому спорядженням каркаса фільтрувального елемента на вершині зрізаного конуса втулкою з отворами досягають зменшення втрат тиску на фільтрувальному елементі, а передбаченням кріплення фільтрувального елемента фіксацією основою в корпусі двома плоскими стопорними кільцями дає можливість використовувати тонкостінні труби для виготовлення циліндричного корпуса, чим досягають зменшення металоємкості пристрою. Обладнання ж корпусу з'єднувальними фланцями, спорядженими місцями заміру втрати тиску на фільтрувальному елементі, дозволяє здійснювати постійний контроль за ступеню забрудненості фільтрувального елемента і приймати рішення про необхідність його заміни чи промивання. В результаті такого рішення сукупністю відомих і пропонованих ознак забезпечується технічний результат, достатній для виконання поставленої задачі корисної моделі. Суть корисної моделі пояснюється кресленням. На фіг. наведено фільтр для очистки газів конусний (ФГК) в перерізі. Фільтр виконаний у вигляді циліндричного корпуса 1, в якому розміщений фільтрувальний 67634 4 елемент виконаний за формою зрізаного конуса 2, котрий складається з каркасу 3, обладнаного ребрами жорсткості, на вершині зрізаного конуса якого закріплена втулка 4 з отворами, фільтрувального полотна 5, кількість шарів якого визначається необхідною ступеню фільтрації, що залежить від конкретних умов експлуатації газового обладнання (на фіг., як приклад, наведено фільтрувальний елемент з одним шаром фільтрувального полотна), і сітки Із нержавіючої сталі 6. Фільтрувальний елемент (2) зафіксований основою в корпусі (1) двома плоскими стопорними кільцями 7. Корпус (1) обладнаний з'єднувальними фланцями 8, які споряджені місцями для заміру втрати тиску на фільтрувальному елементі (2). Корпус (1) обладнаний фланцями 8, які споряджені місцями заміру втрати тиску 9 на фільтрувальному елементі (2). Фільтр для очищення газу конусний (ФГК) працює таким чином. Попередньо, в залежності від визначеної необхідної ступені фільтрації, беруть фільтр, у якому встановлений фільтрувальний елемент 2 з одним або більше шарів фільтрувального полотна 5. Потім на потрібній дільниці трубопроводу проводять демонтаж стикового вузла, наприклад, перед лічильником, шляхом розсування стику. Згодом, проводять установку запропонованого фільтра за допомогою, як приклад, фланцевого з'єднання 8 стиків. Після з'єднання стиків 8 фільтр готовий до роботи. Контроль ступеню забруднення фільтрувального елемента 2 здійснюють замірами втрати тиску на фільтрувальному елементі, для чого конструкція передбачає місця заміру втрати тиску 9 на фланцях 8 корпуса 1. Запропонований фільтр призначений для очистки газів в системі газопостачання, яка обладнана газовими лічильниками усіх типів або іншим газовим обладнанням з установкою фільтрувального елемента вершиною зрізаного конуса до газового потоку. Пропонований фільтр для очищення газів конусний (ФГК) забезпечує підвищення ступені очищення природних та технологічних газів з одночасним збільшенням пропускної здатності, зменшенням втрат тиску і зменшенням металоємкості пристрою. 5 67634 6 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
