Верстат для виготовлення вагонки

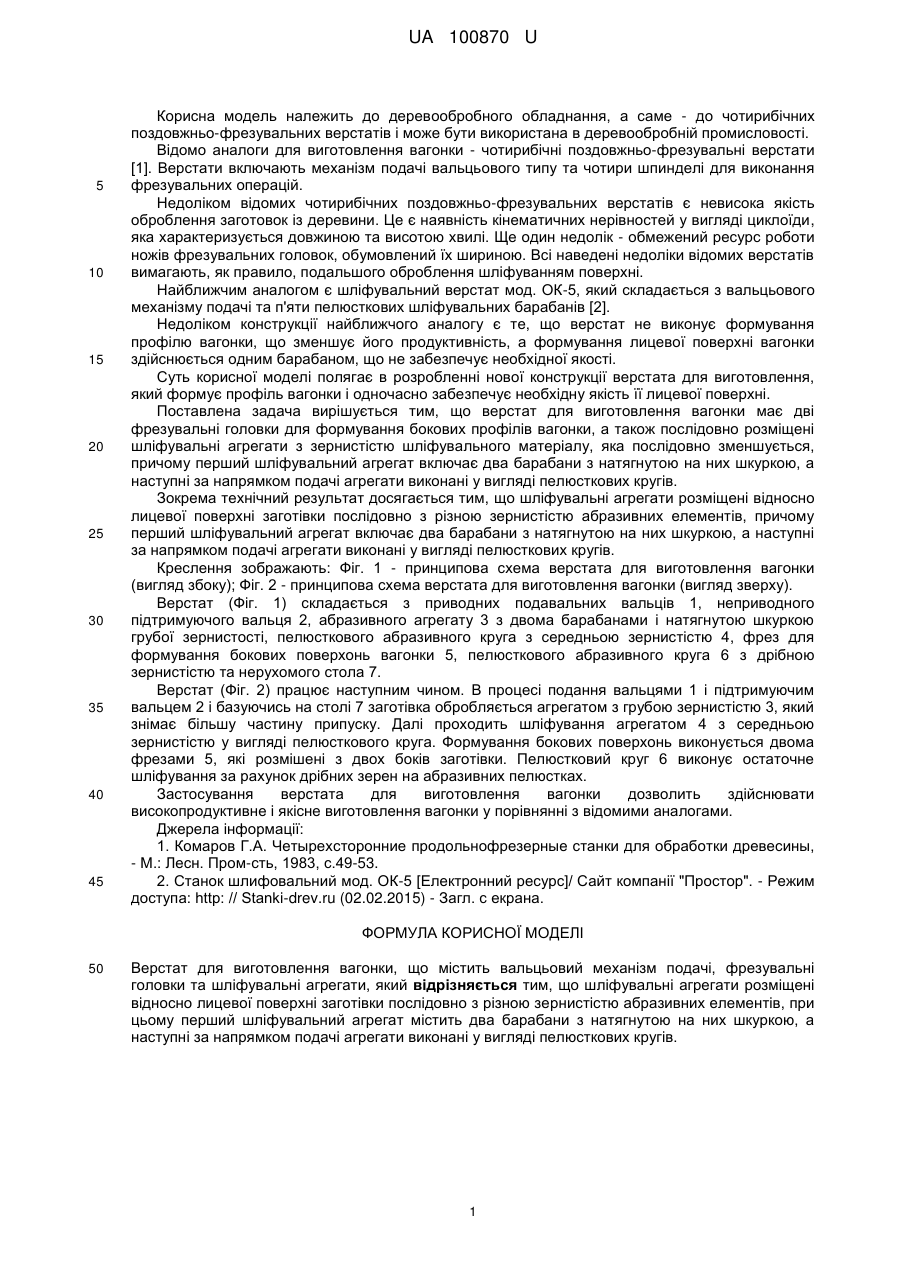

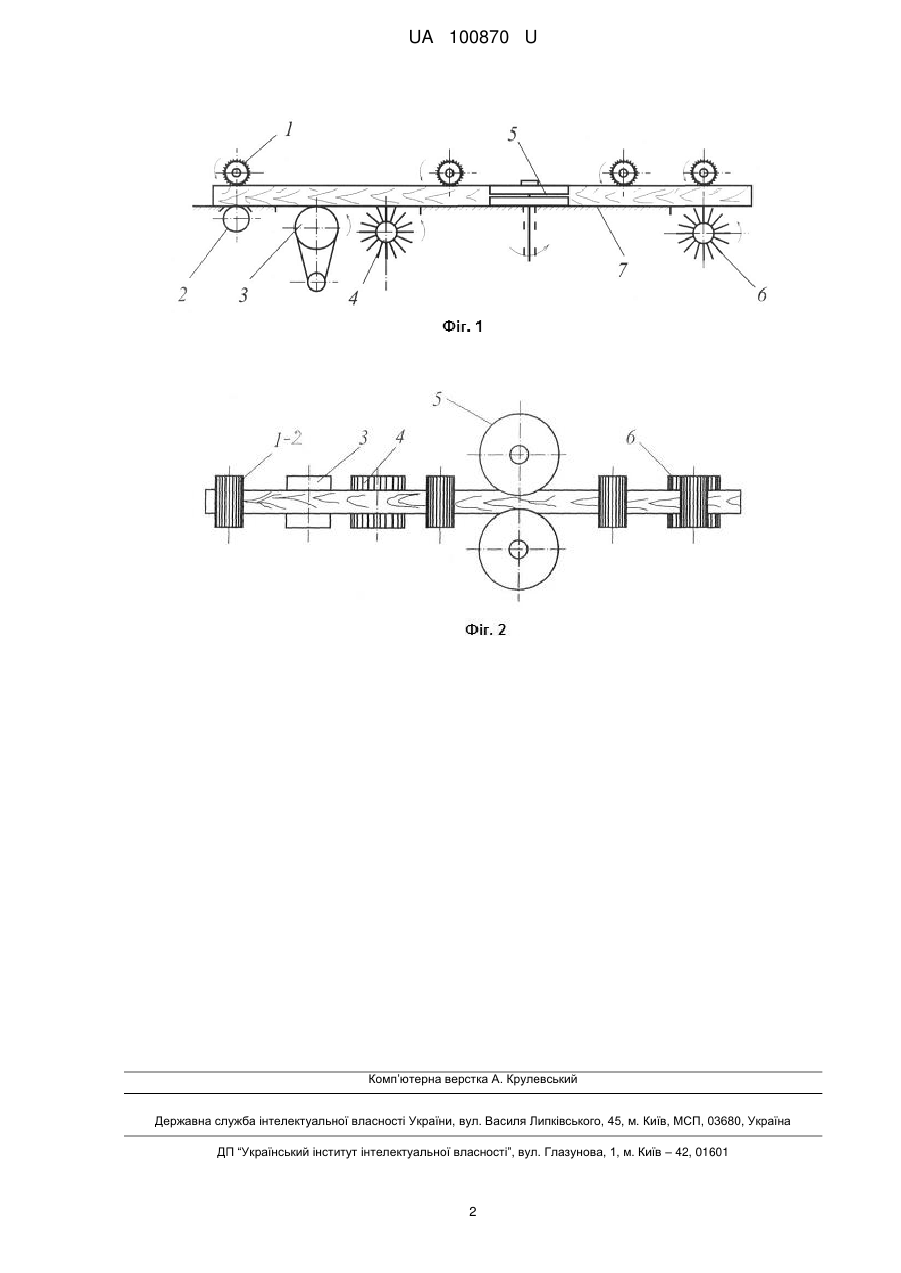

Реферат: Верстат для виготовлення вагонки містить вальцьовий механізм подачі, фрезувальні головки та шліфувальні агрегати. Шліфувальні агрегати розміщені відносно лицевої поверхні заготівки послідовно з різною зернистістю абразивних елементів. При цьому перший шліфувальний агрегат містить два барабани з натягнутою на них шкуркою, а наступні за напрямком подачі агрегати виконані у вигляді пелюсткових кругів. UA 100870 U (12) UA 100870 U UA 100870 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до деревообробного обладнання, а саме - до чотирибічних поздовжньо-фрезувальних верстатів і може бути використана в деревообробній промисловості. Відомо аналоги для виготовлення вагонки - чотирибічні поздовжньо-фрезувальні верстати [1]. Верстати включають механізм подачі вальцьового типу та чотири шпинделі для виконання фрезувальних операцій. Недоліком відомих чотирибічних поздовжньо-фрезувальних верстатів є невисока якість оброблення заготовок із деревини. Це є наявність кінематичних нерівностей у вигляді циклоїди, яка характеризується довжиною та висотою хвилі. Ще один недолік - обмежений ресурс роботи ножів фрезувальних головок, обумовлений їх шириною. Всі наведені недоліки відомих верстатів вимагають, як правило, подальшого оброблення шліфуванням поверхні. Найближчим аналогом є шліфувальний верстат мод. ОК-5, який складається з вальцьового механізму подачі та п'яти пелюсткових шліфувальних барабанів [2]. Недоліком конструкції найближчого аналогу є те, що верстат не виконує формування профілю вагонки, що зменшує його продуктивність, а формування лицевої поверхні вагонки здійснюється одним барабаном, що не забезпечує необхідної якості. Суть корисної моделі полягає в розробленні нової конструкції верстата для виготовлення, який формує профіль вагонки і одночасно забезпечує необхідну якість її лицевої поверхні. Поставлена задача вирішується тим, що верстат для виготовлення вагонки має дві фрезувальні головки для формування бокових профілів вагонки, а також послідовно розміщені шліфувальні агрегати з зернистістю шліфувального матеріалу, яка послідовно зменшується, причому перший шліфувальний агрегат включає два барабани з натягнутою на них шкуркою, а наступні за напрямком подачі агрегати виконані у вигляді пелюсткових кругів. Зокрема технічний результат досягається тим, що шліфувальні агрегати розміщені відносно лицевої поверхні заготівки послідовно з різною зернистістю абразивних елементів, причому перший шліфувальний агрегат включає два барабани з натягнутою на них шкуркою, а наступні за напрямком подачі агрегати виконані у вигляді пелюсткових кругів. Креслення зображають: Фіг. 1 - принципова схема верстата для виготовлення вагонки (вигляд збоку); Фіг. 2 - принципова схема верстата для виготовлення вагонки (вигляд зверху). Верстат (Фіг. 1) складається з приводних подавальних вальців 1, неприводного підтримуючого вальця 2, абразивного агрегату 3 з двома барабанами і натягнутою шкуркою грубої зернистості, пелюсткового абразивного круга з середньою зернистістю 4, фрез для формування бокових поверхонь вагонки 5, пелюсткового абразивного круга 6 з дрібною зернистістю та нерухомого стола 7. Верстат (Фіг. 2) працює наступним чином. В процесі подання вальцями 1 і підтримуючим вальцем 2 і базуючись на столі 7 заготівка обробляється агрегатом з грубою зернистістю 3, який знімає більшу частину припуску. Далі проходить шліфування агрегатом 4 з середньою зернистістю у вигляді пелюсткового круга. Формування бокових поверхонь виконується двома фрезами 5, які розмішені з двох боків заготівки. Пелюстковий круг 6 виконує остаточне шліфування за рахунок дрібних зерен на абразивних пелюстках. Застосування верстата для виготовлення вагонки дозволить здійснювати високопродуктивне і якісне виготовлення вагонки у порівнянні з відомими аналогами. Джерела інформації: 1. Комаров Г.А. Четырехсторонние продольнофрезерные станки для обработки древесины, - М.: Лесн. Пром-сть, 1983, с.49-53. 2. Станок шлифовальний мод. ОК-5 [Електронний ресурс]/ Сайт компанії "Простор". - Режим доступа: http: // Stanki-drev.ru (02.02.2015) - Загл. с екрана. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Верстат для виготовлення вагонки, що містить вальцьовий механізм подачі, фрезувальні головки та шліфувальні агрегати, який відрізняється тим, що шліфувальні агрегати розміщені відносно лицевої поверхні заготівки послідовно з різною зернистістю абразивних елементів, при цьому перший шліфувальний агрегат містить два барабани з натягнутою на них шкуркою, а наступні за напрямком подачі агрегати виконані у вигляді пелюсткових кругів. 1 UA 100870 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
