Закочувальний верстат для виготовлення днища автоцистерни

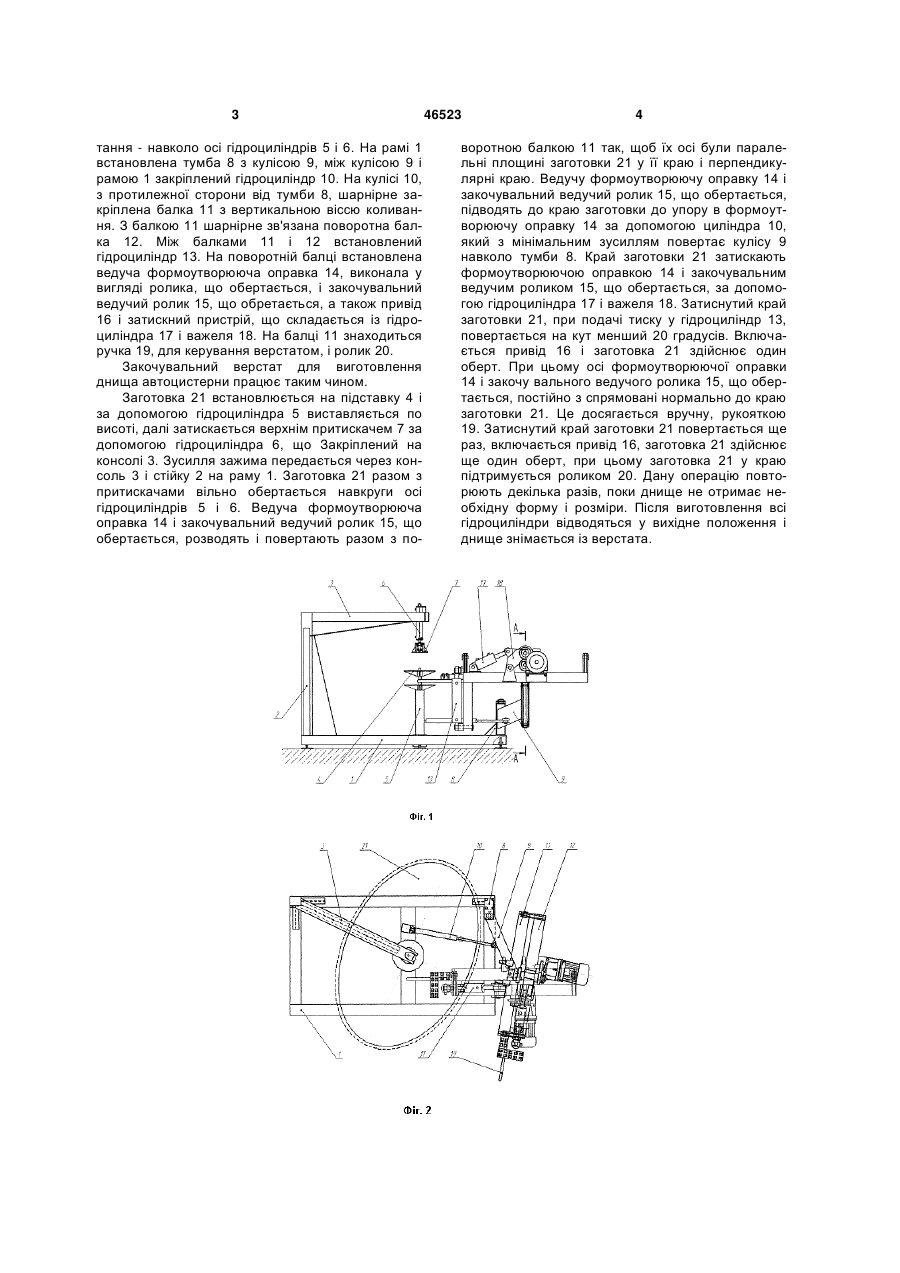

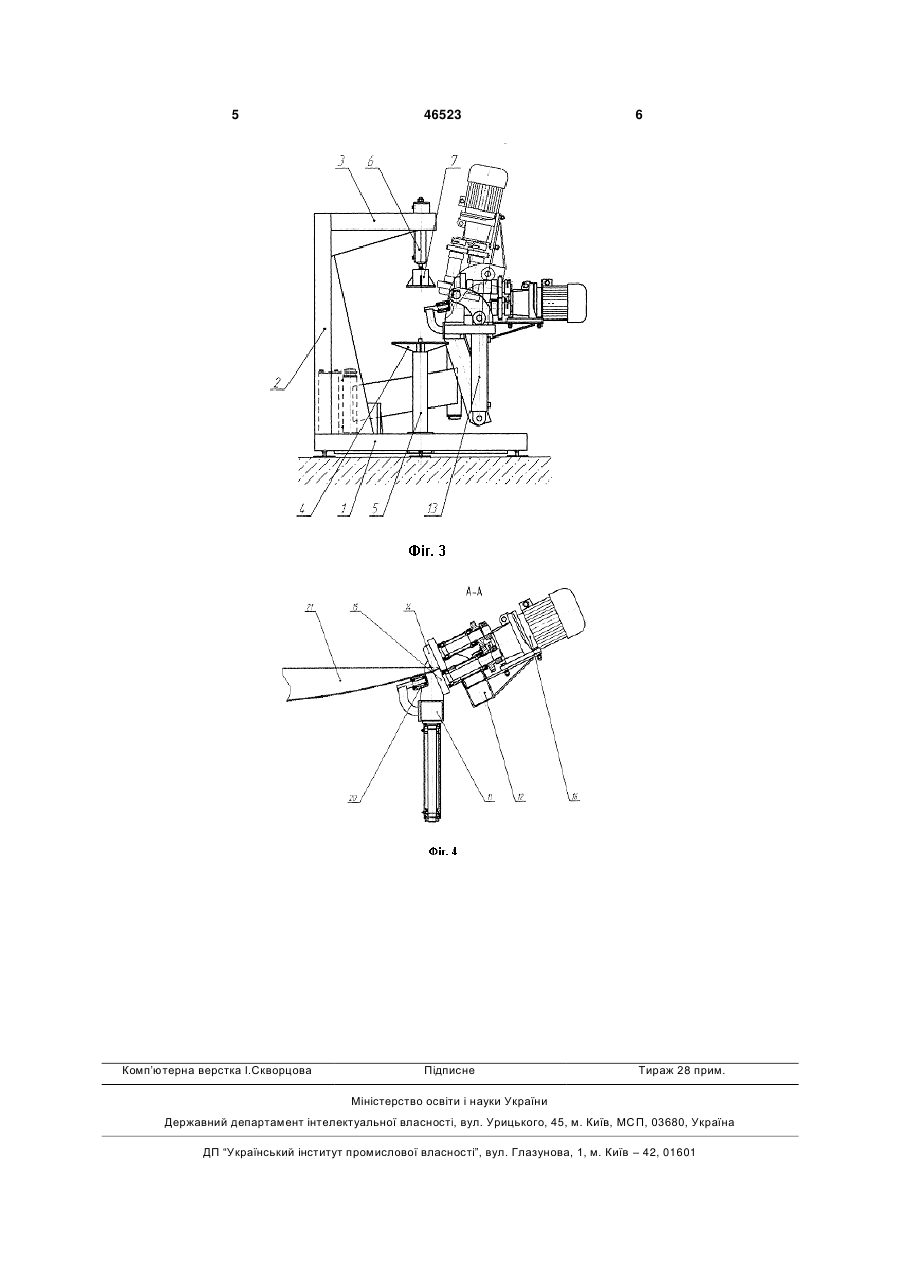

Закочувальний верстат для виготовлення днища автоцистерни, що містить підставку, фор 3 тання - навколо осі гідроциліндрів 5 і 6. На рамі 1 встановлена тумба 8 з кулісою 9, між кулісою 9 і рамою 1 закріплений гідроциліндр 10. На кулісі 10, з протилежної сторони від тумби 8, шарнірне закріплена балка 11 з вертикальною віссю коливання. З балкою 11 шарнірне зв'язана поворотна балка 12. Між балками 11 і 12 встановлений гідроциліндр 13. На поворотній балці встановлена ведуча формоутворююча оправка 14, виконала у вигляді ролика, що обертається, і закочувальний ведучий ролик 15, що обретається, а також привід 16 і затискний пристрій, що складається із гідроциліндра 17 і важеля 18. На балці 11 знаходиться ручка 19, для керування верстатом, і ролик 20. Закочувальний верстат для виготовлення днища автоцистерни працює таким чином. Заготовка 21 встановлюється на підставку 4 і за допомогою гідроциліндра 5 виставляється по висоті, далі затискається верхнім притискачем 7 за допомогою гідроциліндра 6, що Закріплений на консолі 3. Зусилля зажима передається через консоль 3 і стійку 2 на раму 1. Заготовка 21 разом з притискачами вільно обертається навкруги осі гідроциліндрів 5 і 6. Ведуча формоутворююча оправка 14 і закочувальний ведучий ролик 15, що обертається, розводять і повертають разом з по 46523 4 воротною балкою 11 так, щоб їх осі були паралельні площині заготовки 21 у її краю і перпендикулярні краю. Ведучу формоутворюючу оправку 14 і закочувальний ведучий ролик 15, що обертається, підводять до краю заготовки до упору в формоутворюючу оправку 14 за допомогою циліндра 10, який з мінімальним зусиллям повертає кулісу 9 навколо тумби 8. Край заготовки 21 затискають формоутворюючою оправкою 14 і закочувальним ведучим роликом 15, що обертається, за допомогою гідроциліндра 17 і важеля 18. Затиснутий край заготовки 21, при подачі тиску у гідроциліндр 13, повертається на кут менший 20 градусів. Включається привід 16 і заготовка 21 здійснює один оберт. При цьому осі формоутворюючої оправки 14 і закочу вального ведучого ролика 15, що обертається, постійно з спрямовані нормально до краю заготовки 21. Це досягається вручну, рукояткою 19. Затиснутий край заготовки 21 повертається ще раз, включається привід 16, заготовка 21 здійснює ще один оберт, при цьому заготовка 21 у краю підтримується роликом 20. Дану операцію повторюють декілька разів, поки днище не отримає необхідну форму і розміри. Після виготовлення всі гідроциліндри відводяться у вихідне положення і днище знімається із верстата. 5 Комп’ютерна верстка І.Скворцова 46523 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
