Блочний теплообмінник

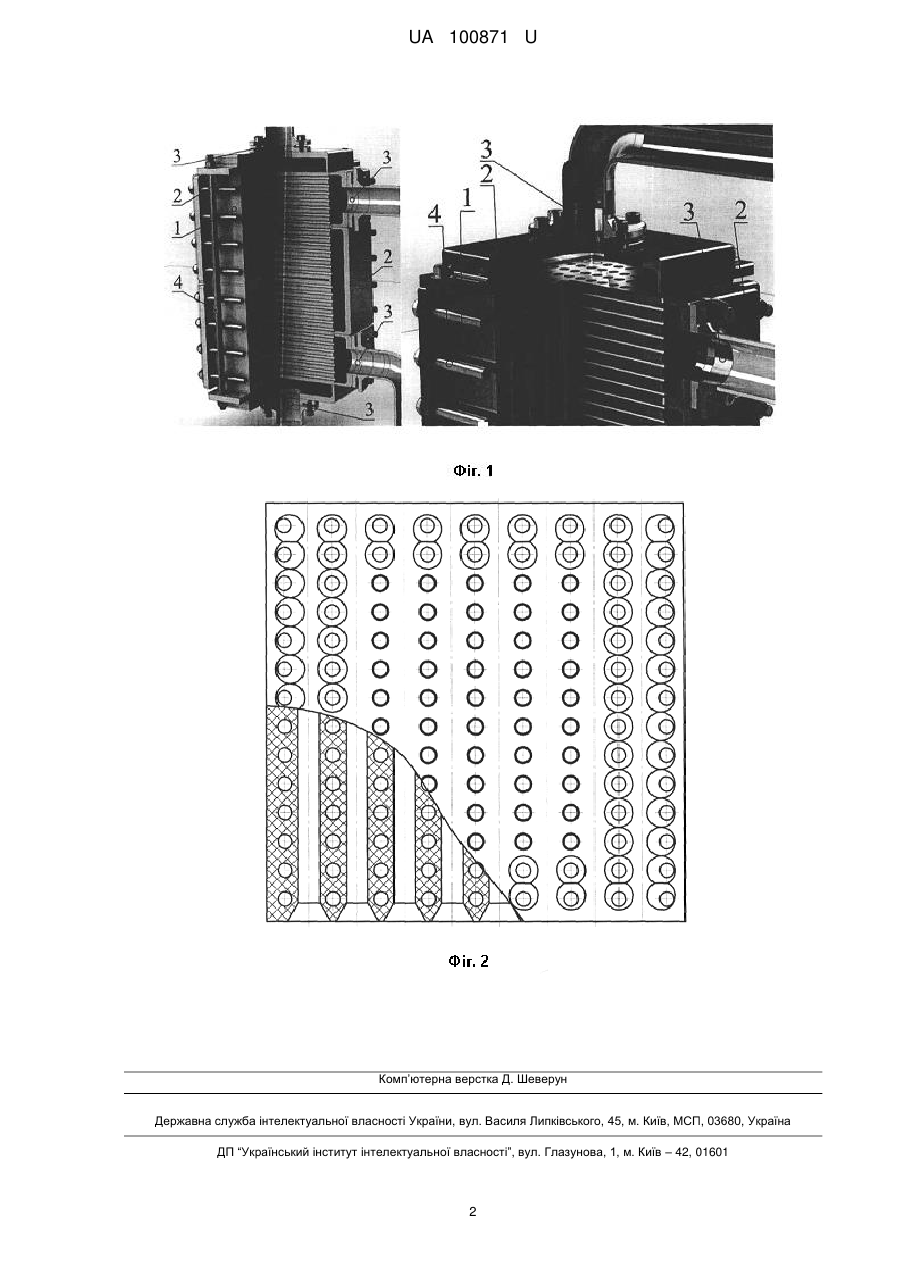

Реферат: Блочний теплообмінник містить блоки з незалежними отворами, по торцях блоків встановлено кришки з впускними/випускними патрубками. Отвори блочного теплообмінника, які найбільш віддалені від центрального патрубка (периферійні канали), мають вхідні та вихідні фаски, розміром 1/2 діаметра отвору під кутом 30°, та виконані з можливістю вирівнювати швидкість теплоносіїв у каналах блоків, інтенсифікувати теплообмін на периферійних каналах та зменшити гідравлічний опір теплообмінника при сталій витраті теплоносія. UA 100871 U (54) БЛОЧНИЙ ТЕПЛООБМІННИК UA 100871 U UA 100871 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплообмінної апаратури, зокрема до блочних теплообмінників, і може бути використана в хімічній, нафтопереробній промисловості та теплоенергетиці, де необхідно передавати теплоту від одного теплоносія до іншого. Найбільш близьким за технічною суттю до пропонованого технічного рішення є теплообмінник, що містить розподільчий та збірний колектори з протилежним напрямком руху теплоносія, що сполучені з теплообмінними трубками для теплоносія [а. с. України №49372, МПК F28B1/00, заяв. 22.11.2001; опубл. 16.09.2002 Бюл. №9]. Вхідний колектор виконано довшим на два діаметри колектора. Таке виконання кожухотрубного теплообмінника забезпечує підвищення ефективності роботи теплообмінника, завдяки рівномірному розподілу витрат теплоносія у трубах. Недоліком вибраного прототипу є значне збільшення габаритних розмірів теплообмінника. В основу запропонованої корисної моделі поставлена задача модернізації конструкції блочного теплообмінника з метою зменшення гідравлічного опору. Поставлена задача вирішується тим, що в теплообмінник, що містить два однакові блоки з незалежними отворами, між якими встановлено прокладки, по торцях блока встановлено кришки з впускними/випускними патрубками. Шпильки стягують кришки, притискаючи їх торці до поверхні блоків через прокладки, що забезпечує герметичність конструкції та неконтактний теплообмін між теплоносіями, згідно з корисною моделлю отвори блочного теплообмінника, які найбільш віддалені від центрального патрубка (периферійні канали), мають вхідні та вихідні фаски, розміром 1/2 діаметра отвору під кутом 30°. Нова конструкція каналів при якій, зменшуються місцеві опори входу та виходу периферійних каналів і не зменшується площа поверхні теплообмінну, вирівнюється швидкість потоків теплоносіїв у всіх каналах та зменшується гідравлічний опір у теплообміннику. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - конструкція блочного теплообмінника; на фіг.2 - нова конструкція каналів блока теплообмінника. Теплообмінник має два однакові блоки 1, з незалежними отворами, між якими встановлено прокладки, по торцях блока встановлено кришки 2 з впускними/випускними патрубками 3. Шпильки 4 стягують кришки, притискаючи їх торці до поверхні блоків через прокладки, що забезпечує герметичність конструкції та неконтактний теплообмін між теплоносіями. 3 Матеріал - графіт =92,5 Вт/(м·К); =2,2 гр/см ; Ср=720 Дж/(кг·К). Теплообмінник працює таким чином: теплоносії з труб потрапляють в кришки 2 з впускними/випускними патрубками 3, з яких перетікають до вертикальних та горизонтальних каналів блока. З метою інтенсифікації процесу теплообміну рух теплоносіїв у каналах турбулентний, що вагомо впливає на розподіл швидкостей у окремих каналах: швидкість у віддалених від осі патрубка каналах (периферійних) значно менша від швидкості у центральних каналах. Вхідні/вихідні фаски на периферійних каналах дозволяють вирівняти швидкості теплоносіїв в усіх каналах, що зменшує загальний гідродинамічний опір теплообмінника при сталій витраті теплоносія. Запропонована корисна модель нескладна у виготовленні та експлуатації, забезпечує ефективний теплообмін між теплоносіями у периферійних каналах та загалом у теплообміннику, зменшує гідродинамічний опір теплообмінника при сталій витраті теплоносія. Джерело інформації: Теплообмінник. Радченко М.І., Скородумов О.П. / Патент UA №49372, МПК F28B1/00, опубл. 16.09.2002 бюл. №9, 2002. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Блочний теплообмінник, що містить блоки з незалежними отворами, по торцях блоків встановлено кришки з впускними/випускними патрубками, який відрізняється тим, що отвори блочного теплообмінника, які найбільш віддалені від центрального патрубка (периферійні канали), мають вхідні та вихідні фаски, розміром 1/2 діаметра отвору під кутом 30°, та виконані з можливістю вирівнювати швидкість теплоносіїв у каналах блоків, інтенсифікувати теплообмін на периферійних каналах та зменшити гідравлічний опір теплообмінника при сталій витраті теплоносія. 1 UA 100871 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
