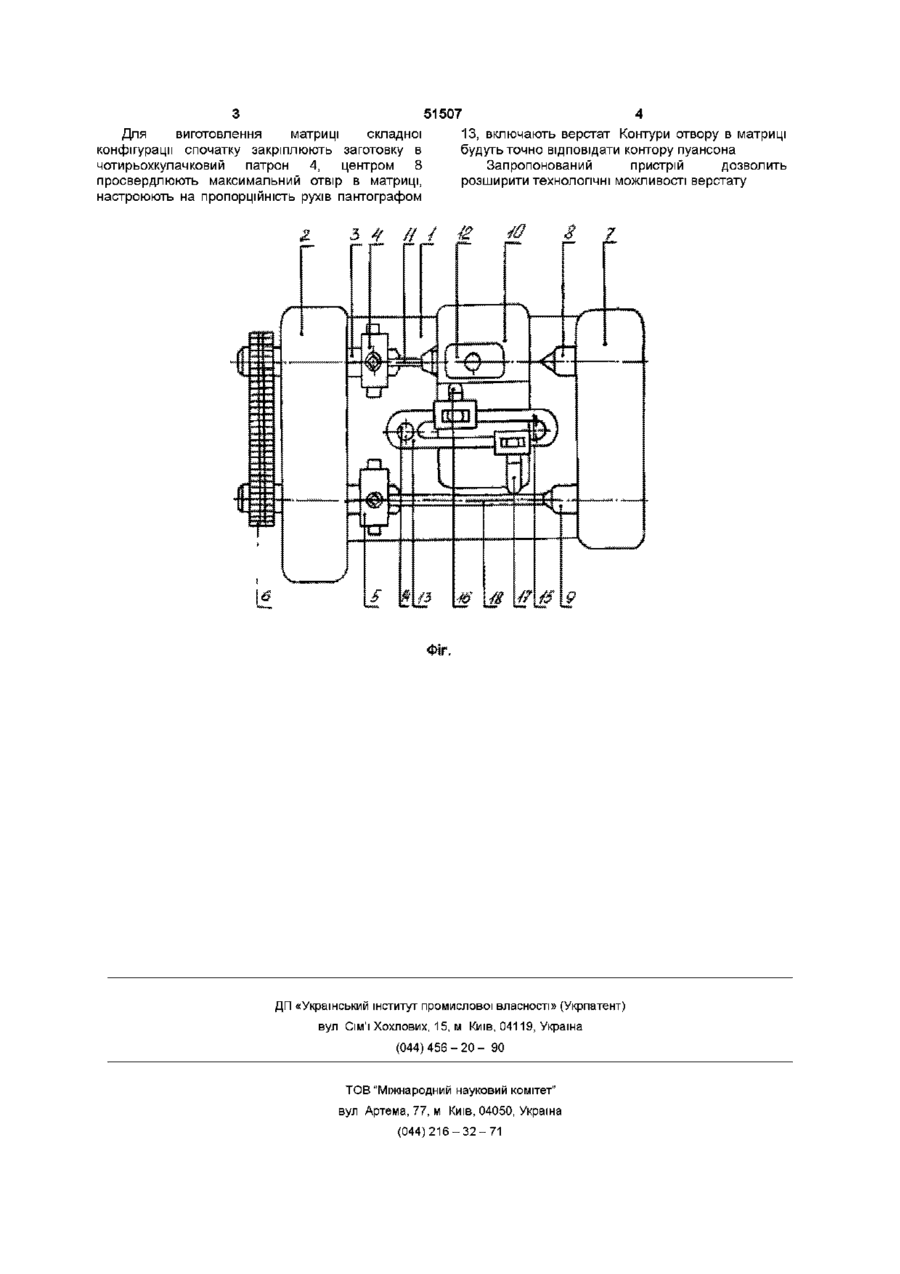

Верстат для виготовлення пуансонів і матриць

1 Верстат для виготовлення пуансонів і матриць, що містить станину, шпиндель, опорний центр, копіювальний пристрій з копіром, привід з фрезою, який відрізняється тим, що він додатково містить пантограф, який встановлений між копіром та приводом фрези з можливістю змінювання руху відносно переднього та заднього пальців пантографа пропорційно руху котра 2 Верстат по п 1, який відрізняється тим, що на шпинделях встановлені патрони, які кінематично зв'язані між собою та обертаються в одному напрямку з однаковою швидкістю 3 Верстат по п 1, який відрізняється тим, що на лінійках пантографа встановлені пальці з можливістю переміщення їх по лінійках і фіксації їх по довжині та на лінійках Винахід відноситься до машинобудування, зокрема до верстатобудування і може бути використаний для виробництва штампів складної конфігурації Відомий верстат включаючий станину, передню та задню бабки, шпиндель повздовжений та поперечний супорти з резцетри мати лем та приводом Відомий також верстат для виготовлення держаків, включаючий станину, шпиндель, два упори на двох бабках, копіювальний пристрій з копіром, резцетриматилем з різцем та приводом Найближчим за своєю технічною суттю до винаходу є верстат для виготовлення держаків [а с 1016159], включаючий шпиндель, опорні центри, копіювальний пристрій з копіром, резцетриматилем та приводом, причому один опорний центр кінематично зв'язаний з шпинделем рівними шестернями Головним недоліком цих верстатів є те, що на них не можливо виготовляти пуансони та матриці складної конфігурації, пропорційної форми і розміру Задача винаходу розширення технологічних можливостей верстату Поставлена задача досягається - тим, що між копіром та копіювальним пристроєм встановлюється понтограф, на передню бабку кріпиться другий шпиндель з патроном кінематично зв'язаний з першим шпинделем з передачею один до одного(1 1) Копіювальний пристрій оснащується патроном для кріплення фрези, шліфувального каменя з ціллю профільного розточення матриць На кресленні зображена схема верстату для виготовлення пуансонів і матриць Верстат містить станину 1, передню бабку 2, з шпинделем 3, та патроном 4, кінематично зв'язаним з допоміжним патроном 5, через ланцюг 6, задню бабку 7, з центром 8, та допоміжним центром 9, копіювального пристрою 10, з фрезою 11 та приводом 12, пантографом 13, з центром 14, лінійками 15, та пальцями передніми 16 зв'язаними з приводом і заднім 17, зв'язаним з копіром 18 Верстат працює наступним чином Заготовку закріплюють в патроні 4, виміряють точність закріплення центром 8, закріплюють копір 18 між допоміжним патроном 5 та допоміжним центром 9, настроюють пантограф 13 на відповідну пропорцію між копіром 18 та виготовляємим пуансоном Вмикають верстат Копір, який рухається з кутовою швидкістю рівній кутовій швидкості обробляємої заготовки натискує, або відпускає палець 17 який передає зусилля на пантограф 13, а через його на палець 16 Причому палець 16 повторює рухи пальця 17, але вже в необхідній пропорції Палець 16 рухаючись вперед-назад приводить в рух привод 12 разом з фрезою 11 або абразивним каменем, обробляючи заготовку пуансона в точній пропорції до котра 1 О ю ю Для виготовлення матриці складної конфігурації спочатку закріплюють заготовку в чотирьохкулачковий патрон 4, центром 8 просвердлюють максимальний отвір в матриці, настроюють на пропорційність рухів пантографом 51507 13, включають верстат Контури отвору в матриці будуть точно відповідати контору пуансона Запропонований пристрій дозволить розширити технологічні можливості верстату ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
