Спосіб зниження радіолокаційної помітності металевого об’єкта, поверхня якого сформована з плоских граней

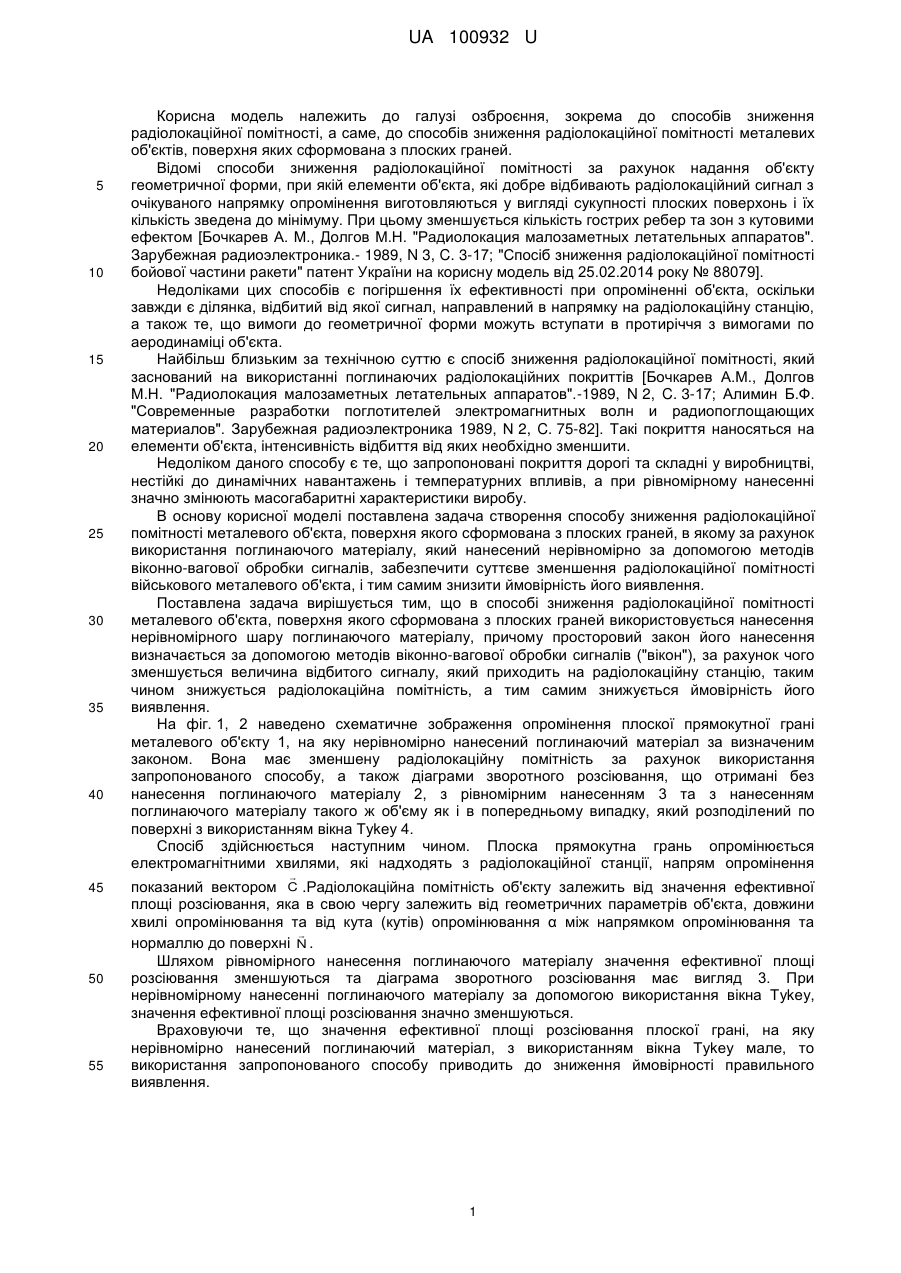

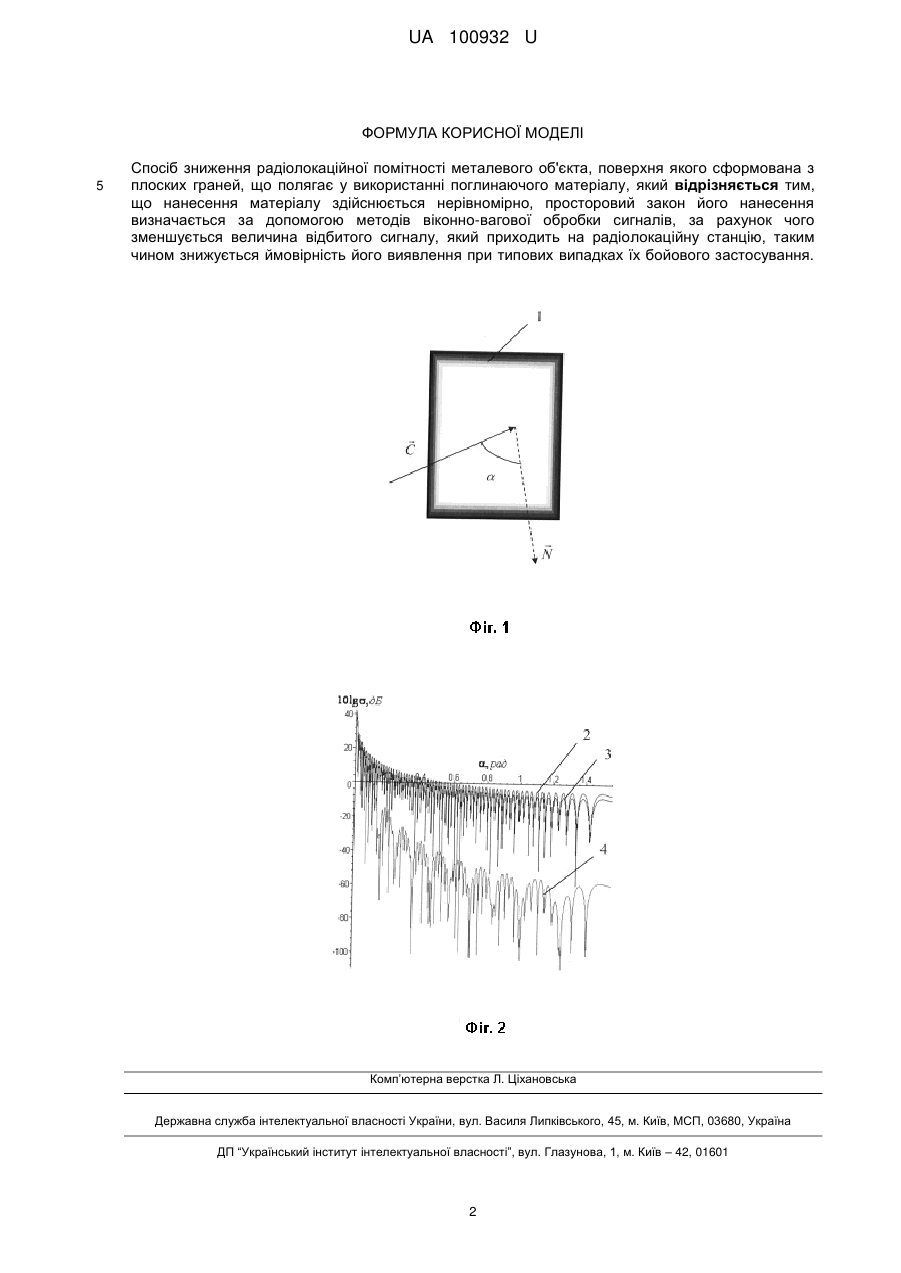

Реферат: Спосіб зниження радіолокаційної помітності металевого об'єкта, поверхня якого сформована з плоских граней полягає у використанні поглинаючого матеріалу. Нанесення матеріалу здійснюється нерівномірно, просторовий закон його нанесення визначається за допомогою методів віконно-вагової обробки сигналів, за рахунок чого зменшується величина відбитого сигналу, який приходить на радіолокаційну станцію, таким чином знижується ймовірність його виявлення при типових випадках їх бойового застосування. UA 100932 U (54) СПОСІБ ЗНИЖЕННЯ РАДІОЛОКАЦІЙНОЇ ПОМІТНОСТІ МЕТАЛЕВОГО ОБ'ЄКТА, ПОВЕРХНЯ ЯКОГО СФОРМОВАНА З ПЛОСКИХ ГРАНЕЙ UA 100932 U UA 100932 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі озброєння, зокрема до способів зниження радіолокаційної помітності, а саме, до способів зниження радіолокаційної помітності металевих об'єктів, поверхня яких сформована з плоских граней. Відомі способи зниження радіолокаційної помітності за рахунок надання об'єкту геометричної форми, при якій елементи об'єкта, які добре відбивають радіолокаційний сигнал з очікуваного напрямку опромінення виготовляються у вигляді сукупності плоских поверхонь і їх кількість зведена до мінімуму. При цьому зменшується кількість гострих ребер та зон з кутовими ефектом [Бочкарев А. М., Долгов М.Н. "Радиолокация малозаметных летательных аппаратов". Зарубежная радиоэлектроника.- 1989, N 3, C. 3-17; "Спосіб зниження радіолокаційної помітності бойової частини ракети" патент України на корисну модель від 25.02.2014 року № 88079]. Недоліками цих способів є погіршення їх ефективності при опроміненні об'єкта, оскільки завжди є ділянка, відбитий від якої сигнал, направлений в напрямку на радіолокаційну станцію, а також те, що вимоги до геометричної форми можуть вступати в протиріччя з вимогами по аеродинаміці об'єкта. Найбільш близьким за технічною суттю є спосіб зниження радіолокаційної помітності, який заснований на використанні поглинаючих радіолокаційних покриттів [Бочкарев A.M., Долгов М.Н. "Радиолокация малозаметных летательных аппаратов".-1989, N 2, C. 3-17; Алимин Б.Ф. "Современные разработки поглотителей электромагнитных волн и радиопоглощающих материалов". Зарубежная радиоэлектроника 1989, N 2, C. 75-82]. Такі покриття наносяться на елементи об'єкта, інтенсивність відбиття від яких необхідно зменшити. Недоліком даного способу є те, що запропоновані покриття дорогі та складні у виробництві, нестійкі до динамічних навантажень і температурних впливів, а при рівномірному нанесенні значно змінюють масогабаритні характеристики виробу. В основу корисної моделі поставлена задача створення способу зниження радіолокаційної помітності металевого об'єкта, поверхня якого сформована з плоских граней, в якому за рахунок використання поглинаючого матеріалу, який нанесений нерівномірно за допомогою методів віконно-вагової обробки сигналів, забезпечити суттєве зменшення радіолокаційної помітності військового металевого об'єкта, і тим самим знизити ймовірність його виявлення. Поставлена задача вирішується тим, що в способі зниження радіолокаційної помітності металевого об'єкта, поверхня якого сформована з плоских граней використовується нанесення нерівномірного шару поглинаючого матеріалу, причому просторовий закон його нанесення визначається за допомогою методів віконно-вагової обробки сигналів ("вікон"), за рахунок чого зменшується величина відбитого сигналу, який приходить на радіолокаційну станцію, таким чином знижується радіолокаційна помітність, а тим самим знижується ймовірність його виявлення. На фіг. 1, 2 наведено схематичне зображення опромінення плоскої прямокутної грані металевого об'єкту 1, на яку нерівномірно нанесений поглинаючий матеріал за визначеним законом. Вона має зменшену радіолокаційну помітність за рахунок використання запропонованого способу, а також діаграми зворотного розсіювання, що отримані без нанесення поглинаючого матеріалу 2, з рівномірним нанесенням 3 та з нанесенням поглинаючого матеріалу такого ж об'єму як і в попередньому випадку, який розподілений по поверхні з використанням вікна Tykey 4. Спосіб здійснюється наступним чином. Плоска прямокутна грань опромінюється електромагнітними хвилями, які надходять з радіолокаційної станції, напрям опромінення  45 50 55 показаний вектором C .Радіолокаційна помітність об'єкту залежить від значення ефективної площі розсіювання, яка в свою чергу залежить від геометричних параметрів об'єкта, довжини хвилі опромінювання та від кута (кутів) опромінювання α між напрямком опромінювання та  нормаллю до поверхні N . Шляхом рівномірного нанесення поглинаючого матеріалу значення ефективної площі розсіювання зменшуються та діаграма зворотного розсіювання має вигляд 3. При нерівномірному нанесенні поглинаючого матеріалу за допомогою використання вікна Tykey, значення ефективної площі розсіювання значно зменшуються. Враховуючи те, що значення ефективної площі розсіювання плоскої грані, на яку нерівномірно нанесений поглинаючий матеріал, з використанням вікна Tykey мале, то використання запропонованого способу приводить до зниження ймовірності правильного виявлення. 1 UA 100932 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб зниження радіолокаційної помітності металевого об'єкта, поверхня якого сформована з плоских граней, що полягає у використанні поглинаючого матеріалу, який відрізняється тим, що нанесення матеріалу здійснюється нерівномірно, просторовий закон його нанесення визначається за допомогою методів віконно-вагової обробки сигналів, за рахунок чого зменшується величина відбитого сигналу, який приходить на радіолокаційну станцію, таким чином знижується ймовірність його виявлення при типових випадках їх бойового застосування. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
