Чавуновізний ківш

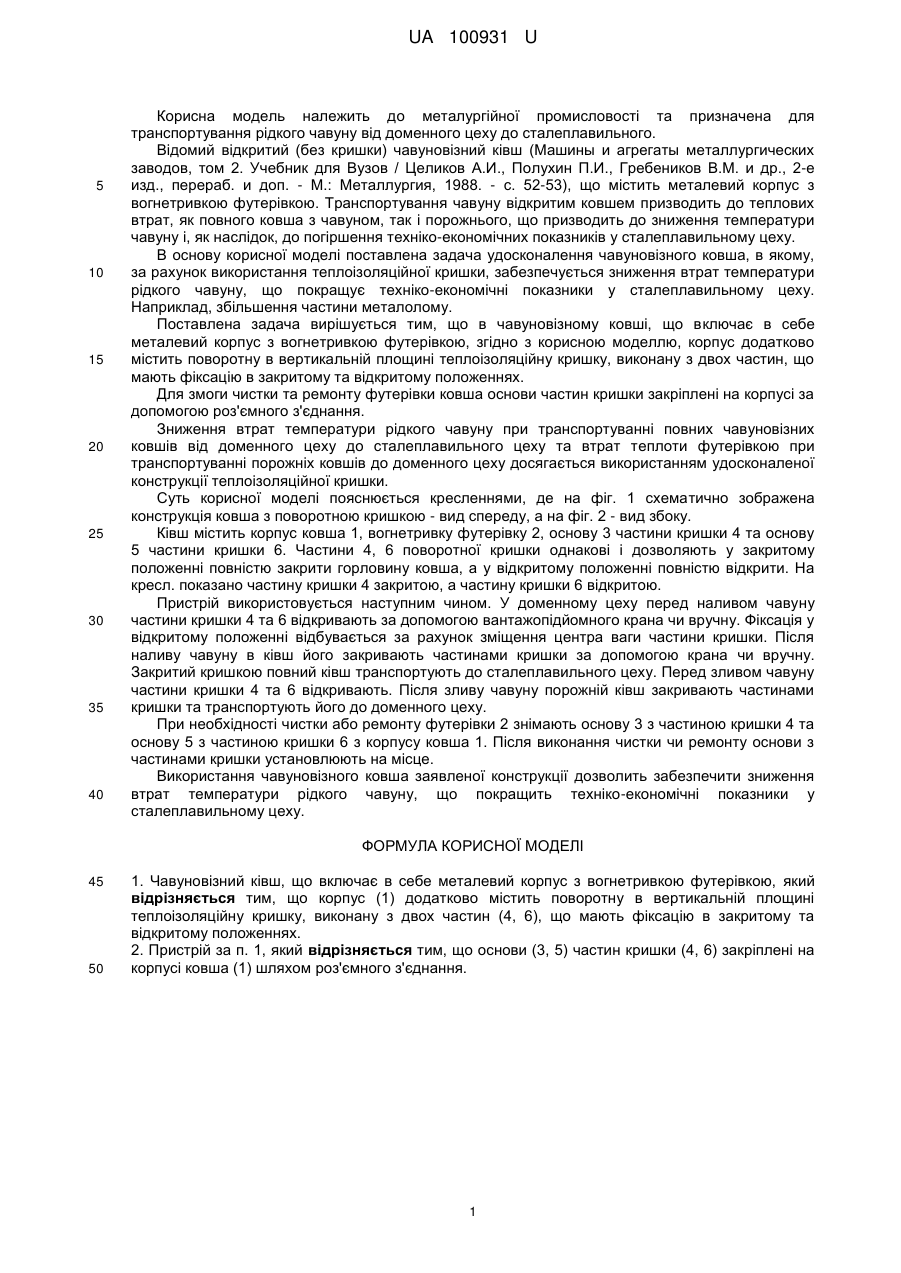

Реферат: UA 100931 U UA 100931 U 5 10 15 20 25 30 35 40 Корисна модель належить до металургійної промисловості та призначена для транспортування рідкого чавуну від доменного цеху до сталеплавильного. Відомий відкритий (без кришки) чавуновізний ківш (Машины и агрегаты металлургических заводов, том 2. Учебник для Вузов / Целиков А.И., Полухин П.И., Гребеников В.М. и др., 2-е изд., перераб. и доп. - М.: Металлургия, 1988. - с. 52-53), що містить металевий корпус з вогнетривкою футерівкою. Транспортування чавуну відкритим ковшем призводить до теплових втрат, як повного ковша з чавуном, так і порожнього, що призводить до зниження температури чавуну і, як наслідок, до погіршення техніко-економічних показників у сталеплавильному цеху. В основу корисної моделі поставлена задача удосконалення чавуновізного ковша, в якому, за рахунок використання теплоізоляційної кришки, забезпечується зниження втрат температури рідкого чавуну, що покращує техніко-економічні показники у сталеплавильному цеху. Наприклад, збільшення частини металолому. Поставлена задача вирішується тим, що в чавуновізному ковші, що включає в себе металевий корпус з вогнетривкою футерівкою, згідно з корисною моделлю, корпус додатково містить поворотну в вертикальній площині теплоізоляційну кришку, виконану з двох частин, що мають фіксацію в закритому та відкритому положеннях. Для змоги чистки та ремонту футерівки ковша основи частин кришки закріплені на корпусі за допомогою роз'ємного з'єднання. Зниження втрат температури рідкого чавуну при транспортуванні повних чавуновізних ковшів від доменного цеху до сталеплавильного цеху та втрат теплоти футерівкою при транспортуванні порожніх ковшів до доменного цеху досягається використанням удосконаленої конструкції теплоізоляційної кришки. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 схематично зображена конструкція ковша з поворотною кришкою - вид спереду, а на фіг. 2 - вид збоку. Ківш містить корпус ковша 1, вогнетривку футерівку 2, основу 3 частини кришки 4 та основу 5 частини кришки 6. Частини 4, 6 поворотної кришки однакові і дозволяють у закритому положенні повністю закрити горловину ковша, а у відкритому положенні повністю відкрити. На кресл. показано частину кришки 4 закритою, а частину кришки 6 відкритою. Пристрій використовується наступним чином. У доменному цеху перед наливом чавуну частини кришки 4 та 6 відкривають за допомогою вантажопідйомного крана чи вручну. Фіксація у відкритому положенні відбувається за рахунок зміщення центра ваги частини кришки. Після наливу чавуну в ківш його закривають частинами кришки за допомогою крана чи вручну. Закритий кришкою повний ківш транспортують до сталеплавильного цеху. Перед зливом чавуну частини кришки 4 та 6 відкривають. Після зливу чавуну порожній ківш закривають частинами кришки та транспортують його до доменного цеху. При необхідності чистки або ремонту футерівки 2 знімають основу 3 з частиною кришки 4 та основу 5 з частиною кришки 6 з корпусу ковша 1. Після виконання чистки чи ремонту основи з частинами кришки установлюють на місце. Використання чавуновізного ковша заявленої конструкції дозволить забезпечити зниження втрат температури рідкого чавуну, що покращить техніко-економічні показники у сталеплавильному цеху. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Чавуновізний ківш, що включає в себе металевий корпус з вогнетривкою футерівкою, який відрізняється тим, що корпус (1) додатково містить поворотну в вертикальній площині теплоізоляційну кришку, виконану з двох частин (4, 6), що мають фіксацію в закритому та відкритому положеннях. 2. Пристрій за п. 1, який відрізняється тим, що основи (3, 5) частин кришки (4, 6) закріплені на корпусі ковша (1) шляхом роз'ємного з'єднання. 1 UA 100931 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
