Спосіб зниження радіолокаційної помітності бойової частини ракети
Номер патенту: 88079
Опубліковано: 25.02.2014
Автори: Атаманюк Віталій Володимирович, Дробан Олександр Миколайович, Звонко Андрій Андрійович
Формула / Реферат
Спосіб зниження радіолокаційної помітності бойової частини ракети, що полягає у використанні зміни геометричної форми бойової частини ракети, який відрізняється тим, що форма бойової частини ракети виготовляється у вигляді тригранної піраміди, за рахунок чого зменшується ймовірність приходу відбитого сигналу на радіолокаційну станцію, таким чином знижується ймовірність її виявлення при типових випадках її бойового застосування.
Текст

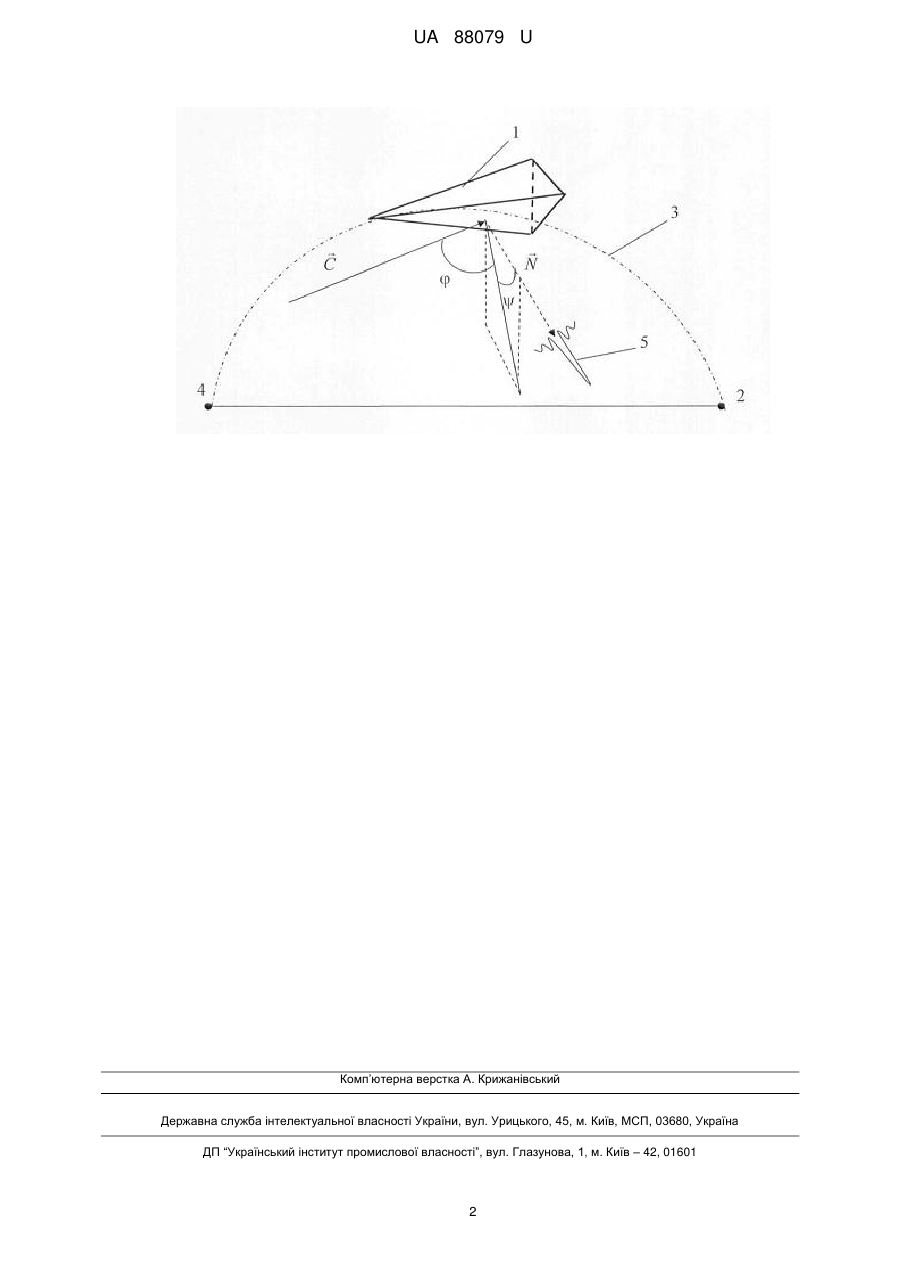

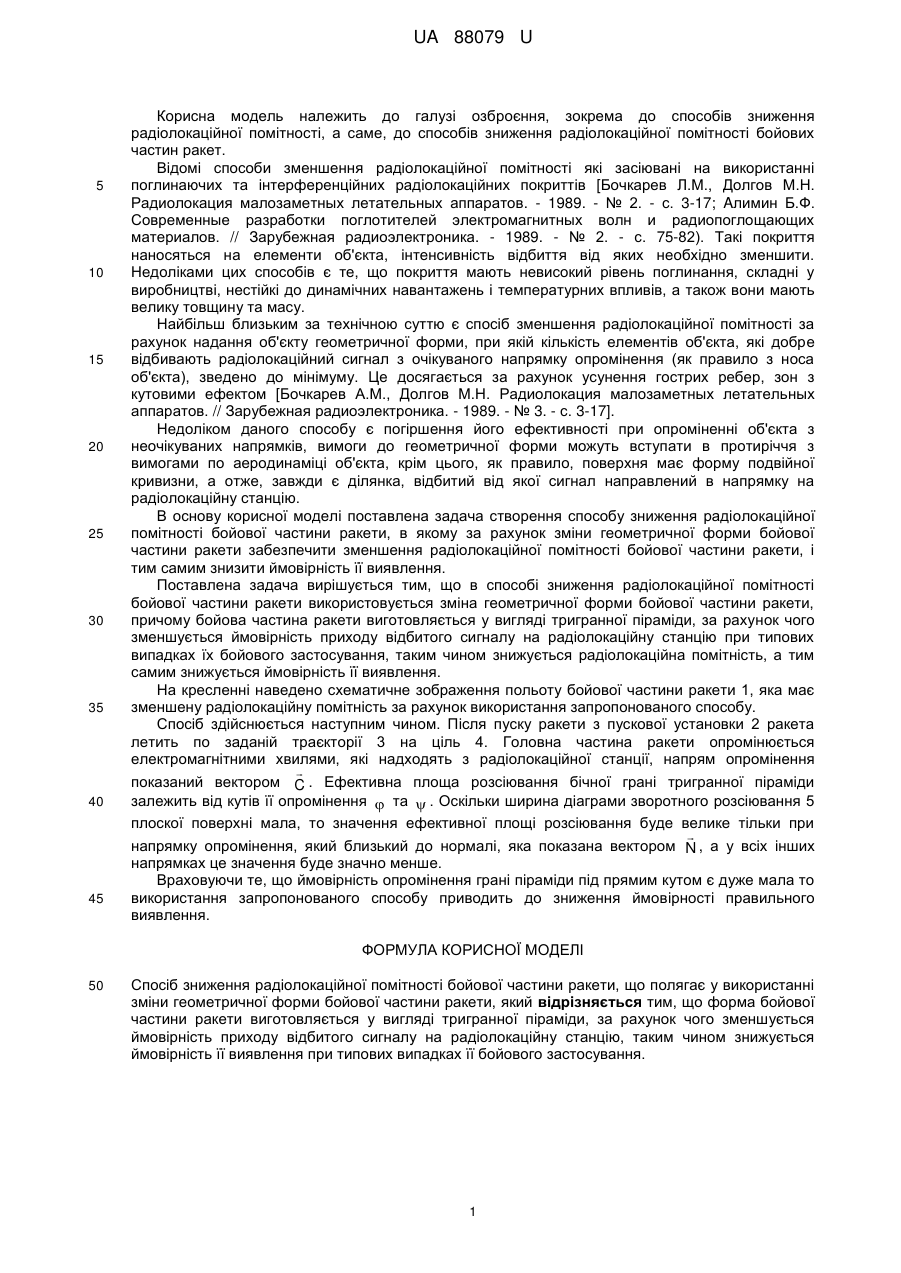

Реферат: UA 88079 U UA 88079 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі озброєння, зокрема до способів зниження радіолокаційної помітності, а саме, до способів зниження радіолокаційної помітності бойових частин ракет. Відомі способи зменшення радіолокаційної помітності які засіювані на використанні поглинаючих та інтерференційних радіолокаційних покриттів [Бочкарев Л.М., Долгов М.Н. Радиолокация малозаметных летательных аппаратов. - 1989. - № 2. - с. 3-17; Aлимин Б.Ф. Современные разработки поглотителей электромагнитных волн и радиопоглощающих материалов. // Зарубежная радиоэлектроника. - 1989. - № 2. - с. 75-82). Такі покриття наносяться на елементи об'єкта, інтенсивність відбиття від яких необхідно зменшити. Недоліками цих способів є те, що покриття мають невисокий рівень поглинання, складні у виробництві, нестійкі до динамічних навантажень і температурних впливів, а також вони мають велику товщину та масу. Найбільш близьким за технічною суттю є спосіб зменшення радіолокаційної помітності за рахунок надання об'єкту геометричної форми, при якій кількість елементів об'єкта, які добре відбивають радіолокаційний сигнал з очікуваного напрямку опромінення (як правило з носа об'єкта), зведено до мінімуму. Це досягається за рахунок усунення гострих ребер, зон з кутовими ефектом [Бочкарев А.М., Долгов М.Н. Радиолокация малозаметных летательных аппаратов. // Зарубежная радиоэлектроника. - 1989. - № 3. - с. 3-17]. Недоліком даного способу є погіршення його ефективності при опроміненні об'єкта з неочікуваних напрямків, вимоги до геометричної форми можуть вступати в протиріччя з вимогами по аеродинаміці об'єкта, крім цього, як правило, поверхня має форму подвійної кривизни, а отже, завжди є ділянка, відбитий від якої сигнал направлений в напрямку на радіолокаційну станцію. В основу корисної моделі поставлена задача створення способу зниження радіолокаційної помітності бойової частини ракети, в якому за рахунок зміни геометричної форми бойової частини ракети забезпечити зменшення радіолокаційної помітності бойової частини ракети, і тим самим знизити ймовірність її виявлення. Поставлена задача вирішується тим, що в способі зниження радіолокаційної помітності бойової частини ракети використовується зміна геометричної форми бойової частини ракети, причому бойова частина ракети виготовляється у вигляді тригранної піраміди, за рахунок чого зменшується ймовірність приходу відбитого сигналу на радіолокаційну станцію при типових випадках їх бойового застосування, таким чином знижується радіолокаційна помітність, а тим самим знижується ймовірність її виявлення. На кресленні наведено схематичне зображення польоту бойової частини ракети 1, яка має зменшену радіолокаційну помітність за рахунок використання запропонованого способу. Спосіб здійснюється наступним чином. Після пуску ракети з пускової установки 2 ракета летить по заданій траєкторії 3 на ціль 4. Головна частина ракети опромінюється електромагнітними хвилями, які надходять з радіолокаційної станції, напрям опромінення показаний вектором C . Ефективна площа розсіювання бічної грані тригранної піраміди залежить від кутів її опромінення та . Оскільки ширина діаграми зворотного розсіювання 5 плоскої поверхні мала, то значення ефективної площі розсіювання буде велике тільки при напрямку опромінення, який близький до нормалі, яка показана вектором N , а у всіх інших напрямках це значення буде значно менше. Враховуючи те, що ймовірність опромінення грані піраміди під прямим кутом є дуже мала то використання запропонованого способу приводить до зниження ймовірності правильного виявлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб зниження радіолокаційної помітності бойової частини ракети, що полягає у використанні зміни геометричної форми бойової частини ракети, який відрізняється тим, що форма бойової частини ракети виготовляється у вигляді тригранної піраміди, за рахунок чого зменшується ймовірність приходу відбитого сигналу на радіолокаційну станцію, таким чином знижується ймовірність її виявлення при типових випадках її бойового застосування. 1 UA 88079 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: H01Q 1/28
Мітки: спосіб, радіолокаційної, помітності, частини, зниження, ракети, бойової
