Протруювач насіння сільськогосподарських культур

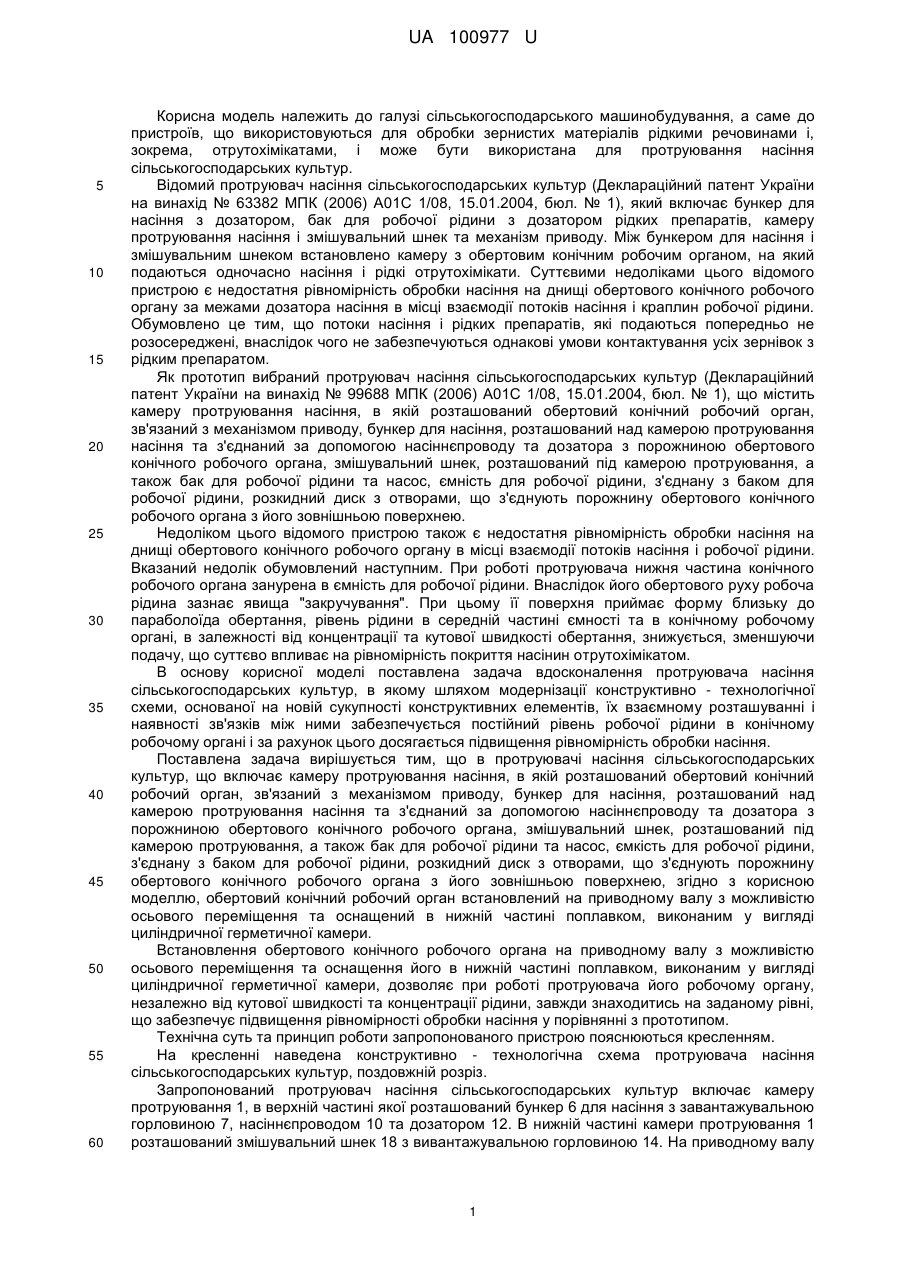

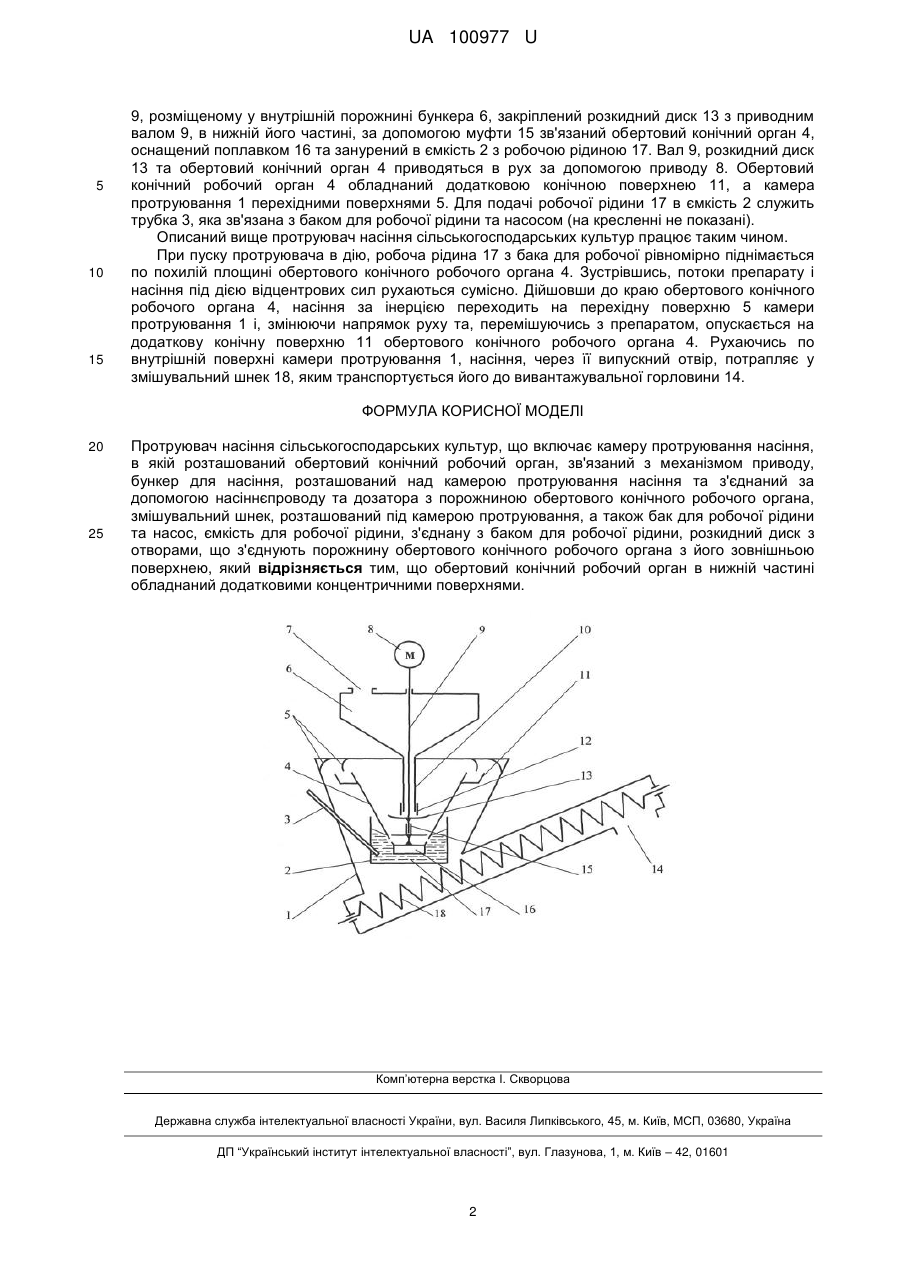

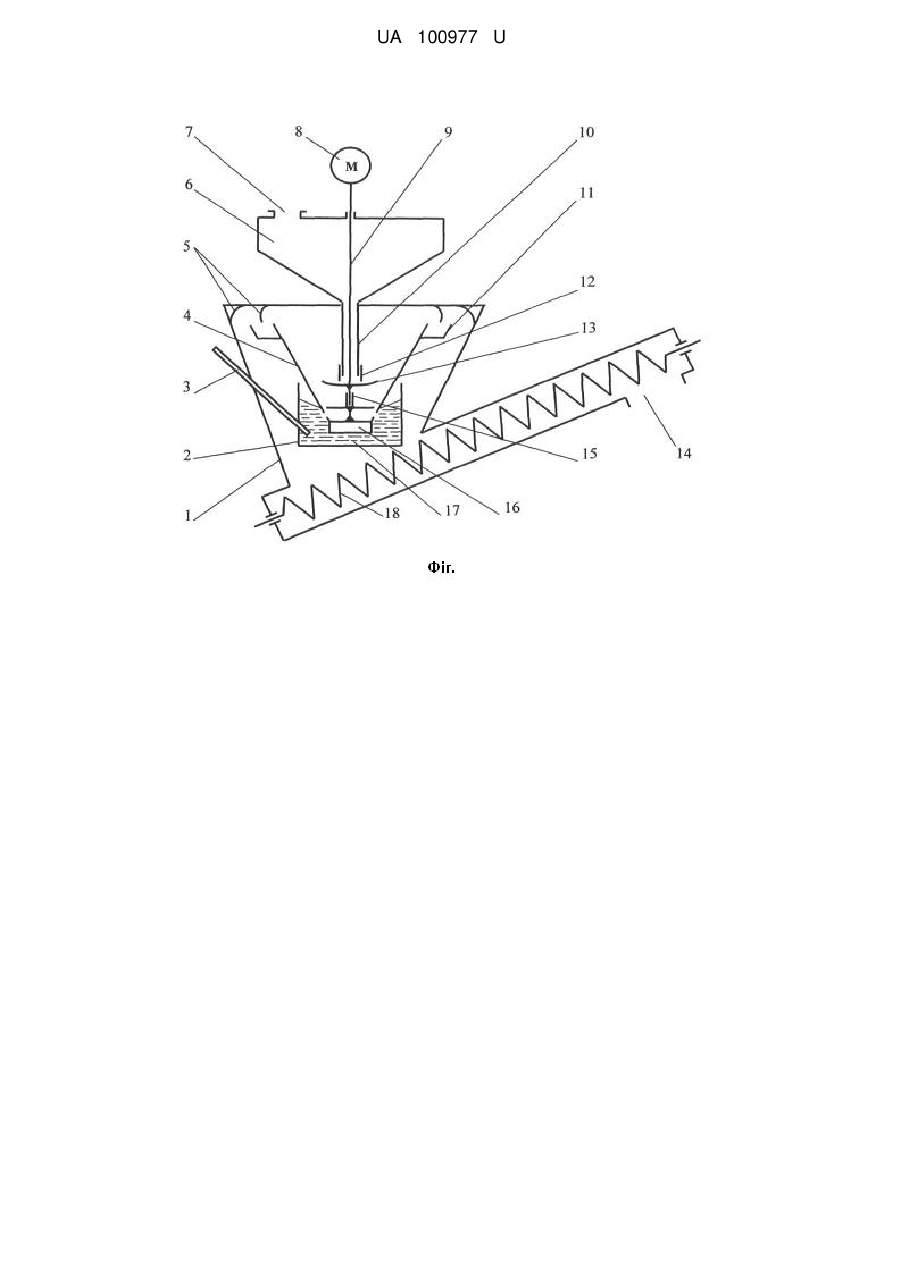

Реферат: UA 100977 U UA 100977 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до пристроїв, що використовуються для обробки зернистих матеріалів рідкими речовинами і, зокрема, отрутохімікатами, і може бути використана для протруювання насіння сільськогосподарських культур. Відомий протруювач насіння сільськогосподарських культур (Деклараційний патент України на винахід № 63382 МПК (2006) А01С 1/08, 15.01.2004, бюл. № 1), який включає бункер для насіння з дозатором, бак для робочої рідини з дозатором рідких препаратів, камеру протруювання насіння і змішувальний шнек та механізм приводу. Між бункером для насіння і змішувальним шнеком встановлено камеру з обертовим конічним робочим органом, на який подаються одночасно насіння і рідкі отрутохімікати. Суттєвими недоліками цього відомого пристрою є недостатня рівномірність обробки насіння на днищі обертового конічного робочого органу за межами дозатора насіння в місці взаємодії потоків насіння і краплин робочої рідини. Обумовлено це тим, що потоки насіння і рідких препаратів, які подаються попередньо не розосереджені, внаслідок чого не забезпечуються однакові умови контактування усіх зернівок з рідким препаратом. Як прототип вибраний протруювач насіння сільськогосподарських культур (Деклараційний патент України на винахід № 99688 МПК (2006) А01С 1/08, 15.01.2004, бюл. № 1), що містить камеру протруювання насіння, в якій розташований обертовий конічний робочий орган, зв'язаний з механізмом приводу, бункер для насіння, розташований над камерою протруювання насіння та з'єднаний за допомогою насіннєпроводу та дозатора з порожниною обертового конічного робочого органа, змішувальний шнек, розташований під камерою протруювання, а також бак для робочої рідини та насос, ємність для робочої рідини, з'єднану з баком для робочої рідини, розкидний диск з отворами, що з'єднують порожнину обертового конічного робочого органа з його зовнішньою поверхнею. Недоліком цього відомого пристрою також є недостатня рівномірність обробки насіння на днищі обертового конічного робочого органу в місці взаємодії потоків насіння і робочої рідини. Вказаний недолік обумовлений наступним. При роботі протруювача нижня частина конічного робочого органа занурена в ємність для робочої рідини. Внаслідок його обертового руху робоча рідина зазнає явища "закручування". При цьому її поверхня приймає форму близьку до параболоїда обертання, рівень рідини в середній частині ємності та в конічному робочому органі, в залежності від концентрації та кутової швидкості обертання, знижується, зменшуючи подачу, що суттєво впливає на рівномірність покриття насінин отрутохімікатом. В основу корисної моделі поставлена задача вдосконалення протруювача насіння сільськогосподарських культур, в якому шляхом модернізації конструктивно - технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними забезпечується постійний рівень робочої рідини в конічному робочому органі і за рахунок цього досягається підвищення рівномірність обробки насіння. Поставлена задача вирішується тим, що в протруювачі насіння сільськогосподарських культур, що включає камеру протруювання насіння, в якій розташований обертовий конічний робочий орган, зв'язаний з механізмом приводу, бункер для насіння, розташований над камерою протруювання насіння та з'єднаний за допомогою насіннєпроводу та дозатора з порожниною обертового конічного робочого органа, змішувальний шнек, розташований під камерою протруювання, а також бак для робочої рідини та насос, ємкість для робочої рідини, з'єднану з баком для робочої рідини, розкидний диск з отворами, що з'єднують порожнину обертового конічного робочого органа з його зовнішньою поверхнею, згідно з корисною моделлю, обертовий конічний робочий орган встановлений на приводному валу з можливістю осьового переміщення та оснащений в нижній частині поплавком, виконаним у вигляді циліндричної герметичної камери. Встановлення обертового конічного робочого органа на приводному валу з можливістю осьового переміщення та оснащення його в нижній частині поплавком, виконаним у вигляді циліндричної герметичної камери, дозволяє при роботі протруювача його робочому органу, незалежно від кутової швидкості та концентрації рідини, завжди знаходитись на заданому рівні, що забезпечує підвищення рівномірності обробки насіння у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На кресленні наведена конструктивно - технологічна схема протруювача насіння сільськогосподарських культур, поздовжній розріз. Запропонований протруювач насіння сільськогосподарських культур включає камеру протруювання 1, в верхній частині якої розташований бункер 6 для насіння з завантажувальною горловиною 7, насіннєпроводом 10 та дозатором 12. В нижній частині камери протруювання 1 розташований змішувальний шнек 18 з вивантажувальною горловиною 14. На приводному валу 1 UA 100977 U 5 10 15 9, розміщеному у внутрішній порожнині бункера 6, закріплений розкидний диск 13 з приводним валом 9, в нижній його частині, за допомогою муфти 15 зв'язаний обертовий конічний орган 4, оснащений поплавком 16 та занурений в ємкість 2 з робочою рідиною 17. Вал 9, розкидний диск 13 та обертовий конічний орган 4 приводяться в рух за допомогою приводу 8. Обертовий конічний робочий орган 4 обладнаний додатковою конічною поверхнею 11, а камера протруювання 1 перехідними поверхнями 5. Для подачі робочої рідини 17 в ємкість 2 служить трубка 3, яка зв'язана з баком для робочої рідини та насосом (на кресленні не показані). Описаний вище протруювач насіння сільськогосподарських культур працює таким чином. При пуску протруювача в дію, робоча рідина 17 з бака для робочої рівномірно піднімається по похилій площині обертового конічного робочого органа 4. Зустрівшись, потоки препарату і насіння під дією відцентрових сил рухаються сумісно. Дійшовши до краю обертового конічного робочого органа 4, насіння за інерцією переходить на перехідну поверхню 5 камери протруювання 1 і, змінюючи напрямок руху та, перемішуючись з препаратом, опускається на додаткову конічну поверхню 11 обертового конічного робочого органа 4. Рухаючись по внутрішній поверхні камери протруювання 1, насіння, через її випускний отвір, потрапляє у змішувальний шнек 18, яким транспортується його до вивантажувальної горловини 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Протруювач насіння сільськогосподарських культур, що включає камеру протруювання насіння, в якій розташований обертовий конічний робочий орган, зв'язаний з механізмом приводу, бункер для насіння, розташований над камерою протруювання насіння та з'єднаний за допомогою насіннєпроводу та дозатора з порожниною обертового конічного робочого органа, змішувальний шнек, розташований під камерою протруювання, а також бак для робочої рідини та насос, ємкість для робочої рідини, з'єднану з баком для робочої рідини, розкидний диск з отворами, що з'єднують порожнину обертового конічного робочого органа з його зовнішньою поверхнею, який відрізняється тим, що обертовий конічний робочий орган в нижній частині обладнаний додатковими концентричними поверхнями. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
