Ручне ґрунтообробне знаряддя

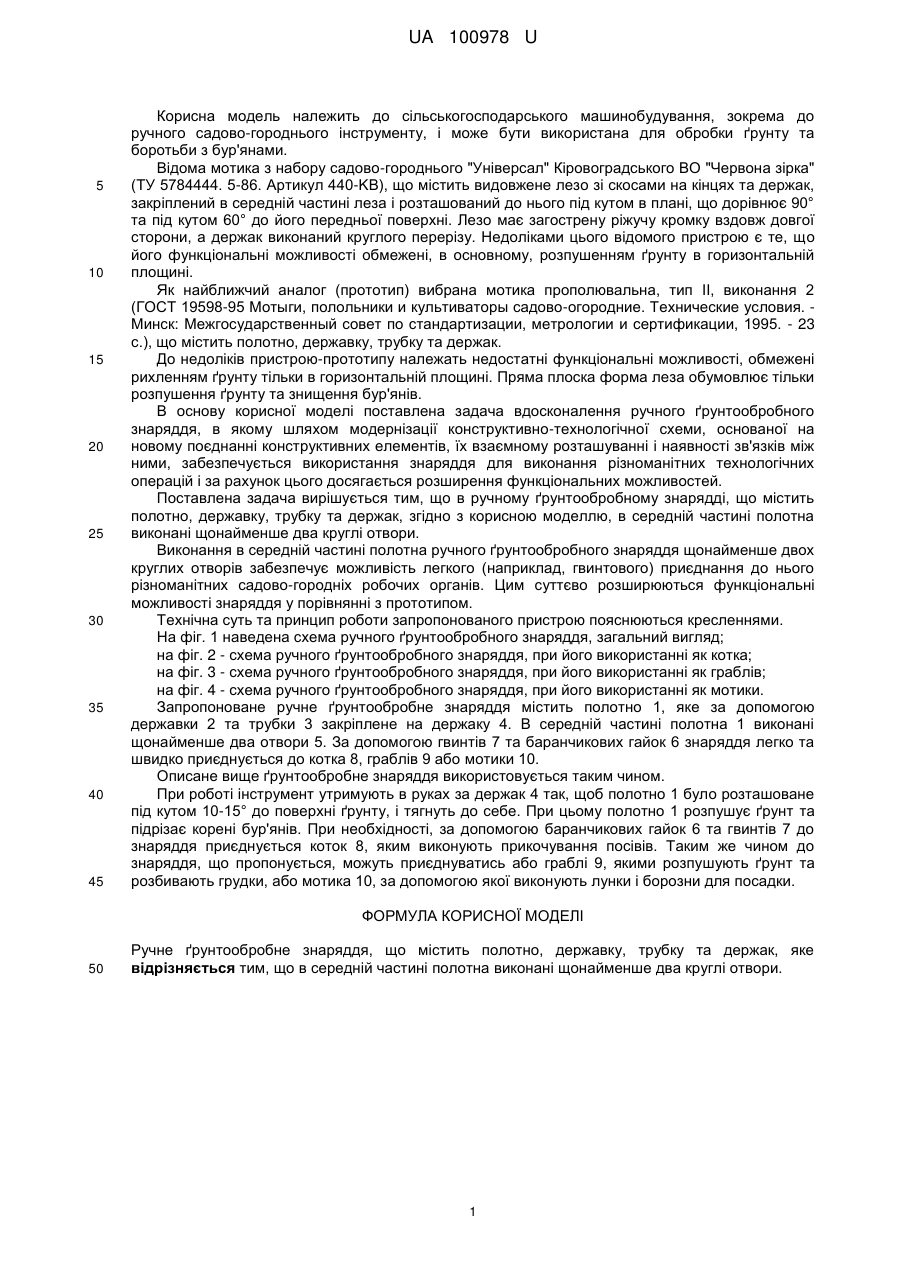

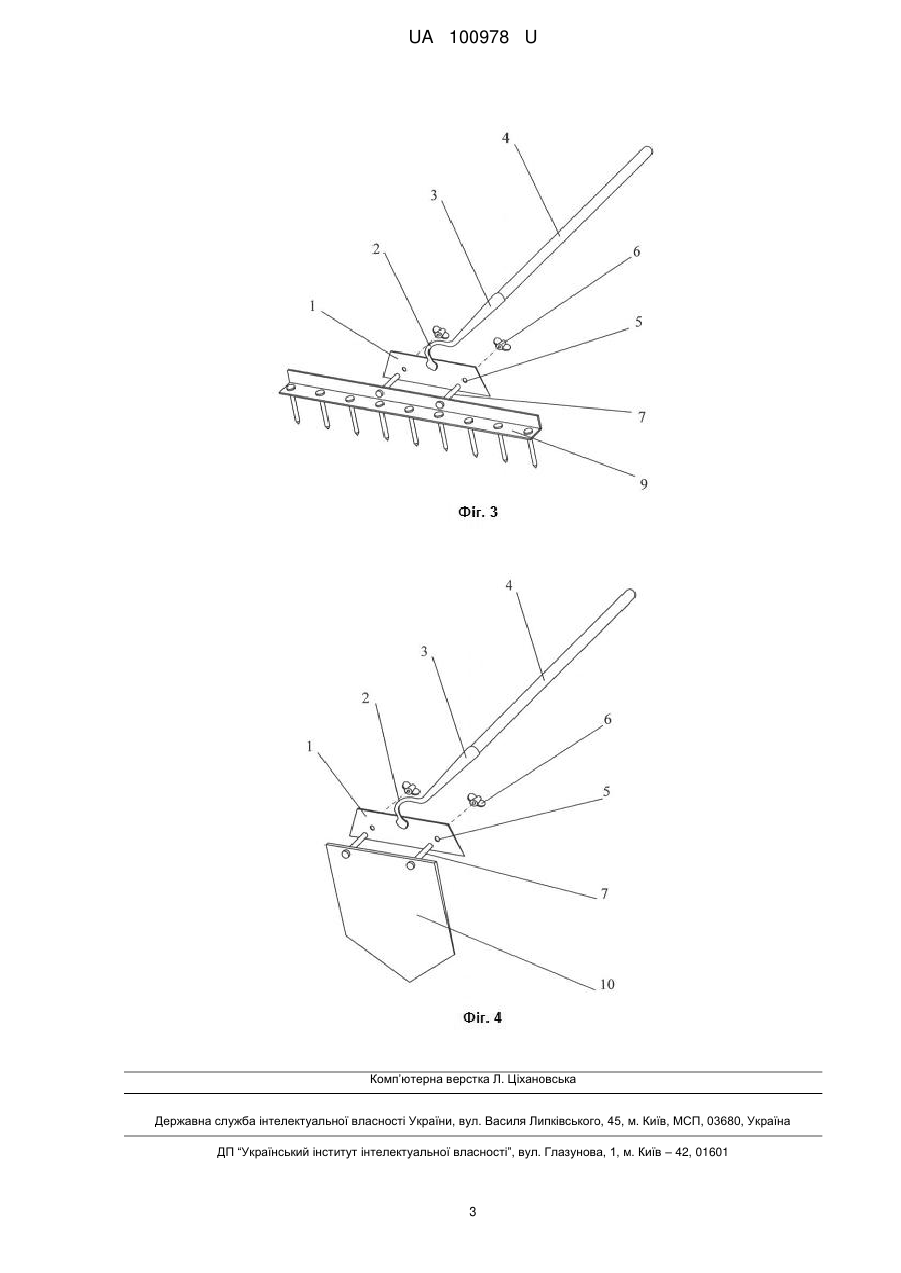

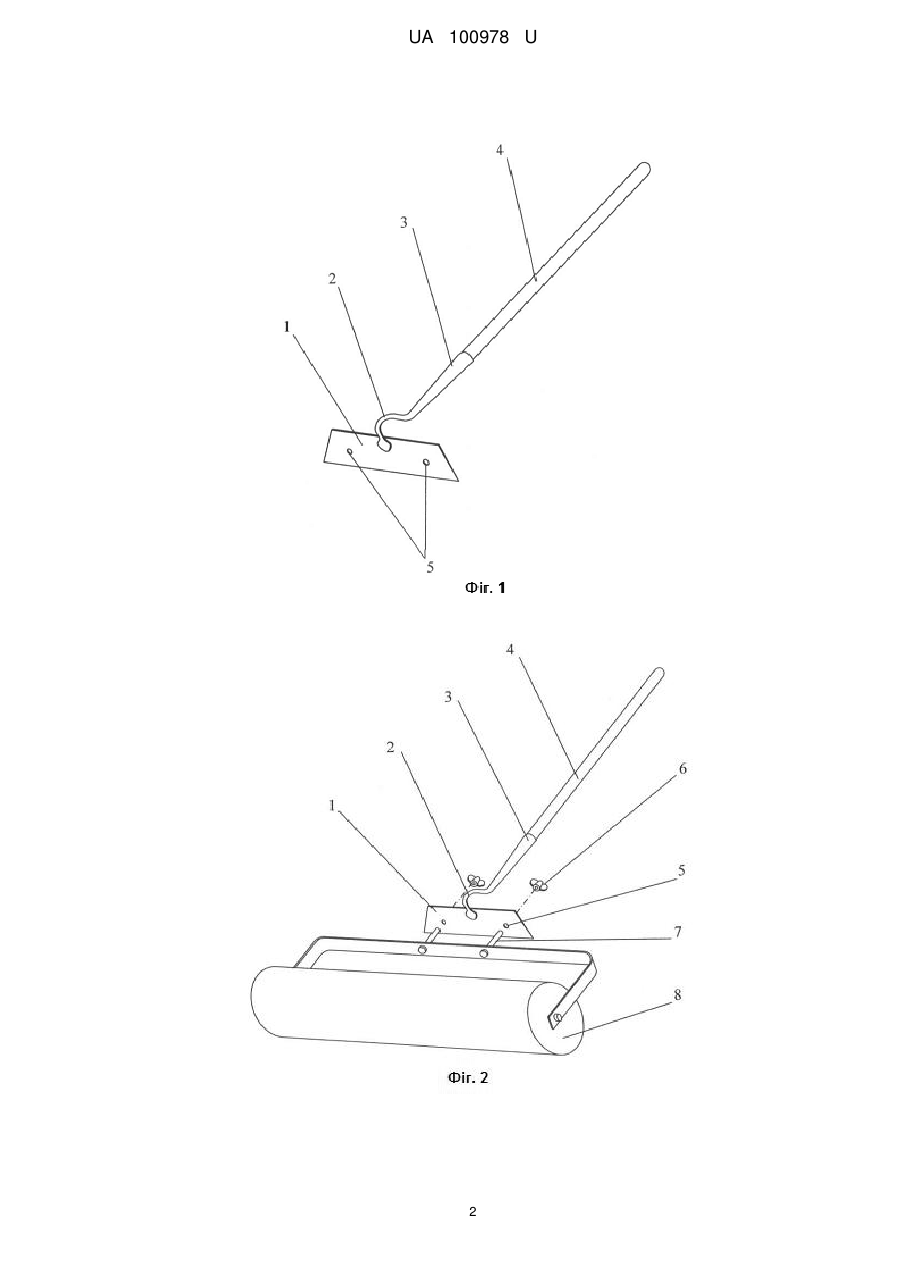

Реферат: UA 100978 U UA 100978 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ручного садово-городнього інструменту, і може бути використана для обробки ґрунту та боротьби з бур'янами. Відома мотика з набору садово-городнього "Універсал" Кіровоградського ВО "Червона зірка" (ТУ 5784444. 5-86. Артикул 440-KB), що містить видовжене лезо зі скосами на кінцях та держак, закріплений в середній частині леза і розташований до нього під кутом в плані, що дорівнює 90° та під кутом 60° до його передньої поверхні. Лезо має загострену ріжучу кромку вздовж довгої сторони, а держак виконаний круглого перерізу. Недоліками цього відомого пристрою є те, що його функціональні можливості обмежені, в основному, розпушенням ґрунту в горизонтальній площині. Як найближчий аналог (прототип) вибрана мотика прополювальна, тип II, виконання 2 (ГОСТ 19598-95 Мотыги, полольники и культиваторы садово-огородние. Технические условия. Минск: Межгосударственный совет по стандартизации, метрологии и сертификации, 1995. - 23 с.), що містить полотно, державку, трубку та держак. До недоліків пристрою-прототипу належать недостатні функціональні можливості, обмежені рихленням ґрунту тільки в горизонтальній площині. Пряма плоска форма леза обумовлює тільки розпушення ґрунту та знищення бур'янів. В основу корисної моделі поставлена задача вдосконалення ручного ґрунтообробного знаряддя, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новому поєднанні конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, забезпечується використання знаряддя для виконання різноманітних технологічних операцій і за рахунок цього досягається розширення функціональних можливостей. Поставлена задача вирішується тим, що в ручному ґрунтообробному знарядді, що містить полотно, державку, трубку та держак, згідно з корисною моделлю, в середній частині полотна виконані щонайменше два круглі отвори. Виконання в середній частині полотна ручного ґрунтообробного знаряддя щонайменше двох круглих отворів забезпечує можливість легкого (наприклад, гвинтового) приєднання до нього різноманітних садово-городніх робочих органів. Цим суттєво розширюються функціональні можливості знаряддя у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленнями. На фіг. 1 наведена схема ручного ґрунтообробного знаряддя, загальний вигляд; на фіг. 2 - схема ручного ґрунтообробного знаряддя, при його використанні як котка; на фіг. 3 - схема ручного ґрунтообробного знаряддя, при його використанні як граблів; на фіг. 4 - схема ручного ґрунтообробного знаряддя, при його використанні як мотики. Запропоноване ручне ґрунтообробне знаряддя містить полотно 1, яке за допомогою державки 2 та трубки 3 закріплене на держаку 4. В середній частині полотна 1 виконані щонайменше два отвори 5. За допомогою гвинтів 7 та баранчикових гайок 6 знаряддя легко та швидко приєднується до котка 8, граблів 9 або мотики 10. Описане вище ґрунтообробне знаряддя використовується таким чином. При роботі інструмент утримують в руках за держак 4 так, щоб полотно 1 було розташоване під кутом 10-15° до поверхні ґрунту, і тягнуть до себе. При цьому полотно 1 розпушує ґрунт та підрізає корені бур'янів. При необхідності, за допомогою баранчикових гайок 6 та гвинтів 7 до знаряддя приєднується коток 8, яким виконують прикочування посівів. Таким же чином до знаряддя, що пропонується, можуть приєднуватись або граблі 9, якими розпушують ґрунт та розбивають грудки, або мотика 10, за допомогою якої виконують лунки і борозни для посадки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ручне ґрунтообробне знаряддя, що містить полотно, державку, трубку та держак, яке відрізняється тим, що в середній частині полотна виконані щонайменше два круглі отвори. 1 UA 100978 U 2 UA 100978 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
