Турбіна новосельського

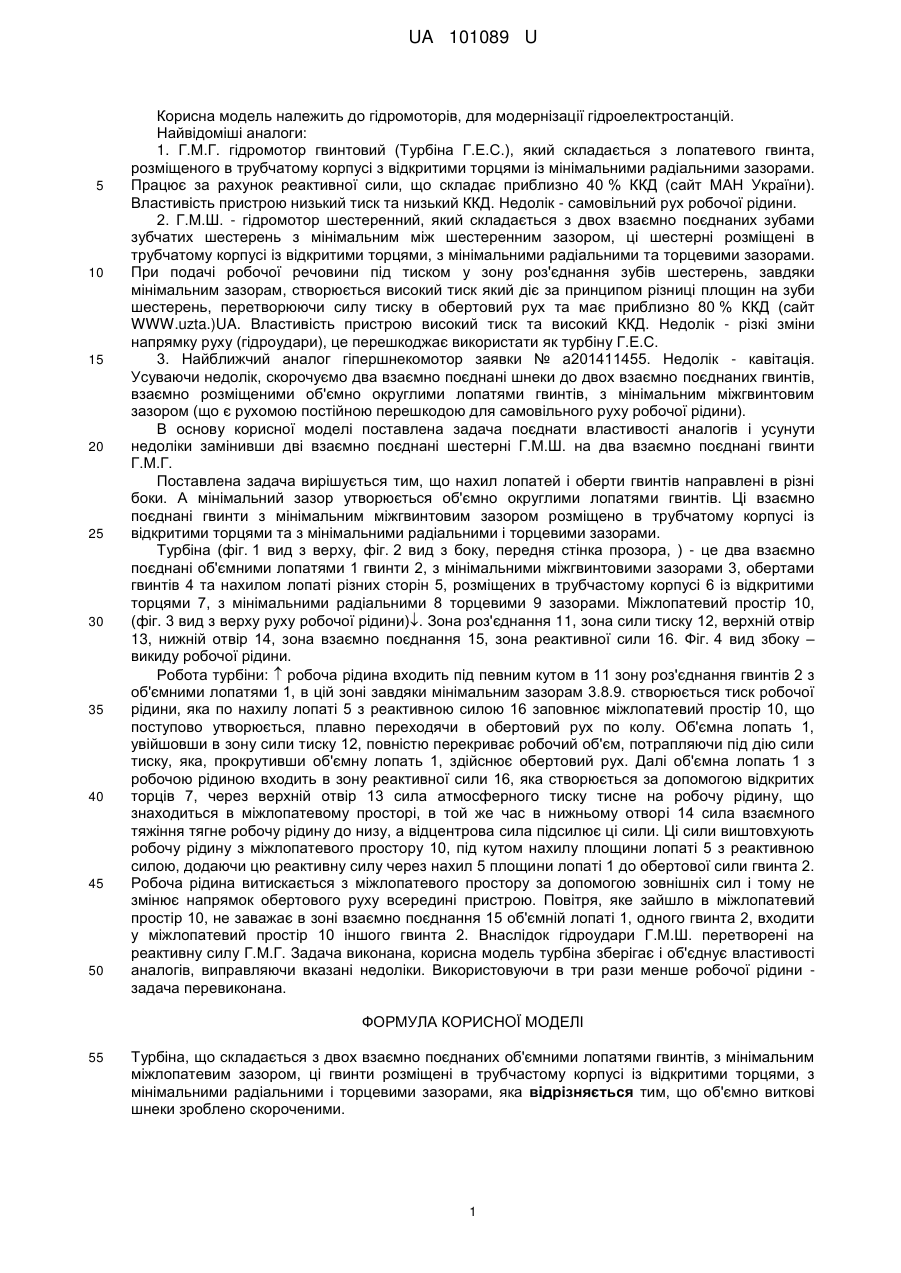

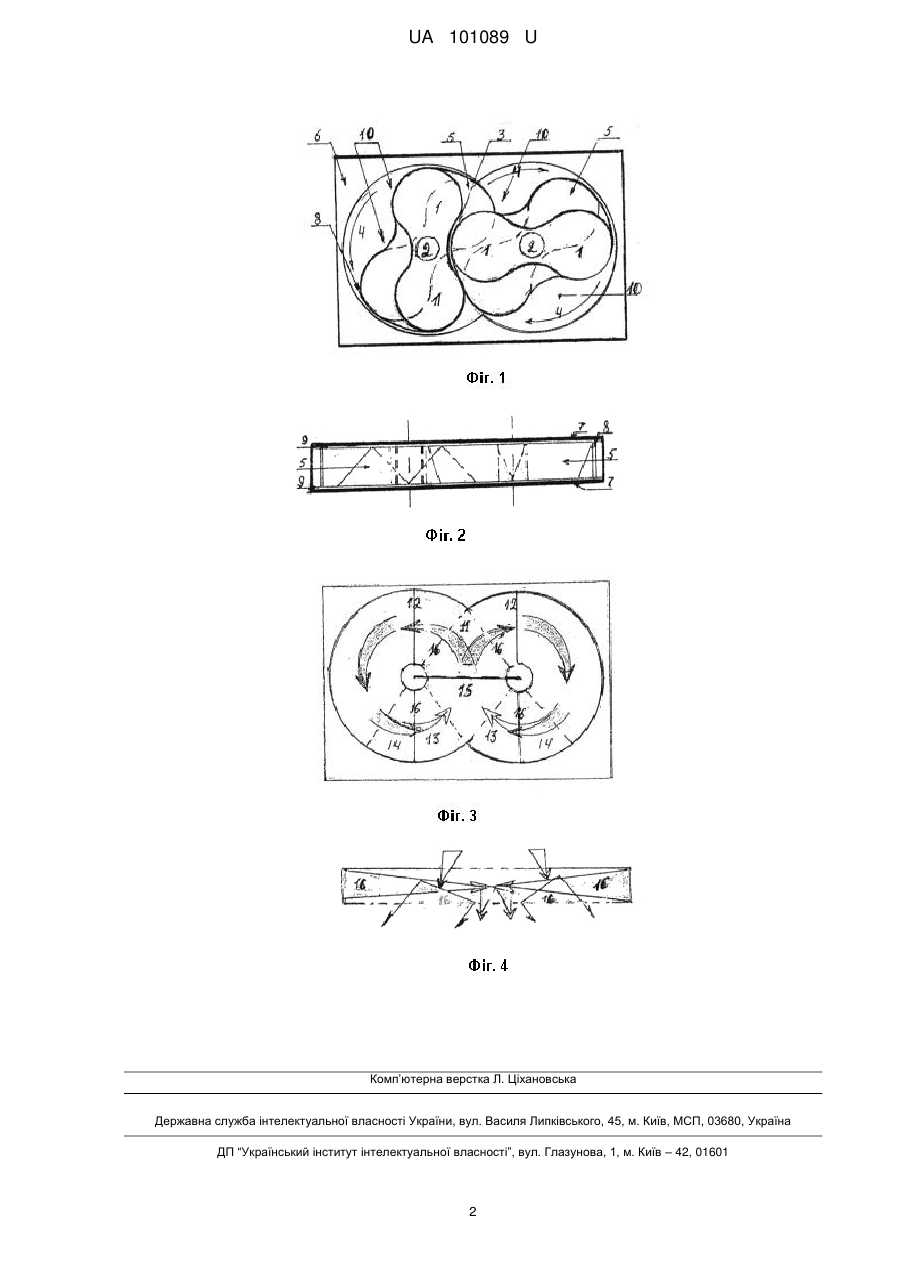

Реферат: Турбіна складається з двох взаємно поєднаних об'ємними лопатями гвинтів, з мінімальним міжлопатевим зазором, ці гвинти розміщені в трубчастому корпусі із відкритими торцями, з мінімальними радіальними і торцевими зазорами. Об'ємно виткові шнеки зроблено скороченими. UA 101089 U (54) ТУРБІНА НОВОСЕЛЬСЬКОГО UA 101089 U UA 101089 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гідромоторів, для модернізації гідроелектростанцій. Найвідоміші аналоги: 1. Г.М.Г. гідромотор гвинтовий (Турбіна Г.Е.С.), який складається з лопатевого гвинта, розміщеного в трубчатому корпусі з відкритими торцями із мінімальними радіальними зазорами. Працює за рахунок реактивної сили, що складає приблизно 40 % ККД (сайт ΜΑΗ України). Властивість пристрою низький тиск та низький ККД. Недолік - самовільний рух робочої рідини. 2. Г.М.Ш. - гідромотор шестеренний, який складається з двох взаємно поєднаних зубами зубчатих шестерень з мінімальним між шестеренним зазором, ці шестерні розміщені в трубчатому корпусі із відкритими торцями, з мінімальними радіальними та торцевими зазорами. При подачі робочої речовини під тиском у зону роз'єднання зубів шестерень, завдяки мінімальним зазорам, створюється високий тиск який діє за принципом різниці площин на зуби шестерень, перетворюючи силу тиску в обертовий рух та має приблизно 80 % ККД (сайт WWW.uzta.)UA. Властивість пристрою високий тиск та високий ККД. Недолік - різкі зміни напрямку руху (гідроудари), це перешкоджає використати як турбіну Г.Е.С. 3. Найближчий аналог гіпершнекомотор заявки № а201411455. Недолік - кавітація. Усуваючи недолік, скорочуємо два взаємно поєднані шнеки до двох взаємно поєднаних гвинтів, взаємно розміщеними об'ємно округлими лопатями гвинтів, з мінімальним міжгвинтовим зазором (що є рухомою постійною перешкодою для самовільного руху робочої рідини). В основу корисної моделі поставлена задача поєднати властивості аналогів і усунути недоліки замінивши дві взаємно поєднані шестерні Г.М.Ш. на два взаємно поєднані гвинти Г.М.Г. Поставлена задача вирішується тим, що нахил лопатей і оберти гвинтів направлені в різні боки. А мінімальний зазор утворюється об'ємно округлими лопатями гвинтів. Ці взаємно поєднані гвинти з мінімальним міжгвинтовим зазором розміщено в трубчатому корпусі із відкритими торцями та з мінімальними радіальними і торцевими зазорами. Турбіна (фіг. 1 вид з верху, фіг. 2 вид з боку, передня стінка прозора, ) - це два взаємно поєднані об'ємними лопатями 1 гвинти 2, з мінімальними міжгвинтовими зазорами 3, обертами гвинтів 4 та нахилом лопаті різних сторін 5, розміщених в трубчастому корпусі 6 із відкритими торцями 7, з мінімальними радіальними 8 торцевими 9 зазорами. Міжлопатевий простір 10, (фіг. 3 вид з верху руху робочої рідини). Зона роз'єднання 11, зона сили тиску 12, верхній отвір 13, нижній отвір 14, зона взаємно поєднання 15, зона реактивної сили 16. Фіг. 4 вид збоку – викиду робочої рідини. Робота турбіни:  робоча рідина входить під певним кутом в 11 зону роз'єднання гвинтів 2 з об'ємними лопатями 1, в цій зоні завдяки мінімальним зазорам 3.8.9. створюється тиск робочої рідини, яка по нахилу лопаті 5 з реактивною силою 16 заповнює міжлопатевий простір 10, що поступово утворюється, плавно переходячи в обертовий рух по колу. Об'ємна лопать 1, увійшовши в зону сили тиску 12, повністю перекриває робочий об'єм, потрапляючи під дію сили тиску, яка, прокрутивши об'ємну лопать 1, здійснює обертовий рух. Далі об'ємна лопать 1 з робочою рідиною входить в зону реактивної сили 16, яка створюється за допомогою відкритих торців 7, через верхній отвір 13 сила атмосферного тиску тисне на робочу рідину, що знаходиться в міжлопатевому просторі, в той же час в нижньому отворі 14 сила взаємного тяжіння тягне робочу рідину до низу, а відцентрова сила підсилює ці сили. Ці сили виштовхують робочу рідину з міжлопатевого простору 10, під кутом нахилу площини лопаті 5 з реактивною силою, додаючи цю реактивну силу через нахил 5 площини лопаті 1 до обертової сили гвинта 2. Робоча рідина витискається з міжлопатевого простору за допомогою зовнішніх сил і тому не змінює напрямок обертового руху всередині пристрою. Повітря, яке зайшло в міжлопатевий простір 10, не заважає в зоні взаємно поєднання 15 об'ємній лопаті 1, одного гвинта 2, входити у міжлопатевий простір 10 іншого гвинта 2. Внаслідок гідроудари Г.М.Ш. перетворені на реактивну силу Г.М.Г. Задача виконана, корисна модель турбіна зберігає і об'єднує властивості аналогів, виправляючи вказані недоліки. Використовуючи в три рази менше робочої рідини задача перевиконана. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Турбіна, що складається з двох взаємно поєднаних об'ємними лопатями гвинтів, з мінімальним міжлопатевим зазором, ці гвинти розміщені в трубчастому корпусі із відкритими торцями, з мінімальними радіальними і торцевими зазорами, яка відрізняється тим, що об'ємно виткові шнеки зроблено скороченими. 1 UA 101089 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
