Вихрова турбіна

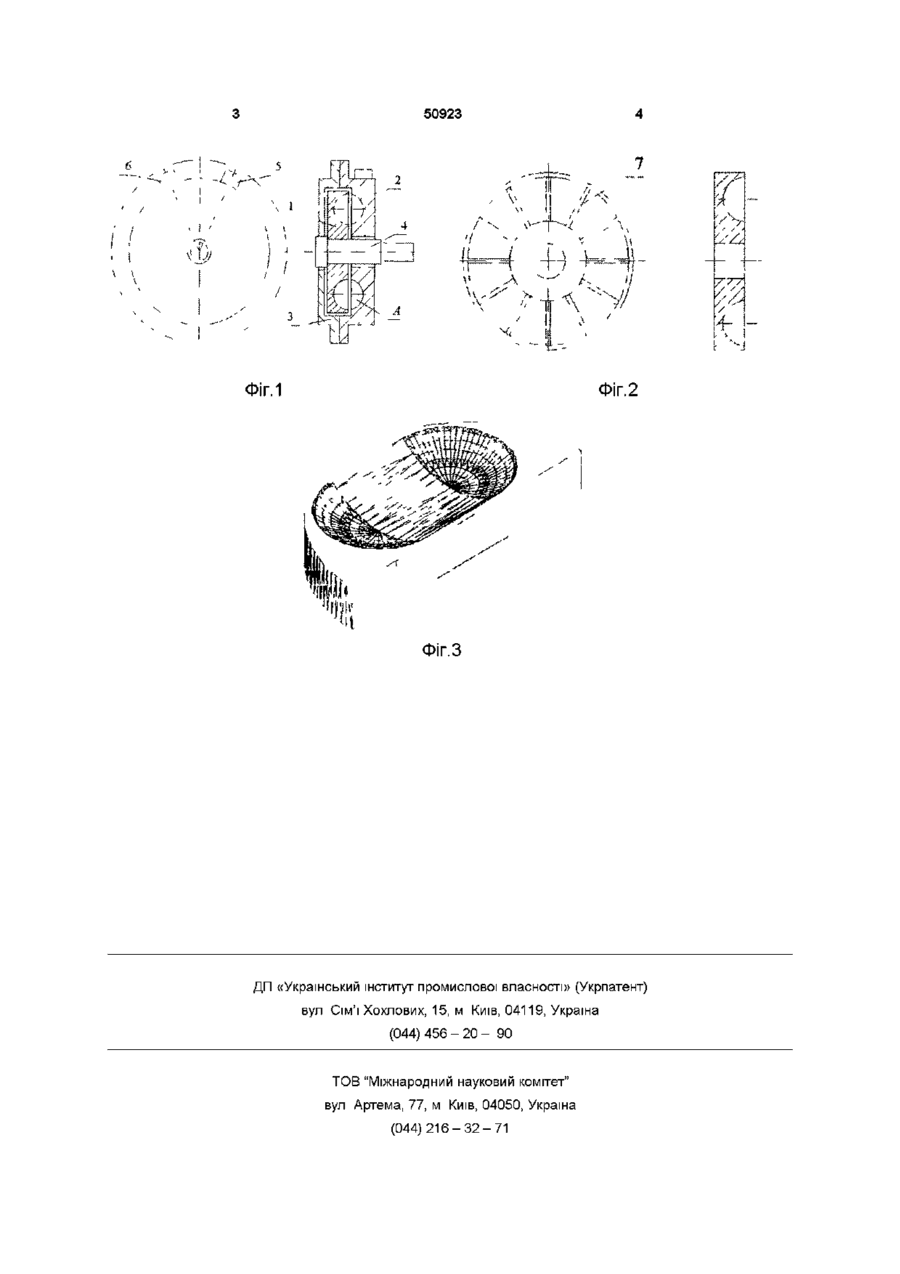

Вихрова турбіна, що містить вхідний і вихідний патрубки, робоче колесо з лопатками, закріплене на валу і розташоване в корпусі із кришкою, яка відрізняється тим, що на робочих поверхнях лопаток виконаний профіль, який являє собою увігнуту поверхню, утворену поверхнями циліндра і двох сфер Винахід відноситься до вихрових машин, а саме до вихрових турбін, і може бути використай у двигунобудівництві Відома вихрова турбіна, що містить вхідний і вихідний патрубки, робоче колесо з лопатками, закріплене на валу і розташоване в корпусі із кришкою, яка маг лопатки серпоподібної форми (Байбаков О В Вихревые гидравлические машины -М Машиностроение, 1981 с 90) Недоліком відомої конструкції с зменшення передачі енергії в процесі удару струменя рідини об лопатку робочого колеса вихрової турбіни внаслідок зміни кута входу рідини в міжлопаточний простір робочого колеса при ЗМІНІ величини навантаження на вихідному валу турбіни, що знижує ефективність роботи вихрової турбіни Технічним завданням винаходу с підвищення ефективності роботи вихрової турбіни за рахунок конструктивної особливості профілю лопатки, що приводить до підвищення використання енергії закручених струменів Поставлене завдання досягається тим, що у вихровій турбіні, що містить вхідний і вихідний на грубки, робоче колесо з лопатками, закріплене на чалу і розташоване в корпусі із кришкою, згідно з винаходом, на робочих поверхнях лопаток виконай профіль, який представляє собою увігнуту поверхню, утворену поверхнями циліндра і двох сфер, що дозволяє більш повно використавши енергію закручених струменів, за рахунок збільшення їхньої сили взаємодії з лопатками робочого колеса вихревої турбіни На фіг 1 зображена вихрова турбіна, на фіг 2 робоче колесо вихрової турбіни, на фіг 3 - лопатка, із запропонованим профілем Вихрова турбіна містить робоче колесо 1, корпус 2, кришку 3, вал 4, вхідний 5 і вихідним 6 патрубки Робоче колесо містить лопатки 7, на робочих поверхнях яких виконаний запропонований профіль Вихрова турбіна працює таким чином Робоча рідина через вхідний патрубок 5 попадає в кільцеву камеру 4, виконану в корпусі 2 За рахунок різниці окружних швидкостей потоку, що рухається по кільцевій камері, і робочого колеса 1, а також за рахунок взаємодії потоку з лопатками 7, робочої рідини складний спіралеподібний рух, що являє собою рух закручених струменів, які роблять силовий вплив на лопатки робочого колеса вихрової турбіни При цьому на лопатках виникають зусилля, що створюють момент на робочому колесі вихрової турбіни, який складається з двох складових активного (удар струменів) і реактивного (дія сил Кориоліса) Запропонована вихрова турбіна дозволяє збільшити значення моменту на вихідному валу турбіни за рахунок конструктивної особливості профілю лопатки, що приводить до збільшення активної (ударної) складової моменту По закінченню роботи робоча рідина залишає кільцеву камеру А, виконану в корпусі 2 і через вихідний патрубок 6 покидає турбіну Виконання лопаток робочого колеса з запропонованим вище профілем дозволяє підвищити ефективність роботи вихрової турбіни со сч о> о ю 50923 , V -Л ФІГ.1 Фіг.2 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
