Навісна коноплежатка

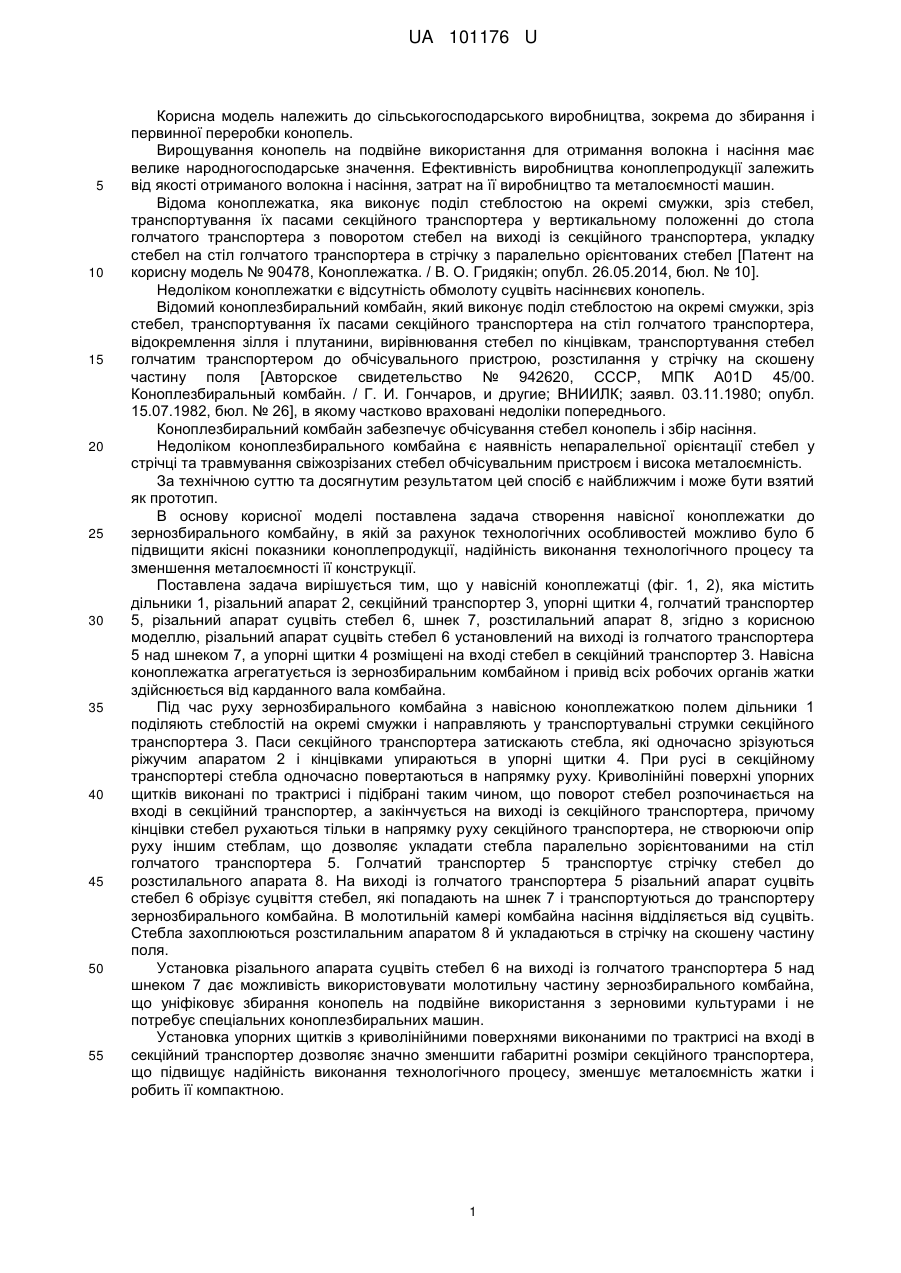

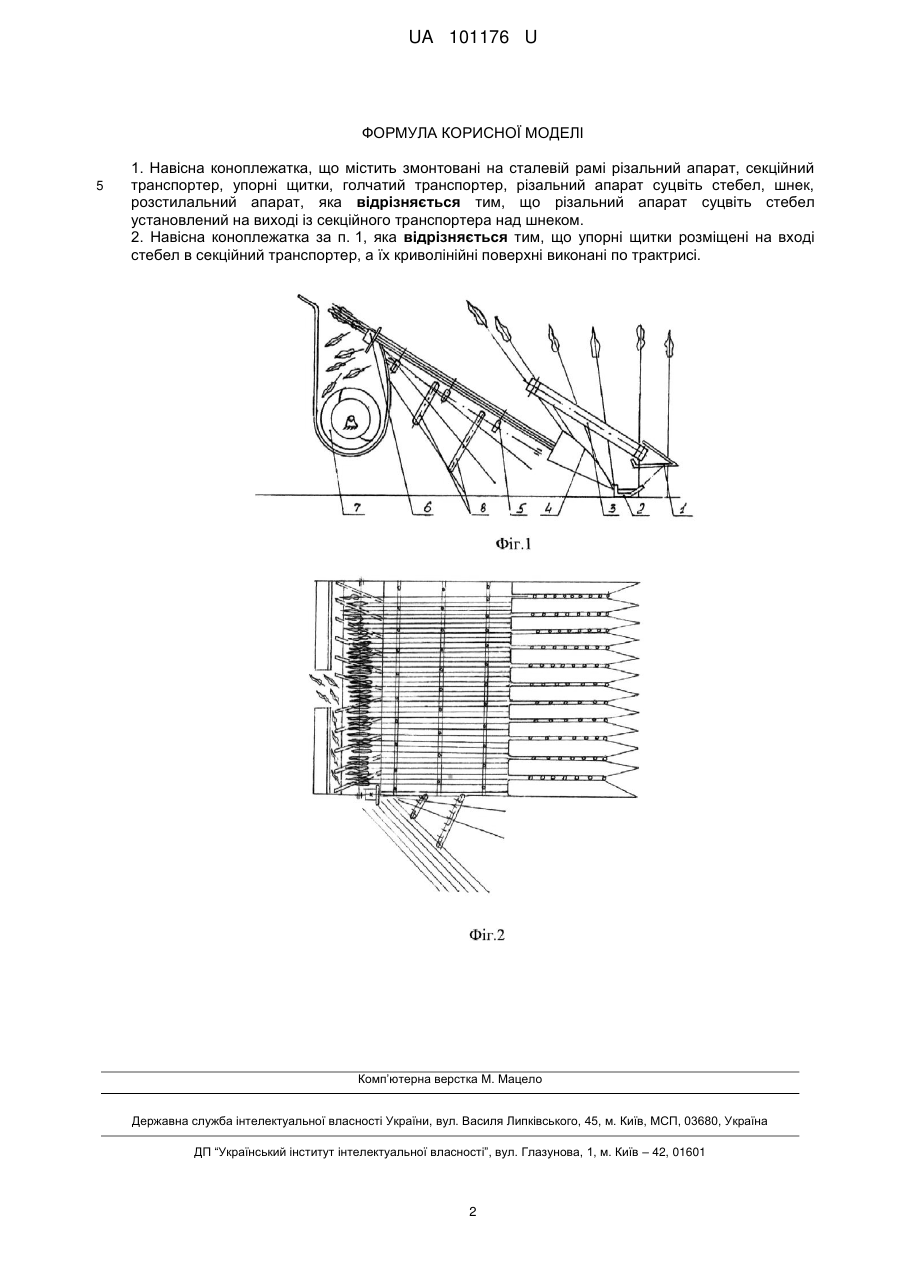

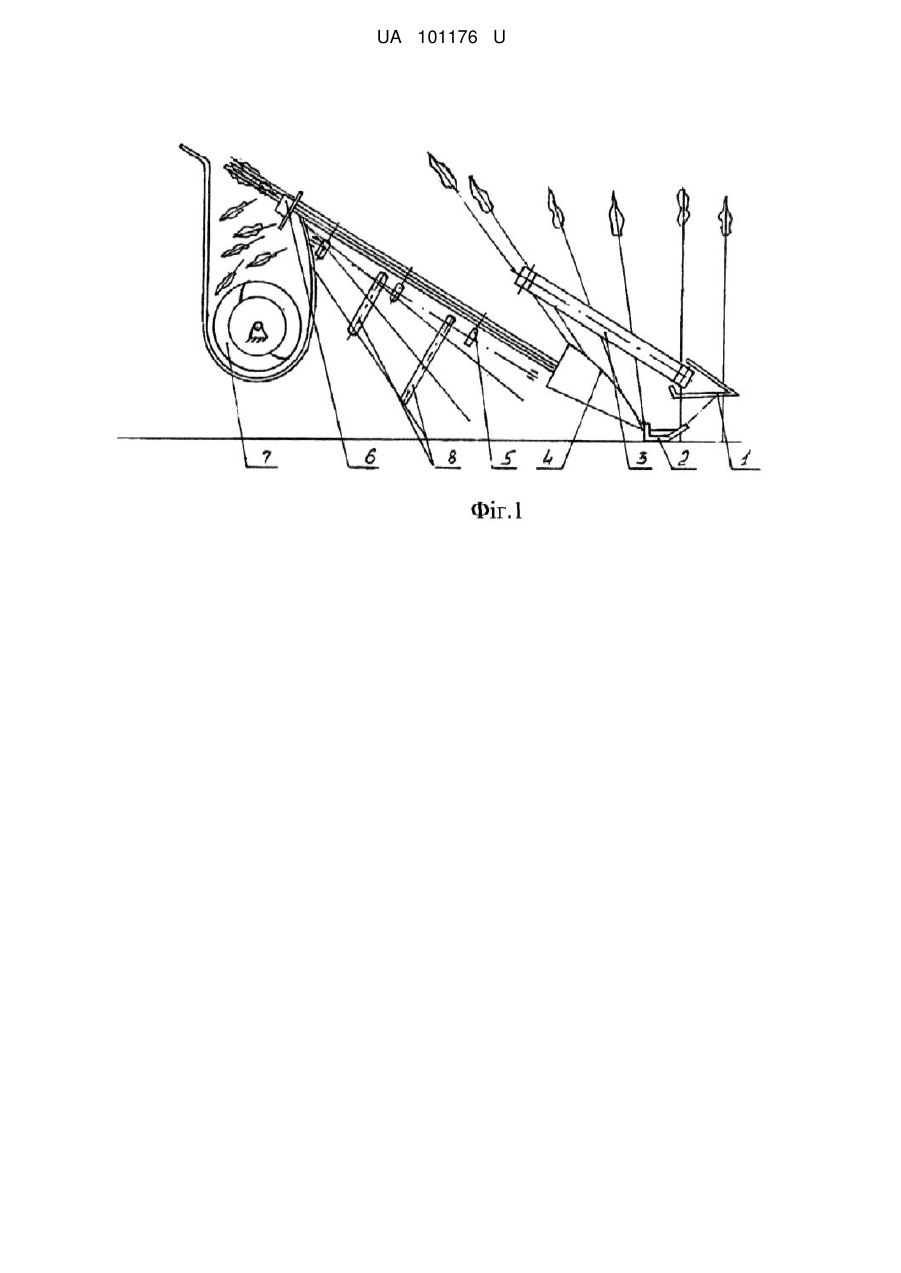

Реферат: UA 101176 U UA 101176 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського виробництва, зокрема до збирання і первинної переробки конопель. Вирощування конопель на подвійне використання для отримання волокна і насіння має велике народногосподарське значення. Ефективність виробництва коноплепродукції залежить від якості отриманого волокна і насіння, затрат на її виробництво та металоємності машин. Відома коноплежатка, яка виконує поділ стеблостою на окремі смужки, зріз стебел, транспортування їх пасами секційного транспортера у вертикальному положенні до стола голчатого транспортера з поворотом стебел на виході із секційного транспортера, укладку стебел на стіл голчатого транспортера в стрічку з паралельно орієнтованих стебел [Патент на корисну модель № 90478, Коноплежатка. / В. О. Гридякін; опубл. 26.05.2014, бюл. № 10]. Недоліком коноплежатки є відсутність обмолоту суцвіть насіннєвих конопель. Відомий коноплезбиральний комбайн, який виконує поділ стеблостою на окремі смужки, зріз стебел, транспортування їх пасами секційного транспортера на стіл голчатого транспортера, відокремлення зілля і плутанини, вирівнювання стебел по кінцівкам, транспортування стебел голчатим транспортером до обчісувального пристрою, розстилання у стрічку на скошену частину поля [Авторское свидетельство № 942620, СССР, МПК А01D 45/00. Коноплезбиральный комбайн. / Г. И. Гончаров, и другие; ВНИИЛК; заявл. 03.11.1980; опубл. 15.07.1982, бюл. № 26], в якому частково враховані недоліки попереднього. Коноплезбиральний комбайн забезпечує обчісування стебел конопель і збір насіння. Недоліком коноплезбирального комбайна є наявність непаралельної орієнтації стебел у стрічці та травмування свіжозрізаних стебел обчісувальним пристроєм і висока металоємність. За технічною суттю та досягнутим результатом цей спосіб є найближчим і може бути взятий як прототип. В основу корисної моделі поставлена задача створення навісної коноплежатки до зернозбирального комбайну, в якій за рахунок технологічних особливостей можливо було б підвищити якісні показники коноплепродукції, надійність виконання технологічного процесу та зменшення металоємності її конструкції. Поставлена задача вирішується тим, що у навісній коноплежатці (фіг. 1, 2), яка містить дільники 1, різальний апарат 2, секційний транспортер 3, упорні щитки 4, голчатий транспортер 5, різальний апарат суцвіть стебел 6, шнек 7, розстилальний апарат 8, згідно з корисною моделлю, різальний апарат суцвіть стебел 6 установлений на виході із голчатого транспортера 5 над шнеком 7, а упорні щитки 4 розміщені на вході стебел в секційний транспортер 3. Навісна коноплежатка агрегатується із зернозбиральним комбайном і привід всіх робочих органів жатки здійснюється від карданного вала комбайна. Під час руху зернозбирального комбайна з навісною коноплежаткою полем дільники 1 поділяють стеблостій на окремі смужки і направляють у транспортувальні струмки секційного транспортера 3. Паси секційного транспортера затискають стебла, які одночасно зрізуються ріжучим апаратом 2 і кінцівками упираються в упорні щитки 4. При русі в секційному транспортері стебла одночасно повертаються в напрямку руху. Криволінійні поверхні упорних щитків виконані по трактрисі і підібрані таким чином, що поворот стебел розпочинається на вході в секційний транспортер, а закінчується на виході із секційного транспортера, причому кінцівки стебел рухаються тільки в напрямку руху секційного транспортера, не створюючи опір руху іншим стеблам, що дозволяє укладати стебла паралельно зорієнтованими на стіл голчатого транспортера 5. Голчатий транспортер 5 транспортує стрічку стебел до розстилального апарата 8. На виході із голчатого транспортера 5 різальний апарат суцвіть стебел 6 обрізує суцвіття стебел, які попадають на шнек 7 і транспортуються до транспортеру зернозбирального комбайна. В молотильній камері комбайна насіння відділяється від суцвіть. Стебла захоплюються розстилальним апаратом 8 й укладаються в стрічку на скошену частину поля. Установка різального апарата суцвіть стебел 6 на виході із голчатого транспортера 5 над шнеком 7 дає можливість використовувати молотильну частину зернозбирального комбайна, що уніфіковує збирання конопель на подвійне використання з зерновими культурами і не потребує спеціальних коноплезбиральних машин. Установка упорних щитків з криволінійними поверхнями виконаними по трактрисі на вході в секційний транспортер дозволяє значно зменшити габаритні розміри секційного транспортера, що підвищує надійність виконання технологічного процесу, зменшує металоємність жатки і робить її компактною. 1 UA 101176 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Навісна коноплежатка, що містить змонтовані на сталевій рамі різальний апарат, секційний транспортер, упорні щитки, голчатий транспортер, різальний апарат суцвіть стебел, шнек, розстилальний апарат, яка відрізняється тим, що різальний апарат суцвіть стебел установлений на виході із секційного транспортера над шнеком. 2. Навісна коноплежатка за п. 1, яка відрізняється тим, що упорні щитки розміщені на вході стебел в секційний транспортер, а їх криволінійні поверхні виконані по трактрисі. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
