Льонопідбирач-молотарка
Номер патенту: 54714
Опубліковано: 25.11.2010
Автори: Дідух Володимир Федорович, Сай Володимир Анатолійович, Кузьміна Тетяна Олегівна, Макаєв Володимир Іванович
Формула / Реферат
Льонопідбирач-молотарка, що містить підбираючий пристрій, затискний транспортер, обертаючий пристрій, терковий апарат, грохот, вентилятор, елеватор, бункер, який відрізняється тим, що у льонопідбирачі-молотарці встановлено ріжучий пристрій, який містить стіл, затискний транспортер і дисковий ніж, і розподілюючий пристрій, причому стіл і рівчак затискного транспортера ріжучого пристрою встановлені в одній площині з рівчаком затискного транспортера льонопідбирача-молотарки.
Текст

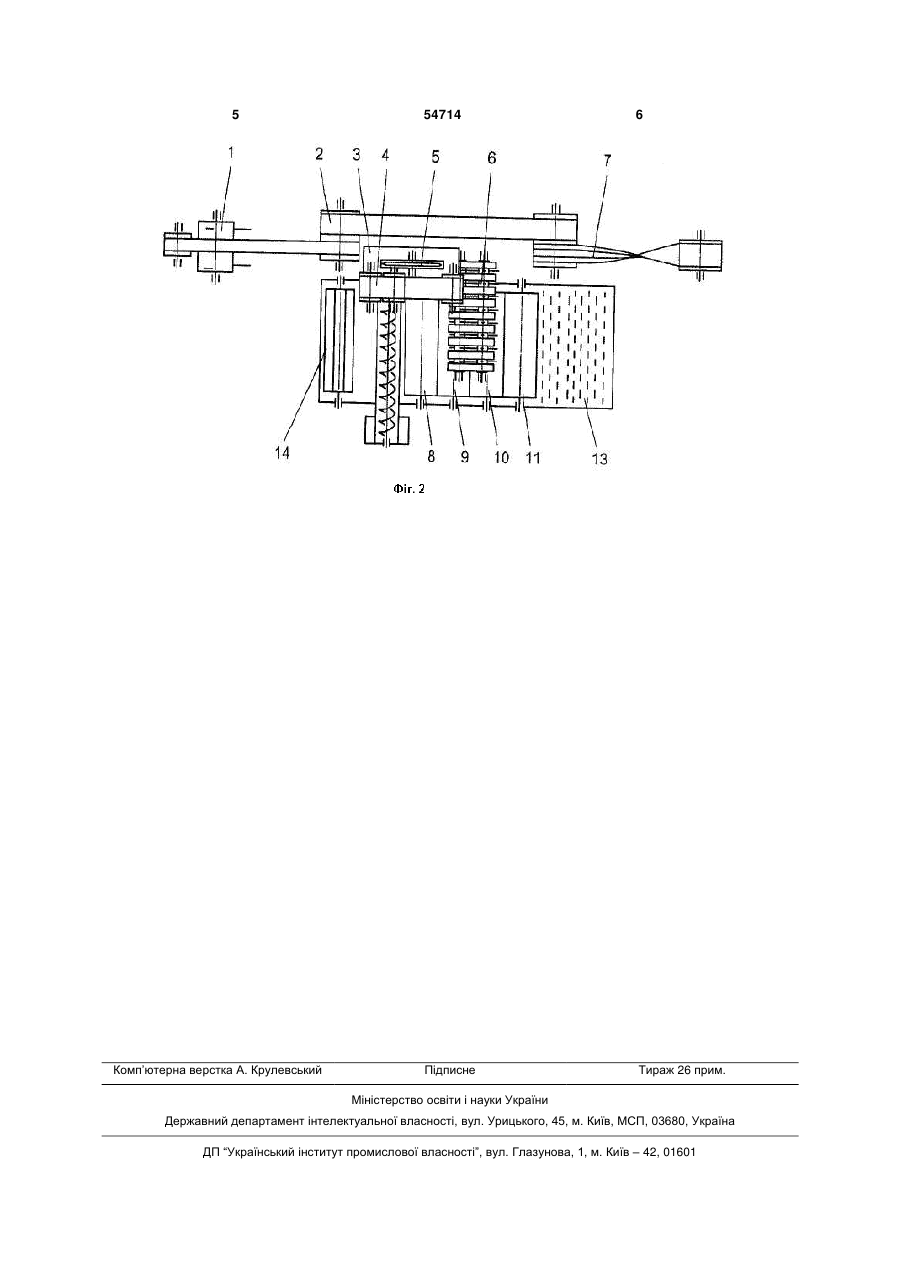

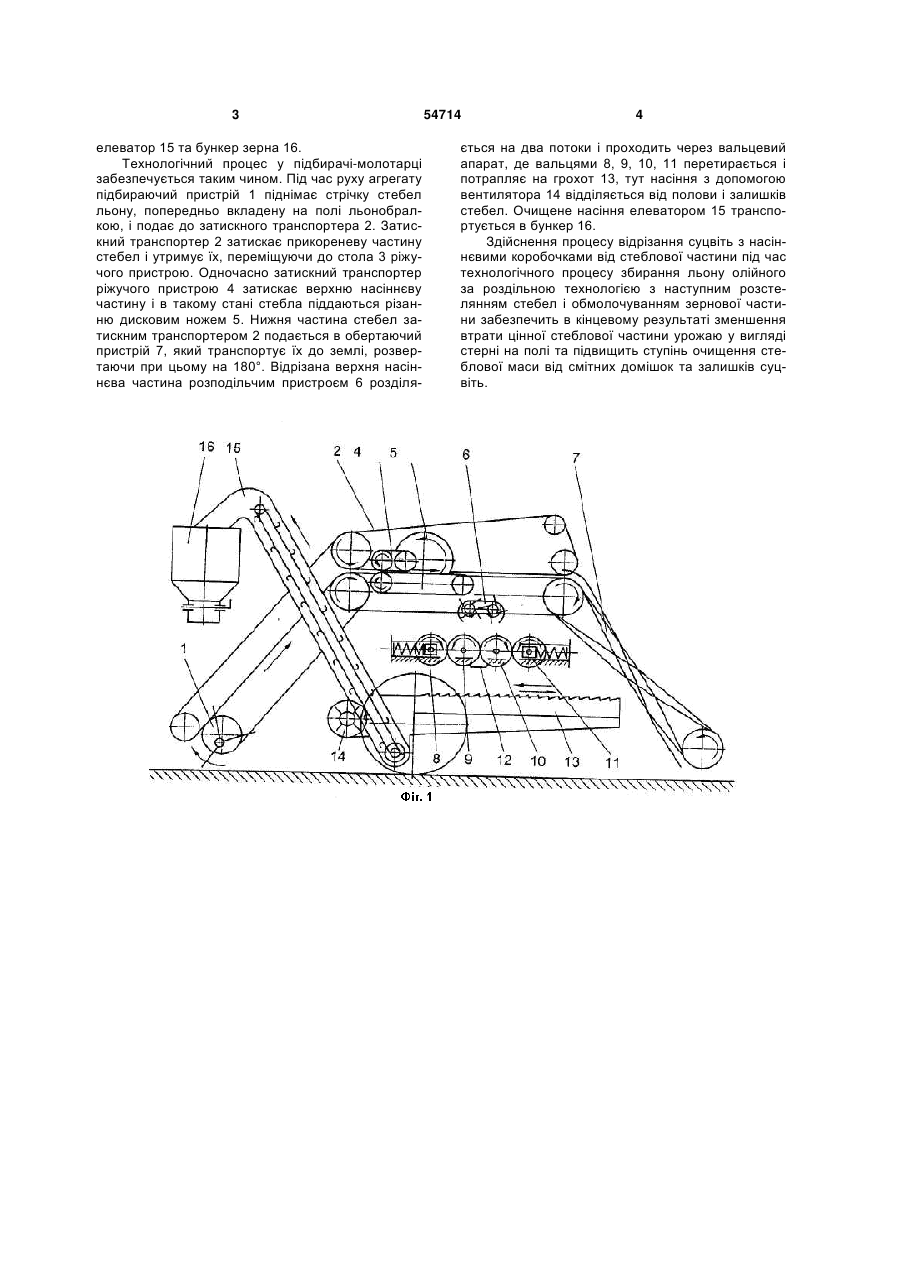

Льонопідбирач-молотарка, що містить підби 3 елеватор 15 та бункер зерна 16. Технологічний процес у підбирачі-молотарці забезпечується таким чином. Під час руху агрегату підбираючий пристрій 1 піднімає стрічку стебел льону, попередньо вкладену на полі льонобралкою, і подає до затискного транспортера 2. Затискний транспортер 2 затискає прикореневу частину стебел і утримує їх, переміщуючи до стола 3 ріжучого пристрою. Одночасно затискний транспортер ріжучого пристрою 4 затискає верхню насіннєву частину і в такому стані стебла піддаються різанню дисковим ножем 5. Нижня частина стебел затискним транспортером 2 подається в обертаючий пристрій 7, який транспортує їх до землі, розвертаючи при цьому на 180°. Відрізана верхня насіннєва частина розподільчим пристроєм 6 розділя 54714 4 ється на два потоки і проходить через вальцевий апарат, де вальцями 8, 9, 10, 11 перетирається і потрапляє на грохот 13, тут насіння з допомогою вентилятора 14 відділяється від полови і залишків стебел. Очищене насіння елеватором 15 транспортується в бункер 16. Здійснення процесу відрізання суцвіть з насіннєвими коробочками від стеблової частини під час технологічного процесу збирання льону олійного за роздільною технологією з наступним розстелянням стебел і обмолочуванням зернової частини забезпечить в кінцевому результаті зменшення втрати цінної стеблової частини урожаю у вигляді стерні на полі та підвищить ступінь очищення стеблової маси від смітних домішок та залишків суцвіть. 5 Комп’ютерна верстка А. Крулевський 54714 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlax threshing pickup unit
Автори англійськоюSai Volodymyr Anatoliiovych, Kuzmina Tetiana Olehivna, Makaiev Volodymyr Ivanovych, Didukh Volodymyr Fedorovych
Назва патенту російськоюЛьноподборщик-молотилка
Автори російськоюСай Владимир Анатольевич, Кузьмина Татьяна Олеговна, Макаев Владимир Иванович, Дидух Владимир Федорович
МПК / Мітки
МПК: A01D 45/06
Мітки: льонопідбирач-молотарка
