Номер патенту: 92488

Опубліковано: 26.08.2014

Автор: Гридякін Віктор Олександрович

Завантажити PDF файл.

Формула / Реферат

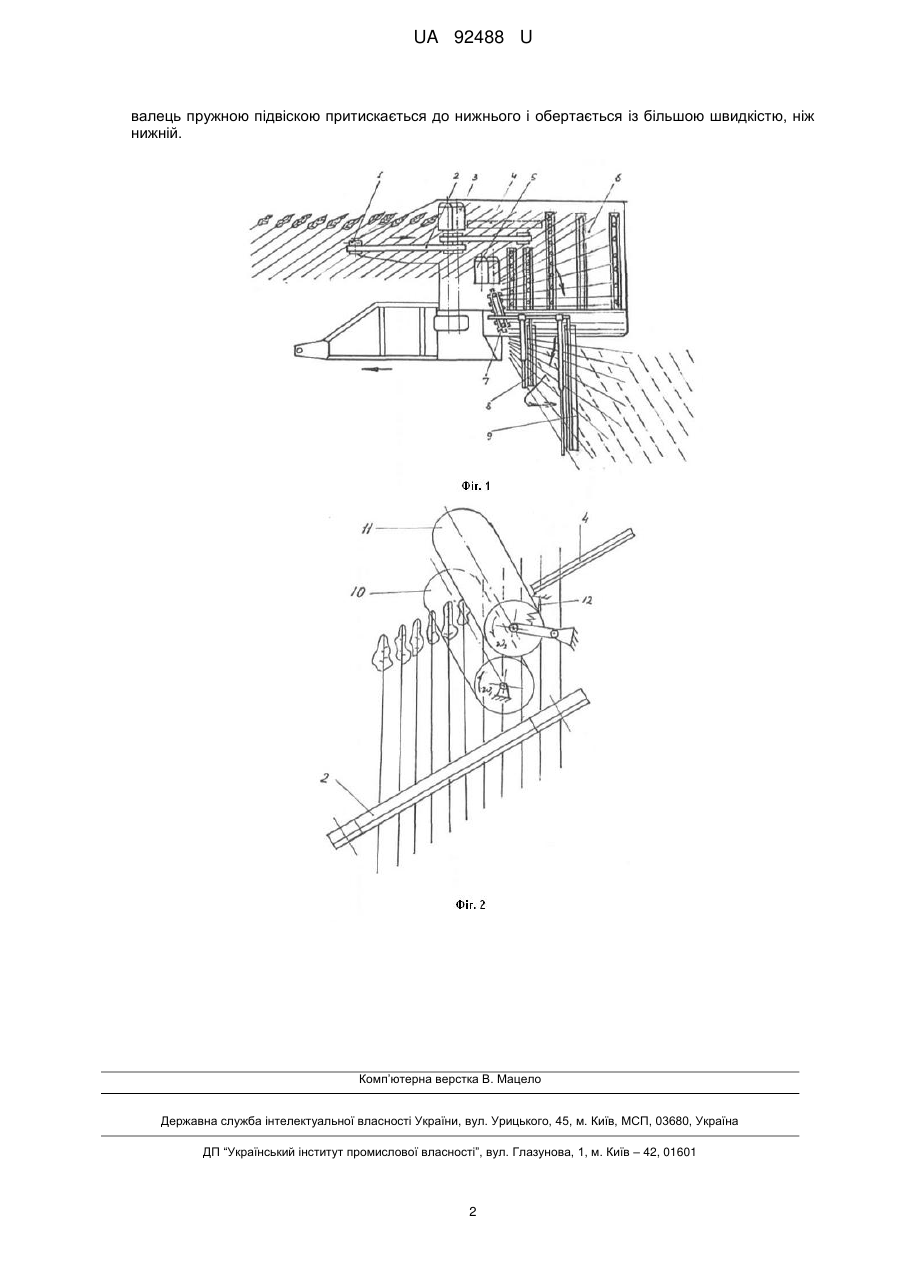

Підбирач-перевертувач стрічок стебел конопель, що включає змонтовані на рамі підбираючий барабан, обчісувальний пристрій, перевертальний і розстилальний пристрої, який відрізняється тим, що обчісувальний пристрій виконаний у вигляді двох вальців, розміщених у поперечній площині зони транспортування вершин стебел один над одним, причому верхній валець пружною підвіскою притискається до нижнього і обертається із більшою швидкістю, ніж нижній.

Текст

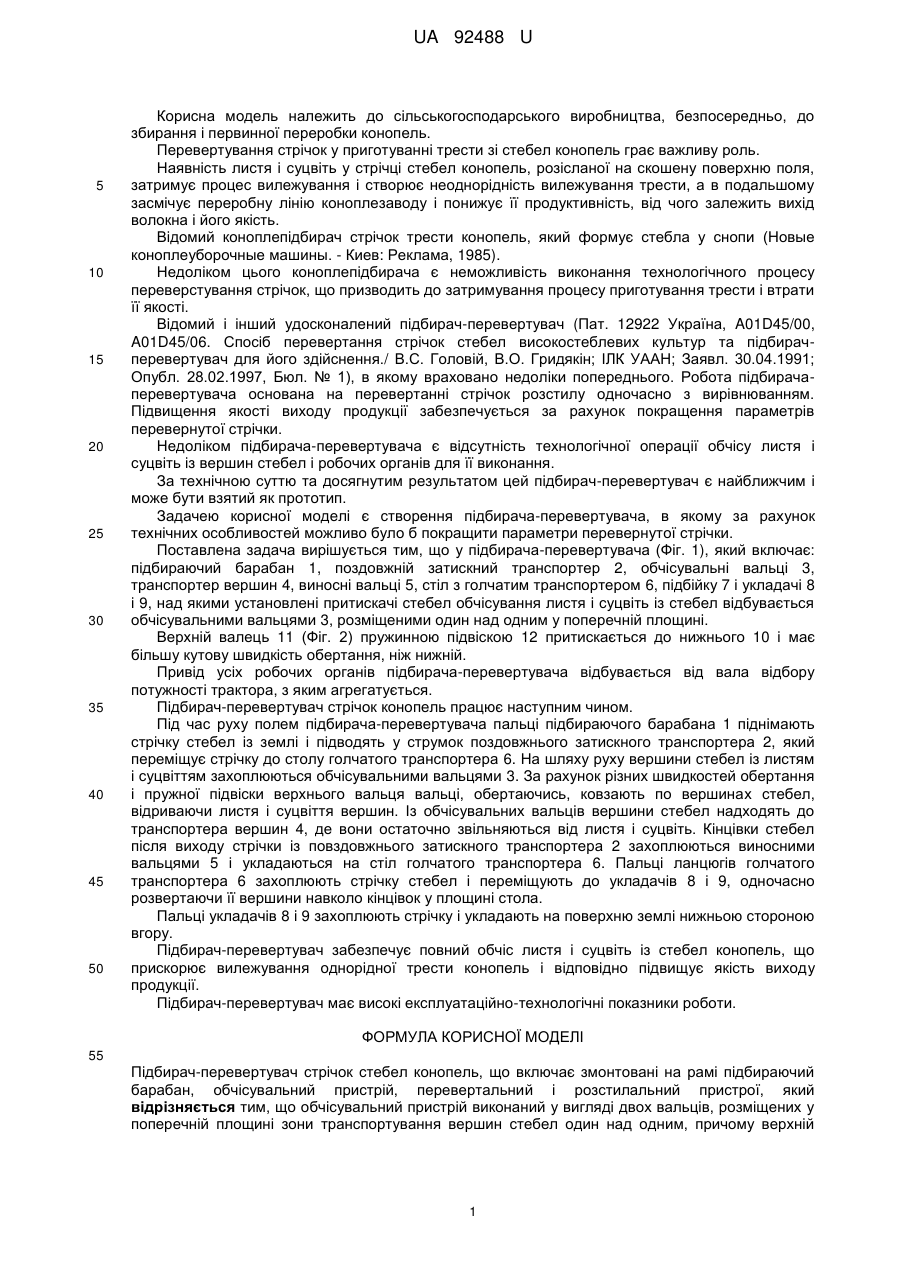

Реферат: UA 92488 U UA 92488 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського виробництва, безпосередньо, до збирання і первинної переробки конопель. Перевертування стрічок у приготуванні трести зі стебел конопель грає важливу роль. Наявність листя і суцвіть у стрічці стебел конопель, розісланої на скошену поверхню поля, затримує процес вилежування і створює неоднорідність вилежування трести, а в подальшому засмічує переробну лінію коноплезаводу і понижує її продуктивність, від чого залежить вихід волокна і його якість. Відомий коноплепідбирач стрічок трести конопель, який формує стебла у снопи (Новые коноплеуборочные машины. - Киев: Реклама, 1985). Недоліком цього коноплепідбирача є неможливість виконання технологічного процесу переверстування стрічок, що призводить до затримування процесу приготування трести і втрати її якості. Відомий і інший удосконалений підбирач-перевертувач (Пат. 12922 Україна, A01D45/00, A01D45/06. Спосіб перевертання стрічок стебел високостеблевих культур та підбирачперевертувач для його здійснення./ В.С. Головій, В.О. Гридякін; ІЛК УААН; Заявл. 30.04.1991; Опубл. 28.02.1997, Бюл. № 1), в якому враховано недоліки попереднього. Робота підбирачаперевертувача основана на перевертанні стрічок розстилу одночасно з вирівнюванням. Підвищення якості виходу продукції забезпечується за рахунок покращення параметрів перевернутої стрічки. Недоліком підбирача-перевертувача є відсутність технологічної операції обчісу листя і суцвіть із вершин стебел і робочих органів для її виконання. За технічною суттю та досягнутим результатом цей підбирач-перевертувач є найближчим і може бути взятий як прототип. Задачею корисної моделі є створення підбирача-перевертувача, в якому за рахунок технічних особливостей можливо було б покращити параметри перевернутої стрічки. Поставлена задача вирішується тим, що у підбирача-перевертувача (Фіг. 1), який включає: підбираючий барабан 1, поздовжній затискний транспортер 2, обчісувальні вальці 3, транспортер вершин 4, виносні вальці 5, стіл з голчатим транспортером 6, підбійку 7 і укладачі 8 і 9, над якими установлені притискачі стебел обчісування листя і суцвіть із стебел відбувається обчісувальними вальцями 3, розміщеними один над одним у поперечній площині. Верхній валець 11 (Фіг. 2) пружинною підвіскою 12 притискається до нижнього 10 і має більшу кутову швидкість обертання, ніж нижній. Привід усіх робочих органів підбирача-перевертувача відбувається від вала відбору потужності трактора, з яким агрегатується. Підбирач-перевертувач стрічок конопель працює наступним чином. Під час руху полем підбирача-перевертувача пальці підбираючого барабана 1 піднімають стрічку стебел із землі і підводять у струмок поздовжнього затискного транспортера 2, який переміщує стрічку до столу голчатого транспортера 6. На шляху руху вершини стебел із листям і суцвіттям захоплюються обчісувальними вальцями 3. За рахунок різних швидкостей обертання і пружної підвіски верхнього вальця вальці, обертаючись, ковзають по вершинах стебел, відриваючи листя і суцвіття вершин. Із обчісувальних вальців вершини стебел надходять до транспортера вершин 4, де вони остаточно звільняються від листя і суцвіть. Кінцівки стебел після виходу стрічки із повздовжнього затискного транспортера 2 захоплюються виносними вальцями 5 і укладаються на стіл голчатого транспортера 6. Пальці ланцюгів голчатого транспортера 6 захоплюють стрічку стебел і переміщують до укладачів 8 і 9, одночасно розвертаючи її вершини навколо кінцівок у площині стола. Пальці укладачів 8 і 9 захоплюють стрічку і укладають на поверхню землі нижньою стороною вгору. Підбирач-перевертувач забезпечує повний обчіс листя і суцвіть із стебел конопель, що прискорює вилежування однорідної трести конопель і відповідно підвищує якість виходу продукції. Підбирач-перевертувач має високі експлуатаційно-технологічні показники роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Підбирач-перевертувач стрічок стебел конопель, що включає змонтовані на рамі підбираючий барабан, обчісувальний пристрій, перевертальний і розстилальний пристрої, який відрізняється тим, що обчісувальний пристрій виконаний у вигляді двох вальців, розміщених у поперечній площині зони транспортування вершин стебел один над одним, причому верхній 1 UA 92488 U валець пружною підвіскою притискається до нижнього і обертається із більшою швидкістю, ніж нижній. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

HRYDIAKIN VIKTOR OLEKSANDROVYCH

Автори російською

ГРИДЯКИН ВИКТОР АЛЕКСАНДРОВИЧ

МПК / Мітки

МПК: A01D 45/00

Мітки: підбирач-перевертувач, конопель, стрічок
